Doccia di scarico: tipi di disegni
Quando si fa la doccia, si deve prestare particolare attenzione alla progettazione dello scarico, poiché il suo funzionamento dipenderà dal normale funzionamento del bagno. Ci sono diversi tipi di design doccia, rispettivamente, le prugne sono anche diverse. Parleremo delle caratteristiche di vari tipi di impianti idraulici, oltre a considerare come fare uno scarico per una doccia estiva con le proprie mani.
Diversi tipi di soffioni
Per dare almeno una descrizione completa dello scarico della doccia, è necessario considerare i vari tipi di cabine doccia e i servizi igienici utilizzati nelle case e negli appartamenti moderni. Inoltre, molti dei nostri lettori sono interessati alla costruzione di cabine estive per aree rurali e metodi accettabili di smaltimento dell'acqua in condizioni stradali.
Poiché i produttori di impianti idraulici forniscono una gamma incredibile di progetti per questo scopo, abbiamo deciso di limitare la nostra descrizione alle varietà più rilevanti e popolari. La tabella descrive i principali tipi di docce e i corrispondenti tipi di accessori per lo scarico dell'acqua:
| Tipo di doccia | Drain design |
| Annaffiatoio | Non ha bisogno di un sistema di drenaggio dell'acqua separato, viene utilizzato un sifone standard con un bagno corrugato |
| Cabina con pallet | A seconda della profondità della vasca e dell'altezza della sua installazione, viene utilizzato un sifone speciale con una corrugazione o una corrugazione con un blocco idraulico a forma di S. |
| Cabina senza pallet | Ci sono due opzioni qui:
|
| Doccia estiva da dare | Può non avere scarico, può essere equipaggiato con una fossa settica primitiva sotto il pavimento, può avere una vaschetta di scarico e un tubo di scarico collegato a una fossa settica o un pozzo |
Fai attenzione! In questa lista non abbiamo incluso intenzionalmente box doccia, poiché hanno già installato tutti i raccordi necessari e tutto ciò che dovete fare è collegarlo alla colonna montante della fogna.
Varietà di raccordi di scarico
Doccia con vassoio
Ad oggi, il tipo più popolare di doccia è una cabina con un pallet. Può essere un monoblocco o una scatola, e in questo caso tutti gli accessori necessari sono già installati, oppure può essere un podio fatto in casa o una cabina modulare, e quindi la struttura di scarico viene assemblata con le proprie mani.
Di solito viene utilizzato un semplice sifone senza troppopieno per i pallet, tuttavia i modelli profondi possono essere completati con troppopieno.
La scelta di un particolare modello dipende dall'altezza di installazione del pallet, che a sua volta dipende da tre parametri principali:
- L'altezza del punto di ingresso nel montante della fogna. In base alle norme e ai regolamenti dello SNiP, lo scarico non può essere posizionato al di sotto o allo stesso livello del punto di ancoraggio nel montante;
- Altezza di montaggio del podio o del telaio;
- La lunghezza del tubo di collegamento o dell'ondulazione, che devia l'acqua nel riser. Il fatto è che la differenza di altezza è di 1-1,5 cm per metro di lunghezza del tubo, più è lungo, più alta sarà la vasca da installare.
Inoltre, i parametri di drenaggio devono corrispondere alle caratteristiche dell'apparecchiatura utilizzata nella doccia. La capacità dello scarico deve garantire la rimozione tempestiva dell'acqua che entra nella tazza. Questo è particolarmente vero per i sistemi di idromassaggio, installazioni come "doccia tropicale", ecc.

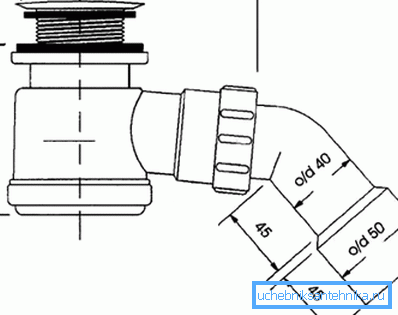

Il diametro della valvola deve essere selezionato in stretta conformità con la larghezza del foro di scarico nella vaschetta, in modo da ottenere la massima tenuta e affidabilità della connessione. Questo diametro può variare da 50 a 90 mm. Nel caso di raccordi di piccolo diametro, è necessario fornire l'accesso alle sue parti per la riparazione e la pulizia, mentre uno scarico con un diametro di 90 mm può essere pulito attraverso l'apertura superiore.
Fai attenzione! Quando si installano sistemi di idromassaggio, assicurarsi di selezionare i raccordi di scarico in base alla loro portata in base al consumo di acqua del sistema. Deve essere specificato nelle specifiche del prodotto o espresso dal venditore su richiesta. Anche la portata dell'acqua dell'unità idromassaggio è indicata necessariamente nella scheda tecnica del prodotto.
L'installazione dei raccordi è molto semplice: una griglia di scarico è installata nel foro della pentola, che viene premuto dal basso da un dado speciale. Un sifone è avvitato all'ugello, all'uscita del quale viene inserita una corrugazione. La seconda estremità delle corrugazioni si collega con il riser.
Fai attenzione! Le connessioni filettate sono meglio sigillate con nastro FUM e le giunture delle corrugazioni con l'ugello e l'entrata del riser sono sigillate con sigillante siliconico.

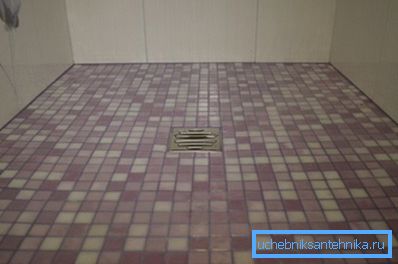

Doccia senza vassoio
La doccia non-pallet sempre più popolare ha il design di scarico più sofisticato. La difficoltà sta nel fatto che l'installazione del rinforzo viene effettuata nel massetto, e questo impone una serie di requisiti seri:
- È richiesto un alto grado e qualità di impermeabilizzazione di tutti gli strati del massetto, tutte le giunture, gli angoli e le pareti nella zona doccia;
- L'affidabilità del montaggio dei raccordi di scarico dovrebbe essere molto elevata, poiché in caso di incidente o perdita, la riparazione sarà associata allo smantellamento della piastrella e del massetto e il costo del ripristino del pavimento sarà elevato;
- È necessario calcolare con precisione la portata del sifone e il flusso massimo d'acqua, altrimenti in caso di scarico insufficiente di liquido, l'acqua si riverserà su tutto il bagno e quindi inonderà l'appartamento.

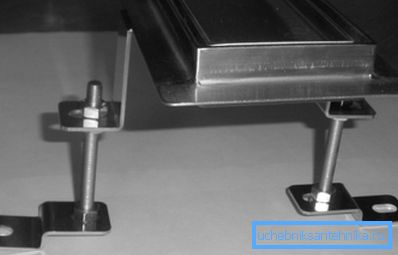

In stretta conformità con la capacità di carico e lo spessore della cravatta, viene selezionata una scala con il diametro richiesto e l'altezza di montaggio. Quindi viene installato sul solaio, fissato con tasselli al calcestruzzo, messo a livello, collegato con un tubo (con una pendenza di 1 - 1,5 cm al metro) con un punto di ancoraggio nel riser.
Dopo di ciò, viene eseguita la posa della malta di cemento e sabbia, che è allineata con la formazione di pendenze alla griglia di scarico. L'impermeabilizzazione avviene in tutte le fasi del lavoro, tutte le connessioni sono compattate con un nastro FUM e un sigillante siliconico.
Fai attenzione! Per la costruzione di docce esterne di alta qualità saranno necessarie competenze costruttive di base, oltre alla conoscenza dei principi di impermeabilizzazione e lavori idraulici.

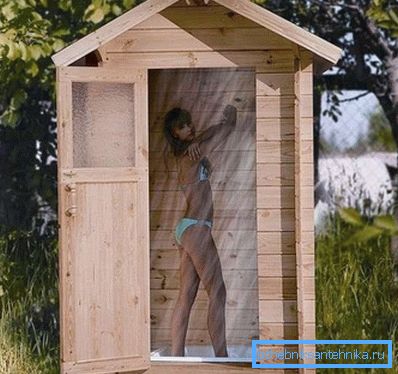

Installazione di uno scarico per una doccia estiva
Prima di fare una doccia in campagna con le proprie mani, dovresti considerare tutte le sfumature, prima di tutto, il sistema di drenaggio delle acque reflue. In pratica, ci sono tre opzioni principali:
- Sollevare il pavimento, renderlo permeabile all'acqua e il liquido di scarico va nel terreno. L'opzione meno accettabile, poiché ci sarà una pozzanghera sotto la cabina, in seguito si trasformerà in una palude permanente con zanzare e innaffiatura per varie piccole creature viventi;
- Sollevare anche il pavimento permeabile, ma al di sotto di esso predisporre un foro di drenaggio. Le pareti della fossa sono rese impermeabili e riempite con sabbia e ghiaia per il drenaggio e la filtrazione del liquido. Questo è meglio di niente, ma sarà comunque umido in una cabina; inoltre, gli odori sgradevoli possono salire dalla fossa;

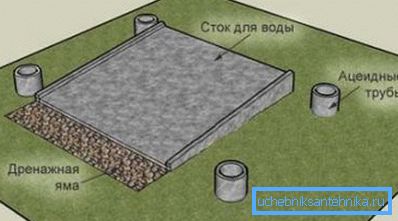

- Una cabina di drenaggio è installata nella cabina, da cui viene condotto un tubo alla fossa settica della fogna. A volte fanno una base in cemento inclinata, l'acqua da cui sfocia in una fossa settica vicina o vassoio di drenaggio. Questa è l'opzione migliore.
Il primo metodo è adatto solo come temporaneo, il secondo - con carichi molto piccoli sul bagno. Se hai una famiglia numerosa o ti piace invitare gli ospiti al cottage, allora l'unica opzione accettabile è quella di organizzare una padella con il drenaggio dell'acqua in una fossa settica.

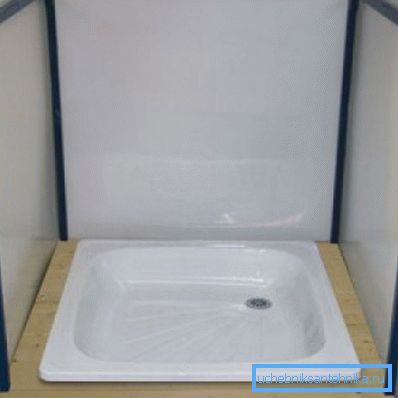

Per fare questo, il design della cabina include un telaio per l'installazione del pallet ad una certa altezza dal suolo. In casi estremi, puoi scavare una piccola terra sotto di essa.
Quindi, montare un sifone standard di qualsiasi diametro, poiché il flusso d'acqua nella doccia estiva è minimo. Il sifone è collegato a un tubo di plastica, che viene deviato di lato, e ad una distanza di alcuni metri (più è lontano, meglio è) che scava una fossa per la fossa settica.
La profondità della fossa dovrebbe essere di circa 1,5 metri. Il modo più semplice è quello di installare una canna di metallo o di plastica con fori nel fondo, versare prima uno strato di sabbia di 20-30 cm nella canna, poi uno strato di ghiaia fine con uno strato di circa 30 cm e riempire il resto con macerie grossolane. Ciò fornirà la necessaria purificazione dell'acqua prima di entrare nel terreno della tua zona.
I giunti della tazza del pallet con le pareti della cabina sono sigillati con silicone e chiusi con angoli (battiscopa) in modo che il liquido non scorra oltre la tazza. Il tubo viene posato rispettando una pendenza di almeno 1,5 - 2 cm per metro di lunghezza.
Fai attenzione! La fossa settica dovrebbe essere chiusa con un coperchio, i barili di plastica con un coperchio sul filo sono i più accettabili. Invece di un barile, puoi utilizzare un anello di cemento, una sezione di un tubo di grande diametro o qualsiasi altra nave di dimensioni adeguate.
conclusione
Il design di qualsiasi bagno presuppone l'esistenza di un sistema efficace per lo scarico delle acque reflue. Dalla sua qualità dipenderà dalla possibilità di un comodo funzionamento dell'impianto idraulico, pertanto la scelta e l'installazione dei raccordi di scarico dovrebbero essere affrontate in modo responsabile. Il video in questo articolo ti aiuterà a evitare errori comuni.
