Espulsore per la stazione di pompaggio stessa

Le pompe di superficie centrifughe sono più comunemente utilizzate per fornire acqua dai pozzi, meno spesso vengono utilizzate per fornire acqua da un pozzo. L'uso di questo tipo di pompa ha un limite, che è l'impossibilità di sollevare l'acqua da una profondità di oltre 8 m, se lo specchio d'acqua nel pozzo è inferiore a 8 m, quindi non funzionerà per sollevare l'acqua con una pompa convenzionale. Affinché la pompa possa sollevare l'acqua da una profondità maggiore, nel sistema deve essere incluso un dispositivo aggiuntivo, chiamato espulsore. Non è sempre possibile trovarlo in vendita, ei prezzi mordono, e fare un espulsore per una stazione di pompaggio con le proprie mani da materiali di scarto è abbastanza realistico. Certo, non sarà efficace come un espulsore della produzione industriale, ma è garantito aggiungere circa 5 m alla profondità mancante.

Come funziona un eiettore

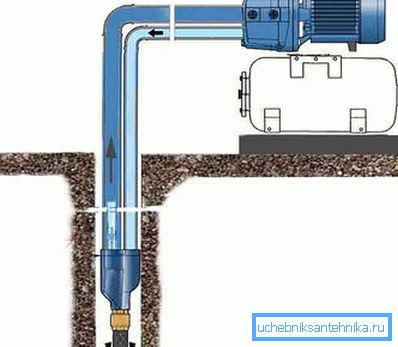

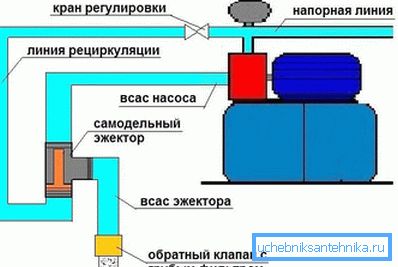

Il principio di funzionamento dell'eiettore si basa sul movimento dell'acqua nel tubo, che, entrando nella parte dolcemente rastremata dell'eiettore, aumenta la sua velocità, risultando in una zona a pressione ridotta, in cui l'acqua viene prelevata dall'esterno. L'espulsore esterno della stazione di pompaggio funziona alimentando l'acqua attraverso una tubazione di ricircolo: la corrente, entrando nella parte rastremata, aumenta la velocità, formando una zona a pressione ridotta, dove l'acqua viene aspirata dall'esterno per compensare la bassa pressione. In altre parole, l'eiettore spinge l'acqua ad un'altezza dalla quale la pompa può già aspirarla.

L'efficienza dell'espulsore è caratterizzata dal coefficiente di espulsione, che mostra la quantità di acqua aspirata per unità di quantità di acqua riciclata. Nel nostro caso, il coefficiente di espulsione per l'acqua è 0,12, cioè, quando la portata nell'eiettore è di 1000 l / ora, l'eiettore aspira in circa 120 l / ora.

Il design dell'espulsore (opzione 1)

L'eiettore più semplice può essere montato sulla base di un tee e choke - questi dettagli serviranno come il tubo Venturi in una versione molto semplificata. Elementi sagomati per l'espulsore possono essere utilizzati da vari materiali (metallo, plastica). In questo caso, il design dell'espulsore è assemblato da un raccordo a T in ottone e raccordi a pinza per tubi metallici.

Il diametro degli elementi sagomati per la progettazione dell'espulsore viene effettuato in base alle prestazioni della stazione di pompaggio e al diametro del tubo di aspirazione e ricircolo, il diametro del tubo di aspirazione non può essere inferiore a 25 mm. Nel nostro progetto, un tubo con un diametro di 20 mm verrà utilizzato con un tubo di aspirazione da 26 mm e un tubo di ricircolo da 12,5 mm collegato ad esso.

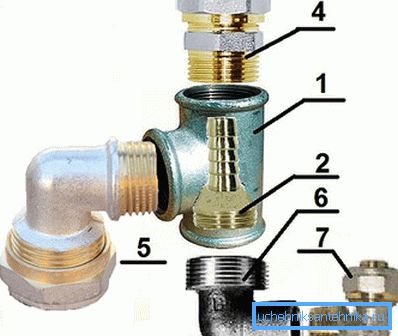

1. Tee? "Mm.
2. L'unione? "Mm e con ramo di 12 mm.
3. Adattatore da 20 "25 mm.
4. Angolo 90? (esterno / interno) per un tubo di metallo? "? 16 mm.
5. Angolo 90? (esterno / interno) per un tubo di metallo? "? 26 mm.
6. Angolo 90? (esterno / interno)? "??".

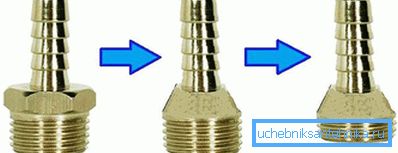

La difficoltà in questo disegno può creare una strozzatura, dovrà essere leggermente modificata, cioè, per trasformare l'esagono in uno stato a forma di cono.

La base inferiore del cono formato dovrebbe avere un diametro di qualche millimetro più piccolo del diametro esterno della filettatura dell'ugello, è inoltre necessario accorciare la sua filettatura fino a un massimo di quattro giri. Usando un dado, è necessario guidare il filo e tagliare qualche altro giro sul cono risultante.

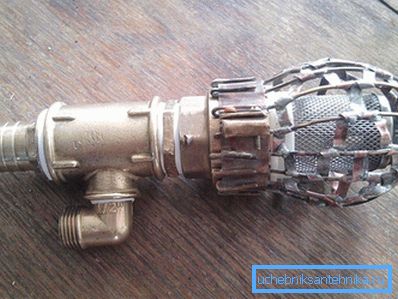

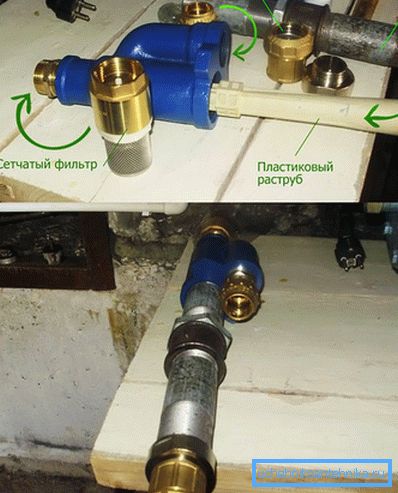

Ora puoi assemblare l'espulsore. Per questo, il raccordo (2) viene avvitato strettamente all'interno del raccordo a T (1) in modo che il raccordo passi 1-2 mm oltre il bordo superiore dell'uscita laterale del raccordo a T, in modo che rimangano almeno quattro giri sulla filettatura interna del raccordo a T, in modo che l'uscita possa essere avvitata (6). Se il filo libero rimanente del tee sarà perso, sarà necessario tritare i fili dell'unione, in caso di mancanza della lunghezza dell'unione, puoi mettere un pezzo del tubo su di esso. Tramite l'uscita (5) attraverso la quale verrà aspirata l'acqua, è necessario applicare una valvola di non ritorno in modo che quando l'impianto si avvia, l'acqua non trabocchi dal sistema di alimentazione dell'acqua di aspirazione e ricircolo, altrimenti il ​​sistema non si avvia. È inoltre necessario sigillare tutti i collegamenti filettati con qualsiasi sigillante.

Tale eiettore non avrà un alto coefficiente di espulsione a causa dell'imperfezione del design del tubo Venturi, quindi può essere utilizzato per sollevare l'acqua da una profondità non superiore a 10 m.

Opzione 2

C'è un'altra opzione su come realizzare un eiettore, un tale design è più efficiente in vista di un tubo Venturi più perfetto, è più difficile da produrre, ma il coefficiente di espulsione sarà più alto rispetto al modello precedente.

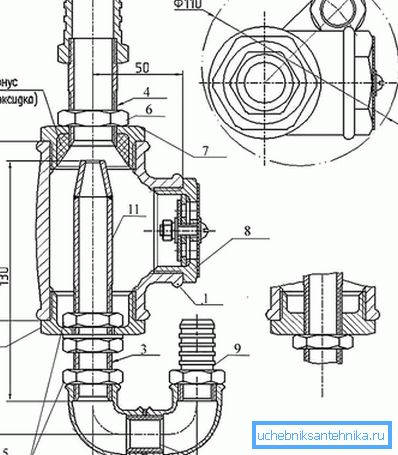

1. Tee? 40 mm.
2. Tocca 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Controdado da 1/2 "mm.
6. Controdado 3/4 "mm.
7. Cap.
8. Controllare la valvola
9. Unione 1/2 "mm.
10. Raccordo da 3/4 "mm.
11. Ugello 10 mm.
12. Sgon filettato 1/2 "mm.

Tale espulsore è fatto di parti sagomate in acciaio. Come un ugello (11) è possibile utilizzare un tubo di rame, eseguire tagli longitudinali, comprimere e saldare le cuciture. Nei tappi (7) è necessario realizzare fori di diametro adeguato e tagliare i filetti per avvitare le pendenze (3 e 4) e fissarli con i controdadi. L'ugello dovrà essere fissato nella spazzata mediante saldatura.

Caratteristiche di installazione e funzionamento

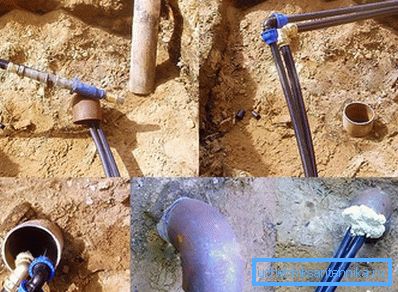

Il lavoro dell'espulsore sarà efficace solo su pompe potenti, almeno 1 kW con prestazioni elevate e profondità di installazione dell'espulsore non superiore a 20 m, un'installazione più profonda riduce drasticamente l'efficienza dell'espulsore. In questo modo, quando la pompa con l'eiettore remoto non si guasta, è necessario posizionare i tubi d'ingresso all'eiettore in posizione strettamente verticale. Assicurarsi di avere un filtro grossolano davanti alla pompa, poiché tali pompe sono molto vulnerabili alle particelle abrasive che possono danneggiare la pompa. Prima della pompa, sul tubo di ricircolo, è indispensabile installare una valvola in modo da poter regolare la quantità di acqua di ritorno, regolando in tal modo l'efficienza dell'aspirazione dell'espulsore.
