Facciamo l'impianto idraulico in una casa privata

Se si decide di fare l'impianto idraulico in una casa privata con o senza un serbatoio di stoccaggio, significa che si ha l'opportunità di utilizzare un pozzo o un pozzo (artesiano o sabbia) per questo scopo. Per il pompaggio dell'acqua in questi casi, vengono utilizzate le pompe di superficie (idrofore) e sommergibili (profondità), ma la seconda opzione è più vantaggiosa in termini di parametri tecnici.

Pertanto, ci occuperemo dell'installazione della pompa sommergibile e del cablaggio dei tubi in polipropilene, e in aggiunta, vi mostreremo il video in questo articolo.

Approvvigionamento idrico autonomo

Raccomandazione. Le pompe sommergibili sono vibratorie e centrifughe, ma il sistema di approvvigionamento idrico in una casa privata sarà migliore con un'unità centrifuga. Il fatto è che le pompe a vibrazione sono più economiche, ma anche le loro caratteristiche tecniche sono inferiori. Inoltre, l'assunzione di acqua vibratoria causa un buon gonfiaggio, che porta ad una diminuzione della portata.

Buona portata

• Per farti sapere che la tua fonte d'acqua (bene o bene) sarà sufficiente per le esigenze della fattoria, devi determinare la sua portata, che è misurata in m³/ sec, m³/ min, m³/ ora e m³/ giorno. Cioè, è necessario determinare la velocità con cui la fonte verrà reintegrata alla presa d'acqua.
• Per questo, è necessario pompare tutta l'acqua dal pozzo (bene) e misurare il tempo trascorso su di esso (è bene usare la pompa per questi scopi). Ora calcola il volume di acqua pompata - questo può essere fatto usando un lungo metro a nastro o un cavo - misura la distanza dal livello statico alla superficie della terra e la distanza dalla superficie al fondo - la differenza tra loro sarà l'altezza della colonna d'acqua.
• Oltre all'elettricità statica, è necessario determinare il livello statico: viene determinato quando viene effettuata l'assunzione d'acqua, il livello statico viene abbassato e, infine, installato in un unico punto: questo sarà il livello dinamico (per le pompe di diversa potenza, questa cifra sarà diversa).
• Il debito è determinato dalla formula: Dt = V / (H_frastuono-H_stat) * H_w. Qui Dt è la portata desiderata in m.³/ ora, V è la velocità di pompaggio in m³/ ora, H_frastuono - livello dinamico, H_stat - livello statico, H_w - altezza della colonna d'acqua dal fondo all'etichetta statica.

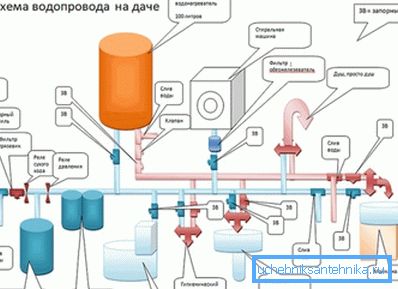

• La potenza della pompa sommergibile non deve superare la portata della sorgente e puoi ottenere la cifra che ti serve se sommi tutte le prese d'acqua in casa e sul sito. Per semplicità, puoi concentrarti sulla tabella sottostante, attraverso la quale puoi realizzare un progetto di approvvigionamento idrico in una casa privata.

Consumo di acqua approssimativo per diversi bagni

sterro

Per capire come ottenere un sistema di approvvigionamento idrico in una casa privata, è necessario conoscere la profondità del congelamento del terreno nella propria area: la profondità della trincea dipenderà da questo indicatore: è preferibile farlo 50 cm al di sotto di questo punto critico.

Inoltre, il fondo delle trincee deve essere riempito con uno strato di sabbia di almeno 2-3 cm di altezza - questa misura serve da protezione per il tubo di polietilene dal suo danno con vari oggetti appuntiti che possono essere nel terreno (vetro, pietre, filo). Quando si riempiono il tubo e il cavo, anche prima versano sabbia e poi gettano nel terreno.

Raccomandazione. Per tamponare la sabbia versata in una fossa, non è affatto necessario usare un tamper. E 'abbastanza abbondante da essere versato con acqua, e si drenerà immediatamente.

Oltre alla trincea, dovrai scavare buche contro il muro dall'interno e dall'esterno per poter avviare un tubo di polietilene attraverso o sotto la fondazione.

Se hai un fondotinta monolitico, allora nel nastro c'è necessariamente un'armatura che non ti permetterà di usare una fresa diamantata o pokite - il foro dovrà essere scavato con uno scalpello e trapano e l'armatura da tagliare con una smerigliatrice. Tuttavia, si potrebbe anche passare sotto le fondamenta, ma per questo, la fossa esterna e quella interna devono essere sufficientemente profonde.

Se si dispone di un pozzo, sarà necessario praticare un foro nell'anello del pozzo, ma l'istruzione prevede la produzione con un filo o una gabbia di rinforzo, pertanto non è possibile utilizzare un mulino.

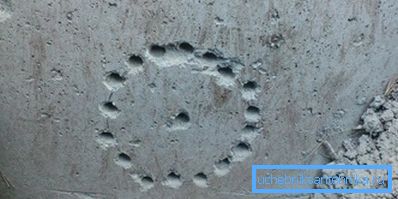

Il modo più comodo per farlo è con un trapano: disegnare un cerchio del diametro desiderato e praticare un foro lungo il perimetro con la distanza minima tra i fori, come nella foto in alto. Dopo di ciò, un pezzo di cemento può essere buttato fuori con un martello o uno scalpello e un trapano a percussione può essere utilizzato per questo.

Uso dell'adattatore

In questi casi, se il cablaggio nella casa privata viene eseguito dal pozzo, è possibile utilizzare un adattatore per pozzi - questo dispositivo ha lo stesso ruolo del raccordo angolare a compressione, sebbene il suo prezzo sia leggermente superiore. È montato sotto il livello di congelamento a terra e ora vi diremo come fare.

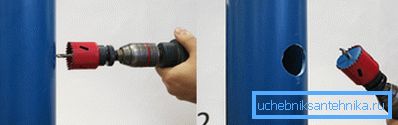

Di norma, la produzione e il tubo di rivestimento durante la perforazione di un pozzo si ottengono più alti del necessario, pertanto, la parte eccedente viene semplicemente tagliata dal macinino, dopo di che viene impostata la punta. Ma avremo ancora un adattatore - un foro per esso è forato con una fresa diamantata di diametro adeguato.

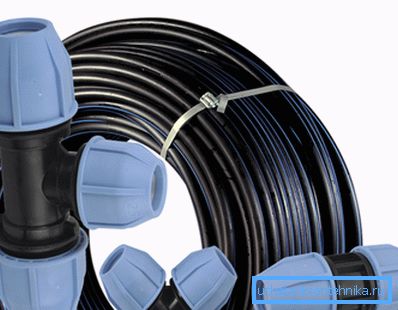

Per installare e fissare una parte dell'adattatore con un tubo sul tubo, è necessario avvitare l'asta nella sua metà - vi è uno speciale foro filettato per questo. Un tubo di polietilene (HDPE) con un raccordo a compressione diretta all'estremità può essere utilizzato come asta - la filettatura si adatta perfettamente. Basta fare attenzione che l'adattatore non sia disconnesso arbitrariamente e non cada nel pozzo.

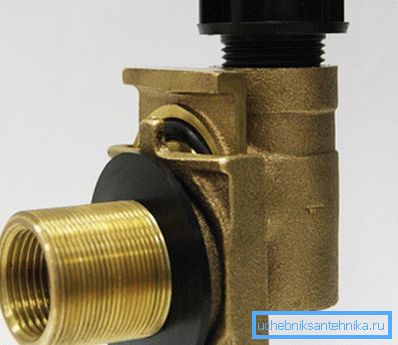

Abbassare l'adattatore al livello del foro e, aiutandosi con le dita dall'esterno, tirare l'ugello e torcere il dado su di esso per fissarlo - dopo di che le parti possono essere separate.

Ora la valvola di non ritorno viene avvitata sulla pompa sommersa in modo che l'acqua non scorra sotto pressione e avviamo il tubo in HDPE (polietilene a bassa pressione) della lunghezza desiderata utilizzando un raccordo a compressione - la pompa deve scendere al di sotto del livello dinamico di almeno 30 cm. Il lato dell'HDPE è anche avvolto su un raccordo che collega il tubo da 32 mm con la parte rimovibile dell'adattatore.

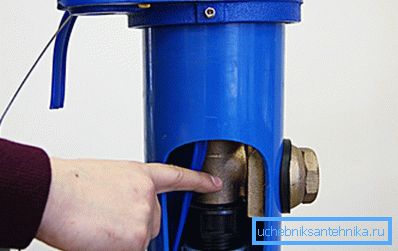

Ora devi farlo tu stesso, con l'aiuto di un'asta, abbassa la pompa nel pozzo e metti la parte rimovibile sulla parte precedentemente fissata - un lubrificante speciale non permetterà all'acqua di penetrare nell'articolazione. Non sarà possibile utilizzare l'adattatore del pozzo per il pozzo, poiché gli anelli di cemento sono pareti troppo spesse e non vi è una lunghezza sufficiente del tubo per l'installazione.

Assemblaggio di tubazioni e stazioni di pompaggio

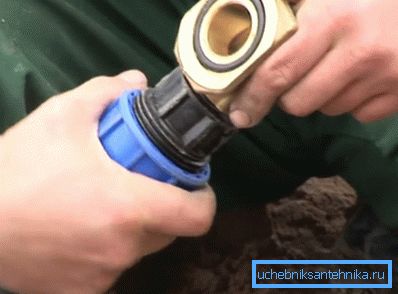

Come accennato in precedenza, la fornitura di acqua ad una casa privata, faremo un tubo in polietilene a bassa pressione da 32 mm. Per fare questo, fissa un raccordo diritto all'adattatore o, se non c'è nessuno, effettua la connessione con un angolo di compressione: puoi vederlo nella foto in alto.

Il tubo deve essere tirato dal pozzo alla casa - nel luogo in cui verrà installata la stazione di pompaggio - più spesso a questo scopo scavano un buco nel pavimento, posarlo sopra con mattoni in muratura e cemento.

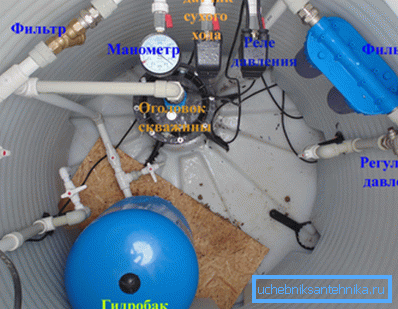

Passiamo ora all'assemblaggio della stazione di pompaggio: se dubitate della profondità della guarnizione, dovreste pensare a come riscaldare la fornitura d'acqua se si congelasse. In questi casi, subito dopo il tubo in polietilene, viene inserito un tee metallico per entrare nel cavo scaldante, come mostrato nella foto in alto. Di fronte al tee, puoi installare una valvola a sfera: con essa puoi scaricare tutta l'acqua dal sistema.

Dopo il tee viene montata la valvola del bagagliaio e quindi il filtro grossolano. Dopo il filtro, viene installato un blocco con un pressostato e un sensore di funzionamento a secco, ma sarebbe meglio se si acquistassero questi dispositivi separatamente l'uno dall'altro, quindi se non si riesce a utilizzarli, non sarà più necessario cambiare l'intera unità.

Nello stesso sito, è necessario installare un serbatoio a membrana - con il suo aiuto, il sistema crea pressione e acqua, e dopo tutto questo, non dimenticare di mettere un filtro fine davanti all'unità di piegatura dell'acqua (di solito tali dispositivi sono realizzati con cartucce).

La pompa è collegata alla rete tramite un cavo: se si tratta di un pozzo, sono presenti speciali terminali di collegamento sulla punta e un bullone speciale per il fissaggio del cavo su cui è sospesa la pompa. Se si dispone di un pozzo, il cavo viene fatto passare attraverso un foro nell'anello di cemento e il cavo viene giuntato con un altro pezzo utilizzando le torsioni e gli ugelli termici.

Nota. Dopo aver assemblato la stazione di pompaggio, è necessario eseguire un test di avvio della pompa e controllare tutti i collegamenti. Se non si riscontrano perdite da nessuna parte, cementare la malta cementizia o la colla per piastrelle nei passaggi nella fondazione o nell'anello del pozzo, dove passa il tubo. Riempire il tubo e il cavo con sabbia, riempirlo con acqua per il restringimento e gettare una fossa nel terreno.

Cablaggio in polipropilene

I giunti di tubi in polipropilene, che vengono ora utilizzati più spesso per il cablaggio, vengono eseguiti con l'ausilio di uno speciale saldatore e ugelli, che vengono selezionati in base al diametro. Raccordi in polipropilene come tee, accoppiamenti, angoli di 32?, 45? e 90?, oltre a raccordi con filettatura esterna o interna su un lato e prese PPR.

Inoltre, il costo degli impianti idraulici in una casa privata, fatta di tubi di polipropilene, è molto più basso di un dispositivo simile realizzato in metallo o laminato a base di metallo.

Tabella dei parametri di saldatura dei tubi SPR

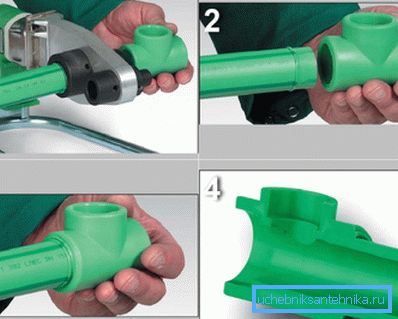

Quando si saldano tubi per l'impianto idraulico in una casa privata, non surriscaldare o spingere il foro del raccordo più del necessario, poiché ciò causerà blocchi - il polipropilene si appiattirà e bloccherà il canale. Affinché la saldatura risulti corretta, come nella foto n. 4, è necessario resistere al tempo di riscaldamento e raffreddamento del tubo di flusso e osservare anche le dimensioni dell'ingresso del tubo nel raccordo - è possibile visualizzare questi parametri nella tabella sopra.

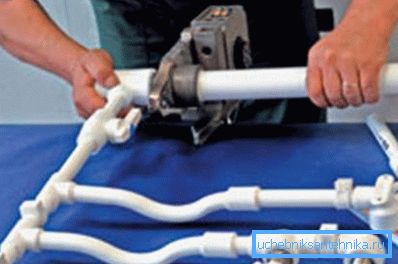

Per facilità di installazione, sarà molto più facile per te se il lavoro di saldatura viene eseguito in blocchi, ma per questo hai bisogno di un assistente, altrimenti, come posare il blocco assemblato o il tubo lungo. Il tuo partner dovrà solo tenere il tubo o la sezione saldata nella posizione desiderata in modo che la fissazione sia uniforme. I tubi PPR sono fissati con staffe o intonacati con luci stroboscopiche.

conclusione

In conclusione, vorrei dire che il sistema autonomo di approvvigionamento idrico in una casa privata dipende direttamente dal funzionamento della pompa e questo è influenzato dal numero di cicli dei suoi avviamenti e arresti. Per impostazione predefinita, si arresta a una pressione di 3 atmosfere e inizia a 2 atmosfere. Ma è possibile modificare le impostazioni sul pressostato impostandole rispettivamente a 5 e 1,5 atmosfere.
