Forniamo l'approvvigionamento idrico suburbano dal pozzo
È molto possibile dotare il sistema di approvvigionamento idrico del paese con le proprie mani da un pozzo, se, ovviamente, questo bene si trova nel vostro territorio e non viene esercitato in una clubhouse, e anche i vostri vicini lo usano. Il fatto è che nel tubo non è possibile inserire più di una pompa sommergibile.
E tutta la sua automazione può essere solo in un posto e l'unità di piegatura dell'acqua dovrebbe essere installata solo dopo la stazione di pompaggio. Ma questa è una famiglia, non un problema tecnico, e siamo interessati al lavoro di installazione, che discuteremo di seguito, e inoltre, vi mostreremo il video in questo articolo.
Impianto idraulico in casa
bene
Nota. Va notato che ci sono due tipi di pozzi: artesiano e sabbia. La seconda opzione (è più piccola), puoi esercitarti da solo, senza chiedere a nessuno il permesso e non raccogliere alcuna informazione. Ma i livelli artesiani appartengono allo stato, quindi per trivellare tali pozzi avrete bisogno di un pacchetto di documenti e una licenza a pagamento per estrarre l'acqua.
- In generale, quando si esegue la perforazione di un pozzo, dovrebbe essere rilasciato un passaporto tecnico in cui è indicata la portata, ma, sfortunatamente, non tutto è fatto nel modo richiesto dalla legge, quindi, potrebbe essere necessario determinare questo parametro da soli. È necessario che tu sappia quale potenza può essere utilizzata dalla pompa, più precisamente, quanti bagni il bene sarà in grado di mantenere allo stesso tempo.
- Per fare questo, dovrai contrassegnare il livello dello specchio (non usarlo almeno per un giorno) e pompare fuori tutta l'acqua dal pozzo, usando la stessa pompa che userai, e poi rilevare quanto a lungo si riempirà fino al tuo segno - questo il livello è chiamato statico. Ora devi dividere il volume di acqua pompata al momento del suo rifornimento, e otterrai una portata - Vacqua pompata/ triempire= portata del pozzetto, che è possibile convertire in litri al minuto, per ora o m3/ min, m3/ ora
- Ora hai bisogno di una pompa che raccogli l'addebito (m3/ ora) e puoi visualizzare i parametri dell'unità stessa nel passaporto tecnico (manuale di istruzioni) o sulla custodia. Durante l'installazione, quando si abbassa la pompa nel pozzo, non aggiustarlo immediatamente - prima avviarlo e attendere fino a quando il livello dell'acqua si stabilizza, cioè il pompaggio sarà uguale al rifornimento. Questo sarà il livello statico in base al quale misurare il livello di immersione della pompa (almeno 30 cm dallo specchio).
Nome del bagno | Flusso d'acqua |
Rubinetti per lavabo | 0,4 m3/ ora |
bidè | 0,4 m3/ ora |
Ciotola del water | 0,4 m3/ ora |
Rubinetti per lavello | 0,7 m3/ ora |
lavastoviglie | 0,7 m3/ ora |
Lavatrice | 0,7 m3/ ora |
Cabina doccia | 0,7 m3/ ora |
Idrante per annaffiare il giardino (giardino) | 0,7 m3/ ora |
bagno | 1,1 m3/ ora |
Consumo di acqua per un'ora in bagni diversi
Trincee e buche
In ogni caso, dovrai scavare una trincea che porta dal pozzo alla casa, lungo la quale verrà posato un cavo elettrico per collegare la pompa sommergibile e il tubo di alimentazione dell'acqua da 32 mm stesso - ora per questo viene utilizzato HDPE - polietilene a bassa densità.
La profondità della trincea dipenderà direttamente dal clima nella tua regione, deve essere scavato 50 cm più in profondità rispetto al punto di congelamento al suolo, quindi in alcuni punti può essere più di un metro e mezzo. Il fondo deve essere riempito con un cuscino di sabbia con un'altezza di almeno 2 cm: ciò consente di distribuire uniformemente l'intero carico sul tubo quando viene cosparso di terra.
Se la tua casa di campagna è su una base di strisce, allora è del tutto possibile che la sua suola sia anche sotto il punto di congelamento e quindi dovrai passare non sotto il nastro, ma attraverso di essa.
Per fare questo, devi perforare il calcestruzzo, che molto probabilmente ha un telaio di rinforzo, quindi qui non devi usare un trapano o uno scalpello come un ugello per un perforatore, ma un trapano e uno scalpello (se inciampi su di esso, quindi smerigliatrice).
Per avere la possibilità di lavorare liberamente in una trincea con un perforatore, dall'esterno e dall'interno dell'edificio, vengono scavati pozzi - le dimensioni sono determinate dalle proprie dimensioni.
Per comodità di manutenzione preventiva del pozzo è un pozzo - può essere disposto da larghi anelli di mattoni o cemento e chiudere il coperchio superiore. Più tardi, se necessario, la testa di pozzo è isolata. Anche. Invece di un cassone di cemento, viene utilizzato un adattatore per pozzo, che descriveremo di seguito.
adattatore
Nei casi in cui non vi è alcuna possibilità o semplicemente il desiderio di installare un cassone in cemento armato, con il quale è possibile mantenere la testa del pozzo, ricorrere al collegamento del tubo attraverso un adattatore, il cui prezzo sarà molto inferiore rispetto all'installazione di un pozzo di cemento. Un tale dispositivo è facilmente montato sotto il livello di congelamento a terra, di cui ora parleremo.
Dopo che il pozzo è stato installato, l'involucro sarà più alto del necessario, quindi la parte eccedente verrà tagliata dal macinino, lasciando un pezzo fuori terra che verrà chiuso con la punta. Dopodiché, un foro viene realizzato nel tubo, sotto il punto di congelamento del terreno, con un mulino a diamante o con un mulino per acciaio, per il montaggio di questo adattatore.

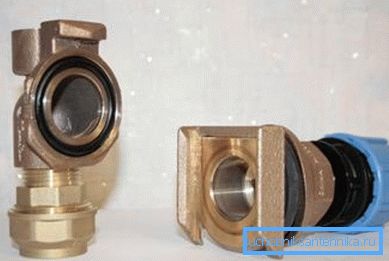

Dopo aver creato il foro, scolleghiamo l'adattatore in due parti: escono appena una dall'altra nelle scanalature, come mostrato nella foto in alto. La parte che ha un ugello con una filettatura esterna (è chiaro che un dado è avvitato su di essa) è necessaria per il montaggio sul tubo.
È abbastanza semplice fissarlo sul tubo: è sufficiente prendere il tubo dall'interno con un tubo fino al foro e fissarlo dall'esterno con un dado, ma questo è raramente possibile solo quando la punta è al di sotto del livello del suolo. Se c'è una lunga distanza dal buco, allora questa parte viene abbassata con l'aiuto di un'asta (l'adattatore è assemblato e l'asta è avvitata su un'altra parte di esso) o un filo.
Iniziamo il montaggio: avvolgiamo una valvola di ritegno sulla pompa e misuriamo un pezzo di tubo di plastica dalla valvola all'adattatore in modo che la profondità di immersione in acqua sia almeno 30 cm al di sotto del livello statico (questo concetto è stato spiegato sopra).
Ora possiamo procedere alla fase principale e finale dell'installazione della pompa - per questo non potremo fare a meno dell'asta avvitata all'interno dell'adattatore - questa parte è chiaramente visibile nella foto, che mostra come l'adattatore è scollegato - qualcosa come una ciotola nera sulla parte superiore.
Quindi, ora devi prima immergere la pompa nel tubo, tenerla ferma da un tubo di polietilene flessibile, e poi continuare a immergerti con l'aiuto dell'asta - fare immediatamente un segno su di essa in modo da sapere se l'interno dell'adattatore ha raggiunto la parte esterna (il segno sull'asta è la parte esterna del tubo). Molto probabilmente, non sarai in grado di entrare nei solchi dalla prima volta, ma questo non è un motivo di frustrazione, fai qualche altro tentativo e sicuramente otterrai.
Nota. Come asta ausiliaria è possibile utilizzare lo stesso tubo PND con un raccordo a compressione - fissare il raccordo al punto di attacco (vaschetta nera), quindi applicare il tubo su di esso. Solo l'HDPE deve essere fissato saldamente e avvitare il raccordo all'adattatore non fino alla fine in modo che sia più facile da rimuovere dopo l'installazione.
Il cavo che è collegato alla pompa per il fissaggio è avvitato alla sommità della testa, in modo che la pompa si appoggi su di esso, e non sull'adattatore o cavo elettrico. Il cavo elettrico può essere collegato ai terminali sulla parte superiore, ma è possibile semplicemente rilasciarlo nella trincea, bypassando questi terminali - è comunque necessario aumentarlo, poiché non sarà sufficiente per l'edificio.
Approvvigionamento idrico alla casa
Avvitiamo sull'adattatore un manicotto di polietilene di compressione per i tubi e fissiamo il tubo HDPE all'altra estremità di esso, che distribuiamo lungo la trincea fino alla casa, basta fare una riserva per l'input.
A questo punto dovremmo avere una trincea con un cuscino di sabbia e un buco sotto o nel nastro di fondazione, così come una fossa nella stanza. Il cassettone nella casa è solitamente murato con un mattone, e poi intonacato, ma a volte vengono utilizzati anelli di cemento o anche un ampio barile di plastica.
Immaginiamo quindi una situazione condizionale che abbiamo già portato un tubo di polietilene e un cavo elettrico nel cassone, che era equipaggiato nella stanza (è troppo presto per riempire la trincea - questo viene fatto solo dopo i test). Ora siamo interessati all'ulteriore schema di approvvigionamento idrico presso la dacia dal pozzo, e subito dopo l'HDPE del tubo installiamo la valvola principale (il cavo di riscaldamento non conta, è opzionale), dopo di che il filtro grossolano taglia.

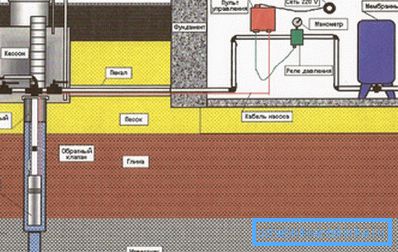

La foto in alto mostra che, in base allo schema, un blocco è collegato a un pressostato ea un sensore di funzionamento a secco, sebbene l'autore di questo articolo sia giunto alla conclusione che è preferibile acquistare un sensore e un relè separatamente - ciò prolunga la loro vita operativa. In ogni caso, solo un dispositivo può fallire, e non l'intera unità.
Il cavo dalla pompa e il cavo che va alla presa con alimentazione 220V sono collegati ai terminali del relè, ma non è possibile installare il sensore di marcia a secco, ma serve a spegnere automaticamente la pompa se non pompa acqua, cioè, funziona a secco .
Un serbatoio a membrana può essere incorporato ovunque, cioè prima del relè o dopo di esso, non importa, poiché in ogni caso la pressione verrà creata nel serbatoio stesso e nella sezione del tubo dalla valvola di ritegno alla valvola di arresto della distribuzione dell'acqua. Più grande è questo serbatoio, meno frequente sarà il relè di avvio e arresto della pompa, poiché la pressione di riserva aumenterà, ma questa capacità non dovrebbe essere superiore a 100 litri.
Inoltre, la modalità di avvio e arresto della pompa dipende dalle impostazioni impostate sul pressostato. Nella versione di fabbrica, l'avvio viene attivato a una pressione di 2 atmosfere e una fermata a 3 atmosfere. Ma puoi espandere questa gamma impostando l'avvio a 1,5 atmosfere e fermandoti a 5 atmosfere. Aumentando il divario, riduci il numero di avviamenti e arresti del motore, aumentando la sua vita operativa.
conclusione
Dopo l'assemblaggio finale, è necessario testare il sistema di approvvigionamento idrico della dacia e se tutto funziona correttamente e non ci sono perdite, è necessario riempire la fossa e sigillare il punto di ingresso del tubo alla fondazione con malta cementizia o colla per piastrelle in modo che l'umidità del suolo non entri nella stanza. Il tubo viene dapprima coperto con sabbia per coprirlo di 5-8 cm, quindi viene versato sopra con acqua per restringere la sabbia e colare con il terreno.
