Fossa per l'impianto idraulico: standard, requisiti,

Una fossa per un sistema di approvvigionamento idrico è un tipo speciale di sviluppo del terreno necessario per la posa di utenze - tubi per il trasporto di acqua potabile. Nonostante l'apparente semplicità di questo compito, quando si esegue un lavoro è necessario seguire una serie di regole e regolamenti.

Vogliamo parlare di queste regole e aiutarti a capire come scavare correttamente una trincea sotto la tubatura dell'acqua.

Posa della pipeline

Modi reali

Le moderne tecnologie di costruzione assumono due metodi principali per la posa sotterranea di tubi dell'acqua:

1. Posa di un tubo dell'acqua in una fossa. In questo metodo, prima dell'installazione della condotta, viene eseguito lo sviluppo del terreno alla profondità del progetto, la preparazione della fondazione, il rafforzamento delle pareti della trincea. Dopo il completamento della posa, viene eseguito il backfilling e l'area sopra l'area di lavoro viene rifinita;

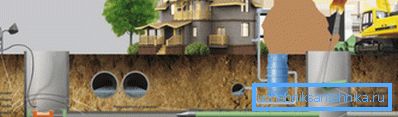

2. Posa senza scavo di acqua. Questo metodo è più progressivo e prevede la perforazione del terreno tra due pozzi tecnologici, seguita dalla posa del tubo nel foro risultante. In questo caso non sono richiesti lo sviluppo del suolo, il rinterro e l'abbellimento del terreno.

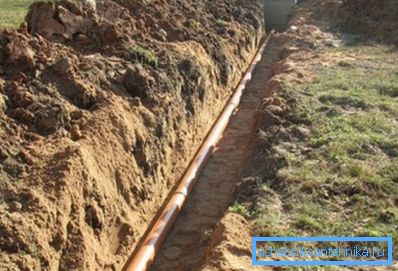

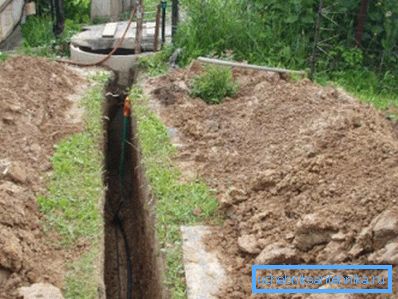

Il metodo di posa aperto (trincea) ti consente di far fronte a piccole quantità di lavoro con le tue mani usando semplici strumenti:

• pale,
• rottami,
• perforatore, ecc.

È adatto per le aziende agricole di campagna, poiché il suolo non è coperto da asfalto, gli edifici sono sparsi, non ci sono praticamente comunicazioni e infrastrutture competitive, quindi il danno e il successivo restauro saranno minimi.

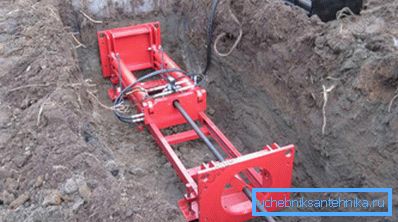

La sostituzione senza scavo dell'acquedotto e la sua installazione richiedono attrezzature speciali e personale qualificato. Il metodo si basa sulla perforazione orizzontale direzionale o sulla puntura del terreno utilizzando punte speciali e un getto d'acqua sotto pressione.

Eccellente per le aree urbane con edifici densi e infrastrutture sviluppate, dove a volte il metodo aperto non è disponibile.

Fai attenzione! Per organizzare le comunicazioni in un settore privato, il metodo aperto è abbastanza accettabile. Il metodo trenchless è possibile per superare autostrade e altri ostacoli simili.

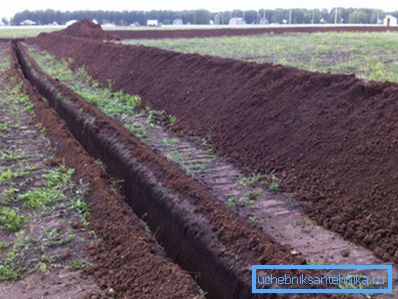

Regole di sviluppo trincea

Quindi, per lavorare fuori città, puoi utilizzare il metodo aperto di posa dei tubi. Quindi abbiamo bisogno di una trincea.

Per crearlo correttamente, troverai le istruzioni utili, dove abbiamo raccolto i requisiti di base e utili chiarimenti su una serie di problemi:

• Si consiglia di posare un fossato lungo il percorso diretto più breve. Se ciò non è possibile, è suddiviso in segmenti di linea retta con spire di 90?, A volte sono consentiti altri angoli di sterzata;
• La profondità della trincea è una caratteristica molto importante. Secondo SNiP, tenendo conto dei possibili carichi dinamici, la profondità minima di deposizione dovrebbe essere di almeno un metro, ma le condizioni climatiche del nostro paese impongono una restrizione diversa: il fossato dovrebbe essere circa 30 cm più profondo della profondità del suolo nella vostra regione (per la zona centrale - circa 2 - 3 m, per le regioni meridionali - 1,2 - 1,3 m);

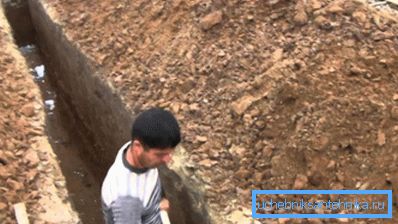

• La larghezza della fossa non deve essere inferiore a 70 cm durante la posa di condotte idriche per SNiP.Tuttavia, nella pratica tali standard severi vengono applicati quando si lavora con servizi professionali, e in giardino si può essere guidati dal diametro del tubo e dalla praticità del lavoro. Di solito scavato alla larghezza di una pala - 45 - 50 cm;

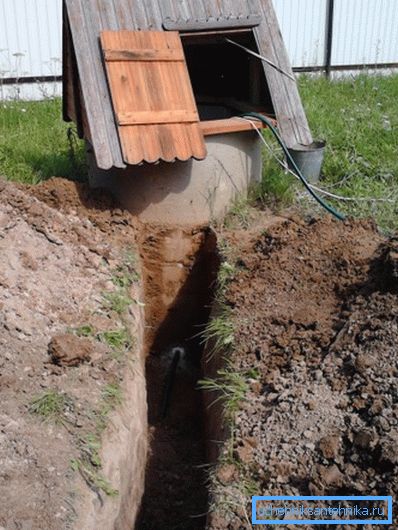

• Quando si posano le tubature dell'acqua, è necessario osservare una pendenza di 0,002 - 0,005 nella direzione del pozzo se vi è una valvola di scarico in esso per svuotare il sistema in caso di riparazione o conservazione per l'inverno;
• Impianto idraulico e fognature in una fossa non si adattano a tutte le norme e ai regolamenti. Tuttavia, questo requisito viene spesso ignorato quando si usano tubi di plastica in maniche protettive. Non lo raccomanderemmo;
• Il cavo e il sistema di alimentazione dell'acqua possono essere posati nella stessa trincea alle seguenti condizioni: il cavo (fino a 35 kV) è posato in un tubo di plastica sopra il sistema di alimentazione dell'acqua, la distanza tra loro è di almeno 25 cm e sopra il cavo almeno un metro di terreno;
• Il fondo della trincea dovrebbe essere stretto e speronato, è auspicabile che il tubo giaccia sul terreno con un corpo completamente in forma.

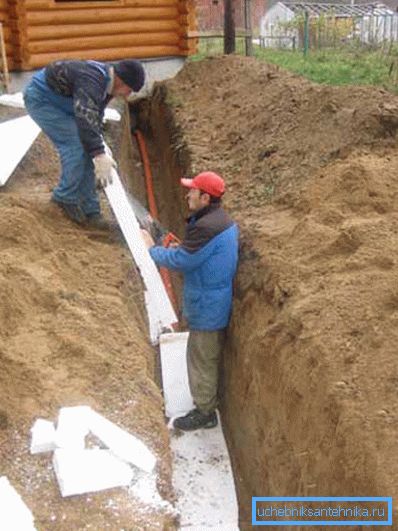

Oltre a queste regole, avrai bisogno di una serie di suggerimenti. Quindi, nelle regioni settentrionali e nella corsia centrale, è meglio coprire il tubo con uno strato di schiuma o lana minerale. A volte accadono gelate estreme e questa misura può proteggerti da un incidente.

Quando riempi il fossato, specialmente nella fase iniziale (i primi 25-30 cm), getta delicatamente il terreno nell'angolo della trincea. Evitare blocchi, mattoni, pietre e altri detriti pesanti, altrimenti il ​​tubo potrebbe danneggiarsi.

Fai attenzione! Chiedi ai locali come scavare una fossa sotto la riserva d'acqua, forse il prezzo ti si addice e puoi solo controllare il processo. Gli Earthworks non sono la cosa più eccitante da fare.

L'uso della tecnologia

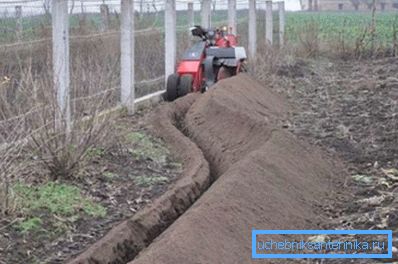

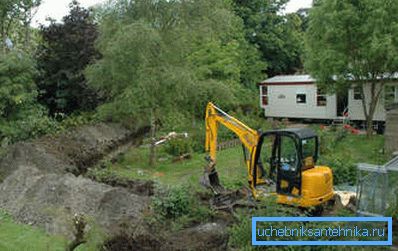

Puoi anche aiutare l'applicazione della tecnologia. Oggi l'intera massa di mini-escavatori leggeri, motoblocchi e altri oggetti simili è disponibile sul mercato delle costruzioni. Spesso l'affitto di un tale dispositivo non è così costoso, e il lavoro è fatto in poche ore, non avrai nemmeno il tempo di annoiarti.

Se c'è una fossa stradale o altri ostacoli simili sulla strada, è possibile applicare il metodo di perforazione del terreno. Per fare ciò, dai due lati dell'ostacolo escono pozzi profondi mezzo metro sotto la profondità della guarnizione, e la lunghezza del pozzo dovrebbe essere di uno e mezzo o due metri. La larghezza è di circa 1 - 1,2 m.

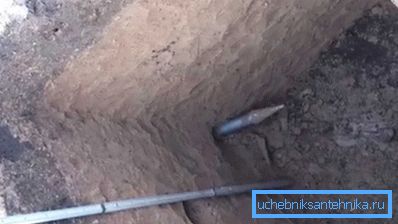

Un tubo d'acciaio viene tagliato in sezioni di 1 m ciascuna, alle cui estremità viene tagliato un filo. Anche bisogno di accoppiamenti. Una punta conica è composta da un pezzo con una mazza, alla fine della quale rimane un piccolo foro.

Quindi prendono una pompa dell'acqua e mettono il tubo nel pozzo. Quindi la punta viene spinta nel terreno nella direzione del secondo pozzo, una sezione del tubo viene avvolta sulla sua estremità con l'aiuto di un giunto, un tubo viene inserito nel tubo e l'acqua viene fornita.

Un morsetto o una chiave è attaccato al corpo del tubo, e il tubo viene spinto nel terreno con l'aiuto di scarti (si noti che con una buona pressione dell'acqua va come un orologio).

Quando il tubo è completamente inserito, il segmento successivo è collegato ad esso e così via fino a quando il sito non è completamente perforato.

Fai attenzione! Per superare il solito percorso a due corsie ci vorranno diverse ore, mentre non è necessario ripristinare l'asfalto e bloccare il movimento.

conclusione

Trenching è un metodo accettabile per la posa di condotte idriche nelle zone rurali. Se conosci le regole e i regolamenti di base del lavoro, possono essere fatti indipendentemente o con l'uso della tecnologia. Il video in questo articolo ti aiuterà a capire alcune delle sfumature del processo.
