Gost sulla gru: studiamo i documenti normativi esistenti per

Lo scopo di questo articolo è di scoprire quali standard statali regolano la produzione di valvole. Conosceremo alcuni attuali GOST e studiamo i loro requisiti di base. Quindi vai.

Elenco di

Iniziamo con un breve elenco di documenti con cui dobbiamo contattare.

• GOST 25809-96 È dedicato ai tipi e alle dimensioni di miscelatori e rubinetti prodotti.

Curiosamente, anche l'impianto idraulico importato si adatta per lo più ai limiti dimensionali forniti dallo standard, semplicemente perché le sue raccomandazioni derivano dalle caratteristiche dell'anatomia umana.

• GOST 21345-2005 descrive le condizioni tecniche generali per la produzione di gru a sfere e sughero. Con alcune riserve: sono progettate per condotte con pressione fino a 250 atmosfere e non possono essere utilizzate in condizioni particolari (nell'energia nucleare, durante il trasporto di liquidi corrosivi, ecc.).
• GOST 9544-2005 contiene le norme di tenuta per le valvole e la classifica in base alla classe di tenuta.
• GOST 10944-97 contiene condizioni tecniche per la produzione di gru di regolazione (strozzatori, tre passaggi, ecc.).

GOST 25809-96

marcatura

Lo standard, tra le altre cose, stabilisce gli standard per la designazione di rubinetti e miscelatori. Nella loro etichettatura dovrebbe usare la seguente notazione:

Le istruzioni per leggere l'etichetta sono semplici e dirette.

La designazione include:

1. Tipo di apparecchio sanitario (Cm o Cr).
2. La sequenza di lettere.
3. Riferimento allo standard.

Quindi, SM-MDTSBA GOST 25908-96 è un rubinetto da cucina classico: è progettato per il lavaggio, dotato di due rubinetti, i tubi sono inseriti attraverso un foro centrale, il corpo del rubinetto è collegato al lavandino stesso, il beccuccio è dotato di un aeratore.

requisiti

Non forniremo tutte le opzioni per la produzione di rubinetti e miscelatori con le loro dimensioni di base fornite dallo standard: coloro che sono interessati possono familiarizzare con il testo completo in modo indipendente.

Seleziona solo i punti chiave.

• La forma dello scafo, del pollice, del gander e degli interruttori non è regolata dallo standard ed è determinata dai disegni di lavoro.
• I miscelatori a parete devono avere una distanza centrale sul rivestimento, pari a 100 o 150 mm.

Tuttavia: in pratica, tutti i prodotti domestici reperibili sul mercato sono prodotti con una distanza centrale di 150 mm.

• Il gander dovrebbe essere fornito con un aeratore, un raddrizzatore (una sezione verticale corta che impedisce agli schizzi d'acqua nella direzione del bordo del lavandino) o svasato.

• I miscelatori centrali possono essere realizzati con un tee di fusione o un rivestimento flessibile.

Nota dell'autore: ora non ci sono quasi cast in vendita, che è una buona notizia. Sostituzione di un miscelatore a T: un albero di Natale con le proprie mani è associato a un parziale smontaggio dell'acqua in acciaio, è molto faticoso e richiede almeno un'ora. Per confronto - il miscelatore sui tubi flessibili viene cambiato in 15 minuti con due interruzioni del fumo.

• Le filettature per il collegamento del tubo doccia al corpo del rubinetto e l'annaffiatoio devono essere G1 / 2 (mezzo pollice) di dimensione, per il gus - G3 / 4 (tre quarti di pollice).
• I rubinetti di bordo dovrebbero poter essere montati su aperture in lavandini e lavandini da 34 mm.

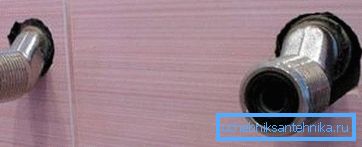

• I ritardi (eccentrici per l'installazione a parete del rubinetto) devono avere un'eccentricità di 3 mm. Compensa le deviazioni dell'installazione dei tubi dalla distanza del centro standard. Inoltre, la forma delle falci dovrebbe consentire la loro torsione: sono dotate di sporgenze all'interno o sfaccettature esterne.


• I miscelatori devono essere forniti completi, con un set completo di tubi e guarnizioni.

GOST 21345-2005

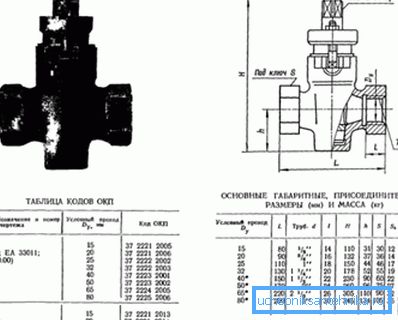

Lo standard ha lo status di internazionale: è adottato sul territorio di 12 stati dell'ex URSS. La necessità di sostituire il precedente GOST 21345-78 è sorto per motivi piuttosto organizzativi che tecnologici: la valvola a sfera secondo GOST 21345-78 non presenta differenze strutturali serie rispetto alle sue controparti moderne; il design delle valvole in sughero non ha subito cambiamenti fondamentali nell'ultimo mezzo secolo.

Quale dovrebbe essere un tappo in sughero o una valvola a sfera secondo GOST 21345-2005?

• In una gru a passaggio pieno, il diametro effettivo non può essere inferiore al 95% del diametro dell'ugello di ingresso con dimensioni fino a DN350 e non inferiore al 92% con dimensioni DN400 e superiori. Il diametro effettivo della valvola con passaggio ristretto è coordinato con il consumatore.

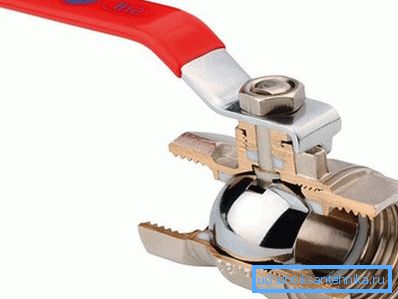

Importante: le moderne valvole a sfera attirano, tra le altre cose, una resistenza idraulica minima. Il passaggio ristretto riduce al minimo questo vantaggio rispetto alle valvole a sughero e a vite.

• La dimensione nominale della valvola secondo GOST dovrebbe corrispondere alla seguente tabella:

• Prima di assemblare la gru, tutte le sue parti devono essere pulite dallo sporco.
• Le superfici di sfregamento della spina e dell'involucro della valvola a innesto devono essere rivestite con un lubrificante privo di acidi.
• La ghiandola serrata può entrare in un solco con un massimo del 30% della propria altezza (non inferiore a 2 mm).
• Quando si monta il corpo sui prigionieri, che è tipico per i grandi diametri, il GOST sulla valvola a sfera richiede che le estremità dei prigionieri sporgano dai dadi almeno un giro della filettatura. Le borchie sono avvolte nella custodia finché non si ferma.
• Per le posizioni estreme del manico devono essere previsti limitatori.

A proposito: i rubinetti di sughero senza maniglie non lo fanno e non possono averne uno in linea di principio.

• La gru può essere fornita parzialmente smontata, con la maniglia rimossa o il cambio (per prodotti di grande diametro). Le parti rimosse sono imballate nello stesso contenitore.

GOST 9544-2005

Come viene classificata la valvola a sfera secondo GOST 9544-2005? Quali sono i requisiti per la tenuta del suo cancello?

Iniziamo con il metodo di prova. Esse sono eseguite in modo semplice e trasparente: l'elemento valvolare è fissato ermeticamente ad una tubazione del diametro appropriato, dopo di che viene creata una pressione di esercizio. Le valvole del gas sono testate con aria compressa; Per controllare le perdite, la valvola viene messa in acqua.

Il tempo di mantenimento con controllo di tenuta deve essere conforme alla seguente tabella:

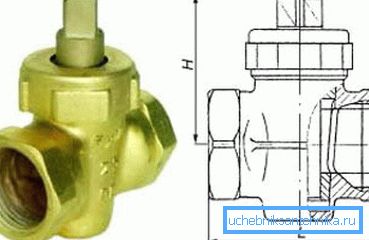

Curiosamente, il tappo di sughero o valvola a sfera secondo GOST 9544-93, sostituito da GOST 9544-2005, è stato testato a seconda non solo del diametro, ma anche del tipo di guarnizione. Per le tenute metallo su metallo e non metalliche, la durata del test è variata.

Come vengono assegnate le classi ermetiche? Diamo una tabella di assegnazione della classe in base al volume di perdita a diversi diametri nominali dell'elemento valvolare.

Nota: la classe A viene assegnata in assenza di perdite visibili.

È utile: per tutti i tipi di valvole a sfera moderne, una tipica classe di tenuta è A. Allo stesso tempo, il loro prezzo è approssimativamente uguale, e spesso inferiore al costo delle valvole in sughero, valvole a vite, acciaio e ghisa. L'influenza di un tale insieme di qualità sulle preferenze dei clienti è abbastanza prevedibile: altri tipi di valvole e accessori vengono rapidamente espulsi dalle tubature del mercato di massa.

GOST 10944-97

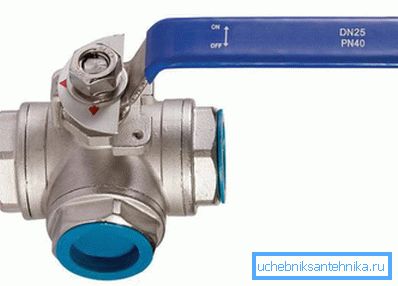

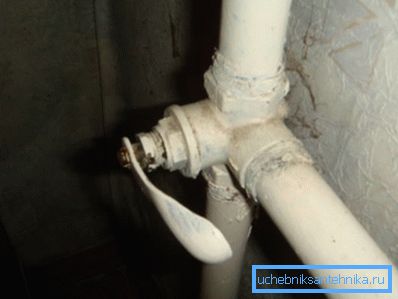

Questo GOST per una valvola a tre vie, un choke e altre valvole di controllo per il riscaldamento ha anche uno status internazionale; tuttavia, è stato adottato solo in otto ex repubbliche sindacali. Evidenzia le principali disposizioni del documento.

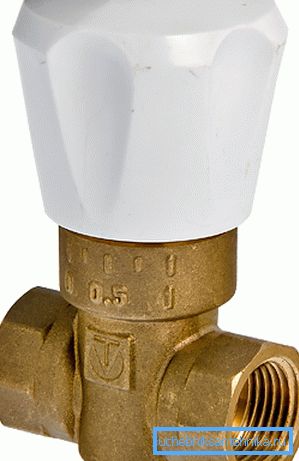

Lo standard si applica alla regolazione e al blocco del flusso dei rubinetti del refrigerante, che rimangono operativi a temperature fino a + 150 ° C e una pressione di almeno 10 kgf / cm2. Descrive tutti i principali tipi di raccordi utilizzati nel riscaldamento: vite, sughero, valvole a sfera e strozzatori (l'unità di regolazione di cui è un ago mobile alternativo).

La marcatura del prodotto è determinata da:

1. Tipo di gru. Pertanto, la lettera B è contrassegnata da una valvola a vite, la lettera P - sughero, W - palla e D - induttanza.
2. Funzionalità. Ecco una lista di simboli:
3. КРТ - regolazione della gru a tre vie.
4. KRP - la regolazione della gru di gate.
5. KRD - doppia regolazione della gru.

• KRM - il gruppo di regolazione della gru.
• KZ - rubinetto.

Nella posizione chiusa, le valvole di controllo non devono superare più di 20 cm3 / min per le dimensioni di DN15 e 30 cm3 / min per il DN20 a una caduta di pressione attraverso la valvola di 10 kgf / cm2.

Se il rubinetto non è universale ed è adatto solo per l'installazione destra o sinistra, è inoltre contrassegnato con le lettere P o L.

La pressione minima di prova che deve essere mantenuta da tutti gli elementi della valvola conformi alle norme è di 15 atmosfere.

Le superfici esterne delle gru sono alleggerite (pulite da ossidi e incrostazioni).

1. L'angolo tra gli assi dei fili dovrebbe essere di 90 o 180 gradi con una precisione di 1 grado.
2. Il tempo di fallimento (in particolare, senza irrigidimento della ghiandola) non dovrebbe essere inferiore a 1000 cicli.
3. Il materiale e il design dell'impugnatura dovrebbero impedire il riscaldamento oltre + 40 ° C sull'intero intervallo di temperature operative.
4. Il dispositivo deve essere dotato di limitatori del movimento della maniglia in posizioni estreme. In questo caso, il design dei limitatori dovrebbe escludere un cambiamento nella loro posizione nelle condizioni di vita.
5. Per produzione è consentito l'uso dei seguenti materiali:

• Ottone - per corpo e persiana.
• Fluoroplastica - per sigillare giunti.
• Maniglie: in polipropilene, poliammide e polistirolo con anima in acciaio o parti integrate.

L'etichetta sulla custodia deve indicare il logo del produttore, il diametro nominale e la pressione massima di esercizio, e nelle valvole a vite e strozzatori, la direzione del flusso del liquido di raffreddamento. Il caso è contrassegnato da un carattere convesso o depresso.

conclusione

Speriamo che la nostra conoscenza degli attuali documenti normativi sia utile per il lettore. Il video in questo articolo contiene tradizionalmente materiali aggiuntivi sugli argomenti di cui stiamo discutendo. Buona fortuna!
