Gru a sfera in ottone

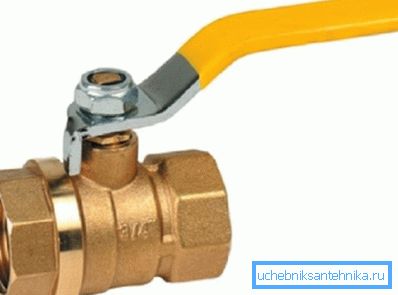

L'installazione di qualsiasi tubazione è impossibile senza l'uso di valvole specializzate. Strutture in ottone come dispositivi di bloccaggio sono stati utilizzati per più di 100 anni, ma il rubinetto in ottone a sfera ha iniziato a essere utilizzato su una base di massa solo negli ultimi 15 o 20 anni. Parleremo ulteriormente dei suoi meriti e delle sottigliezze della scelta.

Parametri di base

Oggi una valvola a sfera in ottone è installata su acqua, gas e altre strutture di condotte in oltre il 50% dei casi. Naturalmente, la gamma di tali apparecchiature è piuttosto ampia. Quando si installa a mano, è opportuno conoscere le caratteristiche di base e la portata dell'uso di tali gru.

Inizialmente, tali strutture sono suddivise in 4 aree principali: flangia, strozzatura, accoppiamento e saldatura. Kohl ci interessa di più per l'uso domestico, considereremo la valvola a sfera in ottone, perché è usata nella fornitura idrica comunale e domestica.

Per quanto riguarda le altre aree, il design della flangia è più comune nel settore del gas, mentre i design a soffietto e saldatura sono utilizzati nell'industria petrolchimica.

Principio di funzionamento della gru

Qualsiasi ingegnere competente ti dirà che più è semplice il progetto, maggiore è la probabilità di un funzionamento affidabile a lungo termine. La valvola a saracinesca a sfera in questo caso è la perfetta conferma di questa legge.

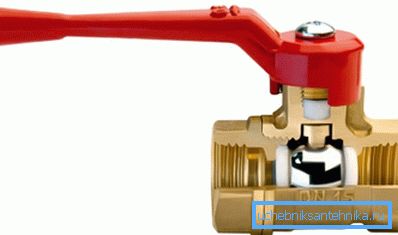

Il principio di funzionamento non è mai stato così semplice. La valvola stessa che blocca il movimento della sostanza che passa è una sfera vuota con un'apertura laterale passante. La sezione trasversale di questo foro è solitamente uguale alla sezione trasversale del tubo.

Il corpo della gru è chiaramente adattato alle dimensioni della sfera della valvola. Di conseguenza, è sufficiente girare la palla 90? e il movimento nel tubo sarà completamente bloccato. Una tale costruzione è talvolta chiamata mezzo giro.

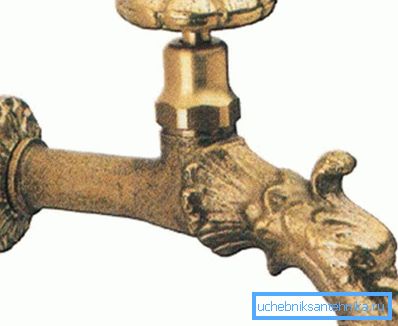

Importante: secondo un principio simile, una gru decorativa in ottone con un regolatore del joystick può funzionare. Solo lì, nella palla, 2 prese sono fatte per acqua fredda e calda. E un'uscita attraverso la quale il fluido miscelato viene fornito al consumatore.

Caratteristiche generali e vantaggi

• Secondo la maggior parte degli esperti, il vantaggio principale di tali strutture, ovviamente, è il loro alto livello di tenuta. In particolare, le valvole a saracinesca con ghiera in ottone secondo GOST 9544-93 soddisfano pienamente la classe di tenuta "A", che ne indica l'affidabilità e l'eccellente qualità.
• Per quanto riguarda l'uso di tali rubinetti nella vita di tutti i giorni, rispetto ai loro concorrenti, i rubinetti in ottone per tubature sono meritatamente considerati i più resistenti e leggeri.

Suggerimento: tutti i prodotti possono essere realizzati in due modi: mediante fusione, forgiatura o pressatura. Quindi, è preferibile dare la preferenza alle gru estruse o forgiate, poiché dopo la compressione non sono rimaste micro cavità nel corpo della gru e la qualità del prodotto aumenta in modo significativo.

• L'ottone ha le sue caratteristiche, una delle quali è una struttura a temperatura rigida. La valvola a sfera in ottone secondo GOST 9544-93, può normalmente funzionare nella gamma di temperature di esercizio da -60 ° C a +20 ° C. Non è sempre adatto per unità industriali, ma soddisfa idealmente le esigenze della vita di tutti i giorni.
• Tali valvole di intercettazione resistono alla pressione all'interno del sistema fino a 1,6 MPa. È abbastanza per l'installazione nell'appartamento o nella casa privata.

• Dopo l'installazione, tali meccanismi di bloccaggio non richiedono ulteriore manutenzione.. In altre parole, non hanno bisogno di lubrificazione regolare o altre azioni preventive.
• Non l'ultimo ruolo è svolto da semplici istruzioni di installazione semplici fai-da-te. Per installare una gru di questo tipo non è necessaria una profonda conoscenza fondamentale.

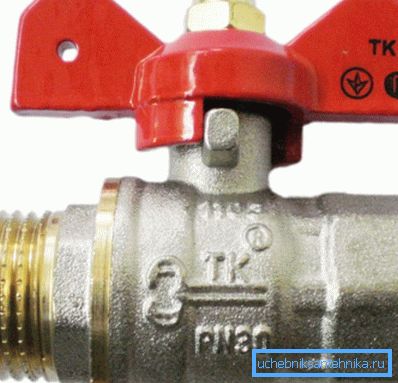

• I rubinetti in ottone per l'impianto idraulico non si corrodono. Oltre al fatto che l'ottone stesso non è praticamente ossidato, i principali produttori coprono ancora le superfici di lavoro delle strutture con elettrodeposizione speciale.

Alcune parole sull'installazione

• Inizialmente, si dovrebbe notare che la posizione della gru stessa è assolutamente irrilevante, la cosa principale è che è stato conveniente montarlo e nulla ha impedito il movimento della maniglia.

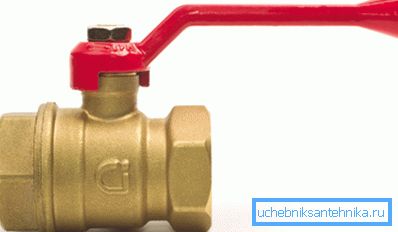

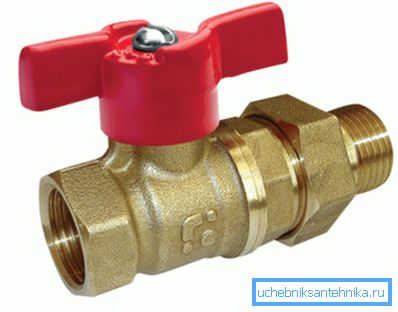

• La valvola può avere fili interni, su entrambi i lati o esterni su entrambi i lati, c'è anche una versione mista, quando su un lato il filo è esterno e sull'altro lato è interno. Quindi decidi quale opzione hai bisogno.
• Sul filo aperto, indipendentemente dal fatto che si trovi sulla valvola stessa o sul tubo, il nastro sigillante deve essere avvolto. Di regola, sono sufficienti 3-5 spire nel corso della tornitura del tubo.

Suggerimento: se il filo è avvitato liberamente, il nastro sigillante deve ancora essere riavvolto. È necessario ruotare con un piccolo sforzo, e dopo aver avvitato, una piccola parte del nastro deve essere spremuta.

Suggerimenti per la scelta di una gru

Da ora in qualsiasi mercato delle costruzioni o in un supermercato di questo tipo in grande quantità, abbiamo deciso di designare i principali criteri di selezione. In effetti, insieme a un prodotto di qualità, ci sono un bel po 'di falsi.

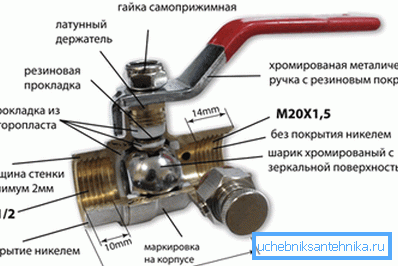

Prima di tutto, è necessario ispezionare attentamente il corpo del prodotto. Dovrebbe essere liscio e non particolarmente massiccio. Sulla superficie non dovrebbero esserci spigoli o flussi. Come accennato in precedenza, i colpetti possono essere fatti colando e premendo. Pareti e flussi spessi parlano quasi di billette. Il prezzo di questo prodotto è inferiore, ma la qualità è molto peggiore.

Quindi è necessario comprendere le complessità della marcatura. Le lettere PN caratterizzano il livello massimo di pressione che una gru può sopportare. Qui già, più grande è il numero, meglio è. Il diametro è indicato dalle lettere DN, e in questo caso si riferisce al diametro interno del foro ed è misurato in millimetri.

Importante: alcuni, per risparmiare sui tratti rettilinei dell'autostrada, installano una valvola conica in ottone 11b6bk, questo è un modello obsoleto e non dovresti farlo. Tutte le sue caratteristiche principali sono quasi la metà inferiori rispetto a quelle delle controparti palla. Inoltre, il risparmio sarà molto piccolo.

I produttori rispettabili devono indicare sul caso del prodotto la marca di ottone da cui è fabbricato. Il criterio più alto per la qualità di un prodotto estero è il marchio CW617N. Al momento è il più adatto per l'uso in impianti idraulici o di riscaldamento.

Per quanto riguarda gli analoghi domestici, corrisponde al marchio ottone LS59-1. Secondo i requisiti delle norme, questa lega è composta per il 58% di rame, il 40% di zinco e il 2% di piombo aggiunto. Ovviamente, un falso può avere la stessa etichetta, ma dovresti comunque prestare attenzione.

Direttamente sotto la maniglia c'è un dado speciale, con l'aiuto di cui è regolata la ghiandola di imballaggio. Le guarnizioni in teflon di alta qualità sono bianche e devono muoversi liberamente lungo lo stelo. Nei falsi, viene spesso installata una guarnizione di gomma nera che causa una perdita.

Importante: quando si verifica una perdita, il dado di tenuta stringe e stringe semplicemente la guarnizione. Il teflon si muoverà liberamente, ma con una guarnizione in gomma, stringere il dado sarà molto problematico.

Prestare attenzione alla valvola a sfera stessa. La superficie della sfera dovrebbe essere perfettamente piana e avere una finitura a specchio. Il fatto è che dopo la produzione queste parti sono ricoperte di nichel o sono cromate, oltre a una fase di macinazione del diamante è obbligatoria. I falsi possono essere visti immediatamente sulla finitura opaca e persino sui graffi.

Ma la superficie a specchio non è sempre garanzia di alta qualità. Il fatto è che i produttori senza scrupoli possono realizzare una sfera in acciaio per utensili, che è facilmente lucidabile, naturalmente sembrerà l'originale esternamente.

Riconoscere che un falso può usare solo un magnete. Come è noto dal corso di fisica, l'acciaio è attratto, l'ottone no. Le anime in acciaio sono pericolose perché si arrugginiscono e si deteriorano rapidamente.

Inoltre, l'ottone di alta qualità ha più peso, silumin o zinco è molto più leggero e si sente. Se il corpo è cromato o nichelato, il colore giallo dell'ottone sarà visibile solo direttamente sul filo stesso. Il silumin sarà bianco, zinco, argento.

Sulla cosa originale è sempre indicato il paese del produttore e il logo dell'azienda. Nei falsi, di regola, viene saltata una lettera dal logo, quindi prima di andare al mercato, chiedi come il nome del marchio è stato digitato correttamente. Le migliori sono le gru italiane e spagnole.

Il video in questo articolo fornisce suggerimenti su come scegliere questo prodotto.

conclusione

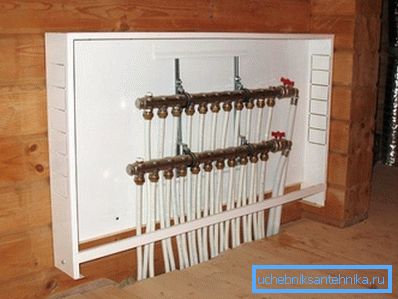

In conclusione, vorrei sottolineare che se hai acquistato una cosa veramente originale, allora sia il rubinetto destinato al sistema di riscaldamento che il normale rubinetto da giardino in ottone serviranno altrettanto a lungo e in modo affidabile.
