Gru americana e accessori simili: caratteristiche

In questo, parleremo di ciò che una gru è un americano 1 1 2 pollici e raccordi simili. Inoltre, consideriamo quali sono le caratteristiche dell'uso di questi dispositivi nella costruzione di sistemi idrici domestici e di comunicazioni idrauliche.

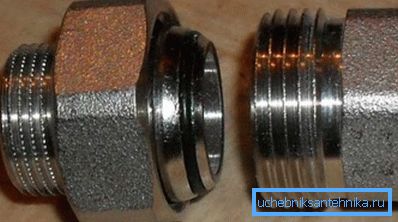

"Americano" - che cos'è? Questo è il nome comune per un giunto a sgancio rapido composto da tre elementi strutturali: un dado a cappello e due finecorsa filettati. Il dispositivo è richiesto quando si costruiscono diverse condotte a causa della sua durata e facilità di installazione.

Caratteristiche principali

Questo tipo di raccordi rapidi è stato originariamente sviluppato negli Stati Uniti (da cui il nome) e successivamente si è diffuso in tutto il mondo, dopo che gli idraulici si sono resi conto di quanto fosse semplice e allo stesso tempo un'installazione di alta qualità.

Considera le caratteristiche principali di questi accessori:

• Gru angolata in stile americano e prodotti simili consentono di montare e smontare un'autostrada senza la necessità di tubi rotanti. È molto comodo quando si eseguono riparazioni su tubazioni fissate in una posizione.
• American è un collegamento a spina con cap noce. Pertanto, è sufficiente collegare il tubo al giunto e serrare il dado. Una differenza caratteristica rispetto alle altre connessioni è che gli elementi uniti sono corretti.
• La tenuta della connessione staccabile dal dado è assicurata da una rondella elastica compatta, comportandosi come una guarnizione.

Importante: il successo dei tubi di attracco con l'aiuto di "americano" è assicurato dall'abbinamento con un calcio di alta qualità, che è filettato professionalmente.

Caratteristiche dell'applicazione

L'installazione della tubazione è caratterizzata da una tenuta a lungo termine del collegamento del tubo, poiché viene utilizzata una guarnizione speciale con guarnizione piatta o conica. Oltre all'intero assieme, il materiale sigillante è riutilizzabile. Di conseguenza, il suo prezzo è più giustificato della spesa per l'acquisto di accessori monouso.

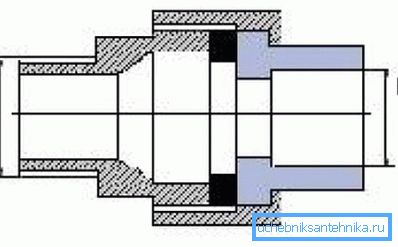

Il fissaggio con un dado cieco è caratterizzato da dimensioni ridotte, rettilineità e coassialità dei tubi uniti. Ogni estremità di tale accessorio termina con un raccordo, che viene selezionato in base al tipo di aggancio. Tra i raccordi c'è una guarnizione, sopra la quale viene avvitato un dado.

In base al tipo di docking, si distinguono i seguenti tipi di connessioni:

• sistema di aggancio a thread diviso con filettatura interna;
• raccordo di aggancio filettato con filetto esterno;
• Raccordo di ancoraggio con raccordo diviso con dado.

Importante: a seconda delle caratteristiche della pipeline, questi tipi possono essere combinati o combinati per ottenere un risultato ottimale.

Dispone di accessori per l'aggancio

Come già accennato, in questo caso viene utilizzato un sigillo conico o piatto.

I seguenti vantaggi sono peculiari del consolidamento conico:

• la guarnizione è realizzata secondo lo schema metallo-metallo senza l'uso di materiali di tenuta aggiuntivi, il che significa che è più affidabile e durevole;
• resistenza agli effetti chimici e fisici (comprese le differenze di temperatura) dovute all'uniformità delle proprietà chimiche e fisiche dei materiali di tenuta;
• possibilità di applicazione con una leggera deviazione (fino a 5 °) degli assi, sezioni di tubazioni unite senza pregiudizio della tenuta della connessione.

Importante: i vantaggi elencati sono forniti in condizioni di alta precisione dei dettagli di connessione di produzione. Meno esigente sulla qualità dei componenti è l'unione di tubi con una guarnizione piatta. In questo caso, viene utilizzata una guarnizione piatta in teflon, realizzata sotto forma di anello.

Come la maggior parte degli altri raccordi filettati, le parti americane sono realizzate in acciaio inossidabile di marchi come AISI321, AISI316 e AISI304 o ottone.

È possibile trovare una marcatura sul corpo dei raccordi, che semplificherà la selezione di elementi di collegamento adatti. Il marchio indica il diametro in pollici (ad esempio 1 pollice), il grado di acciaio e la pressione nominale in PSI.

Valvola a sfera

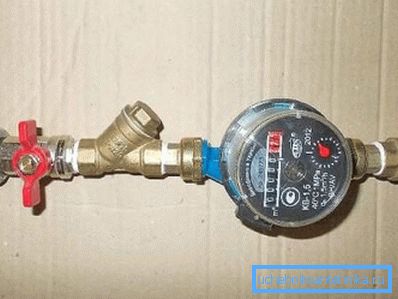

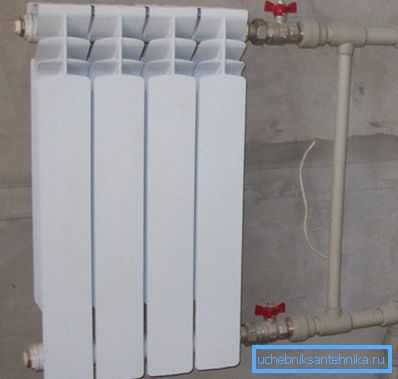

Le caratteristiche elencate dei raccordi idraulici non potrebbero essere più peculiari delle valvole a sfera "americane". Questo tipo di valvole viene utilizzato nella costruzione di sistemi di approvvigionamento idrico e di riscaldamento.

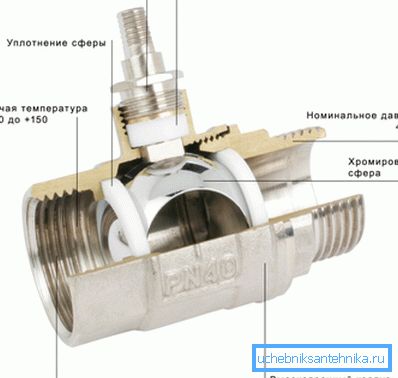

L'elemento di lavoro principale del dispositivo è un otturatore con una caratteristica forma sferica, che ruota all'interno della custodia. C'è un foro passante nella valvola sferica. Quando il foro passante si trova sullo stesso asse con i raccordi del raccordo, viene fornita acqua. Quando il foro è perpendicolare ai fori dei raccordi, l'alimentazione idrica si arresta.

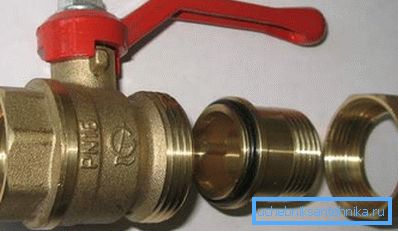

Il design della valvola a sfera non è nuovo ed è ampiamente utilizzato da 100 anni. Ma il più grande interesse sono le gru con la connessione "americana". Tali valvole e accessori sono utilizzati sia in condizioni domestiche che industriali, il che è spiegato dalla semplicità operativa e dall'efficienza.

Altri tipi di accessori americani

L'accoppiamento americano è un raccordo progettato per unire due tubi coassialmente identici o per unire tubi di diverso diametro.

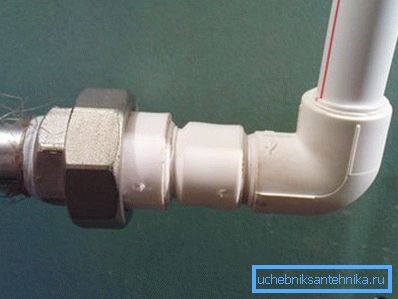

Questo tipo di accoppiamento non è molto diverso dagli accoppiamenti tradizionali. Un lato del raccordo è avvitato su tubi di acciaio, saldati a tubi di rame o saldati a tubi in polipropilene o rame. Un'altra parte del raccordo è una connessione pieghevole di raccordi e dadi.

Per completezza della recensione parleremo del tipo di connessione angolare. La gru angolare con un americano 3 4, così come un semplice raccordo angolare, realizzato con due raccordi e un dado a risvolto, è caratterizzata dalla facilità di installazione con le proprie mani. Docking docking angolare americano garantisce maggiore praticità quando l'installazione viene effettuata in uno spazio limitato.

conclusione

Quindi, abbiamo esaminato cos'è un americano e quali sono le istruzioni per il suo utilizzo. Ora puoi scoprire quale tipo di elemento di connessione è richiesto per il lavoro di installazione e selezionare i componenti necessari per la pipeline.

Ci sono domande che richiedono un chiarimento? Altre informazioni utili possono essere trovate guardando il video in questo articolo.
