Gru angolare - tipi e caratteristiche

21-04-2018
Approvvigionamento idrico

I rubinetti angolari sono valvole piuttosto comuni, utilizzate nelle comunicazioni domestiche, come l'approvvigionamento idrico e il riscaldamento. Di seguito diamo uno sguardo più da vicino alle varietà di questi dispositivi e alle loro caratteristiche.

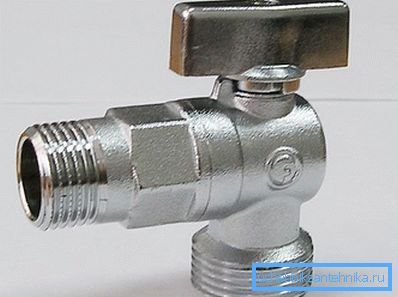

Valvola di tipo angolare

Informazioni generali

Oltre al fatto che le valvole angolari sono valvole di intercettazione, svolgono la funzione di raccordo angolare. ie vengono utilizzati dove, come risultato della particolare posizione della pipeline, è necessaria una rotazione a 90 gradi

Naturalmente, lo scopo principale di questi dispositivi è quello di interrompere il flusso di liquido o gas, ad esempio, per effettuare riparazioni a un impianto idraulico. Puoi usarli per collegare qualsiasi impianto idraulico, sia esso un rubinetto o una cisterna di toilette.

Esternamente, la valvola assomiglia ad un angolo che si adatta con una maniglia o una leva. Quest'ultimo può avere un design molto diverso, ad esempio, la maniglia della gru angolare del campione dell'anno 80 è realizzata sotto forma di un volano di plastica, ma in dispositivi moderni la maniglia sembra un interruttore pulito.

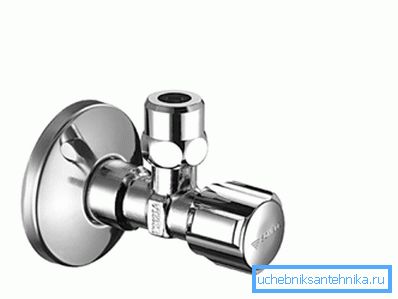

Rubinetto miscelatore

Tipi di gru ad angolo

Oltre al diametro e ad altre caratteristiche tecniche, queste valvole differiscono nei seguenti punti:

Meccanismo di bloccaggio Ci sono:
  • sfera;
  • Valve.
Il materiale da cui è fatto il corpo Il prodotto può essere:
  • in ottone;
  • bronzo;
  • Dall'acciaio inossidabile;
  • Plastic.

Di seguito è riportato un dettaglio delle caratteristiche di tutti i tipi di valvole.

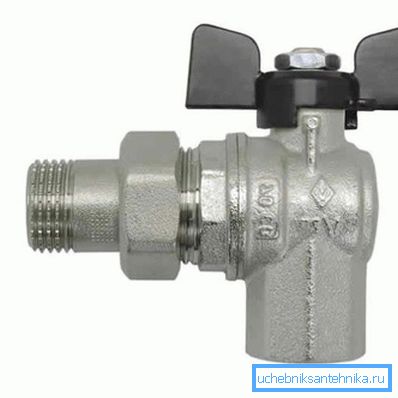

3,4 valvola a sfera angolare

Meccanismo di blocco del dispositivo

palla

Le valvole a sfera sono attualmente il rinforzo dell'angolo più comune. La stitichezza di questo dispositivo è fatta sotto forma di una palla con un foro passante. Quando la palla viene girata con fori perpendicolari al corpo, il passaggio del flusso è chiuso.

La tenuta di questo meccanismo si ottiene utilizzando anelli elastici che si adattano perfettamente alla palla.

Tra i vantaggi di questo design ci sono:

  • Lunga durata utile grazie alla semplicità del meccanismo.
  • Prezzo basso.
  • Tenuta nello stato chiuso, in modo che queste valvole possano essere utilizzate per la pipeline.
  • Capacità di resistere ad alta pressione.
  • Per aprire completamente o chiudere il passaggio, è necessario ruotare la leva di soli 90 gradi, il che è molto conveniente.

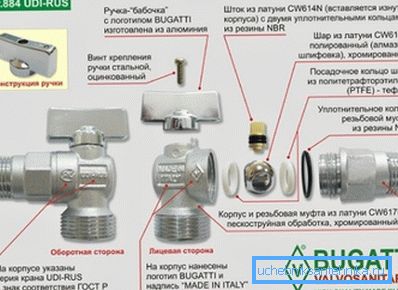

Schema della valvola a sfera del dispositivo Bugatti

Fai attenzione! Nei gasdotti viene utilizzata una valvola del gas speciale, che si distingue per una maggiore tenuta. Pertanto, non può essere sostituito dall'impianto idraulico.

Per quanto riguarda le carenze, questi includono i seguenti punti:

  • Le istruzioni sull'uso delle valvole a sfera richiedono il suo uso solo per l'apertura o la chiusura completa del passaggio, ad es. non può essere usato per regolare il flusso, altrimenti il ​​meccanismo si deteriorerà rapidamente e la valvola inizierà a passare l'acqua.
  • Il dispositivo non viene riparato, quindi quando non funziona, deve essere sostituito.

Poiché nella maggior parte dei casi il compito delle valvole in questione è quello di chiudere completamente il flusso, sono le valvole a sfera ad essere utilizzate per apparecchi sanitari, dispositivi di riscaldamento e gasdotti.

Nella foto - rubinetto della valvola

valvola

Non molto tempo fa, solo i rubinetti delle valvole venivano usati ovunque. Il principio di funzionamento della loro stitichezza si basa sull'uso di un ingranaggio a vite senza fine, che preme il gambo con una guarnizione elastica alla sella con un foro. Di conseguenza, la guarnizione chiude il passaggio.

Quando si ruota il volano-impugnatura, l'ingranaggio a vite senza fine solleva l'asta e quindi apre il passaggio.

Tra i vantaggi di tale prodotto ci sono:

  • La capacità di non solo bloccare il passaggio, ma anche di regolare la testa di flusso.
  • Capacità di resistere ad alta pressione;
  • La capacità di riparare il meccanismo di bloccaggio con le proprie mani.

Insieme con i vantaggi di questo dispositivo, ci sono alcuni svantaggi:

  • Come risultato del fatto che la guarnizione mobile è costantemente in contatto con acqua e una superficie metallica, si consuma rapidamente. Ciò porta alla depressurizzazione della stitichezza e il dispositivo inizia a passare l'acqua. È vero, puoi sostituire la guarnizione da solo. Di norma, il kit comprende un disegno di assieme di una valvola ad angolo di tipo a valvola, che mostra come smontare il prodotto ed eseguire la sostituzione di parti.
  • Per aprire completamente la valvola, è necessario effettuare diversi giri del volano.
  • Poiché il meccanismo è più complesso, fallisce più velocemente delle valvole a sfera.

Per questi motivi, i rubinetti delle valvole di recente vengono utilizzati solo dove è necessario regolare il flusso. (Vedi anche l'articolo Tubature dell'acqua: caratteristiche.)

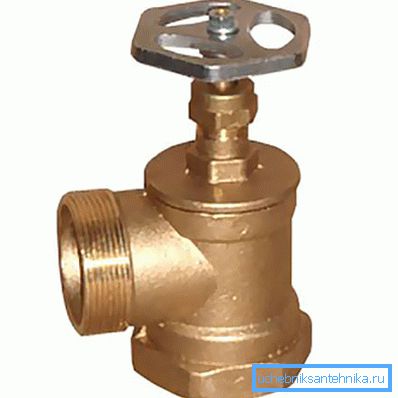

Valvola in ottone

materiale

Non solo il suo costo, ma anche la sua durata dipende dal materiale con cui è realizzato il prodotto.

Pertanto, di seguito consideriamo le caratteristiche principali dei materiali più comuni:

  • L'ottone e il bronzo si distinguono per il fatto che quasi non si accumulano in scala, quindi i prodotti realizzati con questi materiali sono i più resistenti.
  • L'acciaio inossidabile è un materiale durevole, tuttavia la bilancia si accumula su di esso con maggiore forza.
  • Plastica - solitamente usata con tubi di plastica. Nonostante il fatto che la plastica sia un materiale meno durevole dell'acciaio, tali dispositivi sono abbastanza resistenti.

Fai attenzione! Nel mercato puoi trovare gru cinesi in silumin. Nonostante la loro economicità, un tale acquisto può difficilmente essere definito redditizio, poiché questi prodotti falliscono rapidamente.

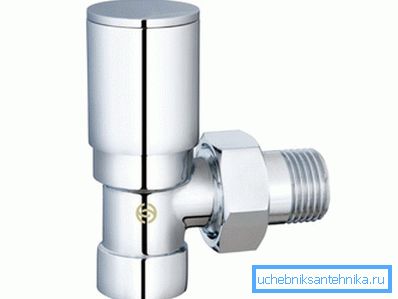

Valvola per scaldasalviette

conclusione

Le valvole angolari sono valvole diffuse e le valvole a sfera sono le più diffuse. Tuttavia, quando si acquista un dispositivo, si dovrebbe prestare attenzione non solo al principio di funzionamento del meccanismo di blocco, ma anche al materiale di cui è fatto.

Dal video in questo articolo è possibile trovare ulteriori informazioni sull'argomento designato.
