Gru con raccordo: dispositivo, applicazione, problemi tipici
Cosa può essere usato la valvola di strozzamento? Qual è la sua performance di design? Queste gru hanno difetti tipici? Proviamo a rispondere a queste e ad altre domande.
A proposito di terminologia
Elimina immediatamente la confusione. In questo caso, sotto l'ugello, intendiamo l'uscita del tubo, che è un tubo corrugato, a spina di pesce. Inoltre, è possibile riscontrare un'altra comprovata comprensione del termine: un tubo per valvole esterne viene spesso definito filettatura esterna.

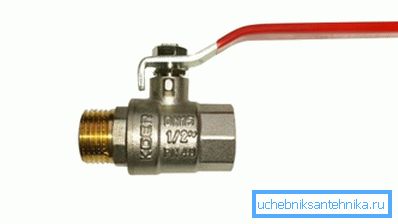

Il raccordo a dado della valvola a sfera sul cartellino del prezzo di solito significa che abbiamo una valvola con filettature esterne e interne, pertanto un raccordo con raccordo a sfera è un prodotto con due filetti esterni.
Curiosamente: spesso viene utilizzata una definizione meno politicamente corretta. La prima variante di esecuzione si chiama mom-dad, la seconda - dad-dad.
applicazione
Dove e per quali valvole possono essere utilizzate le valvole?
- Per la selezione dosata dal serbatoio di liquidi, compreso il cibo. Un tipico esempio è l'imbottigliamento di kvas o birra da un barile. Il raccordo consente di aumentare la lunghezza del beccuccio con un tubo flessibile (in particolare, durante il riempimento in contenitori, a causa delle loro dimensioni non sono inclusi nel vassoio del barilotto).
- Il tubo di scarico (perforato) collegato al raccordo può essere utilizzato per l'irrigazione dei letti.
- Il drenaggio di serbatoi accumulativi con pioggia o acqua di fusione è spesso desiderabile non sul percorso di fronte a loro, ma sui letti o anche oltre i confini del sito.. La possibilità di collegare un tubo alla valvola di scarico aiuterà qui.
- La valvola a sfera dello starter è lo strumento di lavaggio ideale. Installarlo in un tappo cieco di un radiatore di riscaldamento fornirà un minimo di problemi con lo scarico di acqua sporca nel sistema fognario: è sufficiente premere il tubo da giardino sul raccordo con qualsiasi morsetto.
- Infine, non dimentichiamoci del dumping nelle sale tecniche.. Ad esempio, su pavimenti tecnici o in scantinati che vengono utilizzati come magazzini, non è possibile scaricare l'acqua dal montante al pavimento. La valvola con il raccordo consentirà di prendere nel sistema fognario della casa.
dispositivo
Quale potrebbe essere il dispositivo delle gru a strozzo?
Scatola dell'acqua

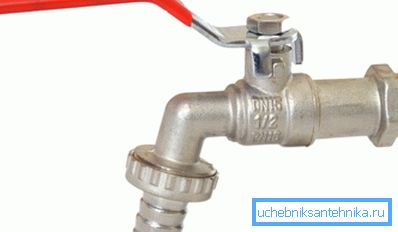

Un 1-2 rubinetto dell'acqua con un soffocamento è diverso da qualsiasi altro rubinetto dell'acqua, infatti, solo da questo soffocamento invece di un beccuccio. Il corpo della gru è solitamente in ottone (spesso cromato); l'acqua è sovrapposta a un Kranbuksa convenzionale, compatibile con qualsiasi miscelatore domestico.
Il grande vantaggio del prodotto è la semplicità della sua riparazione. Quando si effettua una guarnizione in gomma, cambia con la stessa facilità con cui si agita in un mixer. Se esce da una Kranbuksa in piedi, la sua sostituzione non diventerà un problema: il prezzo di una nuova boccola non supera i 40 - 45 rubli.
Utile: kranbuksa in ceramica molto più resistente e, a differenza della vite, non richiede manutenzione. Tuttavia, è adatto solo per liquidi con una piccola quantità di impurità fini. Inoltre, la capacità della scatola in ceramica è leggermente inferiore al maschiatore.
sughero
Nei famigerati barili di kvas e birra, un paio di decenni fa, venivano installati principalmente tappi di sughero. Come sono organizzati?
Il tubo nella forma di un tronco di cono con una scanalatura passante ruota in un corpo di ottone; le parti rettificate garantiscono la tenuta. Di norma, per ragioni di igiene con i liquidi alimentari, si utilizzano tappi in sughero a tensione: il contatto con il premistoppa è ovviamente inutile in questo caso.
BALL

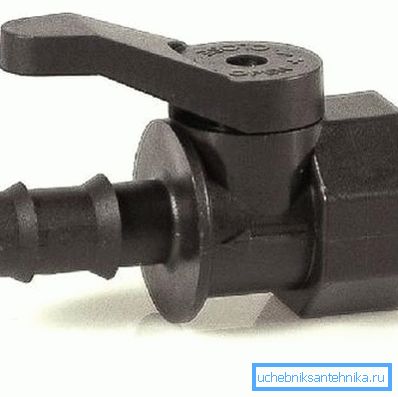

Come funziona una valvola a sfera: uno scarico con raccordo o altro?
La spina girevole con foro passante è sostituita da una sfera. Rod: un oggetto separato; Entra nella scanalatura della palla e viene fornito con una comoda maniglia. La tenuta è garantita da una coppia di sedi in PTFE o Teflon tra la sfera e il corpo, nonché da una guarnizione anulare attorno allo stelo, realizzata nello stesso polimero.
dimensioni
Un rubinetto dell'acqua impone restrizioni sul diametro della filettatura da collegare: quando l'area del foro nella sella è inferiore a un centimetro quadrato, è semplicemente inutile collegarla a un tubo con un diametro di 40 mm.
La gamma di dimensioni popolari di sughero e valvole a sfera va da DN15 a DN25. I grandi diametri sono rari esotici semplicemente perché il tubo delle dimensioni appropriate è difficile da tirare sul raccordo.
Spesso i prodotti sono contrassegnati in pollici. Ecco la tabella di corrispondenza delle dimensioni:
controllo | Dimensioni della filettatura del tubo in pollici |
15 | 1/2 |
20 | 3/4 |
25 | 1 |
32 | 1 1/4 |
problematica
Quali problemi possono sorgere quando si utilizzano gli elementi valvolari descritti? Come risolverli con le tue stesse mani?
Il problema | decisione |

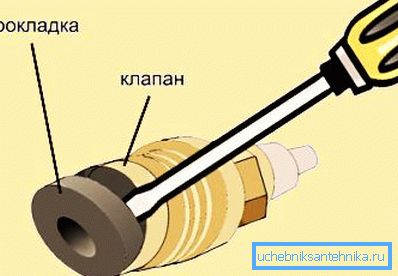

La valvola dell'acqua scorre quando chiusa | Pulire il sedile con il Kranbukse non imballato, sostituendo la guarnizione |
Girare l'acqua | Sostituzione di Cranbooks |
Il rubinetto dell'acqua aperta scorre lungo lo stelo | Imballaggio della ghiandola Per kranbuksy con sigilli in gomma il manuale di riparazione è quello di sostituirli |
Quando si gira la valvola del sughero scorre da sotto il tappo | Il tappo di tensione è serrato con un dado sul gambo |
Spegnere la spina richiede un grande sforzo. | Il dado dello stelo si allenta |
La valvola a sfera scorre attraverso lo stelo | Stringere il dado che preme la guarnizione dello stelo. In sua assenza, una rondella addizionale di dimensioni adeguate viene posta sotto l'impugnatura, dopo di che la maniglia viene attratta all'asta |
Tubo flessibile e raccordo per capezzolo | Morsetto stretto Quando il tubo è rotto, i primi da 5 a 8 cm vengono tagliati; il tubo flessibile è nuovamente aggraffato sul raccordo |
conclusione
Speriamo che la nostra conoscenza di un tipo relativamente esotico di valvole sia stata abbastanza istruttiva. Come sempre, il video in questo articolo introdurrà il lettore a materiale aggiuntivo. Buona fortuna!
