La valvola di accoppiamento DN15 progettata per il collegamento a un tubo da mezzo pollice è un dispositivo abbastanza universale. Fornisce una tenuta sufficiente della sovrapposizione del canale e, se necessario, si apre facilmente e consente di controllare il flusso di liquido o gas nella tubazione.

Tuttavia, l'uso di tali gru ha una serie di sfumature, e quindi di seguito forniremo alcuni suggerimenti utili.

Design del prodotto

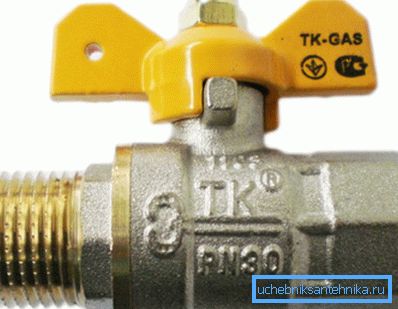

La valvola del gas a sfera di accoppiamento, così come i prodotti destinati a tubi dell'acqua, linee di carburante e altre comunicazioni, ha un design abbastanza semplice. Da un lato, semplifica il processo di produzione dei prodotti (da cui il prezzo abbastanza abbordabile) e dall'altro aumenta l'affidabilità del funzionamento di questa unità.

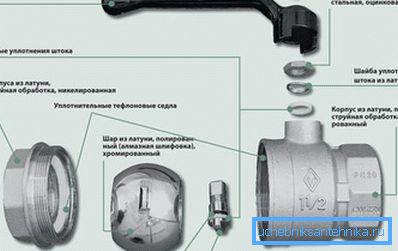

Gli elementi principali del sistema sono:

• Il corpo del prodotto è un frammento di un tubo del diametro corrispondente con espansione, all'interno del quale si trova il meccanismo di blocco stesso. La sezione trasversale della gru è solitamente fissata nella marcatura: ad esempio, la valvola a sfera per muffola DN 65 è adatta per l'installazione su tubi con un diametro di 2? pollici.
• Guarnizioni: anelli a forma speciale in teflon o altri polimeri, che forniscono la tenuta del canale quando il meccanismo è nello stato chiuso.

Fai attenzione! La presenza di guarnizioni appropriate è un fattore decisivo che garantisce il successo durante le riparazioni. Quindi, quando possibile, quando acquisti una gru, vale la pena acquistare un set di tali parti, poiché si consumano più velocemente.

• Una sfera di bolt è una sfera di metallo con un foro passante, che, di fatto, passa attraverso il contenuto del tubo. Va notato che il GOST sulla valvola a sfera prevede la presenza di entrambi un passaggio completo (il diametro del foro corrisponde al diametro del tubo) e un passaggio rastremato. Quando si sceglie un modello per l'installazione, è opportuno chiarire ulteriormente questa funzione.
• Asta, controllando il movimento della sfera di serraggio.
• Maniglia utilizzata per aprire e chiudere il rubinetto. A seconda del modello, il dispositivo può essere dotato sia di una gru a farfalla standard che di una maniglia a leva che consente di controllare la struttura con meno sforzo.

Questo sistema funziona in modo semplice: quando si ruota la manopola, la sfera ruota e il lume del foro nella sfera è allineato con il lume del tubo. Maggiore è la proporzione di questa combinazione, maggiore è il contenuto della testa.

Operazione della gru

Metodi di selezione e installazione

Prima di acquistare e installare un prodotto di questo tipo, è necessario comprendere l'intero elenco di parametri.

Di seguito forniamo raccomandazioni che ti permetteranno di evitare problemi associati all'uscita della gru durante il funzionamento.

• La prima cosa a cui devi prestare attenzione è il design della connessione. Secondo gli esperti, il tipo di tensione fornisce una maggiore tenuta rispetto al premistoppa, perché è quello di dare la preferenza a tali prodotti.
• Successivamente, guarda il diametro. È importante che le sezioni della valvola stessa e del tubo coincidano perfettamente, in modo da studiare attentamente la marcatura. Quindi, per la condotta da tre pollici selezioniamo il giunto sferico DN80.

• Quello che segue è il tipo di filo. In vendita puoi trovare modelli con qualsiasi combinazione di taglio esterno e interno (accoppiamento-giunto, raccordo-unione, unione-unione), quindi è molto importante pensare in anticipo a quale modello abbiamo bisogno.

• Infine, su alcuni prodotti viene indicata la direzione preferita del flusso d'acqua. Se si sceglie una valvola di questo tipo, è necessario installarla secondo la marcatura: in questo modo il lavoro della parte di bloccaggio sarà più affidabile.
• Infine, vale la pena guardare la penna. Le sue dimensioni dovrebbero consentire senza ostruzioni di aprire e chiudere completamente il rubinetto, in modo che in spazi ristretti (ad esempio, in un contenitore sanitario) sia preferibile utilizzare le maniglie a farfalla.

I prodotti per tubi di accoppiamento sono assemblati con le loro mani non più difficili di qualsiasi altro:

• Sul filo avvolgimento avvolgimento idraulico, fornendo un collegamento di tenuta.
• Installiamo la gru, avvitando manualmente le chiusure.
• Quindi, stringere definitivamente la connessione utilizzando una chiave regolabile, dopo di che controlliamo la tenuta.

Fai attenzione! Non è necessario serrare tutta la lunghezza della filettatura del tubo, poiché in alcuni casi ciò può portare alla distruzione del giunto sotto carico eccessivo.

Riparazione autonoma

Una delle spiacevoli caratteristiche del design di accoppiamento è la complessità della loro riparazione. Tuttavia, se sai come (e hai a disposizione un set di anelli di tenuta di scorta), puoi persino riparare una valvola a tre vie con un meccanismo piuttosto estroso.

L'istruzione è:

• Smontiamo il prodotto, dal momento che la riparazione richiederà manipolazioni piuttosto complicate. Se abbiamo una valvola a sfera installata correttamente, la frizione dovrebbe allentarsi senza grandi sforzi e danni.
• Spegni il blocco maniglia, quindi rimuovilo dalle guide.
• Usando la chiave regolabile, svolgere il corpo valvola stesso. Qui devi stare attento, perché lo sforzo avrà bisogno di molto, ma non dovrebbe danneggiare il thread.

• Tiriamo fuori la sfera e gli anelli di tenuta, dopo di che esaminiamo attentamente tutti i dettagli.
• Se la palla non ha danni, il prodotto può essere riparato. Per fare questo, sostituiamo gli anelli, installando nuove guarnizioni in Teflon del diametro appropriato.

Fai attenzione! In alcuni casi, la sostituzione stessa richiede la palla stessa, ma in genere anche la condizione del corpo lascia molto a desiderare. Quindi è necessario installare un nuovo prodotto con un margine di sicurezza adeguato.

• Eseguendo le operazioni in ordine inverso, assembliamo la gru e la installiamo al suo posto. Controlliamo la qualità delle prestazioni del lavoro eseguendo una fornitura di prova di acqua.

conclusione

Non solo un idraulico professionista può scegliere, installare e persino riparare una valvola a sfera continua con una valvola a sfera. Se studi i suggerimenti di cui sopra, oltre a visualizzare il video in questo articolo, qualsiasi master che abbia l'abilità e la pazienza si occuperà di questo compito.
