Gru du-80 sul tubo da 80 mm: versioni e loro confronto

Quali valvole di arresto possono essere utilizzate su una condotta da 80 mm? Conosceremo il lettore con i disegni delle gru esistenti e cercheremo di confrontare la loro funzionalità. Stabiliremo immediatamente che la portata della nostra attenzione sarà limitata all'impianto idraulico: ad esempio, una valvola a tre vie bitume con un'unità di controllo del riscaldamento 80 rimarrà fuori considerazione.

Aree di applicazione

Per iniziare, scopriamo esattamente dove possono essere utilizzate le comunicazioni di un condominio e le valvole di intercettazione DU80.

• Riscaldamento ingresso principale. Le valvole di intercettazione che interrompono l'uscita della casa dalle autostrade possono essere collocate non solo nel pozzo termico, ma anche nel seminterrato, a condizione che il percorso passi direttamente attraverso di esso.

Nota: in questo caso, i rubinetti rimangono nell'area di responsabilità dell'organizzazione di trasporto del calore, nonostante la loro posizione all'interno del perimetro della casa. La zona di responsabilità passa attraverso la prima flangia del tubo delle valvole di ingresso del gruppo dell'ascensore.

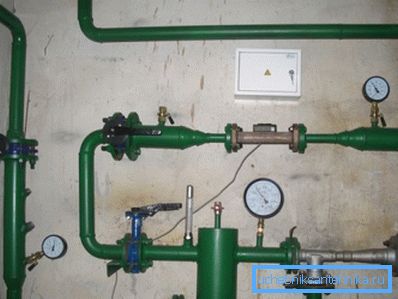

• Hub dell'ascensore. In esso, i raccordi da 80 millimetri possono essere utilizzati all'ingresso, tra l'ascensore e il circuito di riscaldamento, e nelle connessioni dell'acqua calda.
• Contatore dell'acqua nel sistema dell'acqua fredda.
• Infine, con l'aiuto dei rubinetti, alcune sezioni dei circuiti di alimentazione dell'acqua o di riscaldamento possono essere tagliate.

Opzioni di esecuzione

Che tipo di valvole vengono utilizzate nelle comunicazioni di ingegneria dell'edificio?

Valvole a saracinesca

Il più comune portone a cuneo in ghisa è un design a stelo retrattile, l'espansione all'estremità della quale regge un paio di guance in ghisa con specchi in ottone. Una coppia di specchietti di risposta inseriti nelle scanalature dell'alloggiamento. Lo stelo viene fornito ruotando il volantino con una boccola filettata.

Il principale vantaggio della valvola è una resistenza idraulica relativamente bassa: le guance in posizione aperta vengono completamente rimosse all'esterno del flusso.

svantaggi:

• La necessità di un riempimento periodico della ghiandola. Viene prodotto anche quando è inattivo.
• La formazione di depositi sugli specchi e, di conseguenza, la necessità della loro periodica macinazione.
• Usura rapida a cuneo.

Valvola a vite

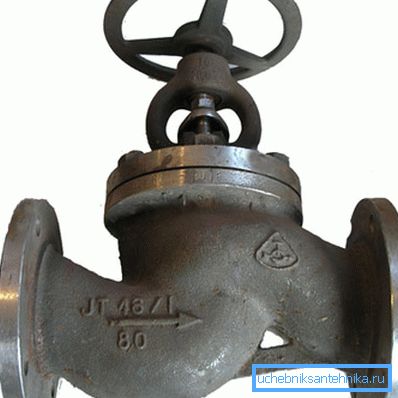

La maniglia o la farfalla è collegata direttamente all'asta mobile, che è avvitata nella filettatura nel coperchio del corpo valvola. Una valvola dotata di una guarnizione è fissata in modo mobile all'interno dello stelo, che chiude l'apertura nella sede.

L'unico vantaggio di questo progetto rispetto allo sfondo del precedente è che è molto più semplice rivedere la valvola a vite DN80 con le proprie mani rispetto alle valvole della stessa dimensione. Né la saldatura del cuneo, né la laboriosa digrignazione delle guance sono necessarie: basta solo riempire la ghiandola e cambiare la guarnizione.

Tutte le altre caratteristiche del design sembrano piuttosto noiose.

• La resistenza idraulica è massima tra tutti i tipi di valvole di arresto a causa delle dimensioni ridotte del foro nella sede e della forma complessa del corpo.
• L'installazione è possibile solo in una posizione rispetto al flusso dell'acqua: deve premere sulla valvola dal basso. Il controcorrente garantisce la separazione della valvola e il relativo colpo d'ariete.
• La guarnizione paronitica con l'inevitabile erosione della sella richiede un grande sforzo durante la chiusura e la gomma più morbida ha una vita molto breve.

Valvola a spillo

Il fermo di terra con canale passante ruota in un alloggiamento di ottone o ghisa. La tenuta sull'asta per grandi dimensioni della gru è fornita, di regola, sempre dello stesso ripieno.

Curiosamente, nonostante la semplicità del design, il prezzo della valvola in sughero è 1,5 - 2 volte superiore a quello della valvola della stessa misura standard.

Il vantaggio del design è una resilienza piuttosto elevata e una semplice manutenzione, che si riduce solo al confezionamento periodico della ghiandola. Lo svantaggio principale è uno sforzo molto significativo richiesto per trasformare il tappo.

Valvola a sfera

La valvola a sfera del dispositivo DU80 assomiglia un po 'a un tappo: in questo caso, l'acqua viene bloccata ruotando l'otturatore di 90 gradi.

Le differenze, tuttavia, più che le somiglianze:

• Il tappo ha la forma di una palla con un canale passante, con un diametro uguale alla tubazione collegata.
• Sigillare la sfera con una coppia di sedi anulari realizzate in Teflon o Teflon, polimeri con un basso coefficiente di attrito. Quindi, uno sforzo molto moderato di girare il bullone.
• Al posto della ghiandola, la valvola a sfera da 80 mm è dotata di un anello di tenuta in fluoroplastica o teflon con un dado di regolazione. Permette di premere un sigillante, compensandone l'usura.

A proposito: è necessario stringere la guarnizione dello stelo, di regola, dopo 1000 o più cicli di scatto.

Il corpo valvola può essere realizzato in ottone e acciaio, può essere pieghevole o completamente saldato, fornito con flange, tubi per saldatura o filettatura di tubi di accoppiamento. Il bullone è in ottone cromato o nichelato, meno spesso in acciaio inossidabile.

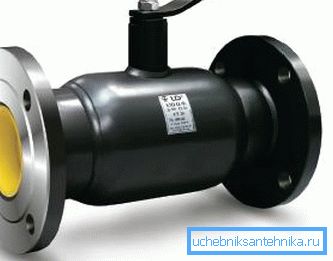

Ad esempio, presentiamo le principali caratteristiche di uno dei prodotti domestici di questo tipo. Il modello per noi sarà una valvola a sfera KSHTF DU80 RU25.

valutazione

L'autore rischia di sembrare prevenuto, ma si lascia comunque dare una caratteristica estremamente lusinghiera di questo tipo di valvole. Giudica tu stesso:

• La resistenza idraulica, che crea una valvola a sfera DN 80 - 80 mm, è superiore. Precisamente questo: il sedimento e la ruggine nella sezione diritta del tubo creano una maggiore resistenza al flusso d'acqua rispetto a un foro pieno nella valvola a sfera inossidabile.
• La gru di servizio non è praticamente richiesta. A proposito di riparazioni e controlli, puoi dimenticarti.
• Installazione - in qualsiasi posizione e con qualsiasi direzione del flusso d'acqua.

Sembra che l'istruzione sulla scelta degli elementi di valvole e accessori sia abbastanza ovvia. Tutte le soluzioni concorrenti sullo sfondo di una valvola a sfera sembrano estranee.

conclusione

Speriamo che le nostre raccomandazioni aiuteranno il lettore a scegliere la soluzione ottimale per i propri scopi. Come al solito, ulteriori materiali possono essere studiati visualizzando il video in questo articolo. Buona fortuna!
