Gru in pollici: caratteristiche costruttive e operative

In questo articolo discuteremo le principali differenze tra il sistema di misurazione pollici e quello metrico. Considereremo anche le caratteristiche della scelta delle valvole per la condotta.

L'argomento dell'articolo è di notevole interesse, dal momento che sul mercato viene presentata una vasta gamma di attrezzature idrauliche, le cui dimensioni non sono determinate nei normali millimetri. Ad esempio, puoi trovare una gru da mezzo pollice in vendita e cosa pensi che significhi questa misura?

La differenza nei valori di misurazione

Al fine di chiarire immediatamente la differenza nei valori di misurazione, notiamo che il sistema di misurazione in pollici è tradizionalmente utilizzato nella costruzione di condotte e nella selezione delle valvole di arresto.

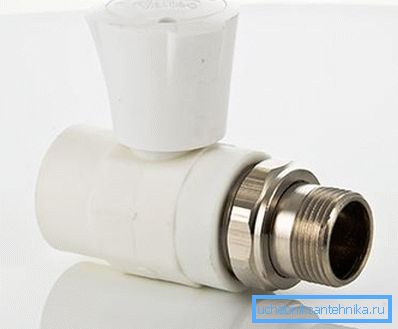

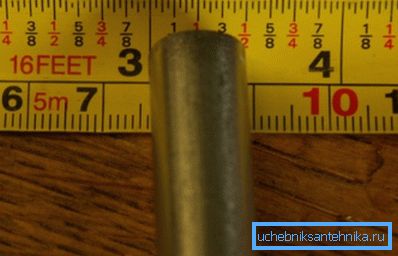

Il pollice inglese (pollici) è indicato con una scrittura pari a 25,4 mm nel sistema di misurazione metrica. Pertanto, non è difficile convertire i valori correnti utilizzati nella selezione di tubi e raccordi in millimetri, è sufficiente equipaggiare con un calcolatore.

Ad esempio, calcoliamo quale sistema di misurazione metrica analogico corrisponde a un tocco da 2 pollici. Per fare ciò, moltiplicare per 25,4 per 2 e ottenere 50,8 mm.

Quindi, le istruzioni di calcolo sono teoricamente semplici, ed è anche facile calcolare le dimensioni di un tocco in pollici. Resta da considerare in che modo queste quantità sono combinate con le dimensioni dei tubi.

Caratteristiche del diametro della pipeline

Come già accennato, è facile calcolare quanto un rubinetto è 1 2 pollici in mm. Ma cosa è necessario sapere per raccogliere le valvole per il gasdotto?

Attualmente, quando si costruiscono reti di approvvigionamento idrico interne, la soluzione più diffusa è quella in metallo-plastica, polipropilene, meno spesso con tubi interamente in acciaio o rame.

Non è un segreto che tutti questi tubi con un diametro esterno simile avranno un diametro interno diverso, poiché il tubo d'acciaio sarà più sottile di un prodotto simile fatto di materiali polimerici.

Pertanto, quando si determinano le dimensioni della tubazione e la sua conformità con le dimensioni delle valvole, è necessario tenere conto dei seguenti valori:

• spessore della parete;
• diametro interno - caratteristiche condizionali degli elementi del gasdotto, sia tubi che raccordi;
• diametro nominale (D) - il valore nominale del diametro interno, indicato in millimetri e arrotondato all'intero valore;
• diametro nominale dn;
• diametro esterno.

Da quanto sopra, ne consegue che se la valvola è di 1 8 pollici (diametro interno) con filettatura interna è femmina, allora anche il diametro esterno del tubo con filettatura esterna dovrebbe essere 1/8.

Di conseguenza, guardiamo la tabella precedentemente indicata, quanto sarà 1/8 e vedremo 3,2 mm. Cioè, abbiamo ottenuto il diametro interno del rubinetto e l'esterno del tubo in millimetri.

Dispositivo della gru sferica di pollice

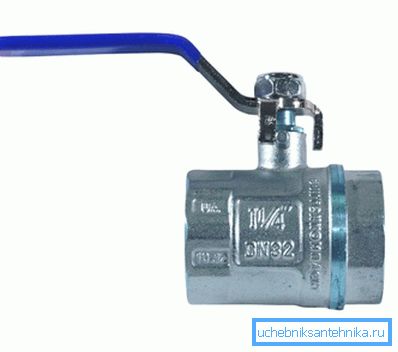

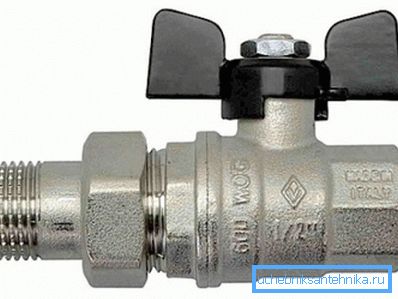

Quando diciamo una gru di un pollice e un quarto, spesso intendiamo i cosiddetti dispositivi di bloccaggio a mezzo giro con otturatore a sfera. Considera come è organizzata questa apparecchiatura e cosa devi tenere presente quando la scegli.

La valvola a sfera è un tipo di valvole di arresto del tubo, l'elemento di bloccaggio nella cui costruzione è realizzato sotto forma di una sfera.

Oggi, le valvole a mezzo giro con valvole sferiche sono considerate una delle più moderne, progressive e allo stesso tempo semplici da installare e mantenere tipi di valvole. Tali gru sono comunemente utilizzate nella costruzione di condotte che trasportano fluidi liquidi e gassosi.

L'otturatore mobile a forma di sfera presenta un foro passante assiale, che in una determinata posizione coincide con un foro passante nel corpo della gru. Quando i fori coincidono, il flusso di acqua passa liberamente, mentre allo stesso tempo, se i fori nell'alloggiamento e nel cancello non coincidono, il flusso viene bloccato. Ad esempio, la saracinesca sarà completamente chiusa se la sfera viene ruotata di 90 gradi attorno al proprio asse.

Una valvola a passaggio totale è dotata di una sfera di barriera con un diametro del foro passante simile al diametro interno dell'ugello, che è collegato alla tubazione.

A causa della conformità dei parametri dei parametri del foro della tubazione si riduce al minimo il livello delle perdite idrauliche, che distingue questi dispositivi da altri tipi di valvole. Pertanto, la valvola a sfera è attualmente utilizzata come principale tipo di dispositivo di blocco sulle sezioni lineari dei gasdotti.

Un elemento importante nella progettazione della valvola a sfera sono "selle", realizzate in anelli fluoroplastici. La presenza di "selle" fornisce una giunzione completa di bullone e alloggiamento, tenuta, scorrevolezza e facilità di rotazione del tubo.

Importante: la presenza di sedi in PTFE limita la temperatura del mezzo trasportato a + 200 ° C.

Riassumendo quanto sopra, notiamo i vantaggi caratteristici delle valvole a sfera del tipo a sfera:

• semplicità del dispositivo;
• tenuta della custodia e dell'otturatore;
• dimensioni compatte;
• la semplicità della configurazione della parte di flusso e la quasi completa assenza di zone stagnanti;
• facilità di gestione;
• tempo limitato necessario per eseguire il giro dell'otturatore;
• possibilità di funzionamento durante il trasporto di sostanze viscose, fanghi, sospensioni, polpe, ecc.

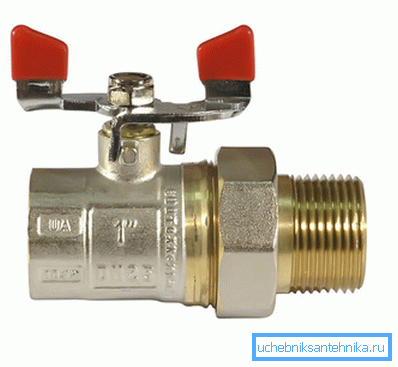

Importante: tali dispositivi sono caratterizzati da un importante inconveniente: la presenza di una zona "morta" quando si ruota il bullone con un volano a sbalzo. Questo inconveniente è abbastanza compensato da una gru equipaggiata con un volano-agnello.

Dispositivo e funzionamento della gru a valvole

Insieme alle valvole, è impossibile non notare la presenza di rubinetti delle valvole, che sono comunemente usati nella costruzione di condutture domestiche e industriali.

Tra i vantaggi di questo tipo di valvole ci sono i seguenti:

• elevato grado di manutenibilità rispetto alle controparti palla;
• prezzo ragionevole;
• una vasta gamma di offerte a causa della varietà di modifiche;
• facilità di installazione;
• possibilità di utilizzo come valvole di intercettazione e controllo (per confronto, una valvola a sfera è solo valvole di intercettazione).

Tra gli svantaggi, notiamo una minore durabilità rispetto alle controparti a sfera. D'altra parte, il dispositivo, se necessario, può essere smontato, scoprire la causa del guasto e ripararlo da soli.

Una valvola a valvola singola convenzionale è costituita dai seguenti elementi strutturali:

• alloggiamento in rame, ottone o acciaio inossidabile;
• beccuccio (separato o inseparabile dal corpo);
• volano fissato all'asta;
• il meccanismo di bloccaggio è un albero motore di un worm o di un tipo ceramico.

Come già accennato, nei dispositivi a valvola vengono utilizzati due tipi di meccanismi di bloccaggio. Considera le caratteristiche della loro applicazione.

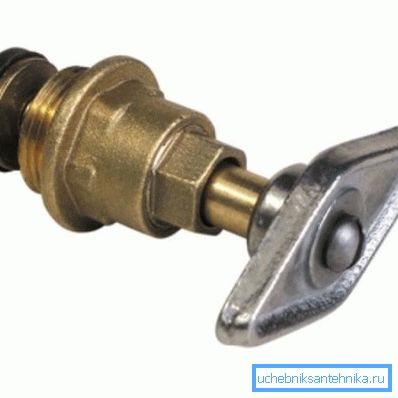

Il meccanismo di bloccaggio del tipo a vite è guidato da diverse spire del volano attorno al suo asse. L'asta elicoidale all'estremità opposta al volano è dotata di una guarnizione in gomma o in pelle.

La guarnizione è nel processo di rotazione adiacente alla "sella" e quindi chiude la fornitura di acqua. Viceversa, se si ruota il volano nella direzione opposta, la guarnizione si allontana dalla "sella" e l'acqua passa senza impedimenti.

Importante: il problema più comune in tali meccanismi è il diradamento della guarnizione e, di conseguenza, il verificarsi di perdite. Le istruzioni per la riparazione sono semplici, è sufficiente smontare la valvola, rimuovere la vecchia guarnizione e installare una nuova guarnizione al suo posto.

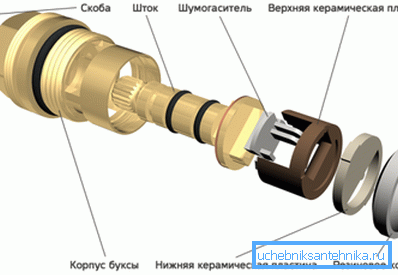

Il meccanismo di bloccaggio sotto forma di scatola di gru in ceramica è un'opzione più progressiva rispetto a un dispositivo a vite senza fine.

L'otturatore è un nucleo con due piastre in ceramica combinate, una delle quali è fissa, e la seconda ruota attorno al proprio asse. Nel processo di rotazione dello stelo del piatto si combinano o, al contrario, tra di loro c'è un varco, attraverso il quale scorre l'acqua.

Tra i vantaggi di questo tipo di cancello, si osservi quanto segue:

• coppia bassa, perché il dispositivo è a mezzo giro;
• durata dell'otturatore dovuta al fatto che le parti in ceramica sono molto più resistenti della guarnizione in gomma;
• facilità di riparazione, poiché l'otturatore non viene riparato, ma cambia completamente, nonostante il suo prezzo sia basso.

conclusione

Quindi, ora abbiamo un'idea generale di ciò che costituisce una gru 3 4 pollici e prodotti simili con altre dimensioni. Ancora una volta, abbiamo considerato le caratteristiche dei dispositivi di blocco del dispositivo adattati per l'installazione su tubi in pollici.

Hai qualche domanda? Troverai risposte più complete guardando il video in questo articolo.
