Gru per riscaldamento radiatore: palla, dispositivi a cono,

Se hai intenzione di iniziare a riparare tubi o batterie per conto tuo, è imperativo capire quali rubinetti mettere sui radiatori. La presenza di valvole di arresto correttamente selezionate ed efficienti consente non solo di scollegare i dispositivi di riscaldamento per la riparazione e la manutenzione, ma anche di regolare la quantità di refrigerante che entra nelle batterie.

Nel nostro articolo parleremo di quali gru possono essere montate e descriviamo anche le loro caratteristiche principali.

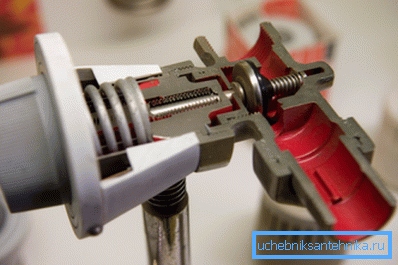

Una varietà di valvole e valvole viene utilizzata per controllare il funzionamento del sistema di riscaldamento.

Dispositivi di blocco

palla

Le gru utilizzate per l'installazione in un sistema di riscaldamento ambientale devono essere divise in due gruppi: spegnimento e controllo. Questa divisione è in gran parte arbitraria, poiché le valvole di intercettazione consentono anche di regolare il movimento del liquido di raffreddamento. Naturalmente, in questo caso, la precisione della regolazione è piuttosto bassa, ma è possibile tagliare la batteria dalla fonte d'acqua.

Ball Design

La più semplice e più usata varietà di gru è la palla:

  • La valvola a sfera è progettata per spegnere il radiatore. Il suo design consente di installare il dispositivo sia in posizione aperta che chiusa, in modo che la regolazione avvenga in base al principio "c'è calore - non c'è calore".

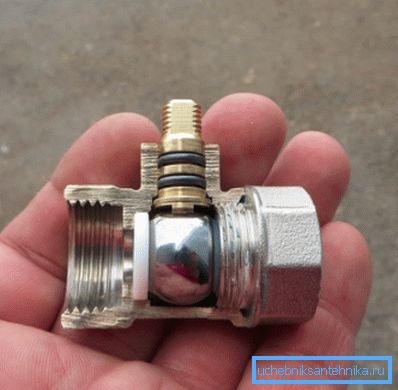

Le valvole a sfera per radiatori offrono una regolazione a due vie

Fai attenzione! In linea di principio, la valvola può anche essere fissata in una posizione intermedia, ma la sua velocità di usura aumenta più volte a causa dell'attrito di particelle sospese in acqua contro l'elemento di bloccaggio. Quindi è meglio non farlo senza estrema necessità.

  • Il blocco del flusso di refrigerante viene effettuato a causa del movimento di una sfera metallica con un foro coassialmente con un gioco del tubo. Quando si gira la maniglia della gru in azione, viene la canna che trasforma la sfera all'interno del corpo, combinando il buco con il lume del tubo.
  • Di norma, le parti della gru sono realizzate in acciaio, bronzo o ottone. Le guarnizioni in fluoroplastica sono responsabili della sigillatura dei giunti e delle parti di intercettazione che, se necessario, possono essere sostituite con le proprie mani.
  • L'accesso al radiatore viene effettuato con un dado convenzionale o con l'aiuto di "americano".
Disegno della palla con un americano

cono

A differenza delle valvole a sfera, le valvole a cono consentono di regolare il flusso del refrigerante in modo più fluido. Questo è fornito dalle caratteristiche del loro design:

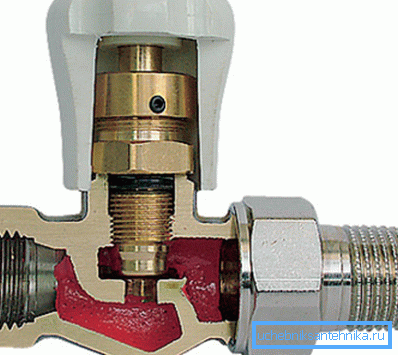

Dispositivo sezionale
  • L'elemento di bloccaggio è un'asta rastremata, sulla cui superficie è applicata la filettatura.
  • Quando ruotiamo il volano, l'asta si muove lungo il filo, spostandosi sul piano verticale.
  • Nella posizione più bassa, il lume del tubo si sovrappone completamente. La tenuta della sovrapposizione è assicurata da cuscinetti elastici posti sulle scanalature anulari dello stelo.
  • Sollevando la parte di bloccaggio, apriamo il lume e il refrigerante inizia a fluire nel radiatore.

Fai attenzione! La regolazione del clima interno può essere solo approssimativa, riducendo o aumentando la quantità di acqua calda in ogni batteria.

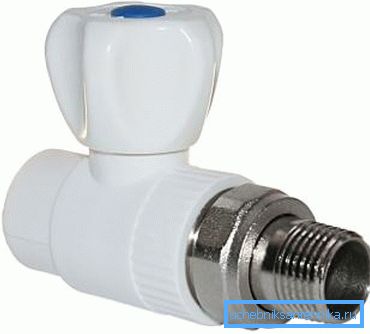

Modello in custodia in polipropilene

In pratica, i rubinetti a cono in bronzo o ottone per i radiatori di riscaldamento sono più spesso utilizzati: solo i sistemi sono completati con polipropilene, alcuni dei quali sono anch'essi in plastica. Ciò è dovuto alla resistenza relativamente bassa e alla resistenza all'usura dei polimeri rispetto alle leghe idrauliche.

D'altra parte, i rubinetti in polipropilene per i radiatori costano un po 'meno, quindi, in condizioni di deficit di bilancio, possono essere utilizzati.

La gru di Mayevsky

Quando il refrigerante viene versato nel sistema di riscaldamento, l'aria entra all'interno con acqua o antigelo.

Per rimuoverlo, usa dispositivi speciali: i cosiddetti rubinetti Mayevsky:

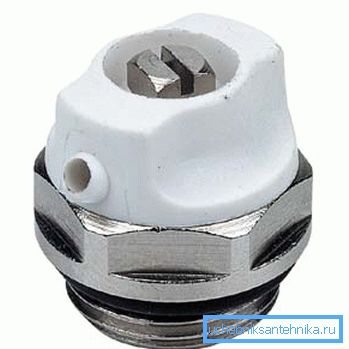

Dispositivo di scarico dell'aria
  • Il design di un prodotto del genere è piuttosto semplice: si basa su un'asta di bloccaggio installata in un alloggiamento filettato con un tappo del radiatore.
  • L'asta viene messa in movimento con un cacciavite o con una chiave speciale, aprendo il lume del tubo nella sella.

Fai attenzione! Se possibile, acquista le valvole per un cacciavite, perché perderai la chiave regolarmente, il che non è sorprendente: dovranno usarlo una o due volte l'anno.

  • Va tenuto presente che la capacità di una tale gru è piccola, quindi, per esempio, non si dovrebbe metterlo sul serbatoio di espansione: sarà necessario scaricare l'aria in eccesso per circa un'ora. In una tale situazione, una valvola convenzionale o una valvola dell'acqua con un becco verso l'alto è più adatta.

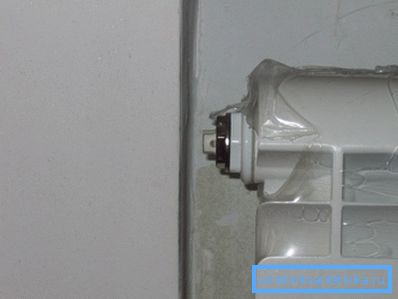

Foto della valvola installata

Valvole di controllo

Principio di funzionamento

Il rubinetto di regolazione sul radiatore di riscaldamento è un dispositivo che consente di controllare automaticamente il movimento del liquido di raffreddamento.

Il design di questi prodotti è piuttosto complicato, ma funziona anche in modo molto più efficiente rispetto alle valvole per la regolazione manuale:

  • Per la percezione della temperatura esterna incontra il soffietto - un contenitore pieno di liquido o gas. All'aumentare della temperatura, il soffietto si espande, influenzando il gruppo regolatore.
Design Thermohead

Fai attenzione! Il prezzo dei dispositivi liquidi e pieni di gas è quasi lo stesso, ma le caratteristiche del lavoro sono diverse. Pertanto, i modelli a gas reagiscono più rapidamente ai cambiamenti di temperatura, ei modelli liquidi trasmettono in modo più accurato l'effetto sul flusso di refrigerante.

  • Il soffietto espanso preme contro lo stelo della valvola, che cade e chiude gradualmente la sella della valvola attraverso la quale l'acqua calda entra nella batteria.
  • Una volta raffreddato, si osserva la situazione opposta: lo stelo si alza e il lume della sella si espande.

Il grado di compressione iniziale del soffietto da noi impostato, sia impostando il valore di temperatura desiderato sul display digitale, sia ruotando la manopola di regolazione meccanica. È anche possibile collegare la valvola termica con sensori esterni: in questo caso, il movimento dell'asta non è controllato dal soffietto, ma dal servoazionamento sotto l'azione di un impianto elettrico o idraulico.

Installazione della valvola termostatica

Tra gli specialisti, la questione se sia necessario installare i rubinetti sui radiatori non viene praticamente discussa. Anche l'installazione di una valvola a sfera semplice offre una serie di vantaggi e la disponibilità di un termostato di alta qualità, e ancora di più. Tuttavia, l'istruzione consiglia quando si installano tali dispositivi per seguire una serie di regole:

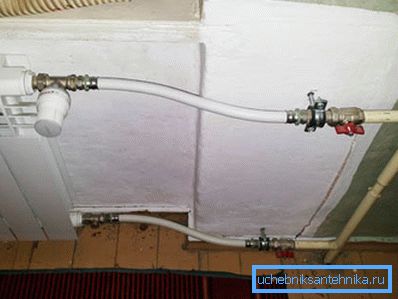

Un esempio di corretta installazione del prodotto
  • Innanzitutto, è necessario scegliere una modifica adatta della valvola. Per i sistemi monotubo, utilizziamo prodotti come RTD-G, per due tubi - RTD-N.
  • In secondo luogo, prima di inserire i rubinetti sui radiatori, controlliamo la direzione del movimento del liquido di raffreddamento (indicato dalla freccia sul corpo). Se confondiamo, il dispositivo funzionerà come preferisci, ma non nel modo in cui ne abbiamo bisogno.
  • Terzo, posizioniamo la testa termostatica perpendicolare al piano della batteria in modo che il flusso di calore non influenzi il suo funzionamento.

Come regolare i radiatori con le gru è anche una domanda piuttosto semplice:

  • Dopo aver installato la valvola sul radiatore, controlliamo la tenuta e introduciamo il liquido di raffreddamento nel sistema.
  • Usando la maniglia o il quadrante, impostare la temperatura media..
  • Dopo circa un'ora regoliamo l'impostazione della valvola secondo i tuoi sentimenti e controllando con il termometro nella stanza.
  • Se necessario, ripetere di nuovo la regolazione., tuttavia, questo di solito non è richiesto.

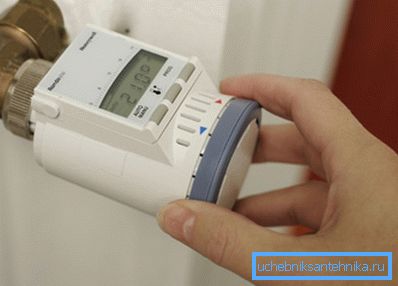

Regolare il sistema ruotando la maniglia

Dopo di che, di solito è necessario interferire con il funzionamento del dispositivo non più di una volta al mese - con improvvisi cambiamenti della temperatura esterna.

conclusione

È impossibile dire quali gru per i radiatori sono migliori. A volte è sufficiente incorporare una normale valvola a sfera nel sistema e, talvolta, per garantire un microclima confortevole su ciascun radiatore, è necessario installare una valvola termostatica che regola la temperatura in modalità automatica.

Puoi approfondire la conoscenza dei tipi di raccordi utilizzati e del suo utilizzo nell'organizzare il sistema di riscaldamento se rivedi attentamente il video in questo articolo.
