Gru sharovy 1 1 4 pollici: dispositivo, vantaggi,

Le moderne valvole a sfera hanno conquistato con sicurezza gran parte del mercato da soluzioni concorrenti e continuano a guadagnare popolarità. Cosa sono così bravi sullo sfondo delle alternative? Come funziona una valvola a sfera tipica 1: 4 - 1 1: 4 pollici? La scelta e l'installazione di queste gru ha qualche sottigliezza? Proviamo a rispondere a queste domande.

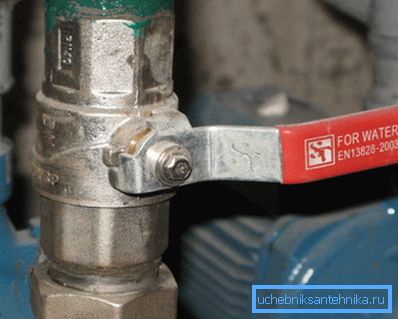

Il nostro eroe

Come funziona

Il lontano antenato della valvola a sfera (valvola di sughero) era una valvola rotante interamente metallica con una fessura, fissata in modo mobile nella cassa di metallo. La tenuta dell'otturatore (a proposito, lontano dall'assoluto) è stata fornita inserendo la spina nel corpo; la funzione della barra di tenuta eseguita, di regola, scatola di riempimento.

Il design originale aveva una serie di gravi difetti.

  • La forza richiesta per ruotare l'asta era piuttosto significativa: il coefficiente di attrito del metallo sul metallo è piuttosto grande.

Curiosamente, i rubinetti di sughero di grandi dimensioni sono dotati di un sistema di lubrificazione, che in parte risolve questo problema.

  • La ghiandola richiedeva un imballaggio periodico; ciò che è curioso - è stato prodotto anche con una semplice valvola.
  • I rubinetti di sughero avevano una resistenza idraulica piuttosto elevata: la fessura nel tubo, stretta rispetto al diametro interno del tubo collegato, creava un serio ostacolo al flusso del fluido di lavoro.

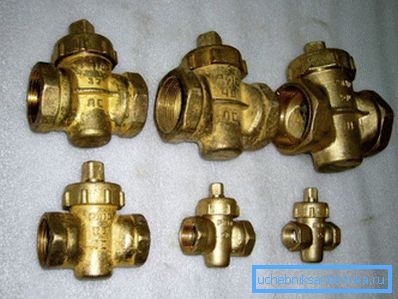

Gru per sughero di dimensioni correnti.

La valvola a sfera è una profonda modernizzazione del design delle gru in sughero.

  1. L'otturatore è diventato sferico e ha una superficie perfettamente liscia con la massima qualità di lavorazione.
  2. Il foro in esso è aumentato: ora la sua dimensione è uguale o vicino al diametro interno del tubo collegato alla valvola.
  3. Il sigillo dell'otturatore è fornito non dalla macinazione in superfici metalliche, ma da selle anulari realizzate in polimeri a basso attrito - Teflon o Teflon.
  4. L'asta è sigillata con un anello dello stesso polimero o un paio di anelli di gomma resistente al calore. Lo sviluppo di una tenuta progettata per almeno 500-1000 cicli di funzionamento della valvola viene compensato avvitandolo con l'aiuto di un dado premiguarnizioni.

L'unico parametro che ha sofferto durante l'ammodernamento della valvola è la sua temperatura operativa, che ora è limitata dal limite di resistenza termica delle guarnizioni polimeriche (150 - 250С). Questo è in parte il motivo per cui le valvole in sughero, nonostante l'ovvia obsolescenza, sono ancora prodotte e utilizzate su tubazioni che trasportano fluidi ad alta temperatura o corrosivi.

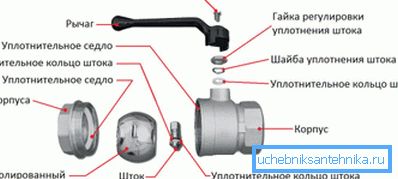

La valvola a sfera del dispositivo.

vantaggi

Cosa attira una potenziale valvola a sfera dell'acquirente - 1: 4 pollici, 1: 2, 1 1: 4 e altre dimensioni - sullo sfondo delle tradizionali valvole a sughero e a vite?

  • Bassa resistenza idraulica. È approssimativamente uguale alla resistenza del tubo della lunghezza appropriata.
  • compatto. Tutte le dimensioni delle valvole a sfera 1 1: 4 pollici sono significativamente inferiori a quelle di una valvola a vite simile. Si differenzia dalla gru di sughero almeno di un'altezza minima di installazione.
  • Otturatore ermetico. La maggioranza assoluta delle valvole a sfera è classificata come classe A secondo GOST 9544-2005, il che significa che non ci sono perdite nello stato chiuso.

È curioso: la valvola, a differenza delle valvole di strozzamento, ha solo due posizioni di lavoro: aperta e chiusa. Tuttavia, la valvola a sfera può ancora essere utilizzata per regolare la testa senza danneggiare la sua risorsa.

  • Mancanza di accumulo di immondizia sotto la sede della valvola, caratteristica delle valvole a vite.
  • Direzione arbitraria del flusso d'acqua. Le valvole a vite possono essere posizionate solo in modo che l'acqua preme la valvola dal basso, altrimenti, se si tenta di aprire la valvola, la valvola potrebbe strapparsi.

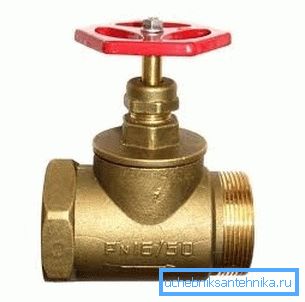

La freccia sul corpo indica l'unica direzione possibile del flusso.
  • Sforzo minimo di apertura, distinguendo le valvole a sfera dal sughero.
  • Infine, la cosa principale: tutte le valvole a sfera sono eccezionalmente tolleranti ai guasti e non richiedono praticamente alcuna manutenzione.. Al massimo, dopo diversi anni di uso attivo, potrebbe essere necessario stringere la guarnizione attorno allo stelo.

Il prezzo di una valvola a sfera, se diverso dai prodotti concorrenti delle stesse dimensioni, è estremamente insignificante.

Come puoi vedere, la popolarità della soluzione è abbastanza spiegabile.

Consigli pratici

Ci permettiamo di dare al lettore una serie di suggerimenti che possono essergli utili in diverse fasi di comunicazione con il tipo di valvole a cui siamo interessati.

selezione

Sul corpo della valvola solitamente si trova il logo del produttore, un'indicazione della dimensione della filettatura da collegare (DN sui prodotti importati e telecomandi sul domestico) e della pressione di esercizio (PN e RU, rispettivamente).

La pressione di esercizio nelle condutture per l'alimentazione di acqua calda e fredda in modalità normale non supera i 6-8 kgf / cm2; di conseguenza, le valvole con una pressione di esercizio dichiarata di 16 e più alte atmosfere (RU16, RU25, RU40) sono eccellenti per qualsiasi comunicazione sanitaria.

La dimensione nominale può essere specificata sia in millimetri (DU15) che in pollici (DN 1/2 o solo 1/2). Per semplificare la vita del lettore, presentiamo una tabella di dimensioni.

pollici millimetri
1/2 15
3/4 20
1 25
1 1/4 30
1 1/2 40
2 50

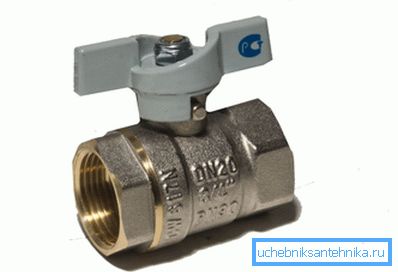

Il prodotto nella foto è compatibile con filettature per tubi da 3/4 di pollice ed è progettato per una pressione di 30 atmosfere.

Quando scegli, dovresti prestare molta attenzione a due cose:

  • Il colpo della maniglia. Dovrebbe girare con uno sforzo moderato e non incepparsi nelle posizioni intermedie.
  • Materiale del corpo. I mestieri siluosi di You-Know-What-Country non sono sempre in grado di sopravvivere almeno all'installazione; la nostra scelta è ottone onesto. L'istruzione più semplice ti aiuterà a commettere l'errore: vale la pena comprare cancelli gialli, non d'argento, perché tutto può essere nascosto sotto la cromatura.

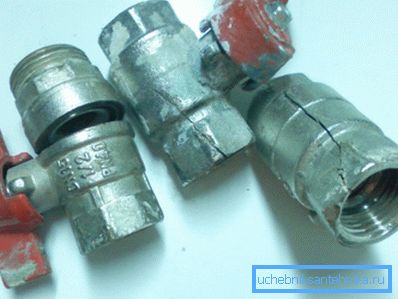

Silumin non è la scelta migliore.

montaggio

Quando si installa la valvola con le proprie mani un po '.

  1. Evita uno sforzo eccessivo.
  2. Utilizzare una chiave inglese o una chiave inglese regolabile. Il gas è facile da schiacciare o deformare il corpo.
  3. Quando si avvolge il braccio o l'ugello nella valvola installata, tenere il corpo della valvola.

servizio

Come già accennato, si tratta principalmente di stringere il sigillo. Quando viene sviluppato, l'anello cambia allo stesso modo: come soluzione temporanea, diversi giri di nastro FUM possono essere avvolti sotto il dado premistoppa. (Vedi anche l'articolo Hermetic per pipe: caratteristiche.)

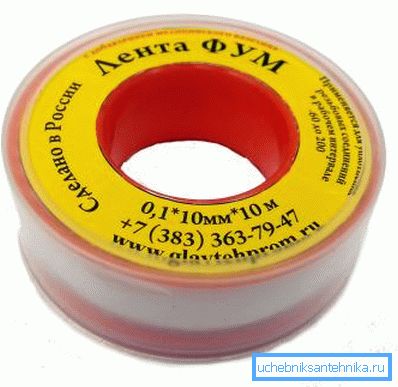

Il nastro FUM può sostituire temporaneamente la guarnizione dello stelo del personale.

conclusione

Speriamo che il nostro materiale aiuti il ​​lettore nella selezione e nell'uso delle apparecchiature sanitarie. Nel video di questo articolo, come al solito, puoi trovare ulteriori informazioni tematiche. Buona fortuna!
