Idrante antincendio nel pozzo - regole di installazione

22-03-2018
Approvvigionamento idrico

Gli idranti sono un elemento importante nella protezione degli edifici e di tutte le proprietà dal fuoco. Se si verifica un incendio, solo l'estinzione rapida riduce al minimo le perdite e, eventualmente, salva vite. Pertanto, è estremamente importante garantire un funzionamento senza problemi dell'idrante e un rapido accesso ad esso.

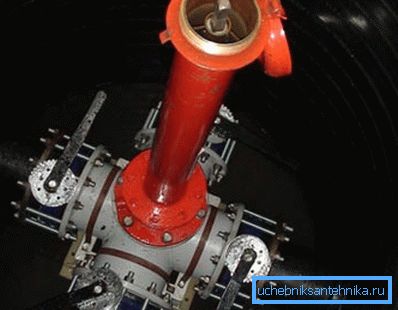

Idrante antincendio installato nel pozzo

Pertanto, per combattere l'incendio, è prevista la costruzione di un oleodotto antincendio speciale. L'acqua è presa da esso con l'aiuto di pozzi del fuoco con idranti. La distanza tra questi pozzetti è determinata da SNiP 2.04.02-84.

Quindi, vediamo come installare un idrante antincendio nel pozzo in conformità con tutti i requisiti.

Informazioni generali

Cos'è un idrante

Strutturalmente, questo dispositivo è un convenzionale tubo flessibile dell'acqua o otturatore, che nella presa laterale ha un'attrezzatura di chiusura che può essere sottoposta a pressione del sistema di alimentazione idrica per un lungo periodo di tempo. Inoltre, una caratteristica del dispositivo è che per molti anni non può essere utilizzata e allo stesso tempo mantenere le sue prestazioni.

Una filettatura è stata applicata alla parte superiore dell'uscita laterale, che è intesa per l'avvitamento del dispositivo di aspirazione. Di norma, la parte filettata è chiusa con un coperchio. L'incendio o altro sistema di aspirazione dell'acqua è collegato al dispositivo immediatamente prima dell'operazione.

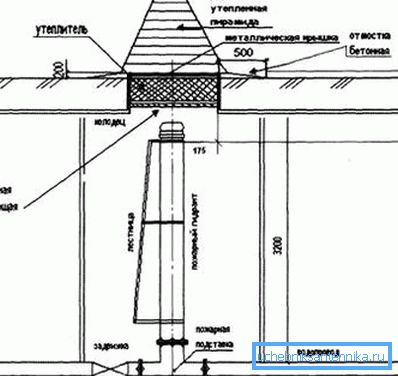

Dettaglio del pozzo con un idrante antincendio e isolamento

Oggi vengono utilizzate strutture antincendio conformi a GOST 8220 85. Sono adatte per il collegamento a un impianto idraulico centralizzato di qualsiasi tipo.

L'installazione di un idrante nel pozzo viene effettuata su un supporto speciale, che è una tee in acciaio o ghisa, dotata di una piattaforma di montaggio. Il dispositivo stesso è fissato su una guarnizione impermeabile utilizzando una connessione bullonata.

Idrante senza ponte (dall'alto)

Principio di funzionamento

Quando si gira l'asta dell'idrante, preme la valvola e la sposta verso il basso, aprendo la strada all'acqua. Perché la valvola si apra completamente, il braccio deve ruotare di 360 gradi 15 volte.

Il dispositivo viene portato allo stato di funzionamento con l'aiuto di una chiave per una colonna di fuoco del tipo KPA, che è un meccanismo a vite dotato di prese per il collegamento dei tubi. Devo dire che questa apparecchiatura può funzionare non solo come mezzo antincendio indipendente, ma anche come fonte di energia per le autopompe antincendio.

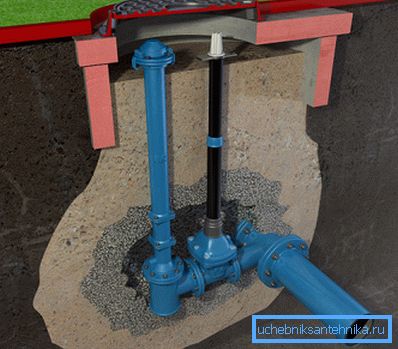

Schema di installazione nel pozzo dell'idrante antincendio e della rete idrica

Fai attenzione! Le strutture progettate per l'installazione in pozzi allagati, dovrebbero avere una valvola di ritegno nel foro di scarico, che fornisce tenuta contro l'ingresso di acque sotterranee.

Regole di base

Prima di prendere in considerazione l'installazione del dispositivo, è necessario acquisire familiarità con le regole che governano questo processo:

  • L'installazione di idranti nel pozzo dovrebbe essere effettuata a una distanza di 50-100 m da qualsiasi parete dell'edificio.
  • Il diametro dell'acqua deve essere compreso tra 100 mm e oltre. Per le aree rurali è ammesso un diametro di almeno 75 mm.
  • La posa di manichette antincendio su una superficie solida deve essere presa in considerazione.
  • La distanza tra i pozzetti dovrebbe essere determinata in base al consumo totale di acqua per l'estinzione dell'incendio, la capacità del dispositivo e l'altezza dell'edificio.
  • Il dispositivo deve essere posizionato a una distanza non superiore a 2,5 metri dal bordo della strada, ma allo stesso tempo, a non più di 5 metri dalla parete dell'edificio.
  • Il dispositivo è installato verticalmente, mentre la linea centrale non deve essere più vicina di 175 mm dalla parete del boccaporto.
  • La distanza dal boccaporto al riser non deve essere superiore a 40 cm e non inferiore a 15 cm.
  • La copertura del pozzo deve essere sempre chiusa. L'apertura del portello viene effettuata utilizzando ganci speciali.

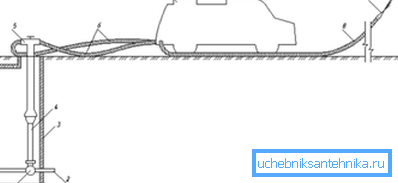

Schema di collegamento dell'autopompa antincendio all'idrante

Fai attenzione! Quando si apre il coperchio del pozzo, è severamente vietato fumare mentre i gas combustibili si accumulano nel pozzo.

Installazione di idrante antincendio

Immediatamente si dovrebbe dire che l'installazione di un idrante con le proprie mani è abbastanza difficile, dal momento che ha un sacco di peso. Inoltre, va tenuto presente che questo lavoro è molto responsabile.

Quando si installa un idrante, è importante scegliere la giusta altezza, che dipende dalla profondità della tubazione.

L'altezza può essere diversa - da 1125 mm a 3500 mm, a seconda di questo, il prezzo dell'attrezzatura può variare.

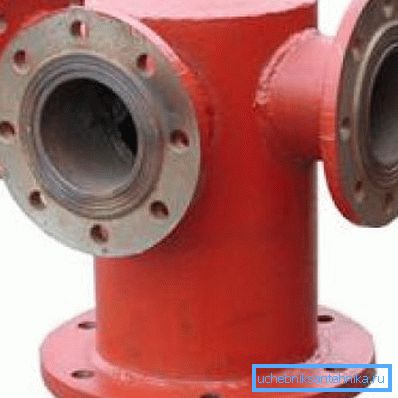

Sulla foto - tee-stand

Le brevi istruzioni di installazione sono le seguenti:

  • Prima di tutto, il supporto è montato, che dovrebbe essere posizionato rigorosamente in verticale. Allo stesso tempo, dovrebbe essere fissato in modo sicuro. Il supporto può essere saldato o imbullonato.
  • Quindi sul cavalletto integrato, mediante un attacco a flangia, viene installato un supporto verticale dell'idrante, che è dotato di una flangia saldata o di una flangia di presa saldata. La tenuta è assicurata da una guarnizione speciale in gomma sintetica o modificata.
  • Per isolare il dispositivo in inverno, oltre a proteggere il pozzo dalla deriva di neve, una speciale struttura a forma di piramide dovrebbe essere installata sulla parte superiore, coperta con plastica espansa dall'interno.

A questo lavoro di installazione completato.

conclusione

L'idrante è un elemento estremamente importante per fornire agli edifici sicurezza antincendio. Tuttavia, affinché il dispositivo funzioni come dovrebbe e sia sempre pronto per le situazioni di emergenza, è necessario seguire rigorosamente le linee guida di installazione sopra riportate.

Ulteriori informazioni su questo argomento possono essere ottenute dal video in questo articolo.
