Impianto di trivellazione ben

Il numero di persone che desiderano vivere in una casa di campagna cresce solo ogni anno, ma uno dei problemi principali che i proprietari devono affrontare è la mancanza di un approvvigionamento idrico centrale. Perforare un pozzo d'acqua può risolvere il problema dell'approvvigionamento idrico, ma non tutti possono permettersi il costo del servizio di una brigata per l'allestimento di un pozzo. Un'alternativa ai servizi di specialisti può essere una piattaforma di perforazione su misura per un pozzo con le proprie mani, che a un prezzo sarà molte volte più economica, e in futuro potrebbe diventare un buon reddito aggiuntivo.

La scelta dell'installazione per la perforazione

Il design dell'installazione dipende dal metodo scelto di perforazione. Le perforatrici di piccole dimensioni sono suddivise nei seguenti tipi:

• trapano a cavo;
• trivellazione trivella;
• rotante o hydroburning con un trapano.

A seconda del metodo di perforazione scelto, il design e le attrezzature saranno completamente diversi.

Impianto di perforazione di scossa

Nell'implementazione di questo tipo di installazione è molto semplice e probabilmente la più economica. Il principio di funzionamento dell'unità di perforazione del cavo di shock è la distruzione della roccia con l'aiuto di uno scalpello o di un vetro, che viene scaricato nel pozzo. La rimozione della roccia distrutta dal fondo del pozzo viene effettuata con l'aiuto di una latta. Il design di questa installazione include i seguenti elementi:

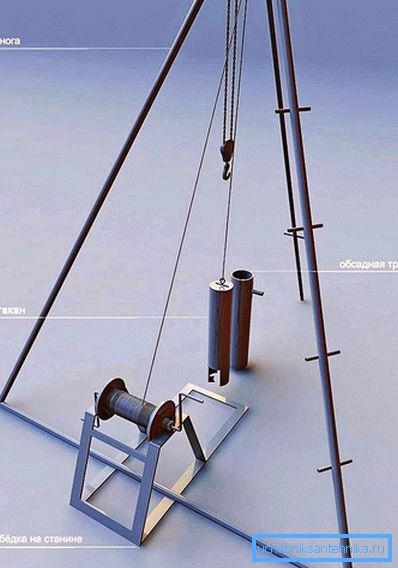

• struttura metallica pieghevole a forma di treppiede con lato e argano;
• scalpello o vetro guida;
• motoriduttore;
• cavo metallico o corda;
• shock bar.

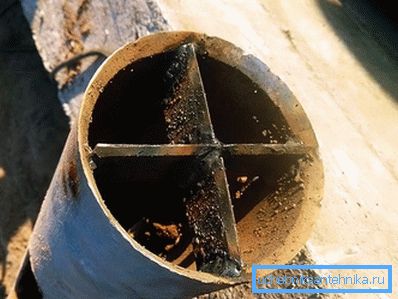

Lo strumento di lavoro dell'installazione è un vetro, che è un segmento di un tubo metallico a pareti spesse con una lunghezza da 1 a 2 m (più lungo è il proiettile, più liscio il foro) e 8-12 cm di diametro, sul fondo del quale viene saldato il bordo tagliente di un metallo più duro.

Il tagliente dovrebbe avere una smussatura all'interno del vetro. Sopra il vetro è sistemata un'incudine, che viene colpita da un'asta di trivellazione. Il peso del vetro per un funzionamento più efficiente è di circa 80 kg.

Il treppiede è fatto di tubi metallici. La torre deve avere un'altezza che superi la lunghezza della punta. Sopra un treppiede, viene montato un blocco attraverso il quale viene tirato un cavo o una fune. Il cavo deve avere un ampio margine di sicurezza e il suo diametro deve essere di almeno 10 mm. Un motoriduttore viene utilizzato per sollevare e abbassare un elemento di perforazione. Un modo più semplice è usare un cancello manuale, come in un pozzo.

Con l'aiuto di un argano, il vetro sale sopra il fondo e si abbassa bruscamente, poiché è durante l'impatto del vetro sulla cucitura della roccia che parte di essa viene catturata. All'interno del vetro, la roccia è tenuta a causa della forza di attrito.

Per il passaggio dell'utensile di perforazione, viene utilizzata una barra di trivellazione più profonda, che colpisce l'incudine del vetro. Dopo diversi colpi simili, il vetro si alza per estrarre il terreno da esso, e l'operazione viene ripetuta.

È possibile utilizzare il vetro su terreni densi, che includono particelle di argilla. Per la perforazione di pozzi in rocce sciolte si usa il tuorlo. Sul fondo del guscio c'è una valvola che si apre all'impatto e si chiude durante il sollevamento, mantenendo così la roccia nel mezzo. Per il passaggio delle rocce si usano punte speciali e la roccia distrutta viene rimossa con l'aiuto di un tuorlo.

Con l'aiuto della perforazione a percussione su terreni semplici, è possibile perforare un pozzo fino a 100 m, come dimostra la pratica, un dispositivo di un pozzo di 40 metri impiega circa 7 giorni.

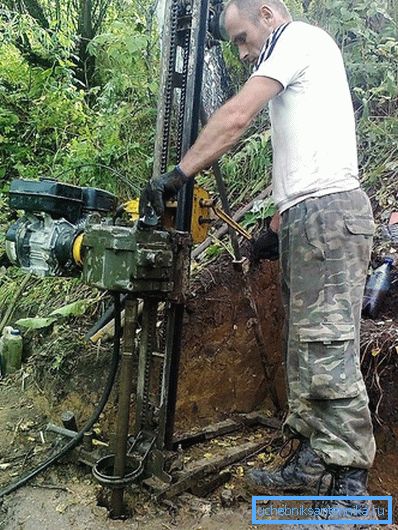

Trapano rotativo compatto

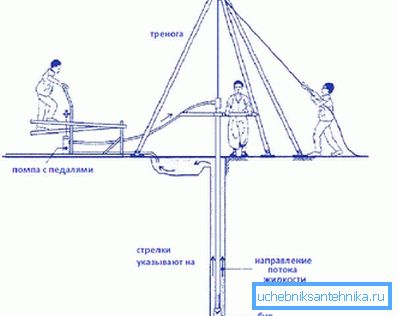

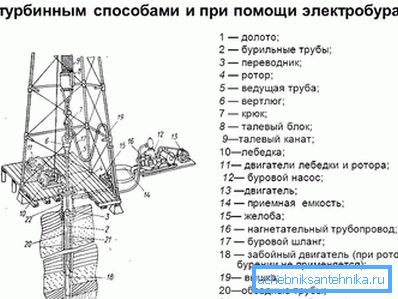

La perforazione a rotazione è uno dei metodi più popolari per la costruzione di pozzi. Il pozzo viene perforato utilizzando uno speciale tubo di perforazione, al termine del quale è posizionato un po ', la rotazione del tubo può essere fornita da un motore elettrico oa benzina.

La rimozione della roccia distrutta dal fondo è spesso effettuata con l'aiuto di un fango che viene alimentato da una pompa a motore attraverso i tubi di perforazione sul fondo di un pozzo - viene portato in superficie attraverso l'anello.

Gli elementi principali del design:

• telaio pieghevole;
• motoriduttore;
• girevole;
• motopompa;
• aste di trivellazione;
• bit;
• Winch.

Il rig è progettato per carichi pesanti, quindi deve essere realizzato in acciaio resistente ed essere stabile. La cornice è la parte del design che può essere realizzata indipendentemente. La girella è uno degli elementi più difficili dell'installazione: le aste di perforazione, il riduttore del motore e il tubo per l'alimentazione del fluido di lavaggio sono collegati ad esso. Sarà molto difficile da fare in modo indipendente, è più facile da ordinare in azienda o da comprare pronto.

Come aste di perforazione, si dovrebbero usare tubi con uno spessore di parete di almeno 5 mm, la lunghezza dello stelo dovrebbe essere di circa 1,5 M. Le aste sono collegate tra loro usando una filettatura conica con taglio rettangolare o trapezoidale. Questo tipo di filo impedisce rotture e la forza è distribuita in tutto lo spessore del metallo.

Il motore elettrico è collegato a un carrello speciale che si muove liberamente lungo guide verticali. Questo metodo di installazione consente di aumentare la forza sulla punta e di ottenere il movimento verticale della punta.

Il motore elettrico deve necessariamente avere un invertitore e un relè di protezione caldo, poiché sarà molto caldo durante la perforazione di rocce dure.

L'argano può essere sia manuale che elettrico, quest'ultima opzione è molto più semplice e accelera il processo di sollevamento delle aste.

Per i pozzi di perforazione è meglio usare punte industriali, sono più affidabili, anche se costosi, ma saranno sufficienti per non un centinaio di metri di perforazione. Con l'aiuto di questa installazione è possibile perforare pozzi fino a una profondità di oltre 100 m in qualsiasi roccia.

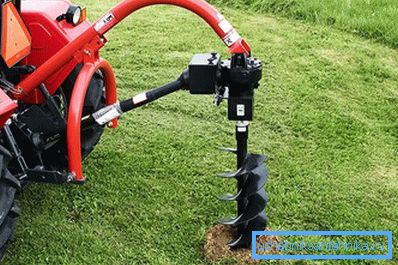

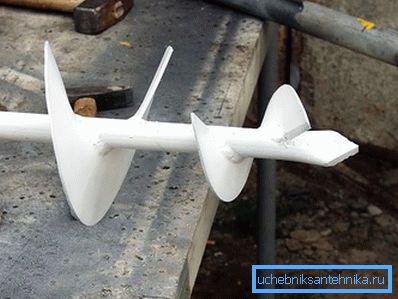

Trivella

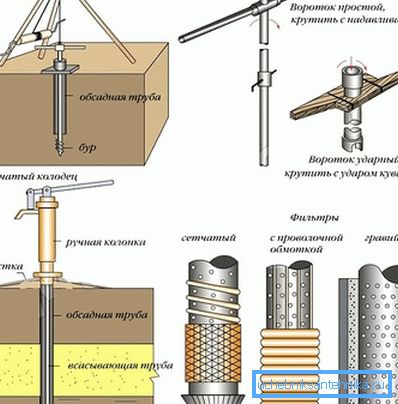

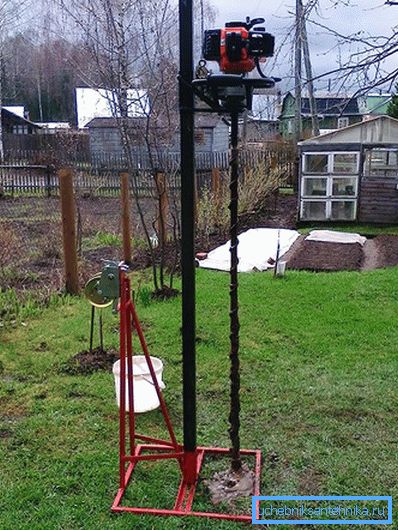

L'installazione per la trivellazione a coclea è una delle più semplici e può essere eseguita anche da una trivella da pesca. Il processo di perforazione non richiede molta manodopera e consiste nel rimuovere il terreno con l'aiuto di una vite. In questo modo è possibile ottenere pozzi con una profondità fino a 10 me un diametro fino a 100 mm.

Per la fabbricazione di una tale installazione sarà necessario un tubo di acciaio con un diametro di 100 mm. Sulla parte superiore del tubo è disposta una filettatura esterna e all'estremità opposta della vite con un diametro di circa 20 cm, il numero di spire non è superiore a due. Alla fine della coclea vengono saldati coltelli da taglio in acciaio duro (secondo il principio di una trivella da pesca).

Per una rotazione più comoda della coclea, è necessario saldare un altro pezzo di tubo di circa 1,5 me una maglia con filettatura interna. Il tee viene avvitato su una barra pieghevole, lunga 1-1,5 m, che può essere eseguita manualmente o con un motore elettrico. Se eseguito manualmente, dopo ogni tre giri della vite, deve essere rimosso per pulire la roccia. Ripetere l'operazione fino a quando la profondità è uguale alla lunghezza dell'asta, dopo di che deve essere allungata. La connessione delle aste viene eseguita utilizzando accoppiamenti filettati o prigionieri. Se la profondità del pozzo è superiore a 8 m, le strutture devono essere montate sul telaio. Un argano viene utilizzato per estrarre le aste di perforazione e la trivella.
