Impianto idraulico esterno e sistema di smaltimento delle

Prima di procedere con l'installazione di comunicazioni esterne, è necessario ricordare che i requisiti per essi contengono un codice edilizio per impianti idraulici e fognari esterni. La mancata osservanza delle sue prescrizioni potrebbe interrompere l'equilibrio ecologico del sito, portare alla penetrazione di acque reflue nel suolo e alla contaminazione della falda acquifera. Inoltre, il sistema stesso può rapidamente fallire.

Documenti che regolano l'installazione di reti esterne

Il documento principale in base al quale viene eseguita l'installazione dell'impianto idraulico esterno è SNiP No. 3.05.04 / 85.

Inoltre, è necessario prendere in considerazione le disposizioni delle seguenti collezioni:

• SNiP №III / 4/80;
• SNiP № 3.01.03 / 84;
• SNiP № 3.01.01 / 85;
• SNiP No. 2.04.02 / 84.

Le comunicazioni pronte dovrebbero essere messe in funzione in base a SNiP No. 3.01.04 / 87.

Secondo le norme, le tubature dell'acqua per gli impianti idraulici esterni e gli analoghi delle acque reflue possono essere:

• amianto cemento;
• acciaio;
• cemento armato;
• ghisa;
• ceramica;
• plastica.

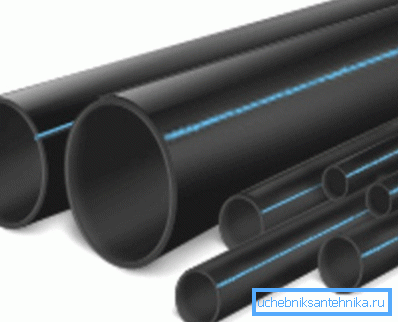

Fai attenzione! Ora, prodotti per tubi polimerici più usati. Devono essere etichettati per l'installazione esterna. Tali tubi di solito hanno un colore nero con una striscia blu.

Requisiti generali per la disposizione delle condotte

Secondo SNiP № 2.04.02 / 84, la parte esterna della rete idrica dovrebbe avere elementi obbligatori.

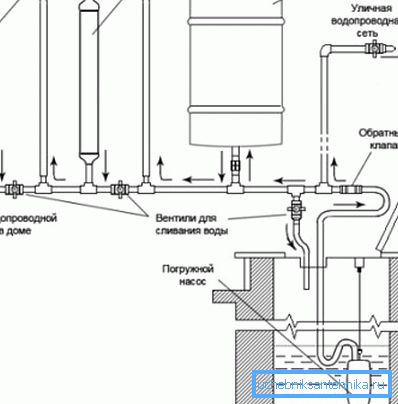

Componenti del sistema idraulico

1. Impianto di aspirazione dell'acqua.
2. conduttura, consegnare risorse all'ingresso della casa.
3. Serbatoio di stoccaggio (torre dell'acqua).
4. Un edificio per le ispezioni dovrebbe trovarsi di fronte al gasdotto.. Quando i pozzetti di ispezione sono installati sull'alimentazione dell'acqua esterna, le valvole di arresto sono montate al loro interno.
5. Per aumentare la pressione (pressione) al valore desiderato, il sistema è dotato di una stazione di pompaggio dell'acqua.
6. Unità di filtrazione, purificare l'acqua allo stato di bere.

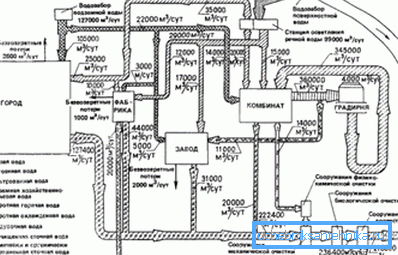

La joint venture sui sistemi di approvvigionamento idrico esterni li divide nelle seguenti categorie, in base al loro scopo.

1. Il tipo di famiglia fornisce ai proprietari acqua potabile.
2. L'analogo del fuoco è progettato per estinguere gli incendi.
3. La versione di produzione serve per il trasporto di acqua tecnica. Viene utilizzato per apparecchiature di raffreddamento, prodotti di produzione, ecc.
4. Specie innaffiatura necessaria per l'irrigazione delle piante.
5. Il tipo circolante di approvvigionamento idrico serve a ridurre il consumo di acqua.
6. Molto spesso la rete combinata viene risolta con le mani. Può essere utilizzato, ad esempio, per annaffiare le piante e fornire il sito con acqua potabile.

Fattori che sono presi in considerazione

1. Stendere i tubi per assemblare la rete, non permettere la penetrazione nella loro superficie, i rifiuti e le acque sotterranee. I prodotti e gli accessori non dovrebbero essere contaminati.
2. La comunicazione sta andando secondo il progetto approvato.

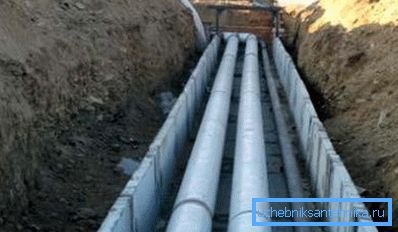

3. Le trincee prima di posare i tubi devono essere controllate per verificarne la conformità con le dimensioni del progetto.
4. I tubi per le reti a campana a flusso libero devono essere posizionati con l'estremità estesa verso il flusso d'acqua.
5. Su tratti diritti, è necessario monitorare costantemente la linearità dell'installazione di rete.
6. L'istruzione raccomanda comunicazioni poste da tubi metallici da trattare con un composto anticorrosivo.

Configurazione di rete

1. La fossa deve essere scavata dalla presa d'acqua, al di sotto del livello di congelamento del suolo, di almeno 20 cm.
2. Nel controllo delle valvole di intercettazione del pozzo sono installati per l'impianto idraulico esterno. Il loro diametro e tipo devono essere specificati nelle specifiche.

Fai attenzione! Se il sistema sarà collegato a un comune sistema di approvvigionamento idrico comunale, è meglio affidare il proprio legame con i dipendenti Vodokanal. Il cablaggio all'interno della casa può essere fatto in modo indipendente.

1. La pendenza minima dell'alimentazione idrica esterna dovrebbe essere di 3 cm per ogni metro, nella direzione della presa d'acqua.
2. La sezione minima delle tubazioni per gli standard delle acque reflue urbane è definita in base al tipo. Se questa è una rete domestica separata completa - 200 mm, se il sistema a pioggia totale è di 250 mm.

Il diametro dei tubi dell'acqua esterni è determinato in base al consumo di acqua e alla resistenza idraulica di tutti i segmenti del sistema.

In questo caso, il diametro minimo dell'alimentazione idrica esterna è:

• per una rete di servizi in grandi insediamenti, nonché strutture industriali - 100 mm,
• nelle zone rurali - 75 mm.
• Se l'edificio è a più piani - 150/200 mm.

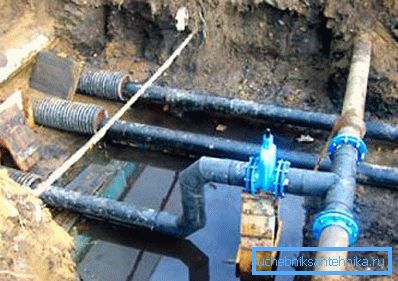

Disposizione reciproca di reti ingegneristiche

1. Quando i tubi di posa paralleli, l'approvvigionamento idrico e le acque reflue devono essere posizionati con un intervallo di almeno 40 cm.
2. È severamente vietato installare una rete fognaria nell'area di approvvigionamento idrico sanitario.
3. Quando non puoi fare a meno di attraversare i sistemi, i tubi devono essere posizionati ad angolo retto l'uno rispetto all'altro. È vietato incrociarli ad angolo acuto. Allo stesso tempo è necessario osservare la pendenza del rifornimento idrico esterno.
4. Le tubature dell'acqua devono essere posizionate sopra le controparti fognarie. Dove si intersecano, lo spazio verticale tra di loro dovrebbe essere di almeno 0,4 m.
5. Se i tubi di plastica sono utilizzati per l'installazione di sistemi, sono protetti da involucri di acciaio nei siti di intersezione. La lunghezza, e quindi il prezzo di questi elementi, dipende dal tipo di terreno. Se è argilloso, la lunghezza dell'involucro deve essere di 5 m in entrambe le direzioni dal punto di intersezione. In un terreno fortemente filtrante (ad esempio sabbioso), la figura aumenta fino a 10 m.
6. Lo spazio tra l'ingresso della fognatura e le condutture dell'acqua nell'edificio deve essere di almeno 1,5 m.

conclusione

Costruendo comunicazioni all'aperto, è necessario rispettare le regole e i regolamenti di costruzione. Sono contenuti in SNiP, questi documenti devono essere studiati prima del lavoro.

Il video in questo articolo contiene molto più utile.
