Installazione di pozzi per la parte esterna del sistema

Con la costruzione della parte esterna della rete fognaria è impossibile fare a meno dei pozzi. Hanno uno scopo diverso, dimensioni e possono essere realizzati con diversi materiali da costruzione. Installazione di pozzi di acque luride sul fondo № 2-04-03-85.

Tipi di edifici

Il documento normativo è chiamato "Rete fognaria - strutture e reti esterne" e identifica le seguenti categorie di oggetti.

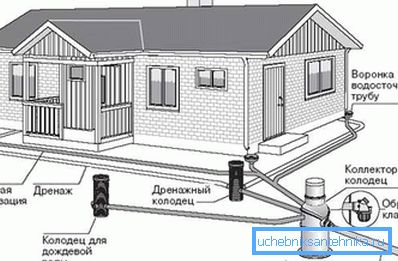

Scopo dei pozzi

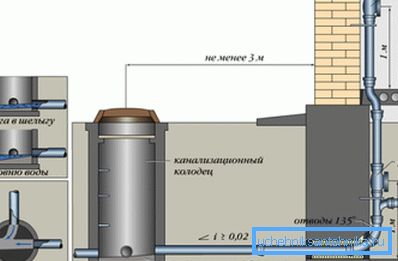

1. Visualizzazione o revisione controparti utilizzato per controllare il funzionamento della pipeline, nonché la rimozione dei blocchi. La loro disposizione è necessaria se la rete ha una lunghezza significativa. La prima costruzione è collocata a una distanza di 3 ma 12 dal punto in cui la condotta fognaria lascia l'edificio.

Fai attenzione! SNiP richiede di installare i tombini con le proprie mani se il diametro dei tubi è di 150 mm - ogni 35 metri, se le loro dimensioni sono maggiori - dopo 50 metri. Questo è sui siti diretti. Inoltre, tali strutture sono necessarie: nelle curve della rete, quando si cambia la sezione trasversale di tubi o pendenza, sui rami del sistema.

1. Dispositivi rotanti montato sulle curve del sistema, poiché sono potenziali aree di blocco. Possono contemporaneamente svolgere il ruolo di visualizzazione.
2. Rilascia analoghi sono costruiti quando il sito ha un terreno difficile e la differenza tra il livello dei tubi è superiore a 50 m.
3. Pozzi nodali l'istruzione richiede di essere collocata in punti in cui si intersecano diversi rami della rete.
4. Accumulo e dispositivi di filtrazione - queste sono strutture di accoglienza in sistemi fognari autonomi. Le controparti cumulative sono sigillate e richiedono una pulizia periodica. L'installazione di un pozzo di drenaggio è necessaria per filtrare le acque reflue e l'acqua atmosferica nel terreno.

Materiali e dimensioni

1. Gli oggetti in pietra per la depurazione sono costruiti in mattoni, monolitici o prefabbricati. Gli analoghi di filtraggio possono essere creati dal boot.
2. Gli analoghi in plastica sono fatti di polivinilcloruro, polipropilene e polietilene.
3. Inoltre, è possibile eseguire l'installazione di un pozzetto di fogna da una combinazione di questi materiali.

Secondo le norme, il diametro degli impianti dovrebbe essere il seguente:

• se la condotta ha una sezione trasversale fino a 150 mm - non inferiore a 70 cm;
• 150/600 mm - 100 cm;
• 600/700 mm - 125 cm;
• 800/1000 mm - 150 cm;
• Da 1200 mm e oltre - 200 cm.

Disposizione degli oggetti

La costruzione di qualsiasi tipo di pozzo per fognatura dovrebbe iniziare con la preparazione e il lavoro di scavo - sistemazione della trincea e della fossa.

L'ordine del lavoro preparatorio

Le attività preparatorie comprendono tali fasi.

1. Marcatura del sito.
2. Demolizione della vegetazione che interferisce con il lavoro.
3. Disposizione di un'uscita temporanea o di una strada verso il sito.

Quando si organizza il pozzo, la procedura è la seguente.

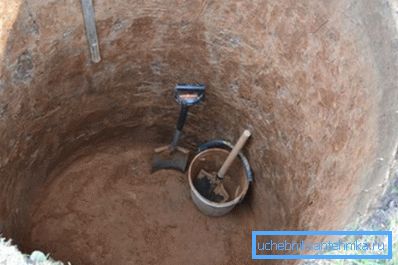

1. Scavando buche a mano o con l'aiuto di attrezzature speciali.
2. Pulire e tamponare il fondo.
3. Verifica con il pescaggio della profondità e del diametro del pozzo, nonché gli angoli delle pendici delle sue mura.
4. Se il pozzo sarà fatto di materiali simili alla pietra - impermeabilizzazione del fondo con materiale di copertura e mastice bituminoso.

Pozzi dai materiali simili alla pietra

Se viene eseguita l'installazione di pozzi, quindi seguire questi passaggi.

1. Disposizione della base - posare il piatto finito o versare un massetto, 10 cm di spessore, da una soluzione di cemento del marchio m-50.
2. Installazione di un vassoio di cemento armato in metallo m-100, la forma richiesta.
3. Sigillatura con estremità di tubi di bitume e malta.

1. Impermeabilizzazione con mastice bituminoso all'interno degli elementi in calcestruzzo.
2. Quindi è necessario attendere 3/4 giorni in modo che il vassoio sia sufficientemente asciutto.
3. Segue l'installazione di pozzi ad anelli e solai, miscela di sabbia e cemento m-50.
4. Quindi è necessario strofinare le fughe tra gli elementi prefabbricati della struttura.

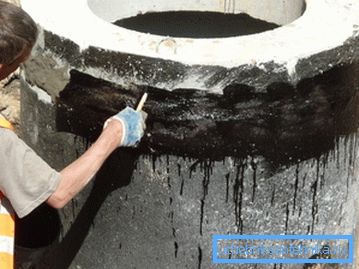

5. Quando si asciuga, le cuciture sono isolate con bitume.

1. Dopo questo, il vassoio è intonacato e stirato.
2. Inoltre, nei punti di ingresso dei tubi, viene realizzato un blocco di argilla, largo 30 cm e alto 60 cm rispetto al diametro esterno del tubo.

Fai attenzione! Quindi è necessario testare il pozzo. Per questo è necessario riempirlo con acqua per 24 ore. Prima di questo, i plug temporanei sono posizionati sui tubi. Se non viene rilevata alcuna perdita, si ritiene che il test sia stato superato.

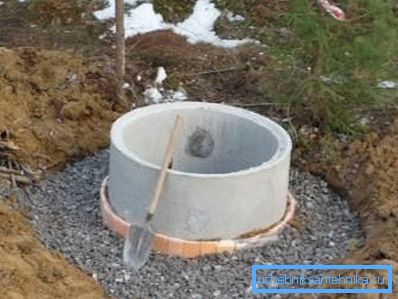

1. Quindi lo spazio tra le pareti del pozzo e il pozzo è pieno di terra o ghiaia, che viene poi speronata.

1. Dopodiché, attorno al perimetro del collo della struttura, viene versato un pavimento di cemento, largo 150 cm.

Se i pozzi sono una tempesta, allora è dotato di un portello reticolare, che svolge anche il ruolo di bacino. Quando si sistema il sistema di drenaggio, il pozzo può svolgere la funzione di drenaggio attraverso apposite aperture nelle sue pareti.

Va tenuto presente che c'è una piccola differenza nella progettazione di elementi in cemento finiti, in base al loro scopo.

Marcature accettate di prodotti prefabbricati:

• KDK e KFK sono destinati al ritiro di acque reflue domestiche;
• KLK e KLV - per "acqua piovana";
• КДН e КДВ servono come elemento di sistemi di drenaggio. L'installazione di un idrante antincendio in un pozzo di anelli di cemento è possibile se l'edificio è preriscaldato.

La costruzione di strutture di elevazione è più difficile di quelle precedenti, da allora hanno una struttura più complessa.

In essi, oltre alla disposizione del vassoio, è spesso necessario eseguire:

• installazione del riser;
• la creazione di irrigazione;
• installazione del muro per la rottura dell'acqua;
• attrezzatura pratica;
• sistemazione del pozzo

Analoghi di plastica

Un'alternativa moderna alle fogne di pietra - controparti di plastica.

1. Il loro uso accelera notevolmente e semplifica la costruzione, perché non c'è bisogno di molte fasi di lavoro.
2. La loro installazione non richiede l'uso di attrezzature speciali.
3. Non hanno bisogno di impermeabilizzazione.
4. Il prezzo dei serbatoi di plastica è relativamente piccolo.

Fai attenzione! Alcuni esperti dicono della resistenza insufficiente dei pozzetti polimerici per i carichi di compressione. Tuttavia, non danno i fatti esatti. Inoltre, nelle reti autonome non ci sono carichi che possono deformare o strappare la plastica.

Un notevole vantaggio di tali prodotti è la facilità di installazione e anche la stima per lo smontaggio di pozzi di questo tipo è più piccola. Ad esempio, quando li si usa, è necessario scavare trincee molto più piccole.

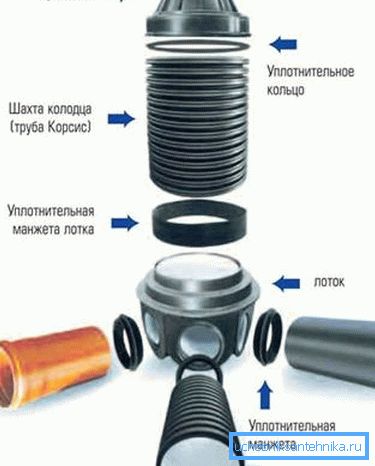

Anche l'installazione della pipeline è facilitata. I pozzetti polimerici sono realizzati con rilasci che corrispondono esattamente ai tubi standard in cemento amianto, metallo e plastica. Sulla base di questo, dopo la loro installazione, la struttura può essere collegata al sistema fognario in pochi minuti.

conclusione

Prima di costruire la parte esterna della rete fognaria, pensa attentamente a tutti i punti. Decidi i tipi di pozzi di cui hai bisogno e seleziona il materiale per loro. Considera che il costo di installazione di un pozzo di fognatura sarà inferiore a quello del calcestruzzo (vedi anche l'articolo Riparazione di pozzi per conto proprio).

Durante la visualizzazione del video in questo articolo, è possibile ottenere ulteriori informazioni sull'argomento.
