Installazione di sistemi di approvvigionamento idrico e

Quali materiali possono eseguire l'installazione di impianti idraulici e sanitari nell'appartamento o nella casa privata? Quale dovrebbe essere il diametro del tubo? Quale pendenza per gettare la fogna? Nell'articolo cercheremo di trovare risposte a queste e ad altre domande.

Selezione di materiali

Per iniziare, ricordiamo quali opzioni può offrire il mercato moderno.

Per l'approvvigionamento idrico vengono utilizzati:

• Acciaio nero e zincato.
• Acciaio inossidabile ondulato.
• Plastica di metallo.
• rame.
• polietilene.

Per chiarire: a causa della bassa resistenza al calore (non superiore a 60-70 gradi), il polietilene viene utilizzato solo in acqua fredda.

• Polietilene reticolato. I collegamenti incrociati tra le molecole del polimero modificano in modo significativo le sue proprietà fisiche: possono essere installati riscaldamento e acqua calda sanitaria.
• polipropilene.

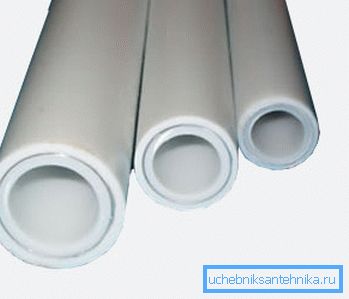

La scelta tra loro è abbastanza ambigua; tuttavia, l'autore oserebbe raccomandare un tubo corrugato in acciaio per reti di alimentazione centralizzata di acqua calda e polipropilene rinforzato per un sistema di approvvigionamento idrico con la propria caldaia o colonna.

Perché, in alcuni casi (valvola improvvisamente aperta o chiusa, caduta delle guance della valvola, lacerazione della valvola della valvola a vite, ecc.) La pressione nominale nel sistema di acqua calda, che è 3,5 - 6,5 kgf / cm2, può essere di breve durata aumentare di 2-3 volte. È lo shock idraulico che causa una parte significativa degli incidenti e delle inondazioni degli appartamenti.

Per una serie di ragioni, la probabilità di un colpo d'ariete è molto più alta nei sistemi con acqua calda centralizzata; è per questo che dovrebbero essere sicuri e utilizzare materiale con un significativo margine di sicurezza.

Riferimento: per l'acciaio inossidabile corrugato Kofulso ha dichiarato resistenza alla pressione idraulica fino a 60 atmosfere.

Nel caso in cui solo acqua fredda viene fornita ad una casa o appartamento, la probabilità di un colpo d'ariete è estremamente piccola. Se è così, è possibile risparmiare sull'impianto idraulico: il prezzo del polipropilene è almeno tre volte inferiore al costo dell'acciaio inossidabile dello stesso pogonazh.

Ciò che è cattivo altri materiali:

• L'acciaio senza rivestimento anticorrosione si arrugginisce e si accumula dall'interno con depositi di calcare.
• La zincatura comporta un assemblaggio molto impegnativo sui filetti con la regolazione delle dimensioni dei tubi.

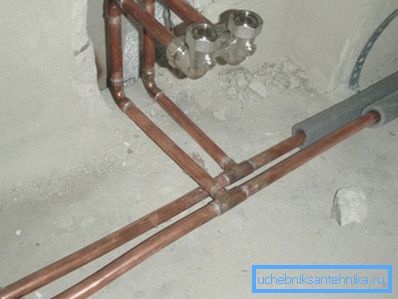

• Il rame è molto più costoso rispetto ad altre soluzioni in assenza di importanti vantaggi rispetto allo stesso acciaio inossidabile.

• Il polietilene reticolato non è molto estetico con la posa aperta e richiede l'acquisto di un espansore molto costoso (da 10.000 rubli).
• Metallo-plastica significativamente inferiore alla resistenza dell'acciaio inossidabile e polipropilene: il prezzo.

Che tipo di valvole è meglio comprare? Qui la risposta è abbastanza chiara: la nostra scelta sono le valvole a sfera.

Al momento dell'acquisto, dovresti prestare attenzione a diverse cose:

1. Ruotare la leva non dovrebbe richiedere molto sforzo.
2. Lo stelo deve essere dotato di un dado, che consente di stringere la guarnizione.

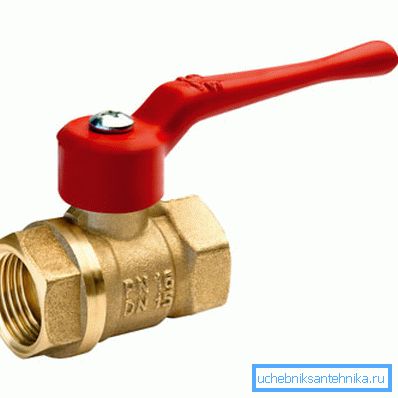

3. È preferibile preferire i rubinetti senza cromo, con un involucro giallo. Ciò garantisce che il materiale del corpo sia in ottone e non siluminato, che differisce da esso in una resistenza meccanica estremamente bassa.

Cosa usare come materiale per i liquami?

Per il cablaggio in casa o in appartamento: tubi in PVC grigio a campana con o-ring in gomma. Sono piuttosto forti e durevoli a un costo abbastanza ragionevole.

Ma quando si sostituisce il montante in un condominio, è preferibile preferire la ghisa o i cosiddetti tubi di plastica silenziosi, incluso uno strato di un materiale di maggiore densità. Non permetteranno che il suono dell'acqua drenata possa disturbare la tua tranquillità durante la notte.

Calcolo del rifornimento idrico

Cosa richiede esattamente i calcoli?

1. Flusso pianificato attraverso il tubo.
2. Il suo diametro, che è selezionato dal flusso.

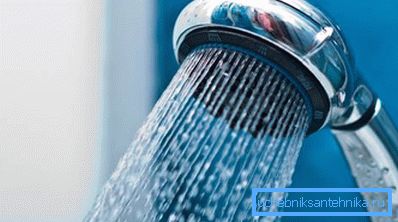

1. Il calo della pressione in esso. Se alla fine del dispositivo sanitario la pressione sarà inferiore a cinque metri, vale la pena pensare di aumentare la sezione di approvvigionamento idrico.

consumo

Le norme di spesa per gli elettrodomestici per uso domestico sono contenute in SNiP 2.04.01-85. Diamo una parte della tabella corrispondente.

Captain Evidence suggerisce: alcuni dispositivi possono essere utilizzati contemporaneamente (ad esempio, un lavabo e un lavandino). Nei calcoli utilizzati, il consumo totale di picco.

diametro

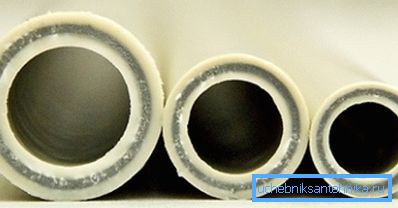

Per calcolarlo, abbiamo bisogno di due formule: l'area di un cerchio e il flusso d'acqua attraverso una sezione nota a una portata nota.

L'area di un cerchio è calcolata come S =? R ^ 2, dov'è il numero? si presume che sia 3.1415 e il raggio r è la metà del diametro interno del tubo.

Il consumo d'acqua può essere calcolato con la formula Q = VS. In esso, Q è il valore desiderato, V è la portata d'acqua e S è l'area della sezione trasversale.

Nota: per comodità dei calcoli, tutti i valori per i calcoli vengono convertiti in unità SI - metri, metri quadri e metri cubi al secondo.

1,5 m / s sono considerati come la velocità di flusso stimata, il massimo consentito per l'approvvigionamento di acqua potabile da parte della famiglia. Superare questo limite significherà la comparsa di rumore idraulico.

Facciamo un esempio delle tue mani, calcola le dimensioni del sistema di approvvigionamento idrico che fornirà acqua alla vasca, alla toilette con cisterna e al lavandino utilizzati simultaneamente.

1. Il consumo totale secondo la tabella sopra sarà 0,250 + 0,100 + 0,120 = 0,470 l / s. Lo ricalcolo in SI: 0,47 l / s = 0,00047 m3 / s.
2. Con una portata massima consentita di 1,5 m / s, l'area della sezione trasversale viene calcolata utilizzando la seconda formula come 0,00047 / 1,5 = 0,000313 m2.
3. Usando la prima formula, calcoliamo il raggio della sezione interna del tubo. È pari a 0,0099 metri, o 9,9 mm.
4. Il diametro, rispettivamente, sarà pari a 9,9 * 2 = 19,8 mm.

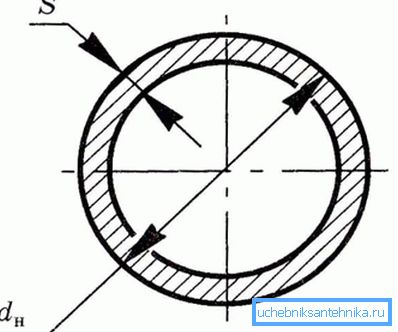

Non dimenticare: tubi di plastica e metallo-plastica sono contrassegnati con un diametro esterno, che, di regola, è un gradino più grande del diametro interno. Per il polipropilene, la dimensione richiesta nel nostro caso è 25 mm.

Perdita di carico

In questo caso, l'istruzione per il calcolo della fornitura di acqua potabile è ridotta all'uso della formula H = 1,3iL, in cui:

• H è la caduta desiderata in metri di colonna d'acqua.
• L è la lunghezza del tubo.
• io sono la sua pendenza idraulica.

Cos'è la pendenza idraulica e dove ottenere il suo valore?

Questo è il nome della resistenza che il gasdotto ha nel flusso attraverso di essa. Dipende dal materiale del tubo, dal suo diametro e dalla sua portata.

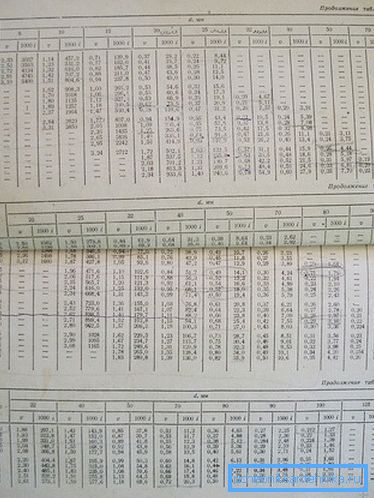

I valori per tutti i materiali e le dimensioni di corsa possono essere trovati nelle cosiddette tabelle Shevelev. Indicano il valore di 1000i - pendenza idraulica per 1000 metri di tubo. Per ottenere il valore i sostituito nella nostra formula, 1000i dovrebbe essere diviso in modo prevedibile per 1000.

Calcoliamo la caduta di pressione nella nostra rete idrica con un diametro interno di 20 mm, specificando un paio di input aggiuntivi:

• Materiale del tubo: polipropilene.
• La sua lunghezza è di 12 metri.

Per il valore di 1000i dovremo fare riferimento alle directory. Vi presentiamo la parte pertinente nel nostro caso della tabella corrispondente:

Ad una portata di 1,49 m / s, il più vicino al valore massimo consentito, 1000i sarà pari a 221,8; i, rispettivamente, pari a 221,8 / 1000 = 0,2218.

Sostituiamo questo valore con la lunghezza del tubo nella formula: 0,2218 * 12 * 1,3 = 3,46 metri. La pressione minima consentita di 5 metri sull'apparecchio idraulico di estremità sarà solo con una testa all'ingresso di 8,46 m (che corrisponde ad una pressione di 0,846 kgf / cm2). Poiché la pressione effettiva nella linea di alimentazione dell'acqua non è solitamente inferiore a 2,5 - 3,5 kgf / cm2, il diametro del tubo è abbastanza sufficiente.

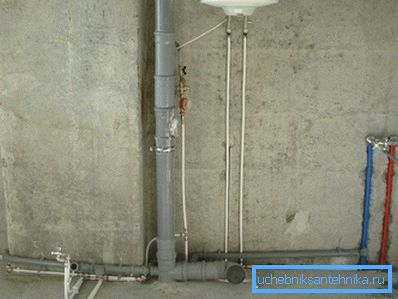

Posa dei liquami

La scelta del diametro del sistema fognario è soggetta alla regola più semplice: le prese per separare lavabi, lavelli e docce sono posate con un tubo da 50 mm; le sezioni che collegano gli scarichi di due o più dispositivi e i rami delle toilette sono realizzati con dimensioni di 110 mm.

La pendenza è di 3,5 cm per metro per 50 mm e 2 cm per 110 mm. Contro-pendenze sono inaccettabili: ciascuna di esse diventerà un luogo di costante accumulo di grassi e sospensioni e, a lungo termine, il punto in cui si verificano i blocchi.

La distanza massima tra i punti di fissaggio del tubo di scarico è 10 volte il suo diametro.

È più conveniente tagliare il tubo in posizione con una smerigliatrice con qualsiasi disco da taglio. È meglio eseguire lavori all'aperto o proteggere gli organi respiratori con una benda di garza: non vale sicuramente la pena di respirare con la polvere di plastica.

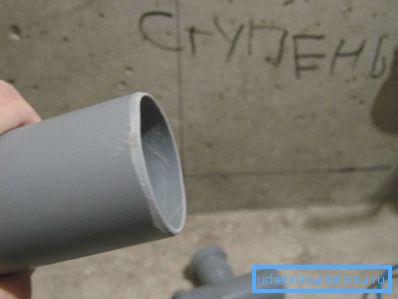

Dal lato esterno del tubo tagliato nel sito con un coltello affilato, lo smusso viene rimosso.

Ridurre la necessità di uno sforzo di attracco aiuterà il normale sapone.

Possono sfregare sia la guarnizione in gomma che l'estremità del tubo con lo smusso.

• Ratruby è sempre orientato contro la direzione del flusso delle acque reflue.
• Diventa migliore per eseguire non un angolo di 90 gradi e due 45 gradi. In questo caso, ci saranno molti meno problemi con la pulizia quando intasato.
• Per lo stesso motivo, nelle lunghe sezioni e svolte, vale la pena di fornire revisioni o tee con spine.

Assemblaggio di approvvigionamento idrico

Acciaio inossidabile

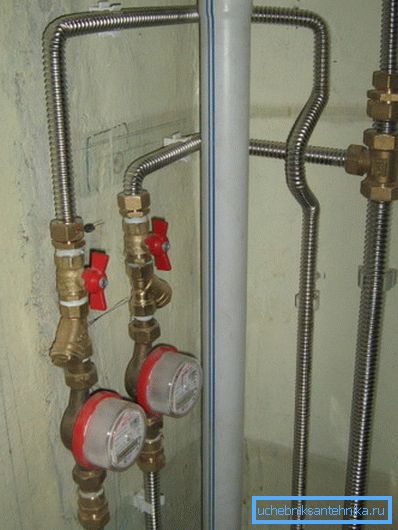

In questo caso, l'installazione dei tubi dell'acqua viene effettuata utilizzando i raccordi a compressione più semplici con anelli di silicone - guarnizioni. Strumento: due chiavi aperte o regolabili. Il raggio minimo di rotazione del tubo è uguale al suo diametro, in modo che il numero di raccordi sia minimo.

Per il fissaggio del tubo alle pareti mediante morsetti in plastica o metallo; la distanza tra i punti di attacco non deve essere superiore a un metro.

polipropilene

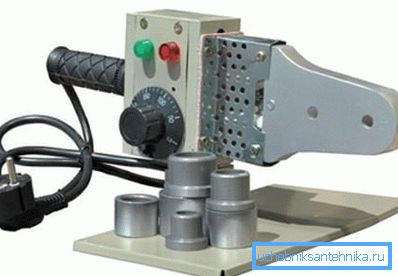

L'installazione di tubi dell'acqua in polipropilene viene eseguita da un saldatore a bassa temperatura con un set di ugelli per diversi diametri.

Per collegare i tubi utilizzati raccordi in fusione dallo stesso polipropilene.

Il processo di saldatura appare così:

1. Il saldatore viene fornito con un ugello delle dimensioni appropriate per il tubo e si riscalda fino a 240 - 260 C.
2. Il tubo e la presa del raccordo sono combinati con l'ugello per alcuni secondi, dopo di che il tubo viene inserito nel raccordo e viene tenuto per un po 'di tempo.

La durata del riscaldamento, fissazione e raffreddamento dei tubi per ottenere una connessione forte dipende dalla loro dimensione:

Come sempre, ci sono una serie di sottigliezze:

• Su tubi in alluminio rinforzato, la pellicola deve essere rimossa dal campo di saldatura. Questo lavoro viene eseguito da uno shaker (con rinforzo esterno) o da un flat-cutter (quando lo strato di rinforzo si trova nel mezzo del muro).
• Tubi e raccordi sono combinati strettamente con il movimento in avanti, senza rotazione. Altrimenti, l'onda plastica sciolta indebolirà l'articolazione.

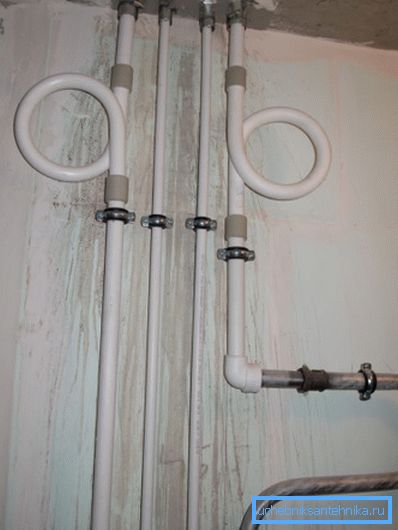

• I tratti rettilinei lunghi di polipropilene su acqua calda sono forniti con giunti di dilatazione - a forma di U o anulari.

• I morsetti non devono impedire l'allungamento del tubo durante il riscaldamento.

conclusione

Speriamo di essere riusciti ad aiutare il lettore nella scelta dei materiali e nella realizzazione dei propri progetti. Nel video di questo articolo puoi, come al solito, trovare maggiori informazioni. Buona fortuna!
