Installiamo stazioni di pompaggio sommergibili per il pozzo

In termini di design, una stazione di pompaggio con una pompa sommersa per un pozzo non è diversa da un'installazione simile per un pozzo, ma qui c'è un importante vantaggio: il diametro dell'unità non ha importanza! Sebbene le fonti d'acqua non differiscano molto l'una dall'altra (a meno che non per sezione ea volte - profondità), un'attenzione particolare dovrebbe essere rivolta a questo accordo - ci sono alcune sfumature.

Di seguito ne parleremo più in dettaglio, e vedremo anche il video tematico in questo articolo come supplemento.

Disposizione e installazione

Tipi di pompe

Nota. Secondo il principio del dispositivo interno, tutte le pompe sommergibili possono essere suddivise in centrifughe e vibrazioni. E se parliamo di tipi, qui possiamo dire di bene, bene, drenaggio e aggregati fecali, ma, in realtà, tutto può essere usato per l'assunzione di acqua dal pozzo.

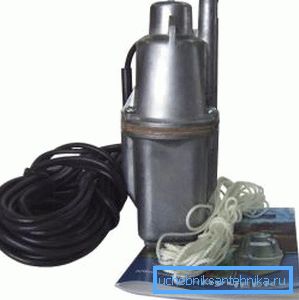

• L'opzione più semplice per l'approvvigionamento idrico da un pozzo a casa è la pompa a vibrazione: la sua potenza è sufficiente per una famiglia di 3-4 persone e annaffia anche l'orto, inoltre ha un piccolo prezzo e un'ottima risorsa operativa. Ma una tale unità non ha un temporizzatore automatico per l'avvio e l'arresto, quindi è necessario un serbatoio in soffitta, che viene riempito e quindi consumato fino al successivo rifornimento.

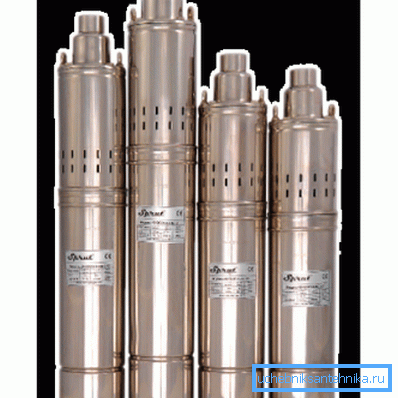

• Nei casi in cui il pozzo viene trivellato sulla sabbia, può accadere che la zona del filtro si indebolisca (il filtro a rete si consuma semplicemente) o non esiste affatto, quindi ci sono molti elementi abrasivi nell'acqua, cioè sabbia. Per tali situazioni, gli aggregati a coclea sono ideali, per i quali i granelli di sabbia non sono un ostacolo.

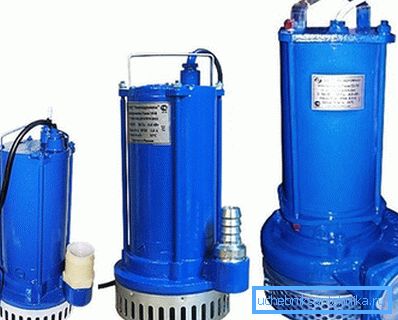

• Le unità di drenaggio possono anche servire come stazioni di pompaggio sommergibili per pozzi, il fatto è che il loro scopo principale è pompare acqua sporca da serbatoi diversi, quindi può essere fatto non solo l'assunzione di acqua, ma anche la pulizia. Tali dispositivi possono essere suddivisi in tre categorie: con 1) girante multicanale, 2) monocanale e 3):

1. La ruota multicanale viene utilizzata per acqua ordinaria, pulita o sporca con piccoli detriti;
2. Il canale singolo può già essere utilizzato in presenza di detriti più grandi e persino di feci;
3. Un tipo di ruota aperta può riciclare detriti di grandi dimensioni e persino foglie cadute, in quanto vi è un chopper nella pompa.

• Le pompe fecali, infatti, appartengono anche al drenaggio, solo che di solito vengono con un tipo di ruota aperta e una smerigliatrice. Ma queste unità senza problemi, puoi pompare l'acqua dal loro pozzo.

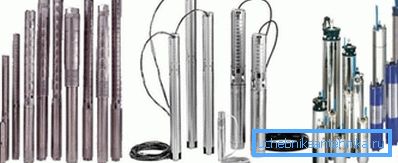

• Molto spesso, le pompe centrifughe a pozzo di piccolo diametro vengono utilizzate per pozzi, forse perché sono più abituati a loro, ma le loro prestazioni sono anche in quota e la potenza può sempre essere scelta a sufficienza. Un chiaro vantaggio qui è il loro piccolo diametro: la pompa non dovrà essere estratta durante la pulizia del pozzo - non interferirà.

• Hydrophore appartiene alle stazioni di pompaggio di superficie ed è progettato per fornire acqua per le esigenze domestiche di una famiglia di 4-5 persone. Se si dispone di un idrante di irrigazione, la potenza di tale unità potrebbe non essere sufficiente, inoltre, l'istruzione consente di utilizzarla solo fino a 9 m di immersione del tubo di aspirazione dell'acqua, al di sotto del livello della stazione. Ciò significa che fino allo specchio d'acqua nel pozzetto non dovrebbero essere più di 8 metri a livello dinamico.

Tabella del consumo medio di acqua

Nota. La selezione della pompa deve essere effettuata in base al consumo di acqua. Quindi, è necessario tener conto del suo rapporto con il consumo di energia per ora, e devi tenere conto di tutti i bagni allo stesso tempo.

Lavori di montaggio

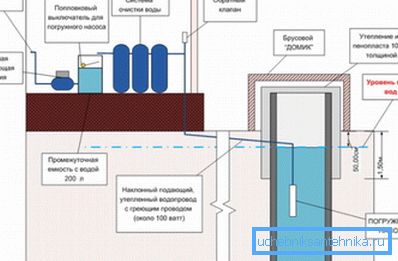

Di norma, l'installazione inizia con lo scavo di una fossa dal pozzo alla casa, come nella foto sopra, e la sua profondità dovrebbe essere maggiore del punto di congelamento del suolo di questa regione, almeno 10-15 cm, ma ancora meglio. Dovresti anche fare un ingresso nella fondazione dell'edificio o scavare sotto di esso (questo è raro) per guidare la conduttura dell'acqua e il cavo di collegamento elettrico.

È meglio scavare una trincea a casa da un pozzo, ma è necessario notare che la violazione di questo principio non sarà un errore critico per l'installazione di una pompa sommergibile (ma non di un idrovolante).

Nella parete del pozzo, cioè nel cerchio di cemento, è necessario creare un foro attraverso il quale il tubo flessibile con un diametro di 32 mm e un cavo elettrico passeranno liberamente. Ma qui va tenuto presente che non il tubo stesso passerà attraverso l'anello, ma l'angolo che collega il raccordo, che ha 50 mm. Quindi è necessario praticare un foro di circa 70 mm o 100 mm di diametro.

A una profondità inferiore al punto di congelamento del terreno, è molto spesso possibile imbattersi in acque sotterranee che penetrano attraverso i fori praticati nella fondazione e nella parete del pozzo. Pertanto, dopo aver posato il tubo e il cavo elettrico, i fori devono essere ben sigillati con una malta di cemento o sabbia o colla per piastrelle di qualsiasi marca.

Raccomandazione. Il terreno con cui riempirai la fossa non si sistemerà immediatamente nella sua posizione originale, inoltre, potrebbero esserci pietre taglienti che danneggeranno le pareti del tubo. Quindi, un cuscino di sabbia viene versato sul fondo della trincea, un tubo e un cavo sono posti su di esso, e poi un altro 10-15 cm di sabbia viene versato dall'alto. Per sistemare rapidamente la sabbia, deve essere versata abbondantemente con acqua.

È molto importante prestare attenzione alla profondità di immersione della pompa, tenendo conto del livello dinamico (non statistico!) Della colonna d'acqua. Questo suggerisce che la parte superiore dell'unità dovrebbe essere abbassata ad una profondità di un metro, e la sua parte inferiore non dovrebbe raggiungere il fondo, almeno mezzo metro.

Altrimenti (se queste condizioni non sono realizzabili) tali apparecchiature non possono essere installate, ma qui si può ottenere usando una pompa a vibrazione come Kid o un hydrophore - le prestazioni non sono le stesse, ma verrà comunque fornita l'acqua.

Di norma, una stazione di pompaggio sommergibile per un pozzo ha un cavo elettrico corto, che non è mai abbastanza per raggiungere la fonte di alimentazione, cioè per portarlo in casa. Pertanto, dovrai sicuramente crearlo, e se c'è una morsettiera sul pozzetto dove può essere effettuata la connessione, allora non avrai questa opportunità.

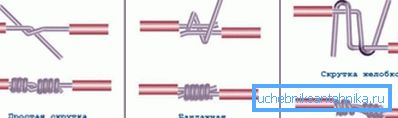

Selezionare il cavo mancante con doppio isolamento sulla sezione trasversale che coincide con il pezzo pompante e creare uno dei tipi di torsione indicati nella figura sopra.

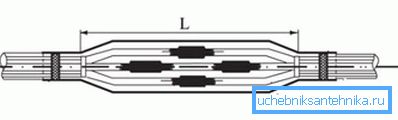

Ogni torsione separatamente, e quindi l'intero cavo, in generale, è chiuso con giunti di poliolefina termoretraibile (POF). Tale restringimento termico se riscaldato a 120? si restringe in dimensioni 2-4 volte e dopo il raffreddamento forma un eccellente isolamento, che non ha paura dell'acqua e ha un'elevata resistenza meccanica. Per riscaldare l'accoppiamento, è possibile utilizzare qualsiasi torcia o addirittura utilizzare una torcia (un giornale arrotolato in un tubo).

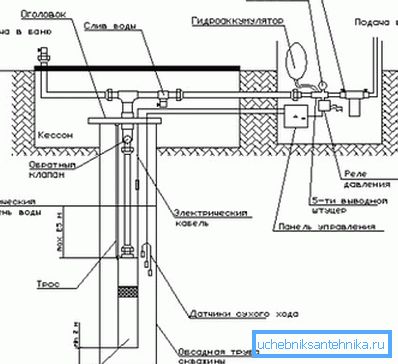

Ora veniamo al più elementare - il montaggio dello schema elettrico, che vedi nell'immagine sopra, e nel set di documenti dell'unità di solito è anche fornito. Ma oltre all'ordine di assemblaggio, ci sono ancora alcune sfumature a cui occorre prestare attenzione per aumentare la durata dell'intera stazione.

Iniziamo con l'immersione e la fissazione della pompa: il livello di sepoltura è noto a te e il tubo dovrebbe andare senza troppa tensione, ma anche non dondolare. Questa condizione è regolata da un cavo di acciaio, fissato ad un'estremità del corpo con un golfare, e all'altra estremità verso l'alto, sia per la scatola che per l'anello esterno del tubo di produzione e dell'involucro.

Ora rivolgiamo la nostra attenzione all'automazione: quando assemblate una stazione, incontrerete dispositivi come un pressostato e un sensore di funzionamento a secco, che possono essere venduti separatamente, ma possono essere combinati come un unico dispositivo. Non vi è alcuna differenza particolare qui, ma la maggior parte dei maestri preferisce una versione separata, in quanto più affidabile, e ad un prezzo risulta più redditizia.

Nota. Il serbatoio dell'acqua di riserva crea una certa pressione nel sistema, e quanto maggiore è questo serbatoio, tanto meno il motore verrà avviato e fermato, il che aumenterà la sua durata. Per una casa residenziale, un serbatoio di 80-100 l sarà sufficiente.

Le impostazioni di fabbrica del pressostato vengono solitamente regolate in modo che l'avviamento del motore di pompaggio venga eseguito a 2 atmosfere e la sosta a 3 atmosfere. Si tratta di una pausa abbastanza normale e con un grande serbatoio d'acqua, le modalità di partenza e di arresto saranno fatte abbastanza moderatamente, ma è possibile ridurne il numero.

Per fare ciò (se non si deve mantenere alta pressione nel sistema), la modalità di avvio del motore può essere regolata su 1,5 atmosfere e la sosta su 5 atmosfere, tutto ciò con un bullone di regolazione (compressione o indebolimento della molla).

conclusione

In conclusione, possiamo dire che la stazione di pompaggio sommergibile automatica per il pozzo non è montata solo da specialisti, ma indipendentemente, ma con tutti i requisiti. La parte terrestre della stazione (automatismo) è spesso sistemata in una casa o nel retrobottega, dove a volte viene costruito un cassettone (una piccola cantina).
