Ispezione bene - principi di accordo

In ogni moderno sistema fognario domestico è uno dei componenti principali del comfort. Fortunatamente, impostare un sistema standard con le proprie mani è un compito molto reale. Oltre al gasdotto, l'elemento principale del sistema è un tombino di fognatura.

In questo articolo parleremo dei tipi, dello scopo e dei principi di installazione di tali strutture.

Tipi di design

Il sistema complessivo può essere mirato in modo specifico, progettato per rimuovere i liquami domestici da una casa, oppure può essere un sistema completo che combina un sistema fognario con un sistema progettato per il drenaggio di un appezzamento..

Lavorano secondo uno schema simile, quindi in futuro parleremo dei principi generali di installazione delle strutture per la rimozione degli effluenti.

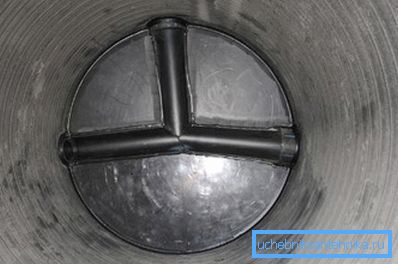

• Nodale o di collegamento: questo progetto serve a combinare diversi rami di tubazioni in un unico scarico comune. I tombini di fognatura secondo SNIP possono unire in se stessi non più di 3 rami di liquami e dovrebbe esserci un solo ramo di uscita. La configurazione del vassoio per unire i rami dovrebbe avere curve lisce, fatte sotto forma di tubi.

• Ci sono anche pozzi lineari, sono utilizzati su tratti rettilinei dell'autostrada per l'ispezione e la manutenzione della filiale. Per i sistemi domestici, privati, sono usati raramente, dal momento che non è spesso il possesso personale ad avere tali distanze. La distanza tra gli oggetti dipende dal diametro del tubo.

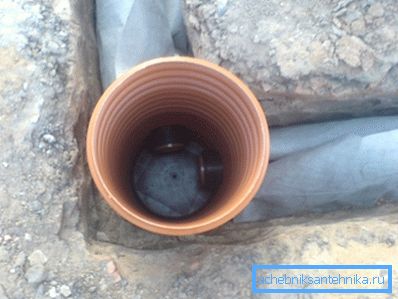

• Le strutture girevoli sono utilizzate per accedere al punto di piega della pipeline. L'angolo di rotazione può essere diverso. Il design è installato per fornire libero accesso ai tubi di ingresso e di uscita, poiché il rischio di congestione è piuttosto elevato in curva.

Importante: quando si dispongono le strutture rotanti, non è necessario installarle ad ogni turno. A seconda dell'angolo di rotazione, puoi montare attraverso uno, ma non di meno.

• Il prossimo tipo di strutture di visualizzazione sono la goccia. Si distinguono da quelli lineari per il fatto che le loro aperture di ingresso e di uscita si trovano a diversi livelli. Servono per aumentare o diminuire la velocità di movimento del deflusso nel sistema e sono utilizzati per adattarsi al terreno. Queste costruzioni sono montate.
• Se è necessario ridurre il livello del tubo in ingresso.
• Con instabile, con cambiamenti improvvisi, la velocità di un flusso in movimento.
• Quando i tubi attraversano le strutture sotterranee, ad esempio i tubi dell'acqua.
• Se è previsto uno scarico sommerso in un corpo idrico, tale struttura è l'ultima frontiera della transizione.
• Con un grande differenziale, fino a 3 m, tra l'ingresso e l'uscita.

Importante: il design del differenziale è stabilito solo se la differenza tra i tubi supera i 500 mm e il diametro dei tubi deve essere superiore a 600 mm.

• Bene per il filtraggio o fossa settica, è installato nella zona in piedi su terreno sabbioso o su argille sabbiose. Per le case private, di norma, è dotato di un filtro naturale a più strati, ma il suo uso è limitato.
• Le falde acquifere in quest'area non devono trovarsi a meno di 1 m dalla base della struttura.
• Ha un limite di filtrazione di 0,5 m? al giorno
• Su terreno sabbioso l'area minima di contatto della base è di 1 m?, Sulle argille sabbiose 1,5 m ?.

• Serbatoio di stoccaggio - montato in assenza della possibilità di scarico delle acque reflue. In realtà, è una forma moderna e migliorata di un pozzo nero. L'opzione di drenaggio può servire come serbatoio di riserva per la raccolta di acqua destinata a esigenze tecniche, come l'irrigazione.

Sottigliezze di installazione

I materiali da cui sono realizzate tali strutture non sono molto diversi, o piuttosto i principali sono solo 3.

• I primi 2 sono stati usati per molto tempo, sono anelli e mattoni in cemento armato.
• Il terzo tipo è apparso relativamente di recente ed è il frutto del progresso tecnologico, questi sono vari tipi di plastica o fibra di vetro. (Vedi anche l'articolo Caratteristiche tombino in plastica per il pozzo.)

Installazione di strutture in cemento armato

• Prima di fare qualsiasi tipo di bene, con attenzione e tenendo conto del terreno, viene scelto un luogo per l'installazione della struttura. L'area deve essere ripulita dalla vegetazione e livellata.
• Più lontano lo scavo è scavato. Le dimensioni della fossa dovrebbero superare le dimensioni della struttura di almeno 30-40 cm. Per i pozzi in cemento armato e mattoni, il gioco esterno può raggiungere i 60 cm. Inoltre, si dovrebbe considerare l'opzione di avvicinarsi al luogo di installazione di attrezzature speciali.
• In fondo alla buca, un cuscino di 150-200 mm da macerie viene versato e accuratamente pigiato. In presenza di acque sotterranee si deposita l'impermeabilizzazione di fondo. Per questo viene utilizzato bitume o materiale per tetti con bitume.
• I pozzetti delle fognature secondo SNiP devono essere installati su una base monolitica in calcestruzzo. Nella costruzione industriale viene utilizzata una lastra di cemento armato, ma nella costruzione privata è possibile salvare la cassaforma, rinforzare le fondamenta e colare il calcestruzzo con essa.
• Gli anelli di cemento sono installati sulla base di calcestruzzo preparata. Tutti i giunti, le strutture di interfaccia sono sigillate con malta cementizia e bitume. Anche i tubi accoppiati sono rivestiti con bitume o mastice bituminoso.
• Sul lato esterno dell'anello sono impermeabilizzati con bitume. Dopo l'installazione del coperchio superiore del serbatoio dall'interno, il contenitore viene nuovamente isolato. (Vedi anche l'articolo Luca del tombino, come scegliere.)
• Idealmente, un blocco di argilla fatto di argilla untuosa, di circa 30 cm di spessore, viene fatto lungo il perimetro del pozzo intero, ma se questo non è possibile, allora il blocco di argilla si deposita solo sulle giunture dei tubi, anche 30 cm di spessore, e 60 cm dalla cima del punto di unione del tubo. Il resto dello spazio è pieno di terra e compattato.
• Intorno al collo è pavimentazione in cemento armato con un diametro di 1,5 m. Secondo le regole, il serbatoio deve essere sottoposto a un test di tenuta stagna entro 24 ore. Per fare questo, le tubazioni sono tappate e il sistema è pieno d'acqua.

Edifici in mattoni

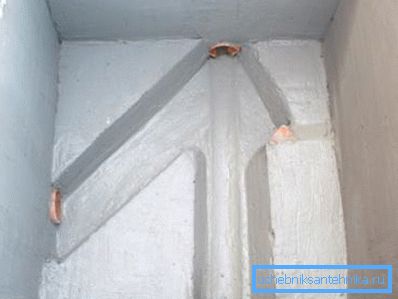

• La posa di un tombino da un mattone non è molto diversa dalla disposizione delle strutture in cemento armato. Le istruzioni per disporre la base sono quasi le stesse, ma la preferenza è data qui più alla base di massa, anche se l'uso di una lastra monolitica non sarà un errore.

Importante: se stendi una fossa settica di mattoni, la posa viene eseguita su una base di strisce. Un filtro multistrato di mezzo metro composto da una diversa frazione di sabbia, ghiaia e detriti verrà versato all'interno della struttura. Per un migliore filtraggio, puoi aggiungere uno strato di shungite.

• Le pareti del serbatoio di mattoni sono realizzate con uno spessore minimo di 250 mm, è di 1 mattone. Se si realizza una fossa settica con un divisorio di membrana trasversale, viene posata insieme alle pareti. La muratura viene eseguita alternando file di butched e spoon.

Costruzioni di plastica

• Attualmente, i tombini di plastica stanno vivendo un boom di popolarità. Hanno una durata di servizio sufficientemente lunga - fino a 50 anni. La plastica è un materiale completamente ecologico. E la cosa più importante è che i prodotti stessi sono leggeri. Per la loro installazione non richiede attrezzature speciali. Se lo desideri, tutto può essere fatto da solo.
• L'unico svantaggio è il prezzo. Sebbene a nostro avviso, con un approccio ragionevole, questo svantaggio può essere ridotto al minimo. Quindi, se acquisti tutti i componenti del sistema separatamente, il costo viene significativamente ridotto. Inoltre, se consideriamo il costo del noleggio di attrezzature e manodopera speciali, i costi sono quasi uguali.
• Se parliamo delle regole di installazione, i tombini di plastica richiedono solo la disposizione della base in cemento armato e del vassoio in cemento armato. L'istruzione è la stessa delle opzioni precedenti. I prodotti in plastica non richiedono l'impermeabilizzazione o l'isolamento, il che indica anche un risparmio. I giunti sono sigillati con guarnizioni di gomma.

Il video in questo articolo mostra il principio del montaggio di prodotti in plastica.

conclusione

Analizzando tutto quanto sopra, va notato che se si è impegnati nella sistemazione del sistema di carico, oltre a farlo in parallelo con la costruzione della casa, sarà più redditizio costruire dal calcestruzzo o mattoni. Ma su piccoli volumi è più economico, più veloce e più affidabile usare un tombino di plastica.
