La cartuccia delle cartucce è una parte semplice ma

13-09-2018
Approvvigionamento idrico

Nessuna casa può fare a meno di un mixer: è questo semplice dispositivo che ti permette di raggiungere la temperatura dell'acqua desiderata. L'acqua di miscelazione fornisce un dispositivo semplice, chiamato cartuccia. Periodicamente è necessario sostituire la cartuccia, poiché la sua risorsa è limitata, quindi le informazioni sul dispositivo e la sua sostituzione indipendente non saranno superflue.

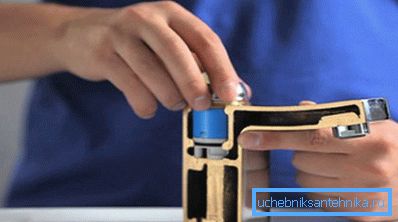

Il mixer nel taglio

Tipi di cartucce

È possibile selezionare 2 tipi di cartucce: tipo di palla e disco.

Il principio del loro funzionamento è simile, ma il design è molto diverso:

  • cartuccia per valvola a sfera è una sfera con 3 fori. Due di questi sono progettati per ricevere, rispettivamente, acqua fredda e calda, 1 - per fornire acqua dopo la miscelazione. Durante la regolazione della temperatura, la palla gira in sella, regolando così il grado di apertura di ciascuno dei fori;

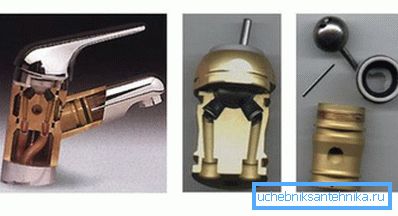

Nella foto - il dispositivo del mixer palla
  • la cartuccia del disco funziona secondo lo stesso principio, solo che invece di una sfera con fori, vengono utilizzate 2 piastre con fori, La parte superiore può muoversi in 2 direzioni, grazie alle quali avviene la regolazione della miscelazione e della pressione dell'acqua dal rubinetto.

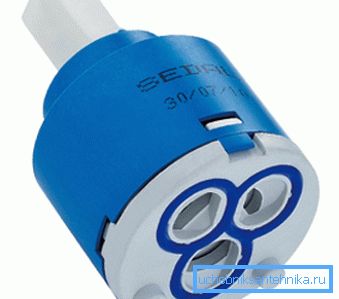

Assomiglia ad un assemblaggio di una cartuccia del disco

Per quanto riguarda le prestazioni, è difficile identificare il leader - il prezzo e la risorsa sono comparabili in entrambe le opzioni, e per spiegare la maggiore prevalenza dei modelli di dischi può essere una maggiore complessità della produzione di cartucce a sfera. Per questo motivo, non tutti i produttori di impianti idraulici hanno il permesso di produrre modelli di sfere

Dispositivo a cartuccia

La cartuccia del disco comprende diverse guarnizioni in gomma, una coppia di dischi con fori per il passaggio dell'acqua, un silenziatore e il corpo stesso:

  • la parte inferiore del bossolo (in basso) è a contatto con il fondo del miscelatore attraverso una guarnizione in gomma, necessaria per evitare perdite del mixer. Se la tenuta di questo gruppo non è garantita, dovrai pensare a come rimuovere la cartuccia dal rubinetto e sostituire la guarnizione;

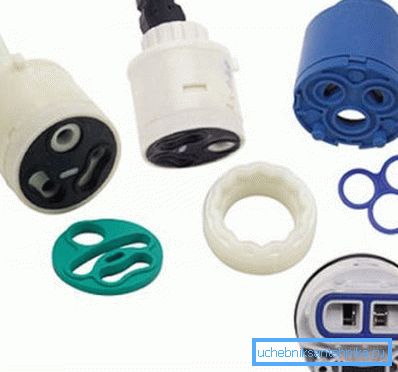

Le guarnizioni possono avere una forma diversa.
  • seguito dal fondo stesso con fori, in cima al quale è un'altra guarnizione di gomma;
  • Quindi una piastra con 3 fori è posizionata sopra la guarnizione sul fondo. A causa delle corrispondenti sporgenze e scanalature sulla piastra e il fondo della piastra rimane fermo quando il miscelatore;
  • la rete metallica si trova nella cavità di miscelazione. Molti erroneamente lo chiamano un filtro, ma in realtà il suo scopo è la riduzione del rumore;

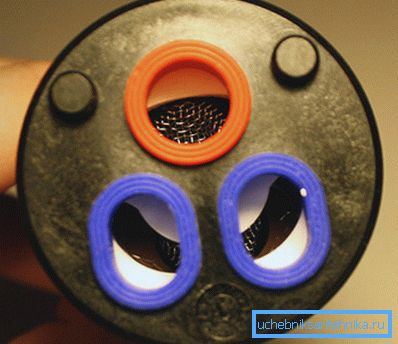

È possibile vedere 2 ingressi e 1 uscita, oltre a un soppressore di rumore metallico
  • una piastra ceramica mobile è posta sopra la piastra fissa;

Fai attenzione! L'assenza di una guarnizione tra le piastre in ceramica non deve essere confusa, la tenuta del giunto è ottenuta da uno strato di lubrificante e dalla planarità della superficie delle piastre, si incollano letteralmente l'una all'altra. Se la superficie della piastra è danneggiata, dovrai pensare a come cambiare la cartuccia nel rubinetto.

  • un guinzaglio è installato sopra la piastra mobile (a causa delle sporgenze, il guinzaglio sposta la piastra superiore durante la rotazione);
  • allora la parte superiore del corpo nasconde la costruzione descritta ed è collegata al fondo;
  • Il mozzo, l'asse e lo stelo garantiscono il funzionamento dell'intero sistema.

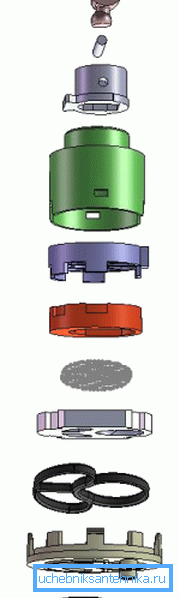

Rappresentazione schematica della costruzione descritta

Principio di funzionamento

La funzionalità di un miscelatore monocomando non è diversa da un convenzionale design a 2 valvole. Quando la maniglia viene ruotata sul piano orizzontale, la temperatura dell'acqua viene regolata e quando la maniglia viene sollevata, la pressione del flusso cambia.

Nella posizione centrale, la piastra superiore si trova in una posizione tale che l'accesso è aperto sia all'acqua fredda che all'acqua calda. Quando si gira completamente a sinistra oa destra, uno dei fori si chiude.

Il principio del modello del disco

Quando si solleva la maniglia del miscelatore, la stessa piastra superiore si muove rispetto a quella inferiore e il foro su di esso si mescola con il foro sul fondo e la pressione dell'acqua cambia di conseguenza. In questo caso, l'acqua passa attraverso un soppressore di rumore metallico a rete. In alcuni modelli, al posto di questa mesh possono essere utilizzate linguette di plastica.

Problemi con la cartuccia e la sua sostituzione

Prima o poi, qualsiasi cartuccia dovrà cambiare, perché ha elementi mobili. Abbastanza spesso, la ragione per la sostituzione non è l'usura, ma l'intasamento o problemi con le guarnizioni in gomma. In ogni caso, il problema può essere risolto da solo.

Possibili malfunzionamenti del mixer

Più spesso di fronte a tali problemi:

  • una leggera diminuzione della pressione è possibile anche con una valvola completamente aperta. Il motivo principale in questo caso non è nella cartuccia, ma, molto probabilmente, nel fatto che l'aeratore è appena intasato, basta spazzolarlo con uno spazzolino da denti. Un po 'meno spesso, una partenza solida bloccata in un foro della cartuccia può causare una caduta di pressione;
  • l'intasamento della cartuccia può far seccare costantemente l'acqua dal rubinetto, a causa della contaminazione la piastra mobile non può bloccare completamente il foro attraverso il quale l'acqua penetra nel gander;
  • è anche un segno di fallimento della cartuccia può essere considerata l'incapacità di regolare la temperatura dell'acqua, variazione spontanea della temperatura dell'acqua;
  • Spesso puoi sentire lamentele sul fatto che ho iniziato a scavare un rubinetto - la sostituzione della cartuccia non ha aiutato, il motivo più probabile risiede nella guarnizione di tenuta, che dovrebbe sigillare il giunto tra il fondo del mixer e la cartuccia. È piuttosto sottile, quindi anche una leggera corrosione del corpo del rubinetto può essere la ragione per cui non è possibile raggiungere la piena tenuta.

Di per sé, la cartuccia è un articolo economico, quindi se è stato nell'ordine di diversi anni, quindi al minimo segno di un malfunzionamento dovrebbe essere sostituito con uno nuovo. Il costo di modelli con un rapporto qualità / prezzo accettabile inizia da 250 rubli. Se nel mixer è installata una cartuccia a sfera, può essere riparata da solo.

Sostituzione di una cartuccia del disco

Molti sono confusi dalla domanda su come sostituire la cartuccia nel rubinetto, ma in realtà l'intera operazione richiederà 10-15 minuti. Non ha senso smontare e riparare la cartuccia stessa, quindi tutto ciò che serve è smontare il mixer e installare una nuova cartuccia invece di una guasta. (Vedi anche l'articolo Il dispositivo del mixer per il lavandino: caratteristiche.)

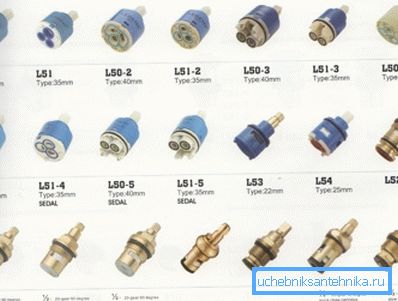

Esistono molti tipi di cartucce

Nonostante lo stesso principio di funzionamento, il design delle cartucce di diversi produttori è diverso, ad esempio può essere con un fondo piatto o sulle gambe e la posizione delle gambe può essere diversa. Pertanto, quando si visita un negozio di impianti idraulici, è meglio portare con sé una vecchia cartuccia.

Fai attenzione! Se la posizione delle gambe sul fondo non corrisponde, allora la cartuccia è garantita a perdere, perché non sarà possibile raggiungere la tenuta tra la cartuccia e il fondo del mixer.

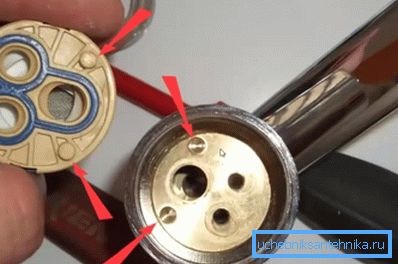

La posizione delle gambe deve corrispondere alle fessure.

Lo smontaggio della gru con la cartuccia viene eseguito nella seguente sequenza:

  • l'alimentazione dell'acqua al mixer è disattivata per prima;
  • quindi, facendo delicatamente leva con un coltello o un cacciavite, è necessario rimuovere la spina sul mixer. È dipinto in blu e rosso per non confondere in quale direzione deve essere girata la maniglia;

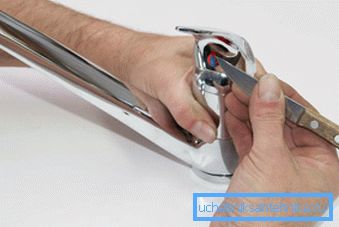

Rimuovere la fodera
  • Dopo di che, sarà necessaria una chiave a tubo a 6 punti, una vite sarà visibile sotto il rivestimento rimosso, deve essere rimosso. Dopo di ciò, è possibile rimuovere la maniglia e svitare manualmente il grembiule decorativo: sotto di esso sarà visibile un dado in ottone, che può essere svitato solo con una chiave inglese;

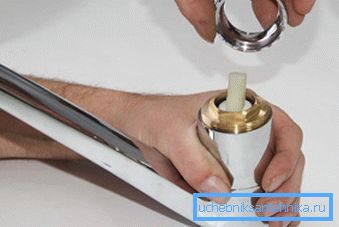

Il grembiule decorativo è smantellato.
  • Su questo punto, come smontare la valvola con una cartuccia può essere considerato risolto. Per rimuovere il vecchio devi solo tirarlo verso di te, forse, scuotendolo leggermente da un lato all'altro.

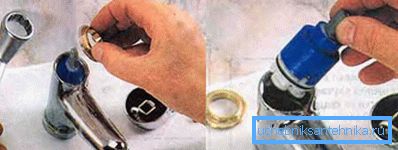

Rimuovere il dado ed estrarre la cartuccia

Prima di installare una nuova cartuccia, non sarà superfluo pulire la presa e controllare le condizioni delle guarnizioni. Il montaggio del mixer viene eseguito in ordine inverso.

Fai attenzione! A volte durante gli anni di funzionamento, tutti gli elementi del mixer sono stati saldati insieme. Se non si desidera modificare l'intero mixer, è possibile provare a utilizzare WD-40, un mezzo per rimuovere ruggine e ossidi dalla superficie metallica.

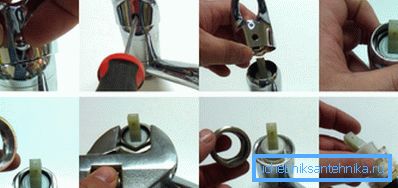

Breve guida alla sostituzione

Riparazione della cartuccia a sfera

In questo caso, la sostituzione della cartuccia nel rubinetto non è necessaria e i problemi con il suo funzionamento possono essere risolti con una semplice pulizia e la sostituzione delle guarnizioni.

Le istruzioni per lo smontaggio del mixer rimangono le stesse, quindi è necessario:

  • rimuovi la palla, ispeziona i fori e rimuovi la spazzatura che si è accumulata al loro interno. Devi anche ispezionare la superficie della palla, dovrebbe essere perfettamente liscia;
  • quindi sostituire le guarnizioni in gomma.

Fai attenzione! Se ci sono sovratensioni sulla superficie della palla, allora la sostituzione delle guarnizioni non sarà d'aiuto - il mixer continuerà a perdere.

Design del miscelatore con cartuccia a sfera

Riassumendo

In ogni cartuccia per il mixer ci sono parti mobili, il che significa che prima o poi l'attrito farà il suo lavoro e la cartuccia dovrà essere cambiata. Fortunatamente, un dispositivo del genere è poco costoso e anche un idraulico inesperto può gestire la sostituzione, basta seguire le istruzioni suggerite. (Vedi anche l'articolo Come scegliere un lavandino: caratteristiche.)

Il video in questo articolo può essere utilizzato come ausilio visivo per sostituire la cartuccia nel mixer.
