La gru d'acciaio: semplicità e durata in una bottiglia

I rubinetti in acciaio con una parte bloccante a forma di sfera d'acciaio si distinguono per la maggiore durata e semplicità di costruzione. La capacità di spegnere quasi istantaneamente il flusso di liquidi o gas è molto apprezzata non solo nella vita di tutti i giorni, ma anche nell'industria - tali dispositivi possono essere trovati sia in un appartamento normale che in una potente industria chimica.

Brevemente sul dispositivo e sulla classificazione delle valvole a sfera

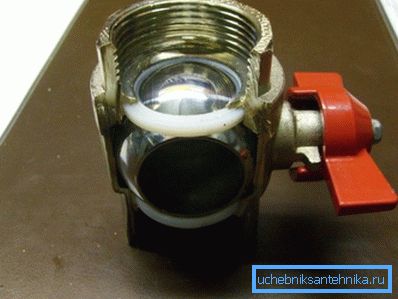

Tutte le valvole in acciaio a sfera hanno un design simile: l'elemento di bloccaggio è presentato sotto forma di una sfera di metallo con segmenti tagliati in parallelo. Nel centro della palla si trova un foro passante e la regolazione del flusso di liquido o gas avviene semplicemente ruotando la maniglia.

Fai attenzione! Una valvola a sfera convenzionale ha solo 2 posizioni di lavoro - completamente aperte o chiuse, questo è il modo in cui si differenziano dalle normali valvole.

Per quanto riguarda la classificazione, tutto dipende dal criterio alla base della divisione in gruppi.

Quindi, in base al metodo di collegamento, puoi selezionare opzioni come:

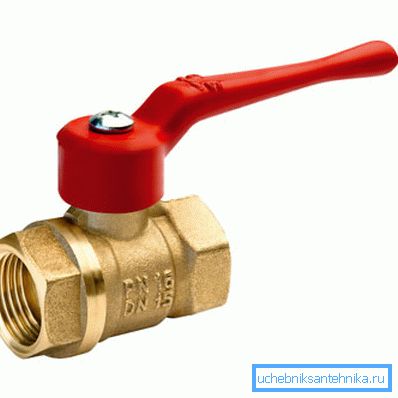

• filettato - è installato come un comune giunto per tubi (c'è una filettatura interna su entrambi i lati, in modo che i tubi siano semplicemente avvitati nel rubinetto). Tali composti sono particolarmente sensibili alla qualità del montaggio e alle condizioni operative, se è soggetto a vibrazioni e cadute di pressione, è meglio abbandonare il modello della frizione. A causa del fatto che tale connessione è rimovibile, tali dispositivi sono particolarmente apprezzati quando si installano tubi di acqua e calore;

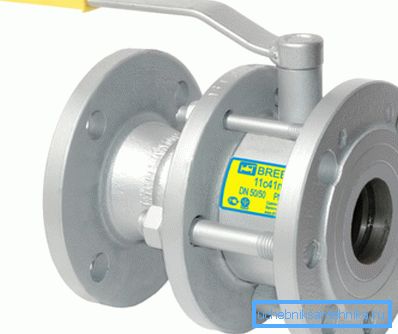

• connessione a flangia - i dischi con fori sono saldati dalle estremità e il collegamento ai tubi viene effettuato con l'aiuto di bulloni. Una valvola a flangia in acciaio è un po 'più grande e pesa più di una frizione, ma può essere utilizzata in condizioni abbastanza difficili, nell'industria, di regola, preferiscono tali dispositivi;

• giunto saldato - può essere considerato il tipo più raro, appartiene alla classe di un pezzo. Può essere utilizzato solo nel caso in cui la sua sostituzione in futuro non sia assolutamente necessaria. Tra i punti di forza, si può solo notare che la resistenza a sollecitazioni meccaniche, vibrazioni, ecc. - la forza di saldatura corretta è quasi buona quanto il metallo del tubo. Una valvola a sfera in acciaio per saldatura viene solitamente installata in luoghi in cui le condizioni operative non portano alla sua rapida degradazione, cioè l'umidità è normale e così via;

• Sono possibili varie combinazioni dei composti elencati.. Ad esempio, il dado di designazione dice che c'è un dado a risvolto su entrambi i lati, che permetterà di installarlo anche nelle condizioni di una carenza di spazio libero. Sono possibili anche altre combinazioni, come choke-nut, ecc.

Puoi dividere i rubinetti e il principio di azione:

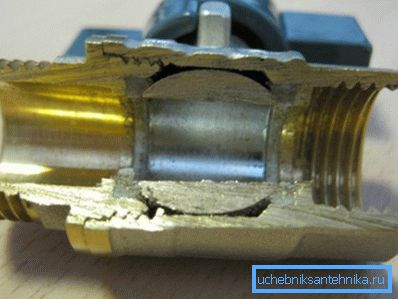

• i rubinetti a bussola forniscono un passaggio semplice di un flusso di liquido / gas senza cambiarne la direzione e senza mescolare un altro flusso. A seconda della forma e della dimensione, è possibile distinguere i dispositivi a passaggio totale (il diametro del foro è uguale al diametro interno del tubo) e i modelli in cui il foro è di dimensioni più piccole rispetto al passaggio nel tubo;

• dispositivi angolari - forniscono la rotazione del flusso con un angolo di 90 °;

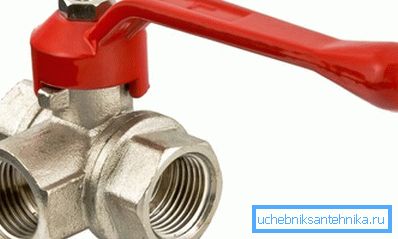

• modelli a tre vie: una valvola a tre vie in acciaio può funzionare sia come miscelatore che come divisore di flusso (il suo design è discusso di seguito).

La classificazione può essere data dal tipo di maniglia. Si può notare che le gru di piccole dimensioni sono dotate di maniglie a forma di farfalla compatta, questo è dovuto al fatto che chiuderlo richiede uno sforzo relativamente piccolo. Ma i dispositivi più grandi sono dotati di una maniglia tradizionale, questo ti permette di chiudere il rubinetto con poco sforzo.

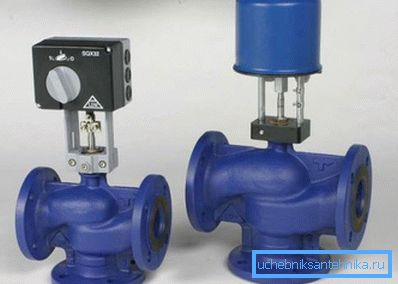

Fai attenzione! Nell'industria, a volte l'installazione di una maniglia di grandi dimensioni è impossibile a causa della mancanza di spazio libero, in questi casi viene utilizzato un azionamento elettrico per regolare il funzionamento della gru. Naturalmente, il prezzo di un tale dispositivo non è democratico.

Maggiori informazioni sull'uso e l'installazione della valvola a sfera in acciaio

Il principio di funzionamento del modello convenzionale è stato considerato sopra, molto più interesse è causato da gru con 3 o più tubi, cioè valvole a 3 vie, ecc. Tali dispositivi sono più complicati, ma offrono maggiori opportunità rispetto alle gru convenzionali.

Valvole a tre vie

Il massimo che una valvola passante convenzionale può controllare il flusso di un flusso di liquido / gas, a 3 vie, è in grado di separare o miscelare i flussi.

In realtà, secondo questo criterio, la loro classificazione viene eseguita:

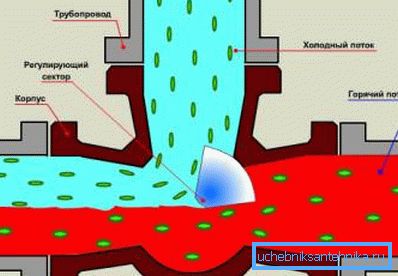

• miscelatore - mescola 2 flussi di liquidi. Tali dispositivi sono usati come normali mixer in appartamenti. Nonostante la progettazione interna più complessa, la sua installazione rimane semplice e viene eseguita a mano;

• separatori - in tali dispositivi il flusso di fluido in ingresso è diviso per 2. Può anche reindirizzare completamente il flusso in ingresso a uno dei sistemi collegati. Ciò consente, ad esempio, di separare completamente i singoli circuiti nell'impianto di riscaldamento, utile quando si utilizzano contemporaneamente basse temperature e riscaldamento convenzionale in casa.

Per quanto riguarda il controllo della gru, i modelli più spesso incontrati con regolazione manuale. Ma se il budget non è un limitatore, allora è del tutto possibile organizzare un aggiustamento automatico. Tutto ciò che serve è installare su di esso un servoazionamento associato a un termostato posto nella stanza.

Installazione della gru in acciaio

Le istruzioni di installazione sono estremamente semplici e dipendono dal tipo di fissaggio (frizione, flangia, ecc.):

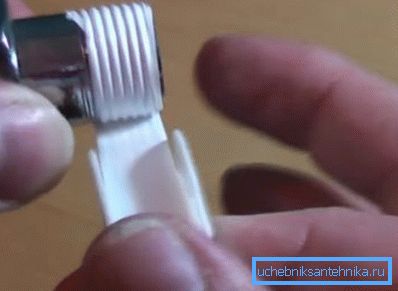

• quando si utilizza un dado cieco, è sufficiente avvolgere il nastro FUM sulla filettatura esterna sulla valvola stessa, quindi inserire una guarnizione, un anello di tenuta e il dado sul tubo. Dopodiché, avviterà solo il dado sulla filettatura della valvola;

• nel caso di fissaggio a flangia, il collegamento con la flangia sul tubo è fornito da bulloni ad alta resistenza, che vengono serrati con una chiave dinamometrica. Tra la flangia della gru e il tubo si trova sempre una guarnizione di tenuta, se necessario, è sempre possibile serrare i bulloni, l'unica cosa a cui bisogna prestare attenzione è che tutti i bulloni devono essere serrati con la stessa forza.

Riassumendo

La valvola a sfera in acciaio grazie alla sua semplicità di progettazione, affidabilità e durata ha preso un posto degno non solo nell'arsenale degli idraulici, ma anche nell'industria. Un piccolo miglioramento nel suo design (modelli a tre vie) consente di risolvere quasi tutti i problemi di regolazione del flusso di liquidi o gas attraverso un tubo.

È anche importante che ogni persona possa far fronte all'installazione di un dispositivo di questo tipo.Il video in questo articolo mostra un esempio di utilizzo di una valvola a 3 vie nell'impianto di riscaldamento.
