Pompa agidel

L'Ufa Production Association produce vari prodotti per la difesa, l'industria petrolifera e del gas, l'industria automobilistica e aeronautica. Per i suoi prodotti, la società ha registrato il marchio "Agidel". Sotto lo stesso marchio ha prodotto la pompa Agidel.

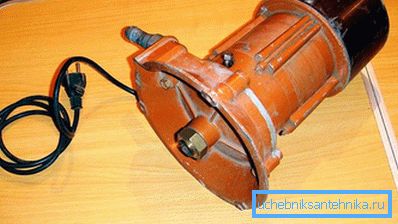

Cos'è un

L'inizio del rilascio delle prime modifiche della pompa della Ufa Production Association si perde negli anni settanta del secolo scorso. Alcuni campioni funzionano ancora. Attualmente, sotto la TM "Agidel", vengono prodotte due versioni di pompe: "Agidel M" e "Agidel 10". Queste unità appartengono alla classe delle pompe di superficie centrifughe.

Le unità di pompaggio Agidel sono progettate per fornire acqua per l'irrigazione, una doccia estiva o la fornitura di acqua da due punti, ad esempio una vasca da bagno e una cucina.

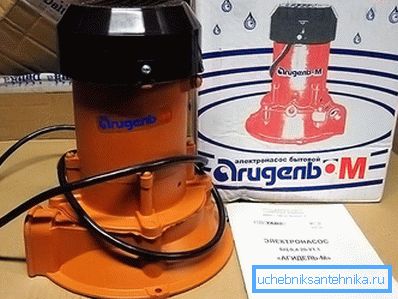

Caratteristiche "Agidel M"

La pompa "Agidel M" è una pompa centrifuga di piccole dimensioni. Le caratteristiche tecniche dell'unità sono:

• il peso è di 6 kg;
• diametro - 23,8 cm, lunghezza - 25,4 cm;
• l'unità è in grado di aspirare acqua da una profondità di 7 m, con l'installazione di un eiettore la profondità aumenta fino a 15 m;
• l'altezza di risalita dell'acqua è di 20 m;
• all'ora è in grado di pompare 2,9 l / h;
• costi dell'elettricità - 370 W / h.

Installare questa unità solo in posizione verticale. Un prerequisito per il funzionamento della pompa è la massima purezza dell'acqua pompata. Pertanto, quando lo si utilizza per pompare acqua da un pozzo o da un pozzo, la distanza dalla valvola di ricezione al fondo non deve superare 35 cm.

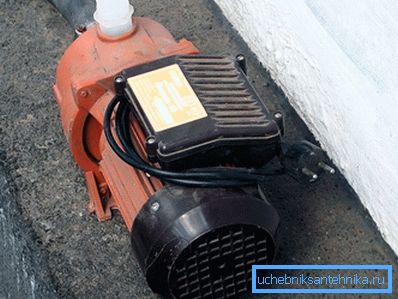

Caratteristiche "Agidel 10"

La pompa "Agidel 10" è un modello più potente, che ha le seguenti caratteristiche tecniche:

• peso 9 kg;
• le dimensioni della costruzione sono 23,0? 16,0? 37,0 cm;
• la pompa può prelevare acqua da un pozzo con una profondità di 7 m;
• l'altezza massima alla quale l'ascesa dell'acqua è di 30 m;
• la produttività è di 3,3 l / h;
• consumo energetico dell'unità 700 W / h.

L'unità è montata solo in posizione orizzontale.

Per entrambi i modelli, un requisito comune è installare su una superficie piana e garantire temperature positive nel sito di installazione della pompa. Se il congelamento del liquido all'interno dell'unità è consentito, si romperà.

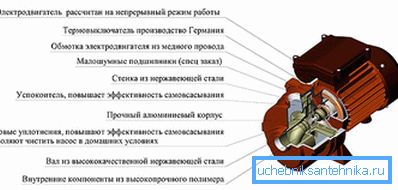

Componenti principali

Il design del dispositivo pompe TM "Agidel" è costituito dai seguenti componenti:

• un involucro che si collega alla carcassa del motore con tre bulloni esterni;
• alloggiamento del motore (fissato alla base con quattro bulloni);
• lumache, con l'aiuto di cui l'acqua viene assorbita (fa parte del corpo);
• girante (ancorata), fissata al centro del corpo con un bullone;
• motore elettrico con un'ancora, guarnizioni e guarnizione tra di loro.

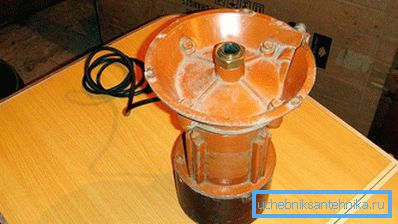

Modelli di differenze costruttive

L'unità Agidel M deve essere riempita d'acqua prima di iniziare i lavori. Il design fornisce protezione contro il surriscaldamento, quindi è consentito il funzionamento del dispositivo senza fermarsi per un lungo periodo. La temperatura dell'acqua non deve superare i 40? C. Si consiglia di utilizzare la pompa solo a temperature ambiente positive.

La pompa "Agidel 10" è un'unità autoadescante, quindi non richiede l'iniezione preliminare di acqua prima dell'inizio del funzionamento. È sensibile ai sovraccarichi, motivo per cui non si dovrebbe usare l'unità per pompare acqua da una profondità molto grande.

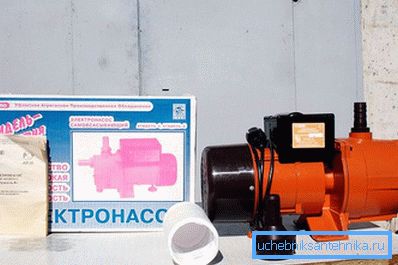

Come e dove installare il dispositivo

Le pompe devono essere installate in contenitori o locali di servizio che li proteggano dalla luce solare diretta, dall'umidità e dai detriti. Per ridurre la resistenza all'acqua, le unità si trovano il più vicino possibile al pozzo. L'installazione è fatta su una superficie piana.

Con l'uso annuale della pompa, la stanza in cui è installata viene riscaldata.

Poiché l'unità "Agidel M" è destinata principalmente al funzionamento stagionale, è possibile installarla sulla parte superiore del pozzo. Se è necessario utilizzare l'unità tutto l'anno, l'installazione viene eseguita in una stanza calda. È anche possibile scavare una fossa al di sotto del livello di congelamento del suolo. Coprirlo con mattoni o cemento, isolare e installare una pompa lì.

Per il primo riempimento della pompa con acqua prima di iniziare, collegare al tubo dell'acqua della colonna. Quindi, le valvole di arresto sono posizionate davanti alla coclea della pompa e il tubo flessibile dal tubo di uscita dell'unità viene abbassato nel serbatoio dell'acqua, che si trova nelle vicinanze. Quando iniziano a pompare acqua usando il manico della colonna, l'acqua sotto pressione entra nella pompa e fuori attraverso il tubo nel serbatoio. Per evitare il movimento costante dell'acqua attraverso la pompa, durante il funzionamento, le colonne chiudono la valvola di arresto.

La pompa "Agidel 10" può essere installata direttamente sulla superficie dell'acqua. Per fare questo, costruisci una piccola zattera. In questo caso, tutte le parti che trasportano corrente della connessione sono accuratamente isolate dall'acqua.

Un'altra caratteristica dell'installazione: la connessione all'alimentazione. Poiché il cavo della pompa è lungo solo 1,5 m, e la distanza dalla pompa all'uscita più vicina è molto più lunga, è meglio sostituire il filo "nativo" con un altro, la lunghezza richiesta. Il cavo deve essere posato in modo tale da non poterlo inciampare o danneggiarlo accidentalmente.

Prima di iniziare l'installazione e il funzionamento delle pompe TM "Agidel", leggere attentamente le istruzioni. Solo l'implementazione di tutte le raccomandazioni e i requisiti garantirà un funzionamento lungo e affidabile dell'unità.
