Pompa centrifuga per pozzo: assistenza nella selezione e

Come sono le pompe centrifughe sommergibili per pozzi? Quali sono le caratteristiche di scegliere un dispositivo del genere? Ha delle alternative ragionevoli? Devo tenere conto di alcune delle sue caratteristiche quando si lavora con una pompa? Proviamo a rispondere a queste domande.

Cos'è?

Iniziamo con una piccola escursione nella giungla della meccanica.

Lo schema di pompa più semplice, durevole ed efficiente che può essere utilizzato per il sollevamento e il trasporto di acqua relativamente pulita è una girante centrifuga nella coclea - il corpo, e infatti ricorda molto il guscio di un mollusco.

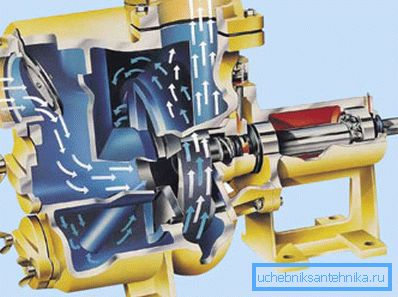

Come funziona un dispositivo del genere?

• La girante è azionata da un motore elettrico. In questo caso, le lame lanciano acqua alla periferia della coclea, creando una sovrapressione alle sue pareti. È necessario aprire il passaggio dell'acqua - e si precipiterà fuori dallo scafo.

Curiosamente, a causa delle caratteristiche idrodinamiche, la pressione maggiore si crea quando l'ugello di uscita è diretto tangenzialmente al corpo nella direzione di rotazione della girante.

• Nell'area dell'asse della girante, al contrario, verrà creato un vuoto. Per il funzionamento continuo della pompa, è sufficiente organizzare l'erogazione dell'acqua lungo l'asse di rotazione.

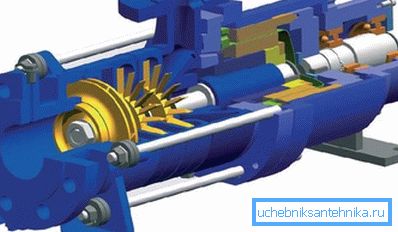

La lumaca ha una caratteristica dannosa. La capacità della pompa e la pressione all'uscita sono maggiori, minore è lo spazio tra la girante e l'alloggiamento. Infatti, con un grande spazio, parte dell'acqua insegue un cerchio all'interno dello scafo.

Questa proprietà è il tallone d'Achille della cosiddetta pompa a vortice, lo schema di cui abbiamo appena descritto in modo esauriente. È applicabile solo ed esclusivamente per il trasporto di acqua pulita (non più di 30 grammi di impurità per metro cubo).

Perché?

1. Con uno spazio minimo tra la girante e l'involucro, misurato in frazioni di un millimetro, sabbia fine e impurità abrasive si comportano come carta vetrata. In poche settimane di lavoro, la coclea si usura in uno stato di completa inoperabilità.
2. Man mano che la distanza aumenta, la pressione scende bruscamente all'uscita.

Tuttavia, le pompe centrifughe di solito indicano caratteristiche molto più democratiche: la dimensione consentita delle particelle solide è fino a 2 millimetri, la quantità di impurità è fino a 150 g / m3. A causa di cosa?

Il problema principale delle pompe a vortice è risolto in modo semplice ed elegante nelle costruzioni centrifughe.

La girante (o, come viene correttamente chiamata, la girante) è separata dall'alloggiamento di pochi millimetri. A causa del notevole vuoto sospeso attraverso la chiocciola, senza causare alcun danno al dispositivo. Il calo della pressione e delle prestazioni è compensato dalla presenza di diverse fasi, ciascuna delle quali consiste in una girante e un diffusore.

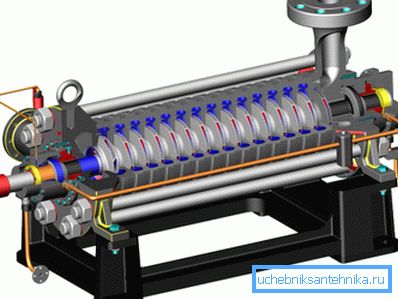

Utile: ogni fase della pompa aumenta la pressione alla sua uscita di 5-10 metri. In questo caso, la complessità del design è minima: tutte le ventole sono ruotate da un singolo motore elettrico.

Aiuto nella scelta

Come e con quali segni scegliere un pozzo centrifugo?

Pressione alla testa

Questo è il nome dell'altezza massima a cui un dispositivo è in grado di sollevare una colonna d'acqua in assenza di un rubinetto. Come determinare quale valore dovrebbe essere orientato?

Le istruzioni per il calcolo della pressione richiesta sono abbastanza semplici.

1. La distanza tra la profondità della pompa e la superficie viene presa come valore di base. Nota: non dall'acqua dello specchio, è dalla pompa. Dati i cambiamenti dinamici nel livello dell'acqua, affonda a una profondità considerevole.
2. Il valore risultante viene aggiunto a 30 metri. Perché così tanto?

Una pressione eccessiva solleverà l'acqua al secondo o terzo piano di una casa privata; inoltre, garantirà il normale funzionamento delle apparecchiature idrauliche. Le valvole di arresto e i rubinetti, sai, funzionano molto male in assenza di sovrapressione nei tubi.

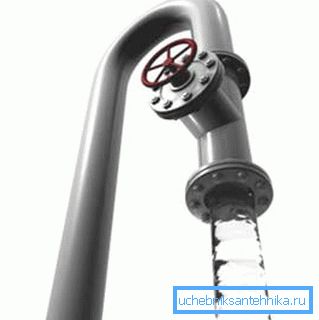

1. Un ulteriore 10% viene aggiunto al risultato per perdite non contabilizzate. I tubi (specialmente l'acciaio, che ha funzionato per diversi anni e diventano ruvidi all'interno) hanno una notevole resistenza idraulica. La pressione viene persa nelle spire del sistema di alimentazione dell'acqua, su valvole, miscelatori e rivestimenti flessibili.

Facciamo un esempio, calcoliamo la pressione su cui navigare quando si sceglie una pompa immersa in un pozzo fino a una profondità di dieci metri.

• Il valore di base è lo stesso 10 metri per la superficie.
• Aggiungiamo 30 metri necessari per il normale lavoro di attrezzature sanitarie e per il sollevamento di acqua ai piani superiori. 10 + 30 = 40.
• Un ulteriore 10% per le perdite non contabilizzate aumenterà il valore nominale calcolato a 40x1,1 = 44 metri.
• Arrotonda il valore risultante in grande stile. Ovviamente, dobbiamo cercare una pompa centrifuga che fornisca una pressione di 50 metri.

Ho bisogno di un margine in più? No.

Ci sono diversi motivi

1. Maggiore è la prevalenza dichiarata, maggiore è il prezzo della pompa. C'è una ragione completamente obiettiva per questo: il design diventa più complicato, vengono aggiunti ulteriori passaggi.
2. Maggiore pressione significa spreco di energia. Avviso, non giustificato.

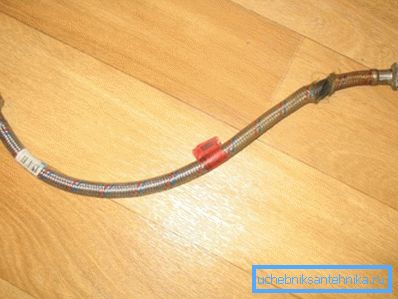

3. Infine, l'eccesso di pressione nella rete idrica è pericoloso per le apparecchiature idrauliche. Prima di tutto - per le valvole di ingresso in plastica nei water e le connessioni flessibili ai mixer.

produttività

Idealmente, dovrebbe essere maggiore della portata (afflusso di acqua nel pozzo dalle falde acquifere), ma inferiore alla scarica di picco.

A proposito: in presenza di una capacità del buffer di grande capacità, l'ultimo elemento può essere trascurato.

Come determinare la portata del pozzo e il flusso d'acqua?

Per determinare quanta acqua entra nel pozzo per unità di tempo, è sufficiente svuotarla a un livello fisso e misurare il tempo necessario affinché lo specchio d'acqua ritorni al suo segno precedente. Avanti - semplice aritmetica.

Supponiamo che in un pozzo con un diametro di 1,6 metri (la dimensione standard degli anelli in cemento armato) abbiamo pompato acqua a 2 metri dal marchio originale. Al livello precedente, è tornata esattamente in un'ora.

Proviamo a calcolare la portata in litri al minuto.

1. Il volume della colonna d'acqua con un diametro di 1,6 e un'altezza di 2 metri è pari a 3,1415x (0,8) ^ 2x2 = 4,02112 m3, o circa 4000 litri.
2. Ogni minuto 4000/60 = 67 litri d'acqua arrivano al pozzo.

Come valutare il bisogno di acqua della famiglia?

Per non soffrire di tentativi di misurarli, forniamo dati statistici. Per una famiglia di 3-4 persone dovrebbe contare su 40-50 litri al minuto. Con un aumento del numero di membri della famiglia, i costi dell'acqua aumentano proporzionalmente; la necessità di irrigare la zona inoltre li raddoppia.

Dimensioni e produttore

Se una pompa sommergibile per un pozzo è limitata dal diametro dell'involucro, allora nel caso di un pozzo in termini di dimensioni, c'è completa libertà. Più grande è il diametro, più economico è il dispositivo con le stesse caratteristiche: con un aumento del diametro del motore e delle giranti, è possibile fornire prestazioni e coppia con molto meno risorse. In particolare, l'avvolgimento del motore è semplificato e il numero di giranti diminuisce.

Quale produttore dovrebbe scegliere?

Ci sono solo due fattori importanti:

1. Costo di. Se, nel caso di una pompa di fondo pozzo, il risparmio può essere laterale, poiché sollevare un dispositivo guasto non è un compito banale, allora è perfettamente accettabile non inseguire i marchi.
2. Ubicazione dei centri di assistenza. Se il servizio autorizzato dai prodotti Vodomet è vicino a te e il servizio Grundfos è nella città vicina, la scelta è ovvia.

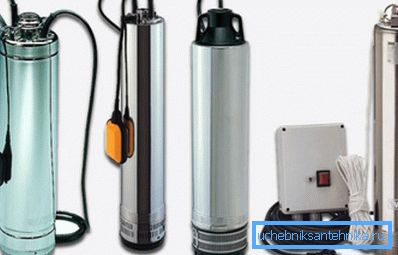

Suggerimento: l'interruttore a galleggiante è un'aggiunta molto utile. Arresta il motore a un calo critico del livello dell'acqua nel pozzo.

alternative

Una pompa centrifuga è sempre la scelta migliore per un pozzo? La risposta è ambigua.

Da un lato, lo schema centrifugo combina prestazioni eccellenti con senza pretese e grande risorsa. D'altra parte, le soluzioni alternative hanno vantaggi piuttosto tangibili.

Pompa a diaframma

È un progetto di un solenoide con uno o due diaframmi e valvole di ritegno. Diverse volte al secondo, viene fornita energia al solenoide e la membrana attaccata al suo nucleo spinge l'acqua dalla camera di lavoro nel tubo di alimentazione. La corsa di ritorno dell'anima è fornita da una molla o da un circuito elettrico aggiuntivo.

Il valore principale dello schema a membrana - l'economicità marginale, che segue direttamente dalla semplicità del design.

Nei pozzi, le pompe a diaframma hanno una popolarità piuttosto bassa a causa di due caratteristiche:

1. La vibrazione generata dal solenoide è distruttiva per le pareti del pozzo. Accelera notevolmente l'insabbiamento del tronco.
2. Poiché le membrane si deformano durante il funzionamento del dispositivo, la sua vita di revisione è limitata a uno o due anni. Sostituire le membrane è un'operazione abbastanza semplice, ma sollevare la pompa del pozzo non è molto.

Tuttavia, l'utilizzo nel pozzo, ovviamente, consente di trascurare entrambi gli inconvenienti del circuito.

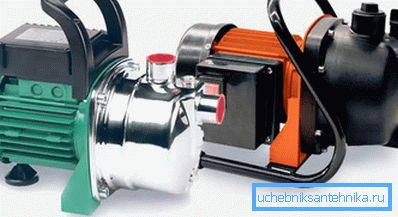

Pompa di superficie

Come suggerisce il nome, questo dispositivo è montato su una superficie; un tubo o tubo rigido viene abbassato per sollevare l'acqua nel pozzo.

Che cosa offre un tale accordo?

• I problemi con l'impermeabilizzazione del motore sono completamente eliminati. L'acqua semplicemente non entra in contatto con esso: il motore elettrico e la chiocciola sono distanziati nello spazio, solo l'albero li collega.
• Le riparazioni e la manutenzione sono notevolmente semplificate perché non richiedono attrezzature di sollevamento.
• La mancanza di pressione dovuta a uno spazio sufficientemente ampio tra la girante e il corpo della coclea può essere compensata semplicemente aumentando le loro dimensioni lineari, che in questo caso sono praticamente illimitate.

Lo svantaggio della posizione della stazione di pompaggio sopra il livello dell'acqua è che la profondità alla quale questa acqua può salire è limitata a sette-otto metri. Con un motore differenziale più grande appena in folle.

Tuttavia: per le piccole pompe viene spesso utilizzata una modifica curiosa. Sono installati sul telaio, attaccato all'isola che galleggia nel pozzo. La galleggiabilità è assicurata da una spessa schiuma; la dimensione dell'isola, quasi uguale all'area dello specchio d'acqua, non consente alla struttura di ribaltarsi.

Caratteristiche di funzionamento

A cosa devo prestare attenzione collegando la pompa centrifuga al sistema di alimentazione idrica con le mie stesse mani?

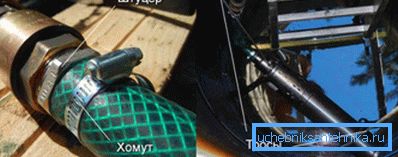

• I migliori cavi sono fatti di acciaio inossidabile. Hanno resistenze a trazione fino a una tonnellata; più di questo: questa forza non diminuisce col tempo a causa della corrosione.
• La pompa cade e si alza strettamente per il cavo. Il cavo di alimentazione e il tubo o tubo di pressione sono selezionati per la fune con clip di plastica.
• Subito dopo l'uscita viene inserita una valvola di ritegno. Altrimenti, l'acqua dal sistema di alimentazione idrica dopo lo spegnimento si fonderà nel pozzo.

• Se la pompa viene utilizzata non solo per l'irrigazione, ma anche per l'approvvigionamento idrico a casa, l'idroaccumulatore e il sensore di pressione sono inclusi nelle sue tubazioni. In questo caso, la potenza verrà fornita al motore solo quando la pressione nel sistema scende a un valore critico.

Piano B: un serbatoio di stoccaggio può essere incluso nel sistema di approvvigionamento idrico. È installato nella parte superiore del sistema di approvvigionamento idrico e viene completato con il più semplice sensore di livello a galleggiante.

conclusione

Se alcuni punti non sono chiari al lettore, può trovare le risposte visualizzando il video in questo articolo. Buona fortuna!
