Pompa di superficie per un pozzo: caratteristiche,

25-10-2018
Approvvigionamento idrico

Le pompe di superficie per pozzi consentono di pompare l'acqua da una profondità ridotta, che è importante per i proprietari di case di campagna e aree suburbane.

Parleremo delle caratteristiche e delle caratteristiche principali di questi dispositivi, oltre a mostrare come installare la pompa di superficie nel pozzo.

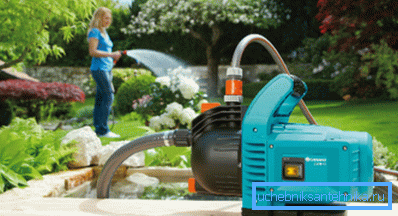

Su una foto la pompa superficiale funzionante.

Pompa di superficie

Dispositivo e scopo

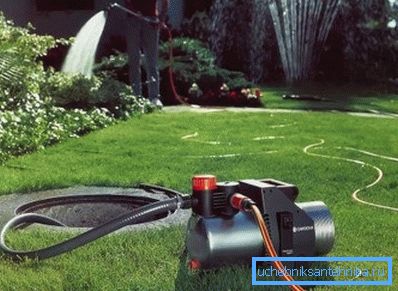

L'unità rende facile organizzare l'irrigazione del sito.

Le pompe di superficie lavorano sul principio di aspirare l'acqua creando un vuoto all'estremità del tubo di aspirazione, che viene immerso nell'altra estremità nell'acqua. Quindi, c'è una differenza di pressione alle diverse estremità del tubo, e nel pieno vuoto sul lato aspirazione sarà il valore della pressione atmosferica, cioè circa 760 mm Hg.

Se sostituiamo la colonna di mercurio con una colonna d'acqua, l'altezza di tale colonna sarà di 10,3 metri, il che significa che con un vuoto totale sul lato di aspirazione, l'acqua può salire di non più di 10,3 metri.

Tenendo conto delle perdite di attrito dell'acqua contro le pareti del tubo e di un vuoto incompleto nel sistema, l'altezza massima dell'acqua di tale pompa non sarà superiore a 9 metri e, se si tiene conto della parte orizzontale del tubo di aspirazione, si scopre che l'altezza di lavoro effettiva sarà di 7 - 8 metri.

Fai attenzione! Quando si calcolano i parametri, considerare la distanza dal pozzo della pompa di superficie. Qui la seguente formula sarebbe appropriata: Y = 4 (8-X), dove Y è la lunghezza della parte orizzontale del tubo, X è l'altezza di aspirazione. Cioè, quattro metri della parte orizzontale equivalgono a un metro di sollevamento.

Il diagramma mostra il rapporto tra l'altezza di aspirazione (X) e la lunghezza della parte orizzontale della tubazione dal pozzo alla pompa (Y).

Fai attenzione! Da questo calcolo possiamo concludere che la pompa di superficie è progettata per sollevare l'acqua fino a un'altezza di 8 metri. Ciò consente di utilizzare questo dispositivo per l'assunzione di acqua da corpi idrici aperti, pozzi di sabbia poco profondi e pozzi.

In base alla progettazione, le pompe esterne sono suddivise in tre tipi principali:

  1. Vortex. I dispositivi più compatti ed economici in grado di creare una pressione sufficientemente alta nel sistema, ma con bassa efficienza - non più del 45%. Sono utilizzati principalmente per l'irrigazione e il pompaggio di acqua da locali allagati, ma bassa efficienza e bassa affidabilità non ci consentono di raccomandare questo tipo di apparecchiatura come unità permanente per un sistema di approvvigionamento idrico autonomo;
  2. Centrifuga. Dispositivi più costosi e affidabili che creano almeno meno del vortice, ma ampia pressione per assicurare il lavoro dell'impianto idraulico. Hanno un'elevata efficienza - fino al 92% - con sufficiente affidabilità per l'uso continuo, che consente l'utilizzo di questo tipo di apparecchiature nel funzionamento delle stazioni di pompaggio dell'acqua;
  3. Estrattore. Hanno due circuiti di circolazione dell'acqua: nel primo circuito, il liquido viene alimentato all'ugello dell'eiettore, dove a causa dell'effetto Bernoulli si crea una differenza di pressione e l'acqua viene aspirata dall'ambiente esterno - il secondo circuito. Questa soluzione consente di abbassare l'eiettore ad una profondità e risolvere il problema della limitazione dell'altezza di aspirazione, ma ora per questo scopo utilizzano unità sommergibili più efficienti, il cui rapporto qualità / prezzo è più elevato.

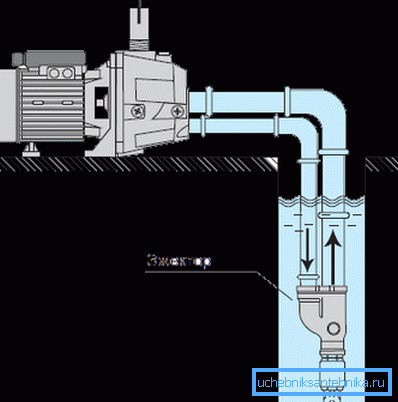

L'eiettore può essere immerso in acqua.

Come si vede, i progetti di pompe centrifughe si sono rivelati i più pratici, quindi ci soffermeremo su di essi in modo più dettagliato.

L'unità centrifuga organizzata è abbastanza semplice:

  • Due azionamenti sono fissati rigidamente sull'albero di trasmissione del cambio, al centro di uno dei quali è presente un foro;
  • Il foro comunica con lo spazio inter-disco, dove le piastre inclinate sono saldate, creando canali dal centro dello spazio ai suoi bordi, che sono collegati a un serbatoio di raccolta (diffusore) che comunica con il tubo di alimentazione;
  • Un tubo di aspirazione è collegato al foro nel centro del disco;
  • Se il tubo flessibile di aspirazione e lo spazio interdigitale sono riempiti di liquido e la trasmissione a ingranaggi viene messa in movimento, le pale inclinate nella direzione opposta alla rotazione inizieranno a spingere l'acqua dal centro verso i bordi dello spazio tra i dischi a causa della forza centrifuga;
  • Come risultato, verrà creato un vuoto nella zona del centro della ruota e della luce di aspirazione, e nella regione dei bordi e del diffusore comunicante con il tubo di scarico - un'area di pressione aumentata;
  • In queste condizioni, il sistema cercherà l'equilibrio, e l'acqua sarà spinta fuori dalla pressione dal serbatoio di accumulo sul bordo della ruota nel tubo di scarico, mentre al centro della ruota uscirà un vuoto e il fluido uscirà dal tubo di aspirazione sotto pressione atmosferica.

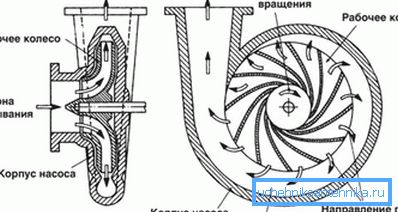

Il dispositivo è una pompa centrifuga.

Di conseguenza, viene creata una circolazione continua e l'acqua viene pompata da un punto all'altro, che era ciò che era necessario ottenere. Tuttavia, per il lavoro nel sistema di approvvigionamento idrico autonomo della casa, l'unità di superficie non viene utilizzata in modo indipendente dal pozzo, ma viene assemblata una cosiddetta stazione di pompaggio, che è descritta in maggior dettaglio nel paragrafo successivo.

Stazione di pompaggio

Assemblaggio della stazione di pompaggio.

Per il normale funzionamento della pompa di superficie come parte del sistema di approvvigionamento idrico di una casa di abitazione, è collegato a un serbatoio di accumulo e ad un sistema di controllo di attivazione automatico. Questo è necessario per ridurre il numero di unità avviate per unità di tempo.

Il fatto è che quando si accende l'avvolgimento del motore, vengono visualizzati i valori di picco della grandezza della corrente, che sono chiamati correnti di spunto. Queste correnti causano un effetto distruttivo sul dispositivo, quindi, dal punto di vista della risorsa di lavoro del motore elettrico, è molto meglio che funzioni con il minor numero di cicli di avvio.

I grafici dei valori delle correnti di avviamento in un motore elettrico dimostrano un aumento quintuplo della corrente di carico all'avviamento.

D'altra parte, il funzionamento costante della pompa non è necessario ed è economicamente non redditizio, poiché consuma una notevole quantità di energia e svuota il pozzo. Ovviamente, è necessario creare una certa quantità di acqua e pressione nel sistema, che coprirà i dispositivi di intercettazione e i rubinetti continui on-off, e solo quando questa pressione scende al di sotto di determinati valori la pompa si accenderà e ripristinerà la riserva.

L'accumulatore del serbatoio dell'accumulatore del dispositivo.

Di conseguenza, quando viene raggiunta una certa pressione di picco nel serbatoio di stoccaggio, la pompa si spegne automaticamente.

Quindi siamo arrivati ​​al dispositivo della stazione di pompaggio e le sue parti principali sono:

  1. Hydroaccumulator o ricevitore. Si tratta di un serbatoio di metallo o di plastica, al cui interno si trova un bulbo di gomma (membrana). Intorno alla pera è compresso a 3,5 atm. l'aria e l'acqua fornite alla pera sono sotto pressione costante;
  2. Pressostato È impostato sui valori di intervento inferiore e superiore e quando viene raggiunto il limite inferiore, i terminali chiudono il circuito e quando viene raggiunto il limite superiore si apre. Di conseguenza, la potenza della pompa viene attivata a una caduta di pressione critica nel serbatoio e, quando viene ripristinato il valore massimo, si spegne;
  3. Manometro Un dispositivo per misurare la pressione e controllare le impostazioni e l'automazione del relè;
  4. Pompa centrifuga;
  5. Tubo di aspirazione con valvola di ritegno e filtro all'estremità;
  6. Il tubo flessibile (forzante);
  7. Choke a cinque punte. Necessario per la commutazione di tutte le parti elencate in un unico sistema.

    Schema della stazione di pompaggio.

Fai attenzione! Con un ricevitore cumulativo sufficiente, il sistema accenderà raramente la pompa, il che prolungherà in modo significativo la sua durata di servizio, oltre a prolungare la vita utile degli avviatori motore e delle morsettiere. Inoltre, nel sistema idraulico non ci saranno picchi di pressione e il loro caratteristico colpo d'ariete, che proteggerà le valvole e le connessioni dei tubi.

Collegamento della stazione di pompaggio al pozzo

Lo schema generale del sistema autonomo di approvvigionamento idrico di una casa privata.

Se pensate di collegare la pompa di superficie al pozzo con le vostre mani, le nostre istruzioni passo-passo vi aiuteranno a:

  1. La stazione di pompaggio (o separatamente la pompa) è installata su una base fissa fissa e le gambe sono fissate con bulloni o ancore. Si consiglia di installare un tappetino di gomma sotto l'installazione per ridurre l'attività vibratoria del dispositivo;
Il dispositivo è installato su una base solida.
  1. L'apertura di uscita (alimentazione) della pompa è collegata all'uscita in pollici del raccordo a cinque terminali con un tubo o direttamente;
L'uscita della pompa è collegata al raccordo.
  1. Il serbatoio di idroaccumulatore è inoltre collegato all'uscita in pollici dello starter utilizzando un tubo flessibile o direttamente;
L'accumulatore è collegato all'uscita in pollici.
  1. Il restante raccordo del foro in pollici è collegato al tubo del rifornimento idrico interno a casa;
Schema del sistema di assemblaggio.
  1. Alla buca? pollici sul manometro a vite di montaggio;

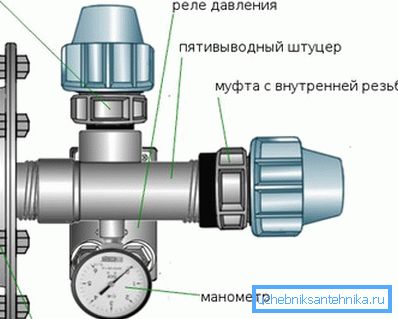

Posizione della connessione dell'indicatore.
  1. Il pressostato è collegato all'ultimo foro inutilizzato dell'ugello;
Attaccare il pressostato.
  1. La porta di aspirazione della pompa è collegata al tubo di aspirazione dell'acqua;

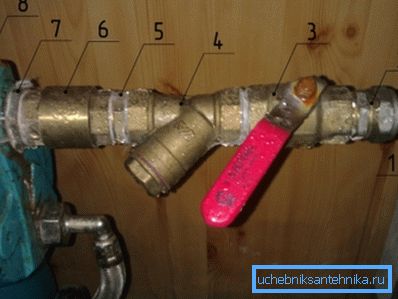

La pompa è collegata al tubo dal pozzo.
  1. L'estremità del tubo di aspirazione dell'acqua è dotata di una valvola di ritegno e un filtro per l'acqua grossolana e si abbassa nel pozzo (la distanza dal fondo è di almeno un metro);

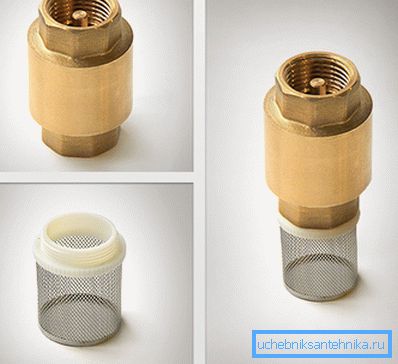

Montare il filtro e la valvola di ritegno.
  1. Il cavo di alimentazione della pompa è collegato ai morsetti normalmente aperti del pressostato e al relè stesso - alla presa di corrente 220 V;

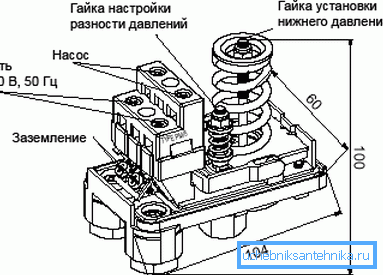

La figura mostra i punti di connessione della pompa e l'alimentazione al relè.
  1. Lo spazio di lavoro della pompa viene riempito d'acqua attraverso uno speciale foro nell'alloggiamento e il dispositivo viene avviato;
Lo spazio di lavoro della pompa è pieno d'acqua.
  1. Le gru in casa sono chiuse e in attesa di riempire il serbatoio. Quando il serbatoio è pieno e la pompa è spenta, interrompere la pressione sul manometro;
  2. Quindi i rubinetti sono sbloccati e l'acqua viene rilasciata fino a quando la pompa viene riaccesa. Compreso un pressostato;
  3. Infine, confrontare i valori di pressione ottenuti con i dati del passaporto del ricevitore e, se necessario, regolare il pressostato.

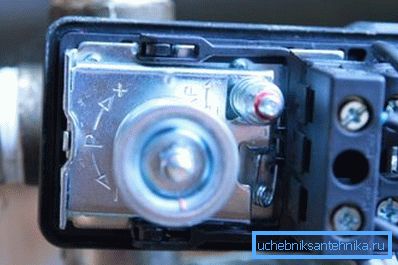

I relè sono sintonizzati con viti di regolazione.

Fai attenzione! Tutti i giunti del raccordo con i tubi devono essere dotati di un giunto con i dadi a cappello, e tra il raccordo e il serbatoio, nonché tra il raccordo e il tubo dell'acqua devono essere incorporate le valvole a sfera.

conclusione

Le pompe di superficie sono ampiamente utilizzate in sistemi di approvvigionamento idrico autonomi per l'approvvigionamento di acqua da pozzi e pozzi poco profondi. Con l'aiuto della nostra guida, sarete in grado di connettervi e stabilire in modo indipendente un sistema per erogare acqua da un pozzo o da un'altra fonte. Puoi studiare ulteriormente il problema con l'aiuto del video in questo articolo.
