Pompa di vibrazione sommergibile per un pozzo:

26-06-2018
Approvvigionamento idrico

Per organizzare un vero e proprio sistema di approvvigionamento idrico alla dacia - basta scavare un pozzo non è abbastanza. È inoltre necessario organizzare l'approvvigionamento idrico, che fornirà acqua potabile alla casa o altri punti in cui è necessario. A tale scopo vengono utilizzati dispositivi come pompe sommergibili a vibrazione.

Le pompe sommergibili sono dispositivi che consentono di sollevare e pompare acqua. Tali meccanismi sono posti al di sotto del livello dell'acqua, il che fa immergere completamente la pompa in acqua. Questa disposizione del meccanismo impedisce il suo surriscaldamento.

Pompa sommergibile

Il processo di selezione di un dispositivo pompa non è così semplice come potrebbe sembrare a prima vista. Quando fai la tua scelta, dovresti sapere che le pompe sommergibili sono centrifughe e vibranti.

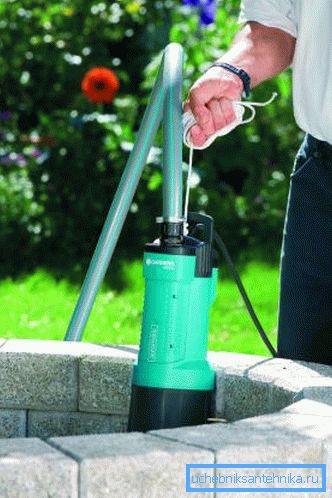

Questi dispositivi sono facili da usare.

Differenze tra vibrazione e pompe sommergibili centrifughe

La principale differenza tra queste due strutture è il modo in cui viene utilizzato per fornire liquido al top. Se parliamo di dispositivi centrifughi, vengono utilizzati elementi rotanti.

Le pompe di vibrazione per pozzi non sono dotate di elementi rotanti e l'acqua in esse si solleva verso l'alto a causa del movimento del pistone o della membrana elastica. Tali caratteristiche di progettazione offrono chiari vantaggi ai prodotti a vibrazione, che consistono nella semplicità del dispositivo, in un piccolo numero di componenti e nella convenienza, poiché il prezzo del dispositivo è basso.

Design e principio di funzionamento delle pompe sommerse vibranti

Le pompe vibranti sommergibili non sono dotate di parti che ruotano durante il funzionamento, non ci sono cuscinetti nel loro design che potrebbero guastarsi per un lungo periodo di funzionamento. Il design semplice ma allo stesso tempo di grande successo di questi dispositivi consente di utilizzarli senza eseguire attività di manutenzione.

La base di tale pompa è il suo corpo, nel quale si trovano l'elettromagnete e il meccanismo di vibrazione. Al momento di collegare il dispositivo alla rete, l'ancora del suo magnete elettrico inizia a fare movimenti di traslazione e a vibrare, dirigendo la forza sull'asta, sulla quale è fissato il pistone.

Schema del dispositivo della pompa di vibrazione

Come dice l'istruzione del dispositivo, l'acqua raggiunge l'ingresso attraverso il movimento del pistone, riempie la camera attraverso una valvola speciale, da dove entra nel tubo di scarico quando il pistone si muove all'indietro. La valvola, che è stata menzionata, si oppone al movimento del fluido in due direzioni, impedendole di fuoriuscire dalla camera di lavoro del dispositivo.

ambito di applicazione

Le pompe sommergibili a vibrazione possono essere utilizzate come segue:

  • Bene pompa. Piccoli indicatori della pressione del dispositivo ne determinano l'uso solo in pozzi poco profondi;
  • Bene pompa. Tale pompa può essere utilizzata sia per fornire acqua pulita da bere dal fondo del pozzo, sia per la procedura di pulizia del pozzo, che consiste nel pompare acqua con additivi di sabbia e argilla;
  • Approvvigionamento idrico per esigenze tecniche. La pompa può essere utilizzata per pompare acqua da qualsiasi serbatoio, ad esempio per l'irrigazione o per altri scopi.
Uso dell'acqua dal pozzo per l'irrigazione

Caratteristiche del design

Le pompe vibranti per pozzi o pozzi hanno un numero di caratteristiche di progettazione che dovrebbero essere menzionate:

  • Dimensioni ridotte, peso ridotto e facilità di installazione consentono di collegare una pompa del genere con le proprie mani, per le quali è necessario leggere e osservare attentamente le istruzioni;
  • Non è necessario eseguire ulteriori azioni, regolare o serrare i dadi, è sufficiente collegare il dispositivo alla rete elettrica, installare il tubo di alimentazione dell'acqua e abbassarlo nell'acqua. Per immergere la pompa, deve essere accompagnata da una forte corda di kapron;
  • Alcuni modelli hanno una funzione di protezione termica, che viene implementata come interruttore termico, che spegne la pompa quando la temperatura della struttura raggiunge 1000C;
  • Per evitare l'ingresso di impurità solide nella camera del prodotto, è sufficiente installare un filtro speciale;
  • Ci sono modelli con la funzione della presa d'acqua superiore e inferiore. Se la pompa implementa l'ingresso dell'acqua superiore, è necessario assicurarsi che rimanga sempre nell'acqua, eliminando il rischio di surriscaldamento.

Fai attenzione! Le costruzioni in cui la camera di aspirazione dell'acqua si trova nella parte superiore sono protette dalla sabbia e da altre parti pesanti che entrano nel dispositivo.

Scegliere una pompa

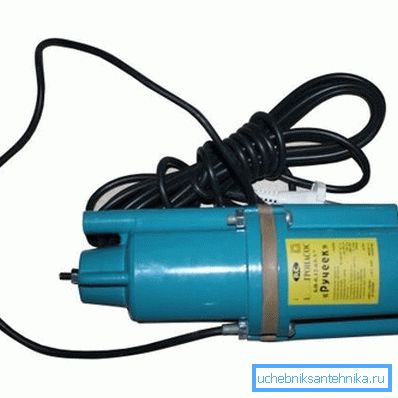

Nella foto - pompa di vibrazione sommergibile

Chiunque desideri acquistare tali dispositivi per proprio uso, pensa a quale pompa vibratoria scegliere per un pozzo?

Selezionando il modello più appropriato, dovresti prestare attenzione a caratteristiche come:

  • Potenza del dispositivo;
  • Prestazioni, che è espressa nel volume di acqua pompata per 1 unità di tempo;
  • Testa o altezza alla quale il dispositivo è in grado di sollevare acqua.

Vantaggi delle strutture di vibrazione ad immersione

Una pompa vibratoria per un pozzo è una struttura dotata di molti vantaggi distinti:

  • Senza pretese da usare;
  • Basso livello di rumore;
  • Lunga durata;
  • Mancanza di parti rotanti e parti che necessitano di lubrificazione;
  • Basso riscaldamento del prodotto durante il funzionamento;
  • Bassa usura dei componenti della struttura;
  • Non suscettibile agli alcali, che possono essere in acqua;
  • Funzionamento ininterrotto in qualsiasi condizione di temperatura;
  • Mobilità e compattezza del prodotto.

Installazione di una pompa di vibrazione sommergibile nel pozzo

Dopo aver risposto personalmente a quale pompa di vibrazione scegliere per il pozzo e acquistarla, si dovrebbe essere interessati alla domanda su come installarlo correttamente e come condurre l'acqua?

In realtà, questi compiti non sono così difficili, ma ci sono alcune sfumature che dovresti assolutamente conoscere. Prendere l'installazione di una pompa del genere costa due o anche tre, perché lavorare in un pozzo è associato al rischio, e una persona non è sempre in grado di estrarre l'altra da tale profondità.

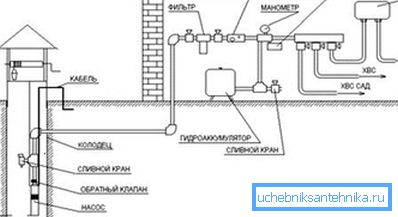

Schema di collegamento della pompa di vibrazione

Lavori di terra

Anche prima dell'inizio dell'installazione della pompa stessa, è necessario eseguire tutte le manipolazioni connesse alla creazione di un sistema di approvvigionamento idrico a distanza dalla casa al pozzo. Per fare questo, scavare una trincea.

È desiderabile che la trincea rimanga piatta, senza curve e curve, questa forma consentirà di non perdere la forza di pressione. Per scavare una fossa dovrebbe essere a una profondità di circa 1-1,5 m.

Quindi, scavare una trincea, la cui larghezza è 40-50 cm. Assicurarsi che nella parte inferiore della trincea non ci siano pietre taglienti, occhiali e detriti.

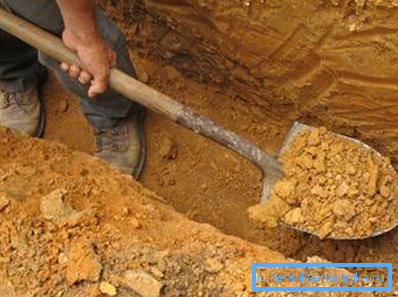

Scavando una trincea

Mettiamo il cuscino di sabbia sul fondo della trincea, che consiste in uno strato di sabbia compattata di 10-15 cm di spessore.La sabbia è tappezzata di geotessile, che in seguito verrà avvolto nel tubo. Successivamente, è possibile procedere direttamente alla posa dei tubi.

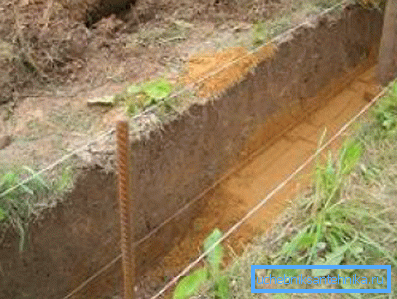

Prendiamo un cuscino sabbioso.

Posa di tubi dell'acqua

Per la costruzione di impianti idraulici per la strada possono essere utilizzati diversi tipi di tubi:

  • Tubi d'acciaio;
  • Tubi metallici;
  • Tubi di acciaio inossidabile;
  • Tubi di polipropilene;
  • Tubi di soda (adatti solo per l'impianto idraulico temporaneo).

La procedura stessa scocca idraulica è divisa nei seguenti passaggi:

  1. Le sezioni di tubi sono interconnesse dal pozzo alla casa stessa;
  2. Il tubo dell'acqua è avvolto con materiali termoisolanti ed è tirato all'interno del tubo di diametro maggiore. L'amianto o i prodotti di plastica della fogna sono usati comunemente per questo;
Avvolgimento di materiale isolante
  1. La struttura risultante è posata nella fossa scavata e segna il punto sul muro del pozzo, che sarà inserito;

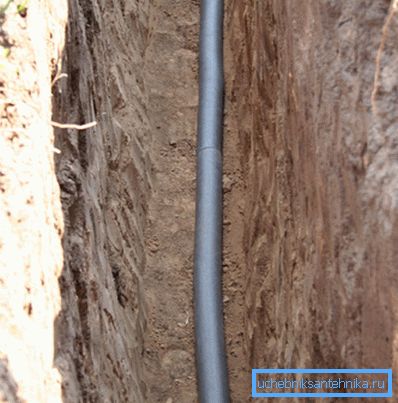

Nella foto - un tubo dell'acqua posato in una fossa
  1. Nella parete del pozzo tagliamo un foro con un diametro di 15 cm, inseriamo un manicotto all'interno del foro, la cui lunghezza non deve essere inferiore a 0,5 M. Intorno al manicotto ricopriamo la parete del pozzo con una soluzione concreta che, dopo l'essiccazione, viene isolata con mastice bituminoso;
  2. Tiriamo la fornitura di acqua nella manica in modo tale che entri nell'albero del pozzo di almeno 25 cm;
  3. Finalmente, installa il rubinetto e il tee. La rotazione del tubo verso il basso conduce al punto in cui è installata la pompa vibrante per il pozzo;

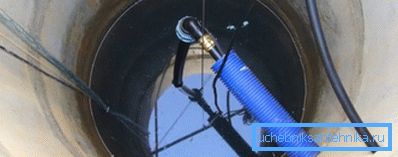

Installazione della pompa nella vista superiore

Consiglio. Dovrebbe essere installato un rubinetto con un tee, perché un rubinetto di scarico può essere utile se è necessario un drenaggio di emergenza dell'acqua dal sistema idraulico.

  1. Successivamente, è necessario calcolare la distanza che separa la valvola dalla pompa e taglia la lunghezza del tubo dell'acqua.

Ora puoi andare direttamente all'installazione del dispositivo.

Installazione della pompa nel pozzo

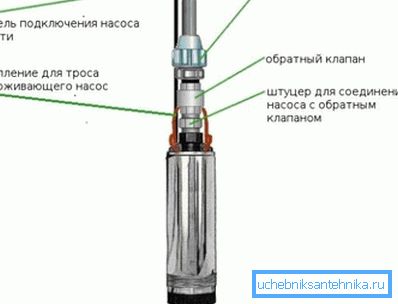

Schema di collegamento della pompa

Le pompe di vibrazione per pozzi sono sospese con un cavo. Pertanto, il primo passo è quello di saldare una cornice quadrata dall'angolo, che è montato in cima alla punta.

È necessario legare il cavo a questo telaio.

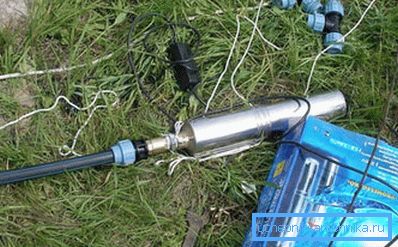

  1. Sul terreno, stendere il tubo, la pompa e srotolare il cavo di alimentazione per una facile connessione;
Tutti gli elementi dovrebbero essere espansi a terra.
  1. All'ingresso del dispositivo, installiamo una valvola di ritegno utilizzando materiale di imballaggio sanitario;
  2. Un giunto di plastica o ottone è collegato alla valvola di non ritorno;
  3. Collegare il giunto al tubo dell'acqua;
  4. Fissiamo il cavo elettrico al tubo con nastro o morsetti elettrici con un leggero allentamento nel cavo;
  5. Attaccare un cavo di sicurezza in nylon o zincato alla pompa;
  6. Questa costruzione dovrebbe essere abbassata nel pozzo, tenendo la pompa per il cavo di sicurezza;

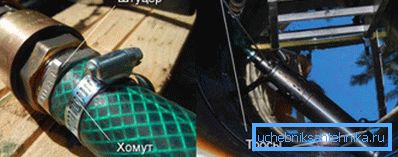

Nella foto - una dimostrazione visiva del collegamento di una pompa sommergibile.

Fai attenzione! Tenere la pompa con il cavo di alimentazione è severamente vietato.

  1. Dopo aver abbassato la pompa sulla profondità necessaria, è necessario legare un cavo a un telaio;
  2. Per collegare il tubo al rubinetto, una persona deve scendere al pozzo, che effettuerà il collegamento usando il rimorchio o la pasta sanitaria.

Dopo aver installato la pompa, il cavo elettrico deve essere tenuto nel luogo di installazione di tutte le apparecchiature idrauliche - accumulatore, caldaia e filtri. Quando l'installazione del tubo è terminata, la tubazione deve essere coperta con geotessile, ricoperta da uno strato di sabbia di 10 cm di spessore e con terreno.

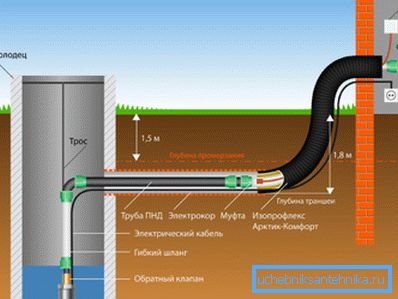

Nella foto - uno schema del rifornimento idrico di una casa di campagna

Le pompe vibranti per pozzi sono un ottimo modo per fornire acqua per la tua casa di campagna, questi dispositivi sono economici e sono abbastanza facili da installare. E puoi apprendere informazioni ancora più utili su questi dispositivi guardando il video in questo articolo.
