Pompa manuale per le principali differenze e tipi di

Oggigiorno, la stragrande maggioranza delle fonti è equipaggiata con apparecchiature elettriche per il pompaggio dell'acqua e le pompe manuali per pozzi sono piuttosto rare. Nel frattempo, questo tipo di dispositivo è perfetto come opzione di backup in caso di interruzioni di corrente e come il tipo principale di approvvigionamento idrico sulla trama.

Tutti sanno che i disastri meteorologici e le interruzioni delle apparecchiature possono lasciare intere aree senza elettricità, nel qual caso la pompa a mano serve a garantire che non si verificheranno mai interruzioni.

Tipi e caratteristiche delle attrezzature

In effetti, le opzioni per i dispositivi manuali per il pompaggio dell'acqua non sono tanto diverse, molte delle quali si differenziano per le caratteristiche di progettazione e la configurazione dei nodi utilizzati. Il principio di funzionamento è simile per tutti i dispositivi, ma differiscono in base alla profondità da cui verrà prelevata l'acqua.

Pompe a pistone

Come sapete, questo tipo di equipaggiamento è più adatto ai pozzi di tipo abissino, ma può anche essere utilizzato in prese d'acqua di diversa configurazione. Il vantaggio principale di tali dispositivi è la semplicità e l'affidabilità..

E se hai un piccolo set di attrezzi, strumenti, se lo desideri, puoi creare una pompa ad acqua manuale per un pozzo con le tue mani. Devi ammettere che è improbabile che tu possa realizzare qualsiasi altro tipo di equipaggiamento.

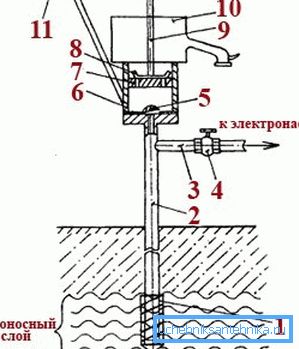

Considera in dettaglio tutte le caratteristiche di questo design:

• L'acqua viene prelevata dalla falda attraverso l'assunzione di acqua 1. A seconda del tipo di pozzo, questo può essere un gioco con un filtro (pozzo abissino), un filtro a rete o un filtro di plastica.
• Il tubo 2 conduce alla superficie della terra, il suo diametro e la sua lunghezza possono variare, ma va ricordato che deve soddisfare i seguenti requisiti: a causa del fatto che la pompa aspira l'acqua, le pareti del tubo devono essere rigide. Il metallo o la plastica più adatti.
• Se la pompa manuale verrà utilizzata in parallelo con quella elettrica, quindi prima della colonna di pompaggio è necessario diramare il tubo attraverso il quale l'acqua scorrerà all'interno della casa.
• Un altro dettaglio importante quando si utilizzano due tipi di apparecchiature in parallelo è un tocco su un ramo. Quando si pompa l'acqua manualmente, deve essere chiusa, altrimenti l'acqua andrà in due direzioni e si dovrà pompare molto. Ma il modo più semplice per mettere una valvola di ritegno, e non devi costantemente bloccare la linea.
• Poi arriva il corpo della pompa a mano, in cui si trovano tutte le parti principali di lavoro.

• La valvola a disco 5 opera come segue: quando il pistone si solleva, sotto di esso viene creato un vuoto, per cui il diaframma si apre e l'intero spazio viene riempito d'acqua.
• Il cilindro 7 è l'unità di pompaggio principale, che, muovendosi su e giù, pompa l'acqua attraverso due valvole.
• La valvola a pistone 8 si trova sulla parte superiore e funziona secondo il seguente principio: il pistone, abbassandosi, preme sull'acqua, che chiude la valvola 5, apre anche la valvola a pistone e lo spazio viene riempito d'acqua. E quando il meccanismo si sposta verso l'alto, la stessa forza d'acqua chiude la valvola 8 e il liquido viene schiacciato nel contenitore o si riversa immediatamente.
• La capacità 10 può o non può essere presente nel progetto, tutto dipende dalle caratteristiche di utilizzo.
• Il pistone si muove con l'aiuto dell'asta 9, che è collegata da una cerniera con una barra di bilanciamento, che funge anche da maniglia per il lavoro.

Come puoi vedere, i principi di base della fisica sono alla base del funzionamento di questo meccanismo. Non c'è nulla di complicato nel design, quindi è così affidabile e senza pretese.

Va notato che è possibile utilizzare pompe a pistone con una profondità di acqua non superiore a 10 metri, altrimenti il ​​vuoto creato dal dispositivo non sarà sufficiente per sollevare l'acqua. (Vedi anche l'articolo Collegare una stazione di pompaggio ad un pozzo con le proprie mani.)

Pompe con asta a ventosa

Questo tipo di equipaggiamento ricorda in molti modi il precedente, ma ci sono differenze strutturali, in virtù del quale tali pompe possono pompare l'acqua da grandi profondità. Il loro principale vantaggio è la posizione del meccanismo di pompaggio, è nella parte inferiore, quindi la profondità non ha importanza.

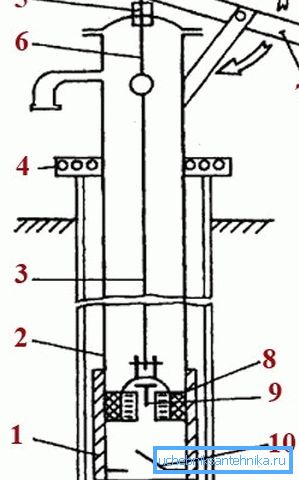

Considera il principio di funzionamento di questo dispositivo:

• Il cilindro della pompa 1 si trova nella parte inferiore del disegno, la cosa principale in questo nodo è la forza e la correttezza geometrica.
• Il cilindro è collegato a un tubo dell'acqua che va verso la superficie stessa, dove è fissato rigidamente sull'involucro del pozzo o sul muro di cemento del pozzo con un morsetto speciale.
• Il tubo alla superficie è un insieme di aste 3, con le quali la forza verrà trasmessa al meccanismo.
• Le aste sono collegate all'unità di pompaggio principale, il pistone 8, con l'aiuto di un sistema speciale, che deve essere ben montato sul cilindro, poiché le prestazioni del sistema dipendono direttamente da questo.
• Nella parte inferiore del cilindro c'è una valvola di aspirazione 10, che può essere di varie configurazioni, sia a disco che a sfera. Si apre quando il pistone si solleva e si chiude quando si abbassa.
• La valvola 9 si trova nel mezzo del pistone, dovrebbe essere una scanalatura speciale per prestazioni migliori.
• Nella parte superiore dell'asta è collegato con l'asta 6, che è girevolmente connessa con il peso di bilanciamento 7, che esegue le funzioni della leva di comando.
• Nel punto di uscita dello stelo dal corpo, viene posizionato un paraolio 5, che serve a prevenire l'ingresso di sporcizia e precipitazione nella struttura.

Suggerimento: Come dimostra la pratica, la migliore tenuta del pistone nel cilindro può essere assicurata in un modo piuttosto semplice: attaccando un pezzo di gomma o di pelle alla sua parte superiore, ritagliare secondo il disegno del foro.

Le caratteristiche principali del funzionamento delle pompe a ventosa, che devono essere considerate:

• Ricordare che la valvola di fondo deve essere sempre in acqua, quindi è necessario immergere il tubo in acqua in modo che quando si pompa la struttura non superi il livello dell'orizzonte dell'acqua.
• Quando si installa e si fissa il design, il pistone deve essere regolato in modo che nella posizione inferiore non raggiunga la valvola di 5-6 centimetri.

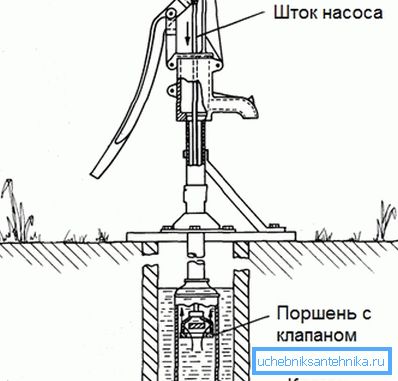

Il principio di funzionamento del dispositivo è piuttosto semplice: quando il pistone si muove verso il basso, la valvola inferiore si chiude e la pressione dell'acqua apre la valvola superiore, in conseguenza del quale il fluido passa nello spazio sopra il cilindro. Quando si sposta verso l'alto, il processo si inverte: l'acqua chiude la valvola superiore e un vuoto sotto il pistone apre la valvola inferiore.

Le caratteristiche principali della pompa auto-manifatturiera

Come sapete, l'attrezzatura può essere acquistata nella forma finita, ma spesso il suo prezzo è piuttosto alto e tali costi non sono giustificati se usati alla dacia o come opzione di backup.

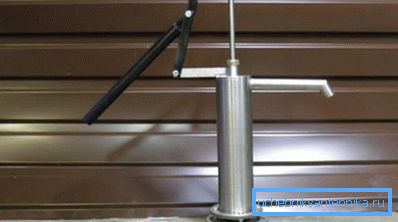

In questo caso, puoi realizzare autonomamente il dispositivo e le nostre istruzioni ti aiuteranno a:

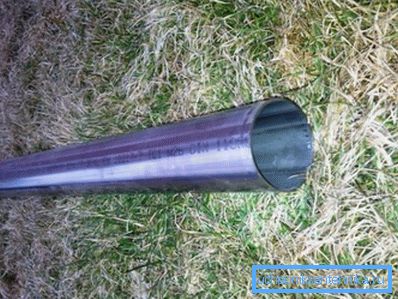

• Corpo pompa, opzione ideale - un pezzo di tubo dal solito o acciaio inossidabile. La lunghezza della parte deve essere di circa 80-100 cm. Prima dell'uso, la superficie interna deve essere controllata per ottenere la scorrevolezza per le migliori prestazioni.

• Il coperchio superiore è realizzato in metallo o in plastica resistente. Un foro per lo stelo è realizzato nel mezzo e una guarnizione sigillata è montata per garantire la massima affidabilità.
• La prossima è di occuparsi della fabbricazione del pistone - adatto plastica o metallo. Ideale - un pezzo di tubo di diametro più piccolo, che scorre verso l'interno con piccoli spazi vuoti. Non dimenticare la guarnizione in gomma o in pelle, più il pistone si stringe, più alte saranno le prestazioni, tuttavia, una tenuta troppo stretta rende difficile il funzionamento della pompa.
• I tubi su cui scorre l'acqua devono essere sufficientemente forti e densi, l'uso di tubi non è permesso.
• Prestare particolare attenzione alle valvole, dovrebbero essere abbastanza affidabili in modo da non far passare l'acqua quando la pompa non funziona. Questo lavoro è fatto meglio con l'aiuto di un professionista qualificato.

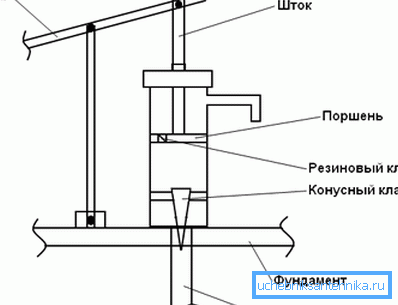

Nota importante! Molti fanno l'errore di installare la pompa senza una base, il design è successivamente allentato, il che può portare alla rottura dei singoli componenti. È meglio fissare saldamente il corpo, e se è un pozzo abissino, puoi versare una piccola cravatta.

conclusione

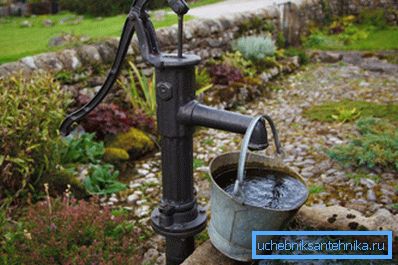

Nonostante la totale automazione dei nostri mezzi di sostentamento, è meglio avere sempre un'opzione di backup in caso di black-out. (Vedi anche l'articolo Come scegliere una pompa per un pozzo: criteri di selezione.) Ecco perché le pompe a mano non perderanno mai la loro rilevanza. Il video in questo articolo aiuterà a capire meglio questo tipo di attrezzatura.
