Pompe centrifughe per pozzi: la storia dell'invenzione e i

La questione di come fornire alle vostre abitazioni suburbane una fornitura idrica autonoma è rilevante oggi per molti proprietari di case. Nessuno vuole portare l'acqua nei secchi dai pozzi. Il giogo può essere visto solo nei disegni o nei musei.

Le benne sono state sostituite da pompe che pompano acqua nel sistema di tubazioni autonomamente. La cosa principale è fare la scelta giusta quando si equipaggia il pozzo con un meccanismo di sollevamento.

Tipi di pompe

Le pompe utilizzate per sollevare l'acqua dai pozzetti sono divise in due tipi in base al luogo di installazione.

Possono essere:

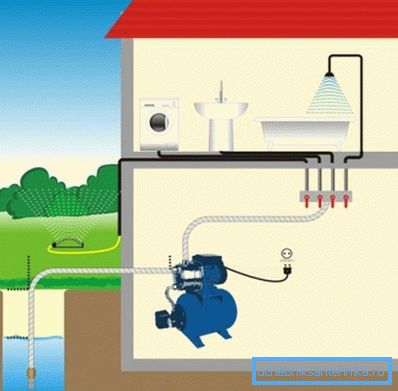

1. superficie, quando l'involucro si trova vicino al pozzo o con l'aiuto di un galleggiante, rimane sulla superficie dell'acqua e pompa l'acqua dalla profondità del pozzo;
2. sommerso, quando l'unità stessa è in profondità e fornisce acqua attraverso i tubi alla superficie.

I più comuni nei tipi di vita quotidiana di queste unità sono i dispositivi di superficie.

Sono usati abbastanza largamente:

1. per aumentare l'acqua potabile dai pozzi;
2. per sollevare acqua potabile da un pozzo;
3. per pompare acqua da scantinati allagati;
4. per l'acqua di irrigazione pompata dai serbatoi.

Lo svantaggio di questi meccanismi è che possono prendere l'acqua da una profondità non superiore a 8 metri. Di conseguenza, applicarli a pozzi profondi con acqua potabile non funzionerà.

L'attrezzatura di pompaggio sommergibile adatta al pompaggio di acqua da pozzi è in grado di pompare acqua da una notevole profondità. Le unità sommergibili si distinguono per il meccanismo dell'acqua oscillante.

Sono di tre tipi:

1. vortice, in cui il pompaggio dell'acqua si verifica a causa della formazione di un flusso di vortice, hanno una girante nella forma di un disco piatto con pale corte;
2. centrifugo, il pompaggio è dovuto alla forza centrifuga, che crea un albero con pale dell'elica posizionate su di esso;
3. vibrazione, in cui il pompaggio si verifica a causa della differenza nella pressione risultante su diversi lati della membrana, che è il dettaglio strutturale principale.

La scelta del tipo di unità richiesto viene effettuata sulla base dei seguenti parametri:

1. profondità totale del pozzo e livello dell'acqua in esso;
2. domanda totale di acqua;
3. gli indicatori effettivi della pressione idrica stimata nell'allineamento;
4. il diametro della gamma del pilastro.

I più comuni oggi sono i modelli centrifughi di pompe sommergibili per il sollevamento dell'acqua dai pozzi. Offrono prestazioni sufficienti e possono persino funzionare con acqua contenente impurità di sabbia.

Applicazione della forza centrifuga

Le pompe, la cui azione è basata sull'uso della forza centrifuga per il sollevamento dell'acqua, sono ampiamente utilizzate nel nostro tempo. Una pompa sommergibile centrifuga per un pozzo pompa acqua attraverso la rotazione di una ruota speciale, che è fissata all'albero.

Un po 'di storia

È molto difficile ora determinare chi ha inventato il primo a usare la forza centrifuga per sollevare l'acqua. Ci sono famosi schizzi che sono stati fatti da Leonardo da Vinci. Secondo loro, è del tutto possibile ipotizzare che sia stato lui a proporre per la prima volta l'acqua attraverso l'uso della forza centrifuga in un canale rotante.

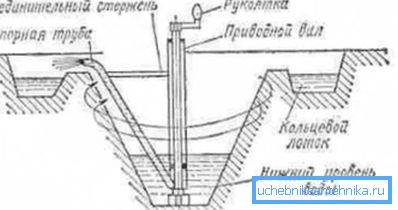

In pratica, il primo dispositivo conosciuto fu testato nel 1732. Fu sviluppato da LeDemur.

L'essenza di questa pompa era la seguente:

1. un tubo era attaccato all'albero verticale, rigidamente legato ad esso con una biella;
2. l'estremità inferiore del tubo era immersa nell'acqua;
3. l'asta cominciò a ruotare, il tubo fu anche ruotato;
4. le forze centrifughe hanno causato il movimento dell'acqua nel tubo.

Ma le pompe centrifughe divennero comuni solo dalla fine del 19 ° secolo. In quel momento apparvero motori termici e quindi elettrici, che permisero di creare anche unità multistadio per pozzi profondi.

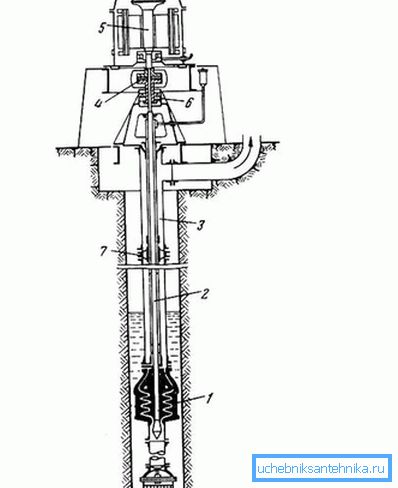

Ingegnere russo V.A. Pushechnikov ha sviluppato una pompa multistadio basata sull'applicazione della forza centrifuga per pozzi fino a 250 m di profondità.

Il principio del dispositivo può essere descritto come segue:

1. l'accoppiamento elastico serve da collegamento dell'albero motore con il motore elettrico;
2. il bagno d'olio è direttamente sotto il giunto;
3. un cuscinetto a sfere è posto nel bagno, che assorbe il carico assiale;
4. l'olio per la lubrificazione viene fornito attraverso una serie di tubi sospesi dal telaio di supporto;
5. la colonna e l'albero motore sono supportati su cuscinetti, che sono collocati in staffe a forma di croce;
6. staffe sono installate tra i giunti delle tubazioni;
7. nel telaio di supporto stesso c'è un premistoppa, sotto di esso c'è un tubo di derivazione per tubi di iniezione;
8. il raccordo di aspirazione della pompa è collegato al tubo di aspirazione, c'è una rete di sicurezza sul tubo.

Questo design facilita il posizionamento della pompa in un pozzo di diametro non molto grande. La primissima pompa di questo progetto fu fabbricata alla fine del 1899. E fu installata su una stazione di pompaggio a Mytishchi.

I test hanno avuto esito positivo, ben presto sono state prodotte pompe centrifughe del tipo downhole nella quantità di 19 pezzi, che sono stati installati anche su questa stazione di pompaggio.

È interessante che siano stati in grado di adempiere a questo ordine per la produzione di unità solo a Parigi nello stabilimento di Farko, anche se una proposta di effettuare un ordine è stata inviata a 24 stabilimenti in diversi paesi. Nella letteratura tecnica si può trovare il nome di questa pompa, come la "pompa Farka", e non con il nome del progettista. (Vedi anche l'articolo Quale pompa è migliore per un pozzo: Parametri di selezione.)

Il principio di funzionamento dei modelli moderni

Quando si decide come scegliere una pompa centrifuga per un pozzo, è necessario comprendere i parametri di base con cui i modelli differiscono.

Varie pompe centrifughe per un pozzo possono essere classificate come segue:

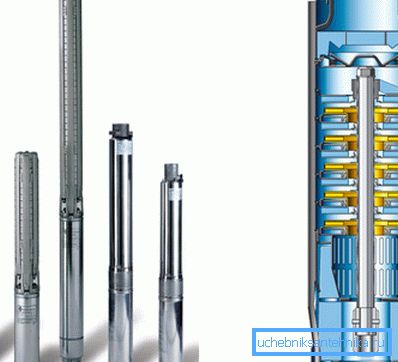

1. in base al numero di ruote disponibili, se una ruota, i dispositivi sono single-stage, se di più, quindi multistadio;
2. su una pressione, da una pressione bassa o media a valori elevati;
3. per via di approvvigionamento idrico, a senso unico o bilaterale;
4. il metodo utilizzato per scaricare il fluido nel canale a spirale dalla girante può essere a spirale e turbina;
5. su velocità, bassa velocità, normale, alta velocità.

È importante Nonostante il fatto che il prezzo dei modelli multi-stadio sia più costoso rispetto ai modelli a stadio singolo, molti preferiscono installarli. Il fatto è che tali modelli hanno un maggiore margine di sicurezza e non si deteriorano a causa del contenuto nell'acqua di varie impurità dell'ordine meccanico.

Il principio di funzionamento di questi meccanismi è il seguente:

1. l'acqua è fornita, a causa della rapida rotazione della girante crea un flusso abbondante;
2. la forza centrifuga agisce spostando l'acqua dai centri ruota ai siti distanti;
3. la pressione all'interno aumenta, sposta il fluido nella tubazione;
4. la pressione al centro della girante diminuisce di conseguenza;
5. l'acqua scorre indietro attraverso il tubo di aspirazione.

La pompa del pozzo profondo sembra un cilindro. Questo ti permette di posizionarlo in pozzi abbastanza stretti. La lunghezza della struttura può variare da 0,5 a 2,5 metri e il diametro è di circa 10 cm. Nonostante le sue dimensioni modeste, questi dispositivi per pozzi sono caratterizzati da prestazioni eccellenti.

È importante È necessario assicurarsi che la pompa durante il funzionamento non tocchi le pareti del pozzo. Se il diametro della valvola è troppo piccolo, è necessario proteggere l'unità inserendo un anello di gomma sul suo corpo.

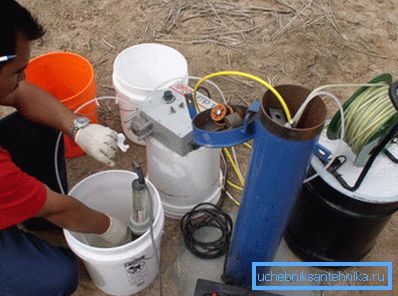

L'installazione di una pompa centrifuga nel pozzo viene effettuata da specialisti, in quanto è molto importante fare tutto correttamente se si desidera utilizzare l'acqua dal pozzo per lungo tempo senza conoscere le preoccupazioni.

L'unità viene abbassata nel pozzo ad una profondità, dopo averla preventivamente fissata con un cavo di sicurezza alla punta o al coperchio del pozzo. Il cavo elettrico è collegato alla pompa ed è anche passato attraverso un foro speciale nella punta.

La pompa deve essere collegata al tubo con un raccordo in ottone. La seconda estremità di questo tubo è collegata all'uscita sul cappuccio.

Se hai esperienza nel settore dell'installazione, puoi farlo tu stesso per collegare la pompa centrifuga al pozzo. La cosa principale è rispettare tutti i requisiti che descrivono le istruzioni per un particolare modello.

È importante Quando si installa l'attrezzatura in un pozzo a una profondità superiore a 80 metri, viene utilizzato un tubo in grado di sopportare una pressione di 16 atmosfere. Con una profondità di installazione ridotta, è sufficiente utilizzare un tubo a 12,5 atmosfere.

Riepilogo di

Un'attrezzatura di pompaggio adeguatamente selezionata garantirà il funzionamento del sistema di approvvigionamento idrico in modo ininterrotto. Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento.
