Pompe sommergibili per pozzi: prima conoscenza

Come funziona una pompa di pozzo? Quali sono le caratteristiche e come scegliere una pompa sommergibile per un pozzo? A cosa dovresti prestare particolare attenzione quando lo installi?

Nell'articolo cercheremo di rispondere a queste e ad altre domande.

Condizioni di lavoro

Quali sono le condizioni per le pompe dei pozzi domestici?

Capire questo ci darà un'idea più chiara di quali caratteristiche sono più importanti quando valuti un dispositivo.

• L'acqua viene pompata dalla pompa per raffreddare il motore.. La qualità del raffreddamento è influenzata, tra le altre cose, dal divario tra il corpo del dispositivo e le pareti del pozzo: una distanza troppo piccola non è auspicabile. Inoltre: in questo caso sussiste il rischio di inceppamento del prodotto durante l'abbassamento o la rimozione.
• La pompa è sospesa ad una certa distanza dal fondo del pozzo; mentre la maggior parte delle volte la colonna d'acqua sopra di esso è di pochi metri. In questo modo, le inevitabili variazioni stagionali nel livello della falda acquifera vengono compensate.
• Servizio, per usare un eufemismo, difficile. Rimozione del prodotto da una profondità di diverse decine di metri non è un compito banale di per sé; la deformazione del pozzo potrebbe renderla impossibile.

Nota: se l'installazione di una pompa sommergibile nel pozzetto con le proprie mani è abbastanza fattibile, sollevarla quando l'involucro è deformato potrebbe richiedere il coinvolgimento di attrezzature di perforazione.

• La pressione che la nostra unità dovrebbe creare non è limitata dalla distanza dalla superficie. È necessario un eccesso, che non solo creerà una pressione sufficiente per azionare i serbatoi di scarico e i miscelatori, ma anche per superare la resistenza idraulica dei tubi.

classificazione

Quindi, quali sono i dispositivi che stiamo discutendo?

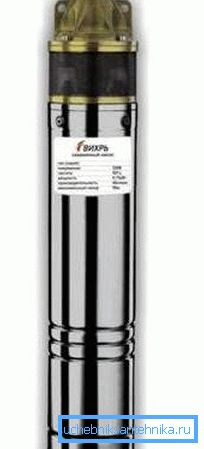

vortice

Il suo design è piuttosto semplice: la girante crea una pressione eccessiva a una distanza dall'asse di rotazione; lungo l'asse, al contrario, si verifica la rarefazione, fornendo l'assunzione di acqua dal pozzo. Sembrerebbe che lo schema sia semplice e tollerante ai guasti, in modo che il prezzo della pompa sia minimo e la vita utile sarà ottima.

Tuttavia, come sempre, il diavolo è nei dettagli.

Ricorda quale pressione dovrebbe creare questa unità. A decine di metri, giusto? Per fornire una sovrapressione di 7-9 kgf / cm2 all'uscita, lo spazio tra la girante e la carcassa deve essere calcolato in frazioni di millimetro, altrimenti l'acqua scorrerà semplicemente in circolo.

Se l'ingresso di particelle di grandi dimensioni che possono incuneare la girante può impedire il filtro grossolano all'ingresso, quindi cosa fare con piccoli abrasivi? Indossano lame e distruggono lo scafo; di conseguenza, sono necessarie costose riparazioni, con conseguente sostituzione completa della parte pompante.

Captain Evidence suggerisce: le pompe vortex sono utilizzate solo per pozzi con acqua estremamente pura contenente non più di 30 grammi di impurità per metro cubo di volume.

vite

Pompe a fondo foro: l'esatto opposto del vortice in termini di fastidiosità rispetto alle impurità. Gestiscono il sollevamento di liquidi contenenti fino al 50% di sabbia e altre sostanze sospese. Come è stato realizzato?

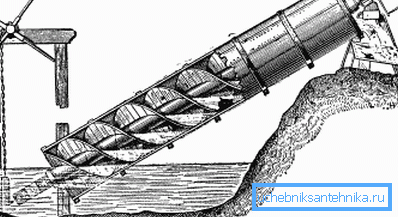

Il cuore del design è la vite (o verme) di Archimede, un elemento strutturale utilizzato dall'antico inventore greco per il sollevamento dell'acqua in tempi antichi. Ruotando, crea aree dinamiche in movimento ad alta pressione.

Tale dispositivo genera diverse caratteristiche di progettazione.

• La necessità di un motore separato e di problemi con l'impermeabilità scompare. Lo stesso verme rotante è il rotore del motore elettrico e il corpo è il suo statore.
• L'efficienza dei dispositivi è solo del 50-70%, che è molto peggio di quella delle soluzioni concorrenti. Parte dell'energia viene spesa per la miscelazione e il riscaldamento dell'acqua inutili: la resistenza idraulica della pompa è estremamente elevata.
• Anche la produttività è notevolmente inferiore a quella dei concorrenti.
• L'acqua in uscita richiede una filtrazione obbligatoria. Tuttavia, i dispositivi di questo tipo sono più spesso usati non per il funzionamento continuo nei pozzi, ma per la loro pulizia durante l'interramento o durante la preparazione pre-operativa.
• Dallo spazio tra la vite senza fine e l'alloggiamento (il cosiddetto accoppiamento di compressione) dipende dalle prestazioni della pompa. Le parti più aderenti si adattano, maggiori sono le prestazioni e la pressione in uscita.

Tuttavia: la risorsa dello statore allo stesso tempo diminuisce ripetutamente a causa del crescente grado di usura meccanica.

• Se i rotori sono fatti come il più duro e resistente all'usura possibile (di regola, viene utilizzato l'acciaio inossidabile), i materiali elastici, compresi i composti a base di gomma, sono ampiamente utilizzati per i gusci interni degli statori.

membranosa

La convenienza dei dispositivi di questo tipo è fuori dalla concorrenza. La sua ragione è nella semplicità del suo design: la membrana elastica è azionata da un solenoide, al quale viene fornita un'alimentazione ad alta frequenza al circuito di controllo; le valvole a sfera fanno sì che l'acqua si sposti nella giusta direzione, bloccandone il movimento durante il tratto di ritorno della membrana.

Nonostante l'economicità, un potenziale acquirente può essere consigliato di mantenere il più lontano possibile dalle pompe a diaframma.

Qual è la ragione di questa istruzione?

• La risorsa di membrana è limitata, indipendentemente dalla sua qualità e dal materiale utilizzato per la fabbricazione. È deformato nel processo di lavoro, che inevitabilmente a un certo punto porta alla sua distruzione. Alzare la pompa per la manutenzione, come ricordiamo, è un piacere dubbio.
• Una valvola a sfera incuneata con sabbia o un piccolo ciottolo provoca un funzionamento a vuoto della pompa con un guasto molto rapido del solenoide.

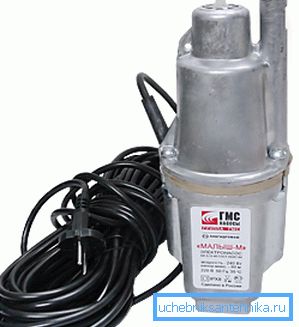

• La pressione e le prestazioni di un tale prodotto sono al di sotto di ogni critica. Il rappresentante tipico di questa classe - il Malysh domestico - era largamente usato alcuni decenni fa nei pozzi e nei pozzi superficiali; Ora tutti i dispositivi a membrana sono praticamente sostituiti dal seguente tipo di pompe: centrifughe.

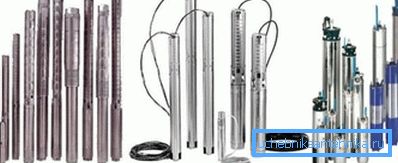

centrifugo

È in questo schema che la maggior parte dei dispositivi attualmente venduti funziona. Strutturalmente, assomigliano molto al vortice; tuttavia, lo spazio tra la girante e l'involucro è molto più grande, il che rende il design meno sensibile alle impurità. Le particelle fino a 2 millimetri di dimensioni e la quantità di sospensioni fino a 150 grammi per metro cubo non creano problemi.

Come vengono fornite la pressione e le prestazioni? Dopotutto, sembrerebbe ovvio che le principali caratteristiche tecniche delle pompe sommerse per pozzi - testa e produttività - dovrebbero aumentare in modo catastrofico con l'aumento della distanza tra la girante e il corpo, non dovrebbe?

Il problema è risolto semplicemente e con grazia. Sull'albero motore vengono successivamente installati diversi stadi, ognuno dei quali è costituito da una girante e un diffusore. Ogni fase aumenta la pressione di 5-10 metri; Di conseguenza, la sovrapressione in uscita può essere di 20 o più atmosfere.

selezione

Quindi, il pozzo è perforato, l'involucro è installato. Siamo nel negozio e stiamo per acquistare un dispositivo che nei prossimi anni ci fornirà acqua potabile e destinato alle esigenze domestiche. Cosa cercare al momento dell'acquisto?

Pressione alla testa

La pressione nominale non dovrebbe essere inferiore al necessario; Tuttavia, un eccesso significativo di esso è anche indesiderabile: il risultato non sarà solo un eccessivo consumo di energia, ma anche potenziali problemi con connessioni flessibili (non sono molto resistenti alle alte pressioni di lavoro).

Come calcolare il bisogno?

1. Prendi la profondità della pompa. La distanza minima dal fondo del pozzo è di circa un metro; tenendo conto delle fluttuazioni del livello dell'acqua di falda, si raccomanda di abbassare la pompa a circa 5-10 metri dalla superficie dell'acqua. La profondità delle parti vuote e piene d'acqua del tronco è facilmente misurabile con una fune di piombo - è sufficiente misurare la parte asciutta e bagnata della fune.
2. Il valore risultante viene aggiunto a 30 metri. Una pressione eccessiva dovrebbe creare la pressione necessaria per il normale funzionamento dei miscelatori e delle valvole di riempimento nel sistema di alimentazione dell'acqua.

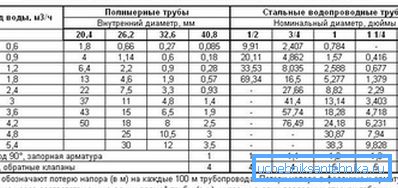

3. Il 10% viene aggiunto al risultato per le perdite non contabilizzate.

Quindi, per una pompa immersa a una profondità di 40 metri, è auspicabile la prevalenza nominale di (40 + 30) * 1,1 = 77 metri.

Nota: in pratica, il risultato è arrotondato a decine di metri. Nel nostro caso vale la pena acquistare un dispositivo con una pressione nominale di 80 m.

produttività

Idealmente, dovrebbe essere maggiore della richiesta di acqua di picco della famiglia, ma non superare la portata. Per una famiglia di 4 persone, di solito viene preso un dispositivo con una capacità di circa 50 litri al minuto; la necessità di innaffiare il cortile posteriore dimezza questo valore.

Come determinare (anche approssimativamente) la portata?

1. Determinare l'altezza della colonna d'acqua sopra la pompa. Misurarlo, come già sappiamo, non è difficile come un piombino su una corda.
2. Pompiamo il pozzo completamente.
3. Scopri per quanto tempo il livello dell'acqua si riprenderà. Per fare ciò, effettuiamo misurazioni periodiche con un intervallo ridotto.

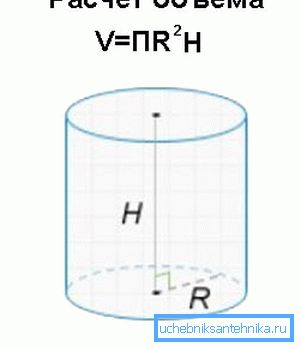

4. Dividiamo il volume di pompato e successivamente inserito nel pozzo per il tempo trascorso. Come calcolare il volume della colonna d'acqua di altezza nota? È uguale al prodotto di questa altezza per il quadrato del raggio dell'involucro e il numero pi. Pertanto, un pilastro con un'altezza di 10 metri e un diametro di 10 cm ha un volume di 10 x (0,05 ^ 2x3,1415) = 0,0785 m3, o 78,5 litri.

diametro

Nella maggior parte dei casi, è di 4 pollici (circa 10 centimetri); tuttavia, ci sono modelli da 3 pollici nella gamma di produttori.

Nota: a parità di prestazioni, una pompa con un diametro più piccolo è solitamente più costosa. Più piccole sono le dimensioni del motore, più difficile è fornire la coppia necessaria.

fabbricante

Di norma, i prodotti di famosi produttori (Grundfos, Pedrolo, Wilo e così via) durano più a lungo e creano meno problemi per i proprietari. In caso di guasto dell'apparecchiatura, le aziende hanno sviluppato una rete di assistenza.

montaggio

L'installazione effettiva della pompa sommergibile nel pozzo si presenta così:

1. Il pozzo viene pompato, liberando sabbia e limo. Certo, se possibile.
2. All'uscita del morsetto della pompa è collegato un tubo di plastica per il trasporto dell'acqua. Inoltre, il dispositivo è sospeso su un cavo in acciaio con protezione anticorrosione.
3. Quindi l'unità viene abbassata nel pozzo. Ricorda: la distanza dal fondo non deve essere inferiore a un metro, altrimenti la probabilità di cattura di limo e sabbia è alta.

1. Il cavo è fissato saldamente sulla punta. Tubo per acqua e cavo sono messi in casa.

Attenzione: il tubo viene posato sotto il livello di congelamento a terra.

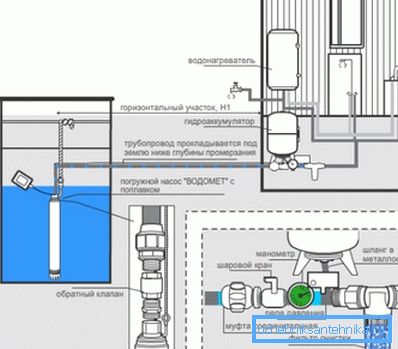

Quando ci si collega alla rete idrica, tuttavia, vale la pena prendere in considerazione una serie di sfumature.

• Se la valvola di non ritorno non è prevista nel progetto della pompa stessa, viene installata dopo di essa. Senza una valvola quando il motore è fermo, l'acqua proveniente dall'impianto di alimentazione dell'acqua fluirà nel pozzo.
• L'installazione dell'idroaccumulatore è estremamente desiderabile. Distende i picchi d'acqua; inoltre, se disponibile, la pompa rimarrà inattiva per una parte considerevole del tempo, il che farà risparmiare energia e risorse.
• I dispositivi ad alta potenza richiedono un avviamento che aumenta gradualmente la corrente di avviamento.

conclusione

Speriamo che la scelta e l'installazione non causino serie difficoltà al lettore. Il video in questo articolo fornirà ulteriori informazioni utili. Buona fortuna!
