Pozzi in plastica per fognature: design e caratteristiche di

I pozzi di calcestruzzo e di plastica per i liquami sono utilizzati per fornire l'accesso alle condutture allo scopo di controllarli, prevenirli e ripararli. La scelta dell'una o dell'altra opzione nella progettazione di un sistema fognario è determinata dalle peculiarità dell'operazione, dalle possibilità finanziarie e da una serie di altri fattori.

Di seguito consideriamo in dettaglio esattamente i prodotti in plastica e prestiamo attenzione anche alle caratteristiche della loro installazione.

Scopo dei pozzi

Come abbiamo notato sopra, la funzione principale di qualsiasi pozzo di fogna è quella di fornire accesso alla pipeline senza scavo.

Allo stesso tempo, a seconda della posizione di questa parte, vengono distinti i seguenti gruppi:

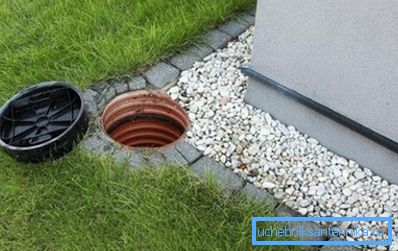

• Ispezioni, sono la stessa revisione. Sono installati su sezioni piane della pipeline ad un certo intervallo. La funzione principale dei tombini è di abilitare lo stato del tubo da monitorare e, se necessario, determinare la posizione del blocco. La fase di montaggio dei punti di ispezione per autostrade con un diametro fino a 110 mm è di 20 metri e fino a 150 mm - 35-40 metri.
• Rotary. Come suggerisce il nome, sono montati in aree in cui il tubo fognario gira. È impossibile fare a meno di loro, poiché è in curva che la velocità del flusso diminuisce e aumenta il rischio di ingorghi.
• Nodale. Fornire l'intersezione di diverse autostrade. Il più spesso usato nell'industria, poiché nella costruzione privata tali situazioni sono rare.
• Perepadnaya. Utilizzato per progettare la connessione di due tubi, che sono collocati a diverse altezze.

Fai attenzione! Per risparmiare, è necessario dotare i sistemi multifunzionali, combinando, per esempio, un punto di svolta con un luogo di revisione. In questo caso, il costo totale del sistema sarà leggermente inferiore.

Secondo i documenti normativi, tali strutture devono essere installate:

• Sulle sezioni del turno.
• All'atto del collegamento di parecchi tubi o nel posto di unire il tubo con il principale.
• Al posto di cambiare il diametro o la pendenza del tubo.

Come puoi vedere, la gamma di applicazioni di queste parti è piuttosto ampia. Di seguito cercheremo di capire tutte le sfumature del loro design.

Prodotti in plastica

materiale

Come notato sopra, i pozzi per le reti fognarie possono essere realizzati sia in cemento armato che in plastica. Allo stesso tempo, i prodotti polimerici sono stati recentemente i più popolari.

Tali costruzioni sono entrate nel mercato moderno circa 20 anni fa. Ad oggi, hanno sostituito il cemento in circa il 40% delle reti fognarie europee. Abbiamo questa cifra significativamente più bassa (si spera per ora), ma gradualmente la quota di pozzi di ispezione in plastica sta aumentando.

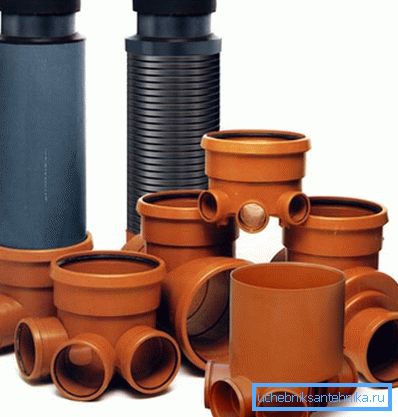

I seguenti materiali sintetici possono essere usati per fabbricare queste parti:

• Cloruro di polivinile. Differisce in alta durabilità, tuttavia a forte diminuzione della temperatura diventa fragile.

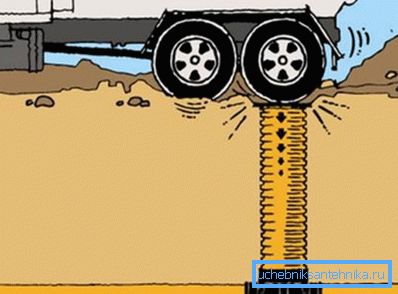

• polietilene. È elastico, ma trasferisce malamente carichi statici lunghi, perdendo resistenza in curva.
• polipropilene. Possiede strutture operative elevate, tuttavia il prezzo elevato funge da fattore limitante per la distribuzione di questi prodotti.

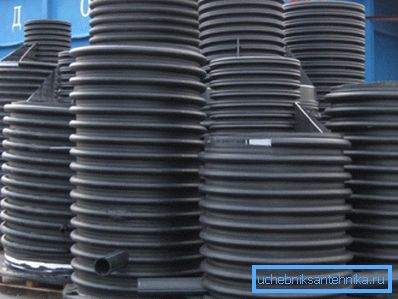

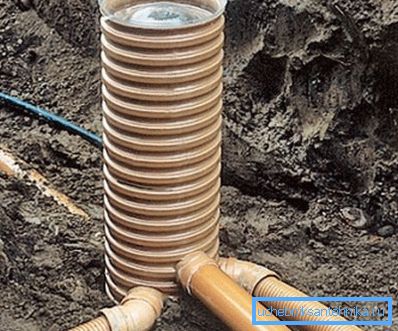

Inoltre, relativamente di recente, i sistemi basati su materiali e dispositivi combinati, in cui i tubi di grande diametro fungono da elementi di supporto, hanno guadagnato popolarità. Un esempio sono i pozzetti in plastica delle fognature dei tubi KORSIS, i cui gusci corrugati offrono un'eccellente capacità di carico.

Caratteristiche del design

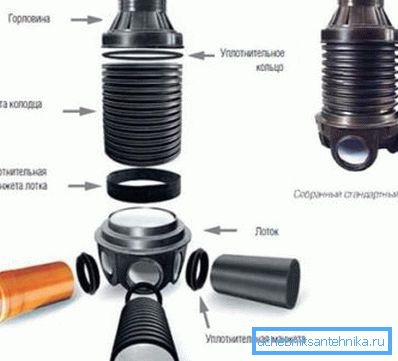

Un pozzo tipico è composto da poche parti:

• Il collo, che è montato a filo con la superficie della terra. Di solito il collo è fornito con elementi di fissaggio per il montaggio del portello. (Vedi anche l'articolo Caratteristiche tombino in plastica per il pozzo.)
• Il mio, collegando il collo con il fondo, la parte lavorativa.
• Vassoio in cui viene effettuata la connessione tubi.

Per quanto riguarda gli schemi di progettazione, ce ne sono anche alcuni.

Gli elementi strutturali più frequentemente riscontrati includono quanto segue:

• Tubo telescopico, che si muove liberamente rispetto all'albero. L'utilizzo di un telescopio con una sella per montare il boccaporto consente di montare il pozzo alla profondità desiderata, facilitando il posizionamento delle parti.
• La parte conica collega il vassoio con l'asta o il collo. L'uso di adattatori conici consente di montare vassoi di grandi dimensioni in portelli di dimensioni standard.
• Il corpo del pozzo può essere solido (quindi viene usato un tubo per la sua fabbricazione) o assemblato. Le strutture prefabbricate sono costituite da anelli, che sono ermeticamente connessi tra loro durante la fase di installazione.

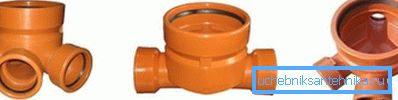

• Il fondo del vassoio è spesso combinato con un kinet - uno speciale separatore per diversi tubi. Kinetta deve essere selezionato in base alla configurazione della rete fognaria, in modo da non avere connessioni libere.

Vantaggi del prodotto

I disegni sopra descritti presentano una serie di vantaggi che consentono loro di estromettere gradualmente dal mercato prodotti in calcestruzzo di uno scopo simile.

• Il case ha un'elevata resistenza meccanica.
• Le pareti di tubi e vassoi sono resistenti alle sostanze chimicamente attive.
• Il design di collo, alberi e kineta consente di realizzare connessioni quasi strette con costi di manodopera minimi.
• L'uso della plastica come materiale principale, così come l'uso di tubi corrugati per la produzione di elementi portanti, consente la costruzione di strutture di varie forme e dimensioni.

• Una massa relativamente piccola di prodotti facilita enormemente l'installazione.

Tecnologia di installazione

Se hai fatto una scelta a favore della plastica e hai acquistato un pozzo, le cui dimensioni corrispondono ai tuoi compiti, puoi installarlo tu stesso.

L'algoritmo delle azioni in questo caso è il seguente:

• Per cominciare, scaviamo una fossa, la cui profondità è 30 cm più alta dell'altezza del pozzo.

Suggerimento: È necessario scegliere la profondità in modo che le condotte posate entrino nella cinta senza una differenza di altezza. È meglio farlo in fase di progettazione dell'intero sistema.

• Il fondo del pozzo è accuratamente allineato. Versare uno strato di sabbia mescolato con ghiaia sulla superficie livellata. Lo spessore dello strato dopo la pigiatura dovrebbe essere di 20 cm.
• Versa un massetto di cemento sul cuscino di sabbia. Lo spessore del massetto è da 50 a 100 mm.

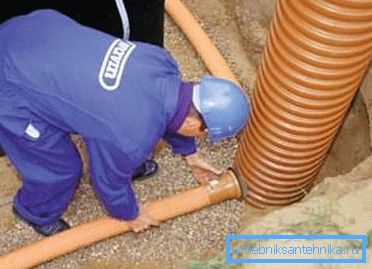

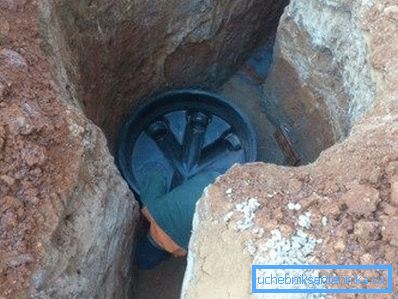

• Dopo che il calcestruzzo si è asciugato, installiamo il fondo del pozzo o un vassoio con un kinet. Attacciamo i tubi alla spinta, garantendo la tenuta di tutte le articolazioni mediante l'uso di giunti in gomma.

• Se necessario, eseguire un taglio del collo al livello desiderato. Di norma, il materiale è ben tagliato con una sega convenzionale.

Suggerimento: Il taglio deve essere eseguito sulla linea mediana della nervatura sporgente del tubo corrugato.

• Colleghiamo il fondo con la parte verticale (tubo telescopico o collo ondulato), sigillando il giunto con silicone. Dall'alto stabiliamo un orlo e una copertura del portello. (Vedi anche l'articolo Copertura del pozzetto di plastica: come installare.)

Quindi dobbiamo riempire lo spazio tra le pareti del pozzo e il pozzo stesso. L'istruzione consiglia di eseguire il riempimento strato per strato, sabbia e ghiaia con l'aggiunta di argilla.

conclusione

I pozzetti delle fognature in plastica sono un sostituto completo delle strutture in calcestruzzo tradizionali. Inoltre, in una serie di parametri (durata, facilità di installazione, ecc.), Superano seriamente i sistemi realizzati con anelli in cemento armato. Puoi studiare questi prodotti in dettaglio visualizzando il video in questo articolo.
