Pozzo per il pozzo stesso

25-05-2018
Approvvigionamento idrico

La testa di pozzo è uno dei suoi elementi strutturali importanti, la cui funzione principale è quella di sigillare la sorgente, proteggendola dall'ingresso di acque sotterranee, corpi estranei e altri inquinanti. Serve anche per il montaggio di attrezzature di pompaggio, tubo dell'acqua e cavo elettrico. Il livello dell'acqua nel pozzo viene misurato attraverso il dispositivo di direzione. In vendita ci sono ogolov fabbricati in fabbrica in polietilene, in metallo, ma non è sempre possibile acquistarli, in questo caso è più facile farlo da soli.

disegno

disegno

Il design tipico della punta è costituito dalla bocca dell'ugello e dalla piastra di base, che sono interconnessi con bulloni e dadi. La testa pozzo è concretizzata nella fondazione della testa pozzo. La dimensione della punta dipende dal diametro del pozzo e dalla massa delle attrezzature di pompaggio e sollevamento. Più questi parametri, più potente dovrebbe essere la punta. È saldamente cementato, poiché riceverà e leviga la vibrazione dalla pompa.

Se il pozzo è dotato di un conduttore, la piastra di base può essere fissata direttamente ad esso attraverso una flangia intermedia, per sigillare il giunto di testa utilizzando una guarnizione in gomma o paronit a forma di anello.

Di norma, i tappi sono fatti di metallo o ghisa, ma per i piccoli pozzi è possibile utilizzare la plastica di fabbrica. Hanno un prezzo più attraente, ma ha senso usarli solo quando il pozzo raggiunge i 30 m di profondità e il peso della pompa con i tubi di sollevamento dell'acqua non supera i 200 kg.

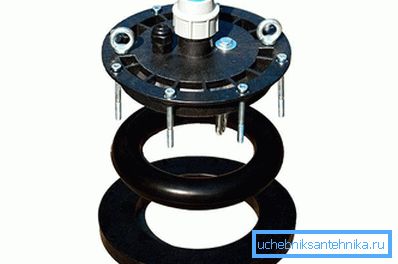

fabbricazione

fabbricazione

Il cappuccio sul tubo è installato senza difficoltà, ma prima di eseguirlo, è necessario occuparsi della presenza di alcuni materiali di consumo. Avrai bisogno di:

  • ugello (sezione del tubo) con un diametro di alcuni centimetri in più rispetto all'involucro;
  • sgon dello stesso diametro del tubo dalla pompa;
  • 1/2 tubo per posa cavi;
  • lamiera d'acciaio, 8-10 mm di spessore per la produzione del coperchio e della flangia;
  • gomma spessa o paronite per la produzione di guarnizioni, spessore 3-10 mm;
  • bullone a occhiello (questo è un bullone con un anello metallico rigidamente collegato) in una quantità di 3 pezzi, per smontare il tappo superiore e per fissare il cavo che trattiene la pompa;
  • quattro lunghi bulloni con dadi.

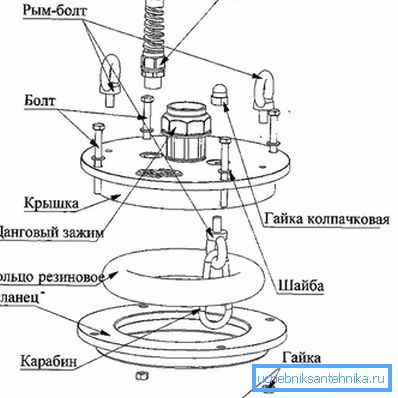

schema

In primo luogo, una copertina e una flangia di forma rotonda o quadrata vengono tagliati da una lamiera. Nel pezzo che eseguirà la funzione della flangia, realizziamo un foro per il diametro della testa pozzo. Nel pezzo per il coperchio, praticare un foro sotto l'ugello per il collegamento del tubo di sollevamento e sotto il manicotto per il cavo. Praticare dei fori nella piastra per il montaggio di bulloni e golfari. Flangia saldata al tubo della testa pozzo. Nel tappo superiore, saldiamo lo sgon per fissare il tubo di sollevamento dell'acqua e il collegamento del cavo, fissare o saldare i bulloni a occhiello: due sul lato superiore del coperchio, uno sul fondo.

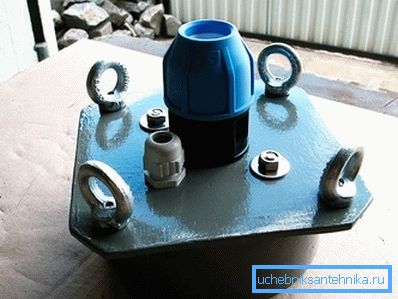

Testa di montaggio

Testa di montaggio

Quando si installa la punta, viene spesso commesso un errore, che risiede nel fatto che è montato sul tubo dell'involucro e questo è estremamente indesiderabile. Se monti la punta sull'involucro, può causare i seguenti problemi:

  • la vibrazione, che viene trasmessa dalla pompa alla carcassa, distrugge la carburazione anulare, che a sua volta aumenta il rischio di contaminazione nel pozzo;
  • la distruzione dello spazio anulare porta ad una diminuzione della vita del pozzo.

Headroom per pozzi

L'installazione della punta sulla carcassa può essere giustificata solo se il pozzo:

  • usato periodicamente;
  • Ha una profondità ridotta e viene utilizzata una pompa di massa ridotta.

Il tappo dovrebbe essere montato sotto il congelamento del terreno, è meglio fare nel pozzo di prodotti o mattoni in calcestruzzo. Prima dell'installazione, viene realizzata una base in cemento per la testa pozzo, dove è monolitica. Il tubo dell'involucro dovrebbe sporgere di 20 cm sopra la parte superiore della base di cemento.

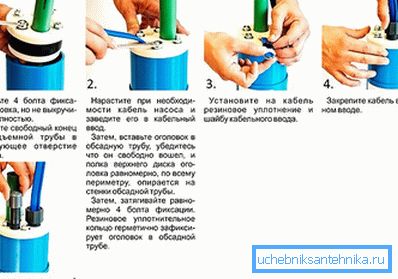

Istruzioni per l'installazione

La massa della base di cemento dovrebbe essere 1,5 volte la massa della pompa con tubi di sollevamento dell'acqua e acqua.

L'installazione della pompa e dei tubi di sollevamento dell'acqua può essere effettuata in 3 giorni (tempo di presa del calcestruzzo). La procedura di installazione del suggerimento:

  1. Inizialmente, è necessario collegare un tubo, un cavo e un cavo della lunghezza richiesta alla pompa, quindi tirare tutto con le fascette stringitubo.
  2. Attaccare l'estremità libera del cavo al moschettone, che è fissato al golfare inferiore. Tirare il cavo e il tubo di sollevamento attraverso il tappo.
  3. Prima di iniziare ad abbassare la pompa nel pozzetto, posizionare un anello di tenuta sulla flangia. Dopo aver abbassato la pompa, è necessario fissare una copertura a una flangia.

Per la tenuta della punta sul cavo, è necessario indossare una guaina termorestringente, che poi si siede con l'aiuto di un asciugacapelli da costruzione sull'ugello da 1,2 ".

Per estendere la durata della punta deve essere adescata e dipinta.

Potresti essere interessato a sapere:

  • Come pulire un pozzo?
  • Come sbarazzarsi di ferro nell'acqua da un pozzo?
  • Come installare un adattatore downhole?

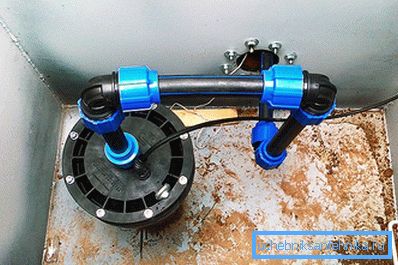

Installazione pronta

video

Il video fornisce le istruzioni per fare un suggerimento fatto in casa per il bene:
