Pressione dell'acqua nel sistema di approvvigionamento

Qual è la pressione dell'acqua nella fornitura di acqua calda o fredda? Come vengono prese le misure di pressione? Esistono limiti normativi del suo valore? In questo articolo cercheremo di rispondere a queste domande e allo stesso tempo impareremo come calcolare il calo di pressione in un sistema di approvvigionamento idrico con parametri noti.

unità

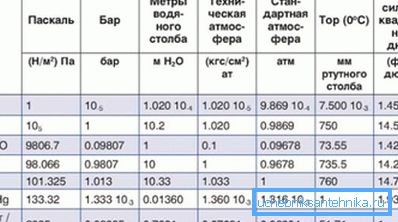

In primo luogo, scoprire quali unità di pressione dell'acqua nel sistema di approvvigionamento idrico sono attualmente utilizzate.

atmosfera

Questa unità corrisponde alla pressione atmosferica a livello del mare. Qui, tuttavia, c'è una piccola sottigliezza: riguarda la sovrappressione rispetto all'atmosfera. Il suo valore in un tubo dell'acqua di 0,2 atmosfere, indicato da un manometro, corrisponde ad un valore assoluto di 1,2 atmosfere.

Utile: al posto della parola atmosfera, viene spesso usato un concetto equivalente: kgf / cm2. Il significato fisico dell'unità è la forza con cui la massa di 1 kg durante l'accelerazione della gravità terrestre preme su un'area di 1 cm2.

Il bar

Unità di misura obsoleta, presa in prestito dal sistema di misurazione GHS utilizzato prima dell'IS. È sufficiente sapere che la barra è approssimativamente (con una precisione di circa il 2%) uguale all'atmosfera. Molto spesso, un manometro per misurare la pressione dell'acqua in un sistema di approvvigionamento idrico ha due scale: in barre e megapascal.

megapascal

Pascal corrisponde a un newton per metro quadrato di superficie. Poiché la massa di un chilogrammo preme sulla base con una forza di 9,8 Newton, 1 megapascal corrisponde approssimativamente a 9,8 kgf / cm2. A volte questo valore è arrotondato a 10.

Pressione alla testa

Il concetto di testa, misurato in metri, significa l'altezza della colonna d'acqua corrispondente a una certa sovrapressione. Come scoprire la pressione alle note indicazioni del manometro in kgf / cm2? È sufficiente moltiplicarli per 10: un eccesso di atmosfera può sollevare una colonna d'acqua di 10 metri.

misurazioni

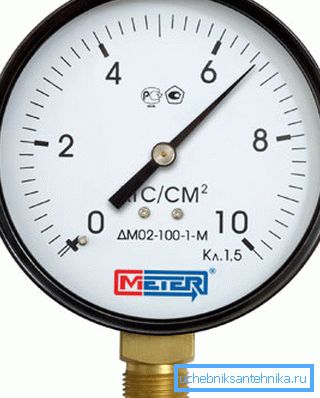

Un dispositivo per misurare la pressione dell'acqua in un sistema di approvvigionamento idrico è noto come un manometro. Il prezzo delle misure più convenienti inizia da circa 150-200 rubli; tuttavia, i dispositivi digitali possono costare in unità e persino decine di migliaia.

Il modo per misurare il parametro che ci interessa con le nostre mani è assolutamente semplice:

1. Un dispositivo arrotolato con lino o altro materiale sigillante viene avvitato nella valvola di controllo..
2. La valvola si apre e quindi decolla.

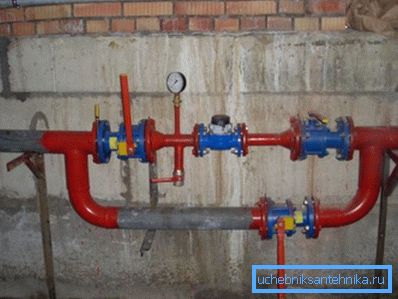

Le valvole di controllo per le misurazioni sono sempre presenti nel gruppo dell'ascensore (flusso, ritorno e miscela dopo l'ascensore) e nel contatore dell'acqua (di solito prima e dopo il contatore). Se necessario, rimuovere la misurazione in un punto arbitrario del sistema di approvvigionamento idrico, è facile da fare avvitando il manometro anziché la spina in uno dei riser e lanciandolo.

Come sempre, ci sono una serie di sottigliezze.

• Al fine di fare un quadro dettagliato del lavoro del sistema di approvvigionamento idrico, le misurazioni dovrebbero essere effettuate al culmine della presa d'acqua che cade nelle ore serali.

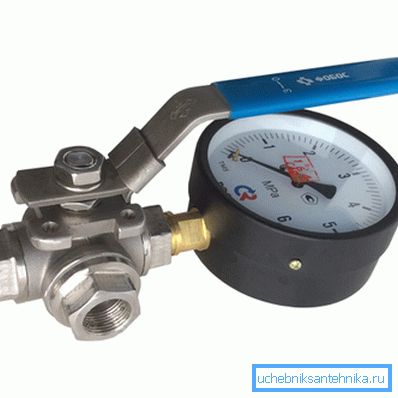

• Un dispositivo collegato costantemente al sistema di alimentazione dell'acqua si blocca spesso: la freccia è bloccata in una posizione. Per evitare che questo accada, al posto della valvola di controllo, viene posizionata una valvola a tre vie con un foro di drenaggio, che consente all'acqua di essere scaricata dal suo corpo dopo la misurazione.

• La filettatura del tubo di ottone di un dispositivo continuamente rimovibile si consuma rapidamente. Una semplice istruzione aiuterà a risolvere il problema: fornire il manometro con una prolunga d'acciaio.

norme

Ecco le norme della pressione dell'acqua nel sistema di approvvigionamento idrico contenute nell'attuale SNiP 2.04.01-85.

Poiché è facile da calcolare, la pressione dell'acqua nell'approvvigionamento idrico della città può generalmente differire dal suo valore sul piano superiore solo di 0,25 MPa, che corrisponde a una testa di 25 metri. Con un'altezza dell'edificio più elevata, i pompaggi intermedi dovrebbero essere installati ai piani intermedi.

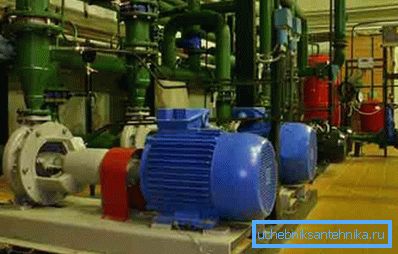

Tuttavia: in pratica, tutte le stazioni di pompaggio familiari all'autore si trovano nel seminterrato della casa o in un edificio separato. Quando si lavora sui primi piani nei punti di smantellamento, potrebbe essere di 8 - 9 kgf / cm2.

In pratica, i valori tipici di pressione nelle autostrade e nelle autostrade sono i seguenti:

• Acqua fredda - 3 - 4 kgf / cm2.
• ACS - 3,5 - 6,5 kgf / cm2.

Perdita di carico

Quando l'acqua scorre attraverso il tubo, la pressione in uscita sarà inferiore rispetto all'entrata.

La caduta è determinata da diversi fattori:

1. Il diametro del tubo.
2. La sua lunghezza

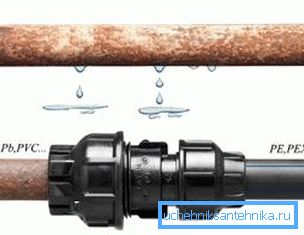

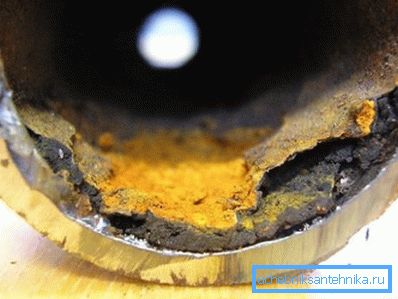

3. La ruvidezza delle sue mura.

1. La velocità di flusso in esso.

Per il calcolo, viene utilizzata la formula H = iL (1 + K).

In esso:

• H - caduta di pressione in metri. Per tradurlo nell'atmosfera, è sufficiente dividere il valore risultante per 10.
• i - pendenza idraulica, determinata dal diametro, dal materiale del tubo e dalla velocità del flusso in esso.
• L è la lunghezza del tubo in metri.
• K - coefficiente per i sistemi di fornitura di acqua potabile assunto pari a 0,3.

Dove prendere il valore della pendenza idraulica? Nei cosiddetti tavoli Shevelev. Diamo un frammento di uno di essi, relativo alla nuova dimensione del tubo di acciaio D15.

Il valore 1000i è una pendenza idraulica con una lunghezza del tubo di 1 km. Per calcolare il valore di i per un metro lineare, è sufficiente dividerlo per 1000.

Quindi, per il tubo di acciaio DU15 con una lunghezza di 25 metri e una portata d'acqua di 0,2 l / s attraverso di esso, la caduta di pressione sarà (360,5 / 1000) * 25 * (1 + 0,3) = 11,7 metri, che corrisponde alla differenza pressione di 1,17 kgf / cm2.

conclusione

Speriamo che le informazioni proposte aiuteranno il lettore nella realizzazione dei propri progetti. Per saperne di più su quanto la pressione dell'acqua nell'approvvigionamento idrico è considerata la norma, il video in questo articolo consentirà. Buona fortuna!
