Progetto standard di un pozzo per fognatura per la fognatura

Il sistema di fognatura funzionante sarà la chiave per un soggiorno confortevole in una casa privata. Installazione di un pozzo di fogna - uno dei principali passaggi nel suo dispositivo. Tuttavia, il suo design è abbastanza semplice, che è considerato l'argomento principale per l'auto-costruzione.

Avendo fatto l'installazione con le tue mani, ridurrai in modo significativo il costo delle attrezzature di depurazione domestica e sicuramente conoscerai la qualità del risultato. Inoltre, sarai in grado di acquisire nuove abilità utili che torneranno utili ancora e ancora.

processo

È meglio iniziare a lavorare con una progettazione dettagliata del sistema di fognatura globale per la casa. Un tipico progetto può essere preso come base, poiché tali pozzi fognari funzionano senza problemi per molti anni..

Lo schema preliminare compilato, il progetto sviluppato e le stime consentono di ridurre significativamente i costi di manodopera, risparmiare tempo e ridurre gli investimenti finanziari. E permetti di prendere i materiali da costruzione con un margine del 20%, con la stretta osservanza delle stime, ti troverai ancora in buoni profitti.

Qual è il piano di fognatura

Questa fase include i seguenti elementi:

1. Scegliere un posto per il futuro bene. Un progetto standard è utile qui, dal momento che tali strutture si trovano solitamente al di sotto del livello dell'edificio principale sul sito. In questo caso, il processo di installazione del pozzo e la posa dei tubi, che assicurano uno scarico efficiente, è facilitato.
2. Determina il punto in cui il tubo della fogna uscirà. È improbabile che tu voglia scavare una fossa lungo il perimetro dell'edificio, quindi dovresti scegliere il percorso più breve tra la casa e il pozzo di fogna.
3. Disegna uno schema per chiarezza, rispetto alla scala. Questa fase consente di determinare la lunghezza richiesta dei tubi, il numero di raccordi e collegamenti, nonché le condizioni in cui verrà posata la condotta. Questi ultimi includono la composizione del terreno, la profondità della trincea per il tubo della fogna, la presenza di eventuali ostacoli.

Al termine dei lavori preparatori, riceveremo un piano dettagliato. Tuttavia, prima di iniziare a implementarlo, è necessario capire quale tipico progetto di pozzi per fognatura si trova in quelli esistenti da costruire.

tipi

Esistono diversi tipi di tali strutture. Anche se questa classificazione può essere presa in gran parte condizionale. Più spesso, ci sono opzioni combinate, il cui design standard consente loro di eseguire più funzioni contemporaneamente.

Gli esperti condividono pozzi di fogna su:

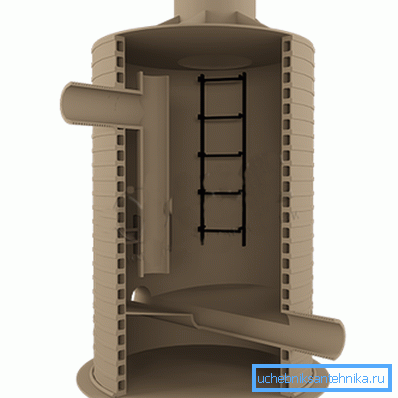

• differenziale, che equipaggia quando le caratteristiche del sito rendono impossibile la posa della condotta con una certa pendenza;
• ispezione, utilizzata per garantire la riparazione e la prevenzione dei sistemi fognari, nonché per l'accesso ad essa durante i lavori di pulizia. Pertanto, quando la condotta di scarico esterna è molto lunga o presenta una configurazione tortuosa, non è possibile fare a meno dei pozzi di ispezione.

Suggerimento: sistemare il primo pozzo di osservazione a non più di 12 m dal punto in cui la condotta fognaria lascia la casa, quindi la distanza può essere di 15 m. Inoltre, non posizionarlo a una distanza inferiore a 3 m dalla fondazione dell'edificio.

• rotativo, eseguendo la funzione di visualizzazione, ma sono soddisfatti nei punti in cui la fogna gira 90? Queste sezioni del gasdotto sono considerate le più problematiche, dal momento che vi è un alto rischio di blocchi, quindi assicuratevi di fornirne l'accesso;
• i pozzi di filtrazione e di stoccaggio sono necessari per il trattamento delle acque reflue, che poi dopo la filtrazione viene deviato a terra. Possono essere parte di una fossa settica.

Che tipo di pozzo non hai scelto, il suo dispositivo ha quasi lo stesso schema per ogni varietà.

Include:

• camera di lavoro;
• collo che va in superficie.

Quest'ultimo di solito ha un portello protettivo che ti permette di entrare nella camera del pozzo.

Produzione di scarico bene

Questa è la più semplice di tutte le opzioni, consiste in un serbatoio in cui si accumula l'acqua di scarico, e il loro pre-trattamento ha luogo:

1. La decomposizione parziale degli effluenti accumulati avviene sotto l'azione di batteri anaerobici, a causa dei quali acqua, gas e fango inerte sono ottenuti da sostanze organiche tossiche.
2. SNiP richiede che si trovi a non più di 5 metri dalla fondazione dell'edificio. È anche importante rimuoverlo alla massima distanza dal pozzo, dal pozzo e da altre fonti di acqua potabile. Sui terreni sabbiosi e sabbiosi, la distanza è di 50 m, su argini pesanti e medi, e anche su terreni con una predominanza di argilla - fino a 25 m.
3. Il fondo del pozzo viene prima riempito con uno strato di macerie fino a un'altezza di 200-300 mm, quindi deve essere riempito di cemento per impedire il filtraggio di liquami sporchi nel terreno. La forma della struttura può essere quadrata o rotonda. La profondità dipende dal volume giornaliero di acque reflue.
4. Nella versione a camera singola, il principio di funzionamento assomiglia a un pozzo nero, quindi richiede un pompaggio periodico, che aumenta il costo della sua manutenzione. Se realizziamo una struttura che assomiglia a una fossa settica composta da 2-3 camere, allora è possibile eliminare tale inconveniente, anche se il prezzo della struttura aumenterà.
5. Importante nella costruzione di questa struttura è la sigillatura delle pareti. L'istruzione presuppone che possano provenire da anelli in cemento armato, con giunti di tenuta, o da una pietra macinata o mattoni usati su una malta cementizia.

In quest'ultimo caso, è necessario trattare la superficie dall'interno con bitume. È anche possibile costruire una camera con l'aiuto di casseforme in cui viene versato il calcestruzzo, quindi non è necessario sigillare ulteriormente le pareti.

Suggerimento: quando si usano anelli di cemento armato, utilizzare l'attrezzatura da costruzione per installarli in modo da non danneggiarli.

1. La lastra del pozzo può servire come una piastra di cemento armato con un posto per l'installazione del portello. È usato standard - plastica con rinforzo metallico o metallo.

conclusione

Qualsiasi tipo di fogna ha quasi lo stesso dispositivo. Differiscono solo nello scopo e nel luogo di installazione. Nel video presentato in questo articolo troverai ulteriori informazioni su questo argomento.
