Quale cavo è necessario per la pompa del pozzo

27-10-2018
Approvvigionamento idrico

Di norma, il cavo per le pompe del pozzo nell'impianto di fabbrica non è sufficiente per il collegamento alla fonte di alimentazione e deve essere aumentato di un pezzo aggiuntivo. Trovare la stessa identica marcatura è estremamente difficile, quindi molto spesso devi usare altri marchi, ma qui ci sono alcune regole che ti aiuteranno nella scelta.

Parleremo di alcune delle caratteristiche e specifiche dei cavi elettrici per tali scopi di seguito, e vedremo anche il video tematico in questo articolo come un'aggiunta.

Cavo per pozzo KVV-4x1,5

Scegli un cavo

Nota. Nella maggior parte dei casi, i produttori di pompe sommergibili offrono i loro cavi per aumentare la lunghezza, ma il loro prezzo è troppo alto, quindi, molto spesso ricorrono ad altre opzioni. In tali casi, è adatto qualsiasi cavo VVG o PVA adatto della sezione trasversale desiderata. Anche se molti sostengono che il marchio TML sarà la soluzione migliore, anche se in pratica, secondo l'autore di questo articolo, non c'è alcuna differenza.

Lunghezza del cavo

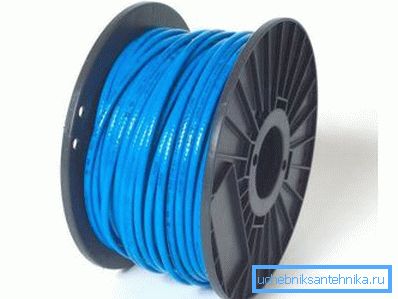

Avvolgicavo
  1. Per scegliere la sezione trasversale corretta del cavo, è necessario conoscere la distanza che si intende allungare e la potenza della pompa utilizzata. Se tutto è chiaro con la potenza (è scritto nella scheda tecnica e sull'unità stessa), la lunghezza viene determinata dalla macchina automatica (fonte di energia) alla pompa stessa (non alla giunzione).
  2. Molto spesso, un parametro come la lunghezza non viene prestato attenzione, dal momento che il pezzo aggiuntivo non supera le due o le tre dozzine di metri, ma questo non è sempre il caso. Per le pompe sommergibili, la lunghezza del cavo non deve superare il 6% della caduta di tensione massima consentita.

Questo può essere calcolato utilizzando la formula L = (V *? V) / (I * 2 * 100 * (PF *? / Q)).

  • Qui L è la lunghezza massima consentita;
  • V è la tensione nominale (V);
  • ?V - perdita di tensione massima (%);
  • I - il valore della pompa sommergibile (A);
  • p - 0? 02ohm / mm3 (resistività per il rame);
  • q - sezione trasversale (mm) per il cavo;
  • PF = 1.

Selezione della sezione

La sezione trasversale delle vene può essere diversa

Come già accennato, il cavo per le pompe del pozzo è selezionato in base al rapporto tra sezione / potenza, ma per facilitarne l'utilizzo, è possibile utilizzare la tabella seguente.

Potenza del motore Sezione del cavo (mm2)
41 41.5 42.5 44 46 410 416
kW l. a. Lunghezza del cavo (m)
0.25 0,33 70 105 170
0.37 0.50 60 90 140
0.55 0.75 45 70 110 180
0.75 1.0 35 50 85 140 210
1.1 1.5 25 35 60 95 145 240
1.5 2.0 30 45 75 115 190 305
2.2 3.0 30 50 75 125 200

Tabella per pompe sommergibili monofase (230V, 50Hz)

Potenza del motore Sezione del cavo (mm2)
41 41.5 42.5 44 46 410 4z16 425 435 450 470
kW l. a. Lunghezza del cavo (m)
0.37 0.50 300
0.55 0.75 250 380
0.75 1.0 195 295
1.1 1.5 145 215 360
1.5 2.0 105 160 265 425
2.2 3.0 70 110 160 290 440
3.0 4.0 55 85 145 220 330
4.0 5.5 40 60 105 165 250 415
5.5 7.5 45 75 120 180 300 480
7.5 10 35 55 95 135 220 340 585
9.2 12.5 47 75 115 190 300 470
11 15 40 85 95 160 260 405
13 17.5 60 85 140 225 350 490
15 20 50 75 125 195 305 430
18.5 25 58 100 155 245 340 485
22 30 49 85 130 205 285 410 570
30 40 36 63 95 152 210 305 425

Tabella per pompe sommerse trifase (400V, 50Hz)

Sembrerebbe, perché prestare così tanta attenzione alla selezione della sezione del cavo, e perché hai bisogno di istruzioni qui? In effetti, ciò influisce sulla durata della vita di servizio e sul lavoro dell'unità stessa (apprendi qui come creare un filtro per un pozzo).

Il fatto è che quando la sezione trasversale viene abbassata, la resistenza aumenta, pertanto, i fili metallici (in questo caso in rame) vengono riscaldati, da cui vengono riscaldati l'isolamento e il manicotto termoretraibile.

Tale processo può portare a un cortocircuito o semplicemente all'essiccazione dell'isolamento, il che lo rende inutilizzabile. Inoltre, l'energia spesa per il riscaldamento non riceve il motore, il che significa che non sarà in grado di erogare la potenza richiesta.

Una volta collegato, potrebbe risultare che il cavo della pompa per un pozzetto sia costituito da tre o quattro nuclei, ma ciò dipende principalmente dal fatto che la pompa sia monofase o trifase.

Quindi, per l'alimentazione trifase, sono necessari quattro nuclei, mentre le opzioni per una fase sono possibili: tutto dipenderà dall'automazione. Questa automazione (sensore di pressione e sensore di marcia a secco) può essere prodotta come una sola unità, ma può essere collegata in modo autonomo, sebbene questo fattore non influenzi il numero di core - accade diversamente.

composto

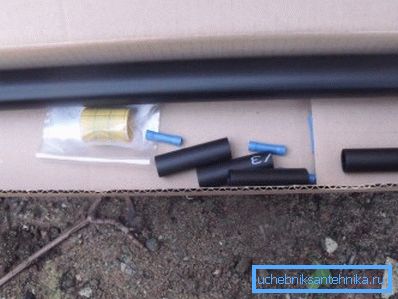

Maniche termoretraibili di diverso diametro

Nota. Il manicotto termoretraibile è un tubo di un certo diametro che, una volta riscaldato, viene serrato e dopo il raffreddamento rimane nella stessa posizione. Tali accoppiamenti sono costituiti da poliolefine (sostanze organiche e polimeri sintetici), dando vita a un materiale durevole ed elastico.

Tipi di colpi di scena

Per collegare due pezzi del cavo con le tue mani, prima di tutto, dovresti prestare attenzione a come torcere i conduttori in modo che non si brucino e non esplodano sotto tensione.

La figura in alto mostra tre tipi di torsione utilizzati in questi casi, ma i primi due metodi sono più spesso utilizzati: semplice e benda. La pratica mostra che sono abbastanza forti da rompersi e non causare mai archi.

Saldatura a caldo

Non dimenticare che prima di procedere alla giunzione del cavo, è necessario applicare una contrazione termica - un tubo spesso sul cavo stesso e manicotti sottili su ciascuna anima separatamente.

Dopo aver fatto questo, tagliare con cura tutti i fili alla lunghezza richiesta, tagliare le estremità, circa 50-60 mm e giunture. Dopo di ciò, spingere la piccola manica sulla torsione e saldarli, quindi saldare la contrazione termica superiore, come mostrato nella foto sopra.

Accoppiamento senza accoppiamento

Terminali speciali sulla testa del pozzo

In tutta onestà, va notato che non è sempre necessario utilizzare maniche termorestringenti e torcere per costruire il cavo sulle pompe sommergibili, ma questo vale solo per i pozzi. Il fatto è che la testa pozzo è molto spesso realizzata all'interno di una morsettiera, con la quale è possibile eseguire lo splicing (vedere anche l'articolo Tipi di pozzi e le loro caratteristiche).

Questo viene fatto abbastanza facilmente e semplicemente - le estremità di ciascuna delle vene sono tagliate di circa 10 mm e inserite nei fori l'una di fronte all'altra. È molto importante qui, per bloccare il bullone con lo sforzo necessario, perché pizzicandolo, è possibile appiattire il filo lungo le piccole vene, creando così una sezione debole nella sezione trasversale.

NOTA! Se non serrate saldamente il bullone, potrebbero verificarsi scintille nel blocco, il che porta all'ossidazione e talvolta alla fusione del blocco.

Nella maggior parte dei casi, gli idraulici non utilizzano la morsettiera, utilizzando un manicotto termoretraibile per la costruzione. Allo stesso tempo, il costo aumenta di un centesimo e l'affidabilità della connessione aumenta in modo significativo.

conclusione

In conclusione, vorrei dire che non hai bisogno di strumenti speciali, come un saldatore o una fiamma ossidrica, per riscaldare le guaine termorestringenti sul cavo di una pompa sommergibile. Il polimero può essere riscaldato a fuoco aperto, e anche le partite ordinarie e le chips asciutte sotto forma di scheggia sono sufficienti per questo (anche imparare come fare un trapano per il bene con le proprie mani).

Buona fortuna!
