Raccordi idraulici: elementi aggiuntivi, senza i quali

I componenti per l'idraulica rappresentano un ampio gruppo di componenti utilizzati nell'installazione di sistemi di approvvigionamento idrico. L'utilizzo di tali elementi consente di costruire complesse strutture multifunzionali che offrono il massimo livello di comfort durante il funzionamento.

Nel nostro articolo forniremo informazioni sui tipi più comuni di accessori sanitari e forniremo una serie di raccomandazioni sull'uso di alcune parti.

Classificazione generale

Tee d'acqua, giunti, adattatori, rubinetti, miscelatori, tubi e molti altri elementi oggi sono ampiamente utilizzati nell'installazione di circuiti per il trasporto di acqua. Ognuna di queste parti svolge la sua funzione, ma è comunque possibile dividere condizionatamente l'intera gamma in diversi grandi gruppi:

Inoltre, esiste anche una classificazione degli accessori in base al materiale di fabbricazione. Di norma, tutti i prodotti sono suddivisi in metallo, plastica e combinato.

Fai attenzione! Le istruzioni consigliano di utilizzare il tipo di raccordi più adatto al tipo di tubazioni utilizzate e di selezionare idealmente i prodotti di un unico produttore.

Elementi di collegamento

Varietà più comuni

Gli accessori di connessione sono presentati nel mercato moderno nella più ampia gamma. Una parte significativa di tali parti è costituita da raccordi filettati per tubi di materiali diversi e pertanto avvieremo l'analisi con essi.

Secondo la forma e lo scopo, ci sono tali elementi:

• accoppiamento - la connessione più semplice, dotata di thread. Utilizzato per ancorare due tubi senza cambiare direzione. A seconda del modello, può essere utilizzato per montare prodotti dello stesso diametro o di diametro diverso.

Fai attenzione! La parte dell'hardware che collega i tubi con una sezione trasversale diversa del passaggio viene solitamente chiamata adattatore. Un esempio è uno splitter idraulico, in cui un ramo più delicato si estende dal tubo principale.

• Anche il tee non è difficile, ma è usato per unire tre sezioni della pipeline. Tees sono diritti e angolari.
• Le croci sono usate raramente quando si rifornisce l'acqua, ma nella fogna sono quasi indispensabili. In alcuni casi, lo spider può essere usato come uno splitter del circuito principale in altri tre.

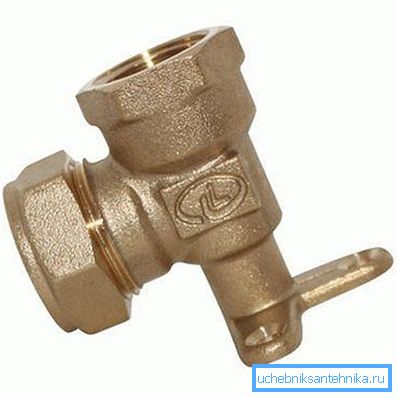

• Il ginocchio e l'angolo sono usati per progettare il giro dell'autostrada. Nella maggior parte dei casi, è il ginocchio che viene utilizzato sotto forma di parti dell'arco, poiché gli angoli inferiori a 90⁰ creare troppa resistenza al flusso d'acqua.

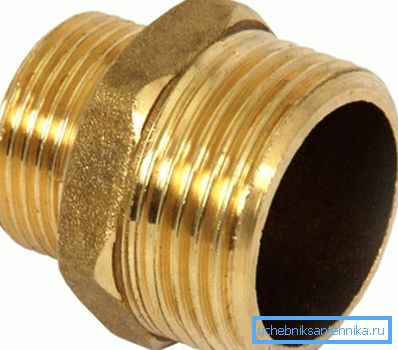

• Capezzolo idraulico - attacco semplice con taglio filettato su due ugelli sporgenti. Utilizzato per creare connessioni rimovibili.

• Flangia - un design che fornisce un collegamento affidabile della rete idrica con vari design.

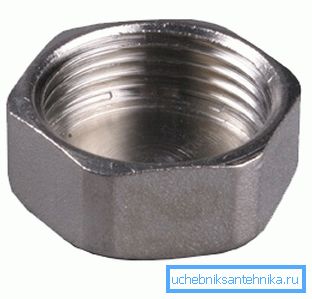

• Tappo per tubi dell'acqua - elemento terminale, installato sulla parte terminale del circuito. Dovrebbe fornire una sovrapposizione affidabile del tubo, ma se necessario, la spina può essere svitata e svuotata.

Naturalmente, ciascuno di questi elementi può essere prodotto nella top ten, se non in un centinaio di modifiche e dimensioni, quindi è necessario selezionare attentamente le parti per l'installazione.

Modelli specifici per prodotti polimerici

Il materiale tradizionale per il montaggio di circuiti idraulici è in metallo.

Tuttavia, di recente, i tecnopolimeri, che sono collegati utilizzando dettagli specifici, vengono sempre più utilizzati come alternative.

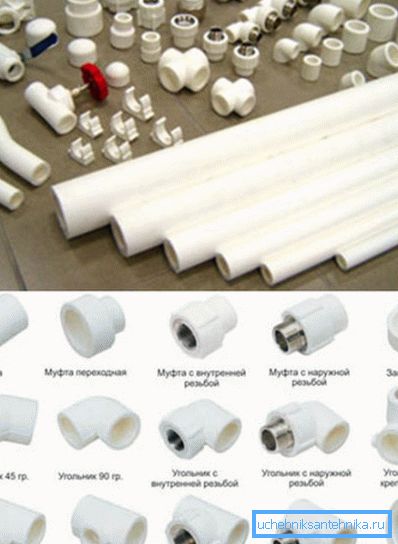

• I raccordi per saldatura vengono solitamente acquistati per la posa di tubi dell'acqua in polipropilene. Sono realizzati nello stesso materiale dei tubi stessi, che consente di formare connessioni permanenti riscaldando e saldando le parti.

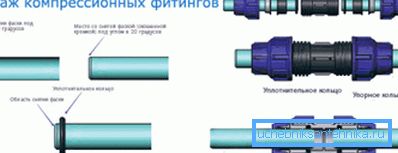

• I raccordi di bloccaggio vengono spesso utilizzati per collegare le tubazioni in polietilene.. La tenuta del sito si ottiene aggraffando il tubo con un inserto speciale (polimero o metallo) che, a sua volta, viene fissato con un dado a cappello. Con una corretta installazione e funzionamento, questo design è in grado di sopportare una pressione sufficientemente alta.

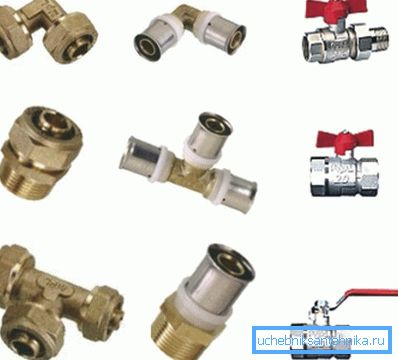

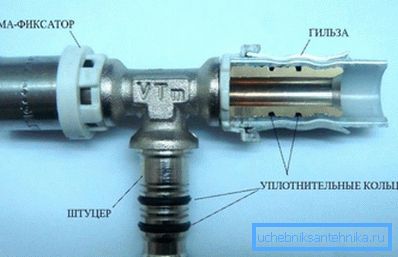

• Manicotti a crimpare - i raccordi più popolari per metallo-plastica. Sono usati per creare una connessione permanente: un'anima di metallo viene inserita nel tubo, che viene piegato dall'esterno da un manicotto in alluminio o ottone. Grazie allo speciale design del nucleo, si formano anelli di tenuta ad alta tenuta.

Come nel caso dei raccordi tradizionali, queste parti sono prodotte in una vasta griglia dimensionale.

Raccordi per tubi

Rubinetti e miscelatori

Il secondo gruppo più diversificato di accessori per mobili sono vari rubinetti, contenitori e miscelatori. Come notato sopra, il loro compito principale è quello di aprire o chiudere l'apertura del tubo, se necessario.

Oggi l'industria produce molti tipi di gru, ma più spesso vengono installati:

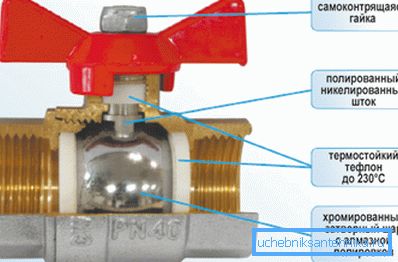

• Palla: semplice, ma molto affidabile.. L'elemento di bloccaggio è una sfera con fori, che è guidata da un'asta rigida. Quando l'apertura della sfera è allineata con il foro sul corpo del rubinetto o del miscelatore, il passaggio si apre e l'acqua viene fornita.

Fai attenzione! Uno svantaggio di tali prodotti spesso indica una complessità relativamente elevata di disassemblaggio e riparazione, ma gli artigiani esperti fanno abbastanza bene con tali compiti.

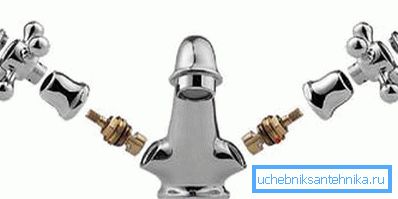

• In scatola - facile da mantenere, ma un po 'meno affidabile. Una scatola di assali in tale gru rappresenta un cilindro filettato, al termine del quale vi è una guarnizione di tenuta o un meccanismo di più piastre di ceramica che bloccano alternativamente il flusso di acqua.

• Dovremmo anche evidenziare i miscelatori con cartucce di plastica. Queste parti in polimero sono utilizzate esclusivamente nella vita di tutti i giorni: da un lato, regolano il flusso dell'acqua molto chiaramente, ma d'altra parte non hanno una forza impressionante.

Altri componenti

Oltre ai soliti dettagli per noi, senza i quali il funzionamento del sistema di approvvigionamento idrico è impossibile, si possono individuare:

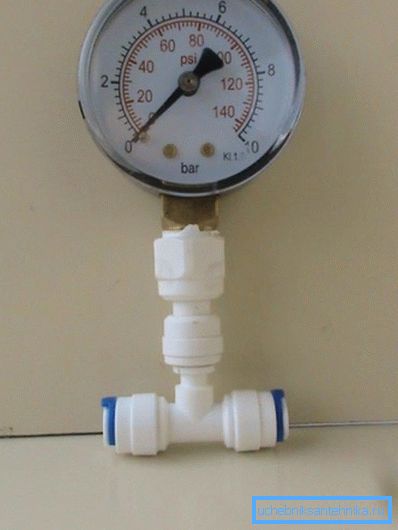

• Il manometro per l'approvvigionamento idrico è un dispositivo di misurazione piuttosto semplice che registra la pressione nei tubi.. Molto spesso, i manometri sono dotati di contorni nelle case private, dove la pressione è regolata dalla pompa.

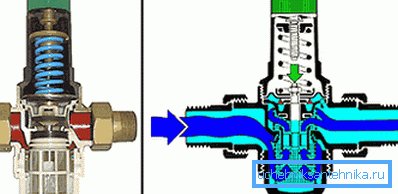

• Riduttore idraulico - utilizzato per equalizzare la pressione nel sistema. Questo dispositivo può essere molto utile se hai dei dubbi sul fatto che le connessioni dei tubi "sopravvivranno" agli effetti del colpo d'ariete.

Fai attenzione! Se nella vita di tutti i giorni l'installazione di un riduttore è altamente auspicabile, allora nei sistemi industriali l'installazione di tali dispositivi è obbligatoria.

• Se non si ha la possibilità di installare un riduttore, è possibile realizzare un ammortizzatore per un sistema di approvvigionamento idrico con le proprie mani.. Molto spesso, i serbatoi di espansione dotati di una membrana aggiuntiva vengono utilizzati come tali sistemi: il dispositivo assume una pressione crescente e la membrana compensa una parte significativa dell'energia a causa della sua elasticità.
• Inoltre, non dimenticare i filtri integrati.Questi elementi mobili di solito si schiantano sul contorno di fronte a dispositivi complessi (gli stessi cambi) e prolungano significativamente la loro durata, catturando particelle abrasive sospese nell'acqua.

conclusione

Manometro dell'acqua, filtro, rubinetto, miscelatore, tee, nipples, giunti e altre parti non sono meno importanti dei tubi stessi. Questo è il motivo per cui dovresti studiare attentamente la classificazione di cui sopra e visualizzare il video in questo articolo: in modo da avere almeno un'idea generale di quali elementi potresti aver bisogno quando lavori.
