Regolazione del pressostato dell'acqua per la pompa

Il pressostato è un elemento chiave nell'automazione della pompa o della stazione di pompaggio, fornisce un segnale per accendere e spegnere la pompa. A seconda del produttore e del modello, le impostazioni di fabbrica possono essere diverse, ma, di regola, la soglia inferiore per l'accensione della pompa è impostata ad una pressione di 1,4-1,8 bar e la soglia per lo spegnimento è 2,5-3 bar. Ma a volte queste impostazioni della soglia di funzionamento non sono sufficienti per il normale funzionamento dei dispositivi idraulici, quindi è necessario regolare il pressostato dell'acqua per la pompa, scegliere i singoli parametri per la sua accensione e spegnimento.

Design e principio di funzionamento

Prima di iniziare a configurare il relè, è necessario comprendere il design e il principio del suo lavoro. Il design del relè è abbastanza semplice e consiste di contatti, piastra a molla, che è influenzata dalla pressione dell'acqua.

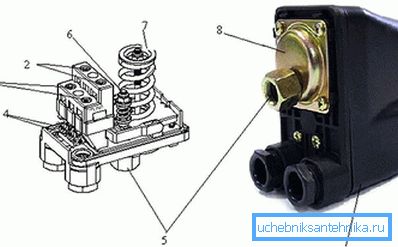

1. Housing.
2. Gruppo di contatti per collegamento pompa.
3. Terminali per collegamento alla rete.
4. Terminali di messa a terra.
5. Dado per il collegamento del relè alla rete idrica.
6. Regolazione della pressione differenziale della molla.
7. Pressione minima di regolazione della molla.
8. Il nodo in cui il pistone e la membrana.

Su una base di metallo è fissato ad una estremità di una piattaforma di metallo, che può salire e scendere sotto l'azione del pistone. Il pistone è azionato dalla pressione dell'acqua. La piattaforma ha due molle (6,7), una grande molla (7) contrasta la forza del pistone (acqua), bilanciandolo. La molla piccola (7) non ha effetto immediato, ma dopo che la piattaforma sale ad una certa altezza, e non appena la piattaforma tocca la molla più piccola, il pistone viene contrastato dalle forze di entrambe le molle e la resistenza della forza del pistone aumenta, da quel momento la piattaforma deve alzarsi un po '. i contatti si aprono e la pompa è spenta. Per l'apertura e la chiusura i contatti incontrano una piccola cerniera con una molla. Non appena la piattaforma sale sopra questa cerniera, i contatti rimbalzano e il circuito elettrico si apre, non appena l'azione della forza del pistone (acqua) si indebolisce, la piattaforma si abbassa e i contatti si chiudono.

Una grande molla è responsabile per l'accensione della pompa, cioè per il limite inferiore di pressione, e con l'aiuto di una piccola molla, viene controllato il momento in cui la pompa viene spenta, o piuttosto, viene impostata la differenza tra accensione e spegnimento.

registrazione

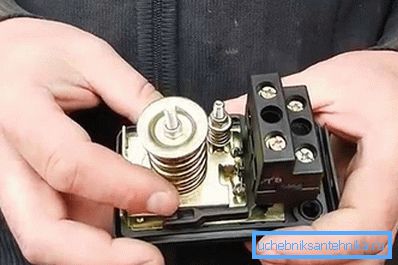

In base al principio del relè, la sua impostazione è di modificare la rigidità tra la piattaforma, che è influenzata dalla pressione dell'acqua e dai contatti. La regolazione viene effettuata cambiando la rigidità della molla, che viene compressa o indebolita, regolando i dadi. Prima di iniziare la regolazione, è necessario fissare gli indicatori del manometro durante l'accensione e lo spegnimento della pompa. Quindi, scollegare il relè dalla rete e rimuovere il coperchio della custodia. Utilizzando una chiave, svitando o ruotando i dadi, regolare i parametri necessari:

• se è solo necessario modificare la soglia di commutazione inferiore (aumentare o diminuire), è necessario premere o rilasciare il dado sulla molla (7);
• per aumentare o diminuire il limite superiore dello spegnimento della pompa, è necessario allacciare o svitare il dado sulla molla (6), in fase di serraggio: alziamo il limite di taglio della pompa e, svitando, al contrario, abbassatelo, aumentando la differenza tra on e off;
• se hai bisogno di cambiare due parametri contemporaneamente, allora il limite inferiore viene prima regolato usando una molla (7), e quindi impostiamo la differenza usando una molla (6);

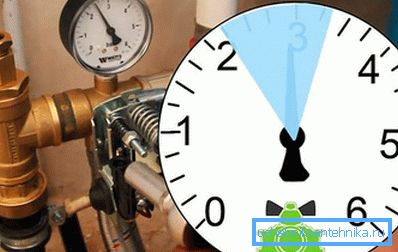

Tutte le modifiche devono essere monitorate con un manometro. Vale la pena considerare che cambiando la differenza di pressione, riduciamo o aumentiamo la durata della pompa, e questo apparirà sul cambiamento di pressione nella rete di approvvigionamento idrico. Se la differenza di pressione è bassa, la pressione nella rete sarà "uniforme" senza gocce visibili, ma il numero di avviamenti della pompa aumenterà, il che potrebbe influire sulla sua durata.

Caratteristiche di regolazione

Durante la regolazione, è necessario ricordare che la pressione superiore non deve essere superiore alla pressione massima che una pompa può creare (è possibile visualizzarla nei dati di valutazione della pompa). La pressione superiore non deve superare l'80% della pressione massima consentita per un modello specifico e questi parametri sono indicati nelle istruzioni per il relè. Inoltre, prima di impostare è necessario controllare la pressione dell'aria nella pera del serbatoio idraulico - deve essere inferiore a 0,2 bar soglia inferiore della pompa. Un altro requisito per la regolazione è la differenza tra la pressione di accensione e quella di spegnimento, che dovrebbe essere compresa tra 1-1,5 bar. Cambiando i parametri, non è possibile stringere i dadi finché non si arresta, ciò può comportare il fatto che il relè si arresta del tutto.

video

Questo video mostra come regolare il pressostato per una pompa:
