Reti esterne di approvvigionamento idrico e fognario:

Quali SNiP sulle reti idriche e fognarie esterne sono attualmente in vigore? Quali sono i requisiti per i progettisti e gli installatori che impongono? Da quali materiali viene costruito l'impianto idraulico esterno? Di cosa sono fatti i sistemi fognari? Proviamo a rispondere a queste domande.

Documenti normativi

Nell'area di interesse per noi ci sono due SNiP:

• SNiP sulla progettazione di reti esterne di approvvigionamento idrico e rete fognaria numero 3.05.04-85.
• SNiP 02.04.02-84, contenente i requisiti per la costruzione di un approvvigionamento idrico esterno.

Inoltre: esiste un GOST separato per la preparazione di disegni esecutivi di reti esterne che ci interessano. GOST 21.604-84 è entrato in funzione il 1 luglio 1983 e rimane valido fino ad oggi.

Esaminiamo i requisiti chiave di entrambi i documenti.

SNiP 3.05.04-85

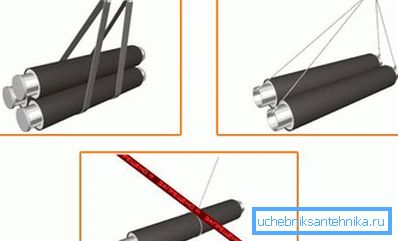

Come deve essere eseguita l'installazione di reti esterne di approvvigionamento idrico e di rete fognaria secondo SNiP? Quando si spostano elementi di tubazioni con un rivestimento protettivo, è necessario utilizzare metodi di carico e trasporto che escludano danni al rivestimento.

La disposizione dei tubi nella trincea dovrebbe escludere l'ingresso di oggetti estranei in essi. Prima di assemblare la pipeline, i suoi elementi vengono ispezionati dall'interno e puliti da eventuali contaminazioni.

Quando si assembla una condotta non a pressione da tubi a campana su terreni irregolari, devono essere posati con le fessure sulla pendenza. L'istruzione è associata a una minore probabilità di perdita durante la depressurizzazione della connessione in questo caso.

La rettilineità della tubazione in sezioni diritte viene controllata visivamente, per l'autorizzazione mediante uno specchio.

Le deviazioni massime consentite dalla posizione degli assi delle condotte fissate nel progetto sono:

Le condotte di pressione possono essere posate con un arco o una curva delicati, a seconda di due condizioni:

• Sono montati da tubi con guarnizioni in gomma..

• L'angolo di rotazione su ciascuna presa non supera i 2 gradi angolari con un diametro fino a 600 mm e 1 grado angolare con un diametro superiore a 600 mm.

Quando si confinano le prese, i tubi sono centrati in modo che la larghezza della fessura nella presa sia la stessa intorno all'intera circonferenza.

I tubi d'acciaio saldati sono montati con una dislocazione della saldatura (diritta o a spirale) di almeno 100 mm. L'eccezione sono tubi con una cucitura bollita dentro e fuori.

Le reti idrauliche esterne e le reti fognarie sono posate utilizzando tubi in ghisa senza guarnizioni in gomma con la sigillatura delle prese con un catrame o un cavo bituminato e sigillando con malta di cemento-amianto. Allo stesso modo, la connessione è completata da condotte in calcestruzzo e cemento armato.

Tuttavia: quando si monta una pipeline di piccolo diametro con le proprie mani, è molto più facile usare il sigillante siliconico sanitario per tubi.

SNiP 02.04.02-84

La qualità dell'acqua fornita per uso domestico dovrebbe soddisfare tutti i requisiti di GOST 2874-82.

Nota: questo documento è attualmente chiuso. I requisiti per la qualità dell'acqua sono contenuti in SanPiN 2.1.4.1074-01.

Quando si progetta un sistema di approvvigionamento idrico, si dovrebbe procedere dalle seguenti norme sul consumo di acqua:

La testa non dovrebbe essere inferiore a:

• All'ingresso dell'edificio a un piano - 10 metri.
• All'ingresso dell'edificio a più piani - 10 m + 4 metri su ogni piano dell'edificio.
• Sulla colonna stradale - 10 metri.

Se un edificio a più piani viene costruito in un'area con edifici bassi, viene fornito con una propria stazione di pompaggio.

Le fonti d'acqua possono essere:

1. Canali, fiumi.
2. Laghi, stagni e bacini idrici.

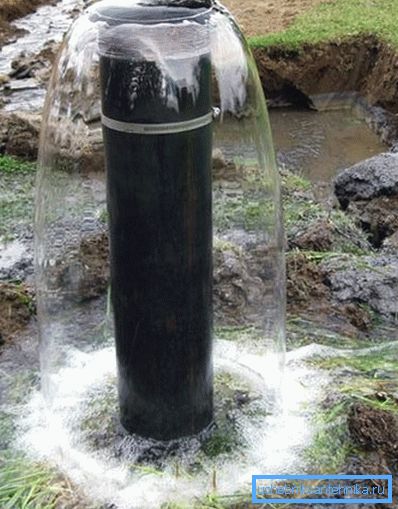

3. Wells.

Per l'industria, è consentito l'uso di acque reflue trattate; ma per utilizzare nel ciclo di produzione l'acqua che soddisfa i requisiti per l'approvvigionamento di acqua potabile è vietata.

materiale

Scopriamo quali materiali è in corso una massiccia costruzione di reti idriche e fognarie esterne.

Approvvigionamento idrico

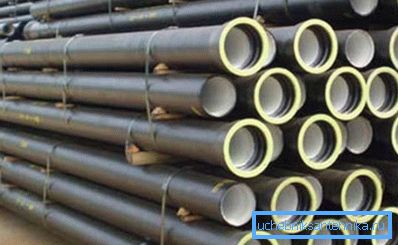

La ghisa è stata ampiamente utilizzata nella costruzione di condotte fino alla fine degli anni settanta. Quindi usavano i campanelli per inseguire; la sigillatura è stata eseguita con serrature in cemento e piombo fuso. I moderni tubi in ghisa sono dotati di anelli di tenuta in gomma e sono utilizzati laddove è richiesta un'elevata resistenza meccanica.

Tubi d'acciaio con una connessione veloce e tecnologica di ciglia con giunture saldate hanno sostituito la ghisa poco prima del crollo dell'URSS. Il prezzo dell'innovazione è un forte calo delle risorse: la riparazione delle reti di approvvigionamento idrico esterne dovute alla corrosione e alla crescita eccessiva dei sedimenti è spesso richiesta 15-20 anni dopo l'installazione.

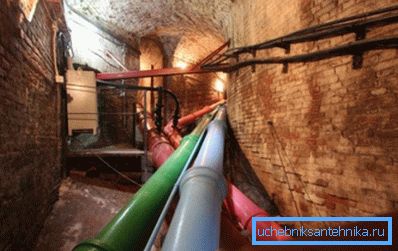

Per confronto: i tubi in ghisa utilizzati nella costruzione delle famose fontane di Peterhof, non sono cambiati dalla messa in servizio nel 1721.

Attualmente, i tubi metallici vengono sostituiti da tubi in polietilene. Il tubo di pressione è collegato mediante saldatura a bassa temperatura: le estremità delle ciglia adiacenti vengono fuse e premute l'una contro l'altra fino a quando la fusione di polimero si solidifica. La durata minima della soluzione è stimata in 50 anni; la superficie della plastica non è eccessivamente ricoperta di sedimenti e fornisce una resistenza idraulica estremamente bassa.

rete fognaria

• La ghisa tradizionale è stata notata qui: è ancora oggi che si depongono le acque reflue tra i pozzi.
• I tubi di cemento armato sono usati, di regola, nella costruzione di collettori.
• La ceramica è utilizzata principalmente nell'industria per il trasporto di effluenti chimicamente aggressivi e ad alta temperatura.

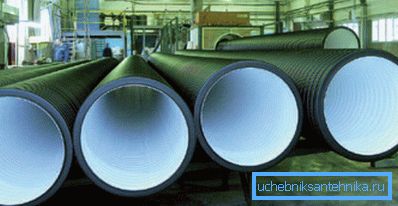

• I tubi di polivinilcloruro sono massicciamente usati insieme alla ghisa per la posa di sistemi di acque reflue di piccolo diametro; ma per la costruzione di collettori, oltre al cemento armato, vengono utilizzati tubi a due strati con corrugazione esterna, realizzati in polietilene.

conclusione

Enumerando i materiali, abbiamo deliberatamente omesso molti tipi di tubi relativamente esotici che il lettore difficilmente incontrerà nella vita di tutti i giorni. Ulteriori informazioni, come al solito, offriranno un video in questo articolo. Buona fortuna!
