Reti idriche: varietà, componenti e problemi di
L'acqua viene trasportata ai consumatori dalle condutture dell'acqua e dalle reti di approvvigionamento idrico. Queste strutture devono soddisfare i requisiti di efficienza e affidabilità. Questo risultato è ottenuto con una scelta appropriata nella progettazione del percorso della pipeline e il layout della rete, il materiale e la sezione dei tubi, nonché le loro modalità di funzionamento.
Quando si seleziona, si assegnano e si utilizzano siti per condotte idriche, è necessario rispettare la legislazione sulla terra e alcuni documenti normativi.
Varietà di reti idriche
Tutti i sistemi di approvvigionamento idrico sono suddivisi in reti esterne e interne.
La parte esterna dei sistemi

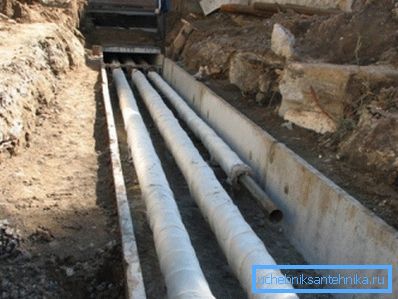

Allunga l'acqua in 1, 2 e più "fili". L'opzione migliore è installarli su un'area abbastanza elevata, con un numero minimo di strutture, in aree che sono convenienti per la manutenzione e le riparazioni.
Al fine di garantire il livello pianificato di approvvigionamento idrico per i consumatori, tra conduit in parallelo equipaggiare switch. Lungo la lunghezza del percorso e sul sito dei serbatoi di stoccaggio degli oggetti serviti possono essere collocati.
La classificazione delle reti di approvvigionamento idrico li divide in base al metodo di trasporto dell'acqua alla pressione e alla non-pressione.
- Il fluido viene pompato attraverso reti di pressione con pompe o attraverso differenze di pressione. Viene creato tra il segno piezometrico del livello dell'acqua alla fonte e il segno piezometrico calcolato nel punto di assunzione. I primi condotti sono iniezione, la seconda - pressione gravitazionale (pressione gravitazionale).
- In linee di acqua non a pressione (gravità gravitazionale), il loro spazio interno (sezione) non è completamente utilizzato. Lo scopo della loro applicazione non è così ampio in confronto a quelli di pressione.
Fai attenzione! La fattibilità della posa del condotto a flusso libero dipende da alcuni punti. Ad esempio, la differenza nel livello dei segni dell'inizio e della fine della fornitura di fluido, il rilievo della regione, la distanza tra i nodi di alimentazione e raccolta.
L'uso di tubi non a pressione riduce il costo dei tubi dell'acqua. Ma il costo del percorso può aumentare a causa dell'aumento della sua lunghezza dovuto alla necessità di fornire le pendenze richieste.
La configurazione del sistema può dipendere da tali fattori:
- forma della superficie e disposizione dell'oggetto;
- la presenza di ostacoli artificiali e naturali;
- sollievo della regione;
- la posizione dei principali consumatori della risorsa;
- luoghi di sorgenti d'acqua, ecc.
Per questo motivo, la configurazione di rete può essere ramificata, inanellata o mista. Le controparti ad anello sono le più costose, ma hanno la massima affidabilità.
L'istruzione rileva che i fili del sistema che trasportano il volume principale di acqua sono il tronco. Senza essere legati all'aspetto della rete, l'autostrada deve sempre essere posizionata sulla base della direzione dei principali flussi d'acqua. Dovrebbero coprire l'intera località.
Cosa sono le reti esterne

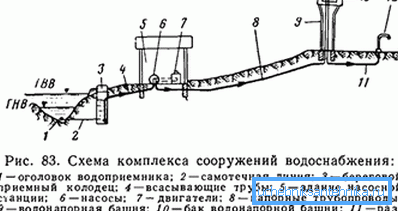

Gli elementi principali delle reti di pressione possono essere:
- serbatoio di accumulo;
- stazione di pompaggio;
- condotta di pressione (linea di galleggiamento);
- costruzione di acqua (torre);
- linee di pressione idrostatica e idrodinamica;
- serbatoio sotterraneo a pressione;
- fotocamera per cambiare.

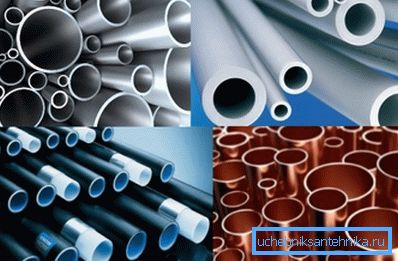

Il materiale per tubi per condotti viene selezionato durante la progettazione di sistemi e dipende dalle condizioni del loro utilizzo. Questo può essere acciaio, plastica, cemento armato, cemento amianto.
I diametri di tubi in acciaio più comunemente utilizzati sono presentati nella tabella inferiore.
| Passa condizionale, in cm | Lo spessore della parete del tubo, in mm | Peso per metro in kg | ||||
| polmoni | normale | rafforzato | polmoni | normale | rafforzato | |
| 0.6 | 1.8 | 2 | 2.5 | 0.37 | 0.4 | 0.47 |
| 0.8 | 2 | 2.2 | 2.8 | 0.57 | 0.62 | 0.74 |
| 1 | 2 | 2.2 | 2.8 | 0.74 | 0.8 | 0.98 |
| 1.5 | 2.35 | ? | ? | 1.1 | ? | ? |
| 1.5 | 2.5 | 2.8 | 3.2 | 1.16 | 1.28 | 1.43 |
| 2 | 2.35 | ? | ? | 1.42 | ? | ? |
| 2 | 2.5 | 2.8 | 3.2 | 1.5 | 1,66 | 1.86 |
| 2.5 | 2.8 | 3.2 | 4 | 2.12 | 2.39 | 2.91 |
| 3.2 | 2.8 | 3.2 | 4 | 2.73 | 3.09 | 3.78 |
| 4 | 3 | 3.5 | 4 | 3.33 | 3.84 | 4.34 |
| 5 | 3 | 3.5 | 4.5 | 4.22 | 4.88 | 6.16 |
| 6.5 | 3.2 | 4 | 4.5 | 5.71 | 7.05 | 7.88 |
| 8 | 3.5 | 4 | 4.5 | 7.34 | 8.34 | 9.32 |
| 9 | 3.5 | 4 | 4.5 | 8.44 | 9.6 | 10.74 |
| 10 | 4 | 4.5 | 5 | 10.85 | 12.15 | 13.44 |
| 12.5 | 4 | 4.5 | 5.5 | 13.42 | 15.04 | 18.24 |
| 15 | 4 | 4.5 | 5.5 | 15.88 | 17.81 | 21.63 |
Approvvigionamento idrico interno

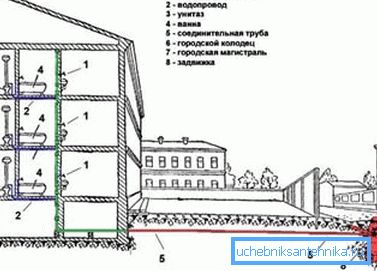

Il sistema interno di approvvigionamento idrico di edifici e oggetti è chiamato un insieme di apparecchiature, componenti e dispositivi che forniscono la risorsa dalla rete esterna e la sua consegna sotto pressione ai distributori di acqua.
Il dispositivo di una rete di approvvigionamento idrico negli edifici è il seguente:
- uno o più ingressi;
- uno o più indicatori;
- distribuzione e fornitura di gasdotti;
- valvole di intercettazione e controllo.
- a volte il sistema include pompe per aumentare la pressione e filtri per ammorbidire, deferrizzare, scolorire, ecc. acqua.

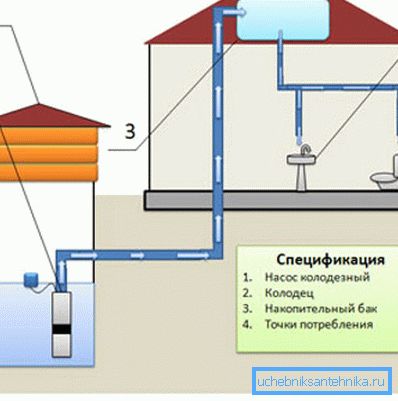

Il sistema di approvvigionamento idrico interno può essere collegato con le proprie mani alla rete di approvvigionamento comunale dell'insediamento o essere alimentato da una fonte di acqua autonoma (di superficie o sotterraneo).
Secondo il loro scopo, i sistemi di approvvigionamento idrico delle strutture e degli edifici sono suddivisi in sistemi industriali, di acqua potabile e antincendio.
- Le reti di produzione forniscono acqua di diversa qualità per le esigenze tecniche dei consumatori (raffreddamento delle apparecchiature, produzione di prodotti, ad esempio calcestruzzo, prodotti alimentari, ecc.).
- I soppressori di incendi servono a estinguere gli incendi e impedirne la diffusione.
- Le reti di consumo domestico sono progettate per fornire acqua potabile di qualità. Inoltre, la risorsa viene utilizzata per cucinare e igiene.
In base al metodo di utilizzo della risorsa, il sistema garantisce la fornitura di flusso diretto, inverso o ripetuto. Nelle reti domestiche, la prima varietà è comune, le ultime due sono sempre più richieste in produzione.
Problemi di progettazione
Il compito principale del design è il routing della rete di approvvigionamento idrico, che comporta il tracciamento di tubazioni sul piano.
Fai attenzione! Viene effettuato sulla base delle condizioni per la creazione di un sistema sufficientemente affidabile. Allo stesso tempo, il costo della sua costruzione dovrebbe essere il più basso.
Quando la traccia è stata presa in considerazione:
- posizione della fonte d'acqua e dei suoi consumatori;
- sollievo della regione;
- posizione di fiumi, anfratti, parchi, strade, edifici, strutture e altri ostacoli artificiali e naturali all'installazione del gasdotto.
La traccia viene eseguita sulla mappa topografica della regione lungo il percorso più breve, superando gli ostacoli.
Fai attenzione! La risorsa dovrebbe essere consegnata agli utenti non solo nel volume richiesto, anche la pressione dovrebbe essere sufficiente. Dovrebbe essere sufficiente per sollevare l'acqua fino ai punti di posizionamento dei dispositivi di piegatura dell'acqua.
A tale scopo, è necessario mantenere costantemente la pressione libera nella rete di approvvigionamento idrico. Con questo si intende la differenza tra il segno del livello del liquido (piezometrico) nella condotta e il livello della superficie del suolo.
Alla pressione libera
Dovrebbe essere creata una testa libera che sia sufficiente lungo l'intera lunghezza della rete del tronco, anche nei punti più alti e più distanti.
In tali aree sfavorevoli, la pressione non dovrebbe scendere al di sotto dei valori specificati nei regolamenti.

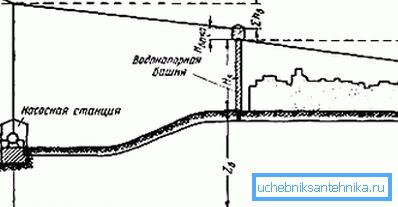

- Quindi, per determinare correttamente l'altezza della torre dell'acqua, è necessario trovare il punto di riferimento della rete di approvvigionamento idrico: questa è l'area verso la quale è più difficile sollevare l'acqua.
- Questo posto è determinato dai calcoli.
- A tale scopo, vengono selezionate diverse aree sfavorevoli sulla traccia di distribuzione della pipeline di distribuzione. Uno di questi sarà dettato.
- Inoltre, viene determinato un "punto di diluizione generale", che è il più vicino a quelli problematici. Da esso il liquido e viene alimentato in loro.

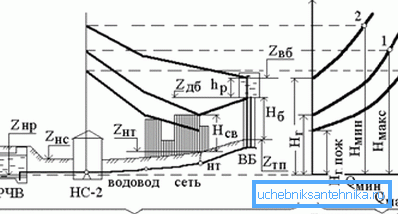

- Determinando il segno di pressione (piezometrico) nel punto di distribuzione generale per il sollevamento della risorsa in aree problematiche selezionate e confrontando i parametri dei loro segni piezometrici, gli esperti calcolano il punto di dettatura. Per lei, il valore dell'etichetta sarà più alto.

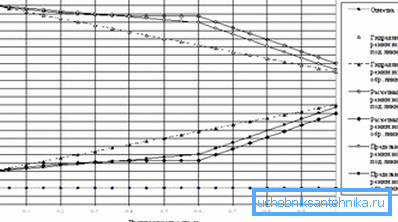

Nel corso di questo lavoro, viene disegnato un grafico piezometrico della rete di approvvigionamento idrico. Mostra il cambiamento di pressione lungo la lunghezza del condotto.
Uno degli importanti compiti di progettazione è la descrizione dettagliata del sistema. Consiste nella selezione e collocazione specifica nella rete di pozzi d'acqua, impianti, accessori, ecc.

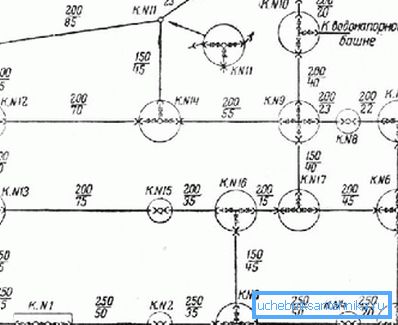

Il dettaglio della rete di approvvigionamento idrico viene effettuato in base all'opzione scelta per lo schema di approvvigionamento idrico. Ciò avviene quando il calcolo idraulico del sistema è già stato eseguito, sono stati rilevati i valori effettivi del consumo di risorse, il materiale e il diametro dei tubi sono stati determinati. I progettisti di dettagli producono su disegni di lavoro. Con l'aiuto di simboli, gli accessori, i raccordi e gli altri elementi da cui sono assemblati i gruppi di sistema sono indicati su di essi.
Alcuni problemi legali
Se il sistema di approvvigionamento idrico creato sarà collegato alla rete di servizi, è necessario innanzitutto ottenere le condizioni tecniche preliminari nel Vodokanal regionale.
Per ottenerli, è necessario raccogliere e inviare tali documenti.
- Applicazione per TU.

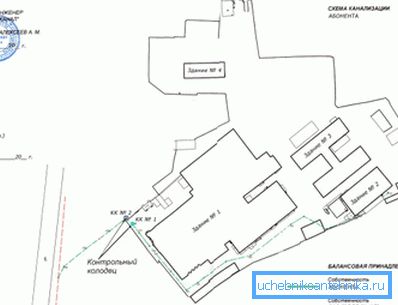

- La forma in cui sarà descritta l'appartenenza all'equilibrio delle reti di approvvigionamento idrico.
- Informazioni sul richiedente: passaporto, indirizzo postale e residenza reale, informazioni di contatto.
- Titolo di proprietà su un appezzamento di terreno.
- Pianificare i confini del territorio in cui sarà costruita l'acqua.
- Autorizzazione per tale uso della trama.
- Informazioni sui tempi pianificati dell'introduzione dell'oggetto futuro in funzione.
- Calcoli del volume della risorsa richiesta (cioè carichi pianificati).
- Dati sui parametri di costruzione.
La connessione tecnologica alla rete di approvvigionamento idrico dell'oggetto finito viene effettuata entro i confini del terreno. Questo viene fatto entro 18 mesi, contati dalla data della firma del contratto di connessione.
Va notato che, allo stesso tempo, i confini della divisione della responsabilità operativa delle reti di approvvigionamento idrico dovrebbero essere effettuati in conformità con il Decreto del Governo della Federazione Russa n. 167 "Norme per l'uso dei sistemi comunali di approvvigionamento idrico e rete fognaria nella Federazione Russa".
conclusione
Le reti di approvvigionamento idrico sono strutture idrauliche complesse. Ci sono molti tipi di questi, che dovrebbero essere selezionati in base allo scopo del sistema e alle condizioni del suo funzionamento. Il video in questo articolo svilupperà il suo tema.
