Rubinetto a sfera a passaggio totale - sogno di impianti

L'elevata popolarità delle valvole a sfera di intercettazione è dovuta all'estrema affidabilità strutturale. Per questo motivo, sono ampiamente richiesti negli impianti di riscaldamento, acqua, gas e freddo, ventilazione, così come nei punti termici con temperature moderate. La caratteristica più attraente delle valvole a sfera è la loro "autonomia" durante il processo di lavorazione senza necessità di manutenzione.

Informazioni generali

Il prodotto della sfera è denominato nella forma di una parte di bloccaggio, che ha una forma sferica e si trova tra due sedi e un mandrino collegato alla manopola di comando. Questo tipo di valvola deve essere utilizzato solo come valvola di intercettazione, ma non come valvola di regolazione.

Le caratteristiche progettuali originali e le caratteristiche tecniche di una gru a foro pieno in ottone sferico, insieme al materiale, conferiscono alla valvola caratteristiche eccezionali:

• universalità: il materiale del prodotto è stabile a contatto con il vapore, l'acqua, l'olio, l'aria e il flusso di trasporto dei prodotti petroliferi a una temperatura;
• affidabilità - la sicurezza del lavoro è garantita dall'elemento costruttivo - l'asta;
• efficienza: la forma dell'otturatore a sfera, ruotando attorno al suo asse, consente di regolare facilmente il flusso del traffico;
• intercambiabilità - l'accoppiamento può essere sostituito con flangia uno, osservando le misure di sicurezza per questo tipo di condotta;
• tenuta stagna - guarnizioni speciali con elevata resistenza all'usura, consentono di azionare il prodotto per molti anni.

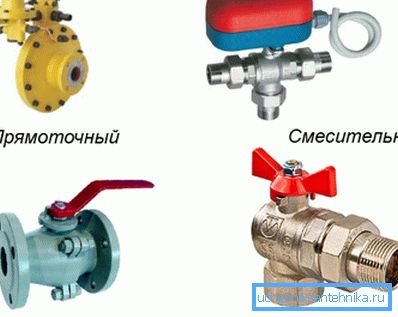

A seconda dello scopo, tali gru possono essere prodotte:

• flusso diretto;
• bussola;
• miscelazione;
• angolo.

La gru a passaggio totale in ottone a sfera secondo GOST 21345-2005 ha 25.000 cicli operativi. Considerando il funzionamento impeccabile dell'unità, la sua durata è possibile per 30 anni (GOST 4.114-84). Il dispositivo in ottone resiste a oscillazioni di temperatura da -20 a +150 ° C e una pressione di 1,6-4,0 MPa (GOST 26349-84, GOST 365-80).

Caratteristiche del design

L'elemento a sfera di bloccaggio può essere posizionato in posizione flottante o su supporti. La sfera fluttuante non è collegata rigidamente al fuso e può muoversi liberamente - la pressione interna dal lato in entrata lo preme sull'anello in uscita, impedendo all'acqua di filtrare.

Nella struttura di supporto, il bullone è bloccato, da un lato, con un perno nella parte inferiore della struttura. D'altra parte, le selle che vengono premute contro la palla dalla pressione del flusso. La complessità della meccanica del sito aumenta il costo del prodotto.

materiale

Si ottiene una lunga durata grazie al rivestimento protettivo, che viene applicato mediante elettrodeposizione di nichel. Questa tecnologia consente l'uso di rubinetti in condotte con acqua potabile e acqua calda.

Tuttavia, il foro pieno della valvola a sfera in ottone rispetto alla valvola:

• più facile;
• più compatto;
• ha una bassa resistenza idraulica;
• raggio di sterzata - 90 °.

Quindi alcuni grandi costi sembrano giustificati.

Classificazione della gru

La classificazione può essere eseguita tenendo conto di vari parametri:

• il diametro della noia - pieno foro, con il diametro del cancello coincidente con il foro nel tubo e il foro non pieno con un foro nel cancello più piccolo rispetto al tubo;

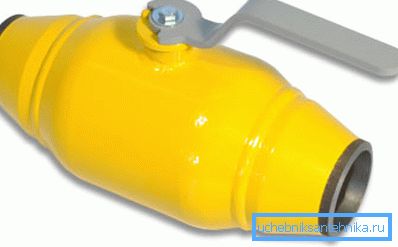

• tramite tie-in - flangiata, strozzata, saldata, frizione.
• con il metodo di controllo - manuale e meccanico;
• per tipo di gestione - maniglia a farfalla o leva.

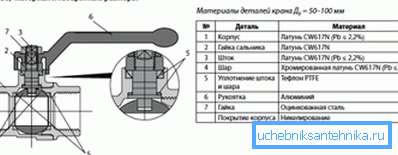

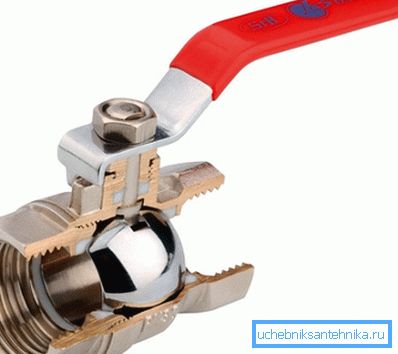

Valvola a sfera di accoppiamento

La valvola di accoppiamento è collegata al tubo con raccordi filettati femmina. Ruotando la maniglia in senso antiorario finché non si arresta parallelamente al tubo si intende l'apertura completa.

Le gru di accoppiamento sono realizzate in 3 versioni:

• monolitico (economico);

• in due parti, composto da un alloggiamento e un giunto: i modelli più comuni;
• In tre parti o pieghevole, che può essere riparato da solo o inserire un nuovo sigillo.

La frizione a sfera a passaggio totale deve essere selezionata, tenendo in considerazione:

• lo scopo dello sfruttamento;
• la temperatura del mezzo di lavoro che passerà attraverso il dispositivo;
• pressione interna;
• diametro della pipeline.

L'unità di bloccaggio del giunto è stata apprezzata dall'impianto idraulico, è ampiamente utilizzata nelle utenze di riscaldamento dell'acqua e del riscaldamento, ma può funzionare in un ambiente gassoso.

I vantaggi indiscutibili del rinforzo includono:

• piccole dimensioni e peso;
• installazione in qualsiasi posizione;
• facilità di gestione;
• scorrere in qualsiasi direzione;
• bassa resistenza idraulica;
• prezzo democratico.

Gli svantaggi possono essere considerati:

• la necessità di lunghe leve per chiudere;
• l'alto costo degli azionamenti elettrici per la chiusura automatica;
• limitazione della temperatura di esercizio del mezzo - 100 ° C e pressione - 16 bar e diametro del tubo fino a 100 mm;
• sensibilità alle perdite di carico.

Fai attenzione! I nodi di bloccaggio della sfera di accoppiamento richiedono una maggiore attenzione durante il montaggio e l'installazione con le proprie mani, rispettando le coppie consentite. Il minimo errore può portare a una brusca caduta di pressione e a un inevitabile danno al nodo.

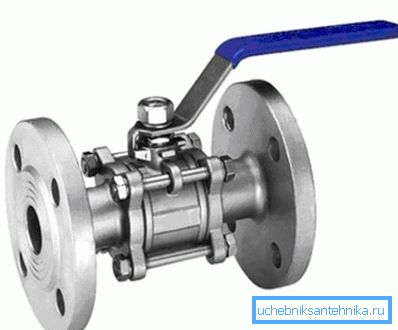

Gru flangiata

Quando la temperatura del fluido supera i 100 ° C e la pressione di 16 bar e il funzionamento del prodotto di accoppiamento sono impossibili, utilizzare una flangia con valvola a sfera a passaggio totale. Tra i vantaggi di una gru flangiata, tra gli altri, vi è la possibilità di effettuare riparazioni (caso pieghevole).

Svantaggi dovuti a:

• prezzo elevato;
• grande peso;
• la presenza di manici lunghi per il controllo manuale.

Fai attenzione! L'istruzione obbliga a girare la maniglia fino alla fine per evitare la formazione di precipitazioni all'interno dell'unità, che portano a perdite, riparazioni o sostituzioni di attrezzature.

Differenze nella pervietà delle valvole a sfera

La differenza principale tra un foro pieno e una valvola non piena è il diametro e la forma dei fori nella serratura. L'apertura del complesso a foro pieno non si assottiglia e coincide con il diametro interno del tubo, in un foro non pieno è a forma di imbuto. Uno di questi cono ruota i lati gentili verso il flusso, se ce ne sono due, da entrambi i lati.

Rispetto al full bore, un nodo non-passaggio ha:

• massa inferiore;
• maneggevolezza;
• costo inferiore del nodo di gate.
• minor larghezza di banda;
• maggiore coefficiente di resistenza idraulica;
• più durabilità condizionale.

Con una diminuzione del passaggio, l'elemento di bloccaggio diventa più compatto. Se la forza della testa non gioca un ruolo significativo, è meglio scegliere una gru a passaggio totale come opzione economicamente praticabile.

Riassumendo

Le notevoli caratteristiche del gruppo valvola a sfera in ottone ne consentono l'utilizzo in aree industriali e domestiche. L'aiuto di uno specialista in sottigliezze tecniche ti aiuterà a scegliere l'unica opzione corretta che servirà la tua intera vita cosciente fedelmente e fedelmente.

Il video in questo articolo è una piccola panoramica dei tipi popolari di valvole a sfera.
