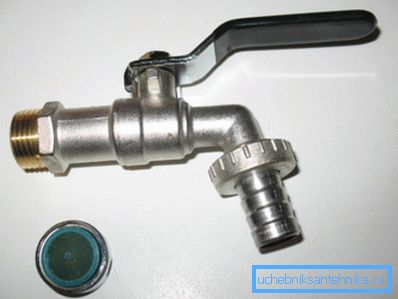

Rubinetto ad acqua in ottone a sfera con attacco estraibile

Il numero di sistemi di comunicazione nei moderni edifici residenziali è molto alto, e alcuni di essi richiedono l'installazione di accessori per l'acqua. Uno degli elementi importanti è un rubinetto che consente di erogare la fornitura di fluido. A differenza di un rubinetto, questo apparecchio è in grado di fornire solo acqua calda o fredda.

Pro e contro del meccanismo a sfera

Sono particolarmente richieste rubinetterie e rubinetteria, il cui componente principale ha una forma sferica. Tale popolarità è dovuta principalmente ai numerosi vantaggi dei prodotti. Tuttavia, insieme agli aspetti positivi dovrebbero essere considerati aspetti negativi.

Lista dei benefici

• Il design più semplice non implica la presenza di parti complesse, quindi l'affidabilità dei prodotti è molto alta.
• Il basso prezzo di questo tipo di prodotti piegatori d'acqua consente di ampliare notevolmente l'ambiente del consumatore.
• A causa del piccolo raggio di rotazione della leva, è possibile eseguire una chiusura di emergenza in pochi secondi.
• Quando si utilizzano tali gru, è possibile determinare visivamente il livello di sovrapposizione del canale di alimentazione.
• Lo scopo dell'applicazione è piuttosto ampio, il che significa che il prodotto è molto diffuso.
• La possibilità di installare a mano è un ulteriore vantaggio, poiché in questo caso è possibile risparmiare risorse finanziarie.

Alcuni svantaggi

• Con una bassa qualità dell'ambiente di lavoro, i prodotti possono guastarsi, specialmente se non si girano da molto tempo.
• L'esposizione prolungata alla ruggine solitamente causa danni alla superficie dell'elemento principale, quindi il rubinetto inizia a passare acqua anche nella posizione chiusa.
• Si sconsiglia di installare questo dispositivo in ambienti in cui è possibile abbassare la temperatura a meno segni.

Supplemento! I prodotti presentati hanno cavità localizzate tra il corpo e la palla, che portano alla sedimentazione di particelle solide in questa zona. Questo stato di cose influisce negativamente sugli anelli della sella.

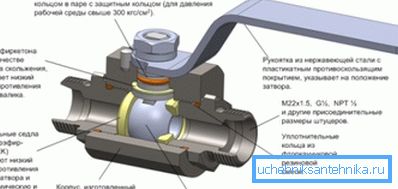

Descrizione del principio di funzionamento

Ogni meccanismo a sfera ha una valvola speciale nell'alloggiamento, in cui è praticato un foro passante. Il suo diametro corrisponde alla dimensione della pipeline collegata, pertanto, con l'apertura completa, non si osserva alcuna riduzione della velocità di trasmissione. Cioè, l'acqua scorre alla stessa velocità e con la stessa pressione.

Quando si apre l'asse del foro e la tubazione coincidono e dopo aver ruotato di 90 gradi, l'area di flusso si sovrappone completamente. In questo caso, una barriera si presenta sotto forma delle pareti laterali della palla nel percorso del movimento dell'acqua. Se la leva viene ruotata di 45 gradi, il flusso del fluido verrà eseguito in modalità troncata.

Come strato di tenuta per lo spazio tra l'alloggiamento e la superficie levigata del dispositivo mobile, vengono utilizzati anelli terminali, la cui pressione è garantita da speciali molle o bulloni di accoppiamento.

Tali prodotti in condizioni di vita possono essere installati per un lavabo. Il controllo del flusso viene spesso eseguito con e utilizzando una leva.

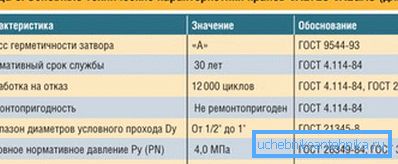

Informazioni tecniche

Per valutare il prodotto, è necessario acquisire familiarità con le caratteristiche tecniche di un modello di un produttore popolare. Un tale dispositivo viene solitamente utilizzato come raccordi per l'acqua, che viene installato su tubazioni di reti di approvvigionamento di acqua calda e fredda.

Come per le linee di processo, una gru di questo tipo può essere installata su elementi che effettuano il trasporto di gas e liquidi. Per il fissaggio del tubo è disponibile un raccordo rimovibile. Tutti i prodotti devono essere conformi ai punti stabiliti in GOST 19681.

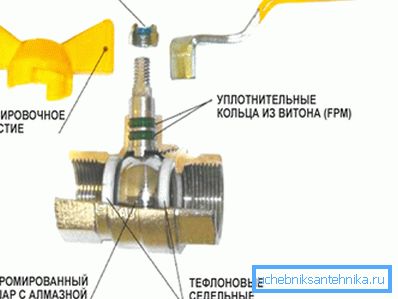

Prodotti per dispositivi

Questo elemento di raccordi per l'acqua di solito consiste in un numero considerevole di parti componenti, anche se si tratta di un dispositivo che non è molto complesso.

Quanto segue descrive i componenti di base che svolgono un ruolo importante nel funzionamento del prodotto.

• alloggiamento contiene parti interne, proteggendole da influenze esterne. È realizzato in ottone nichelato.
• Valvola a sfera è l'elemento principale che viene utilizzato per aprire e chiudere il flusso. È fatto di lega di rame con cromatura.
• Anelli da sella Prodotto sulla base di Teflon, che include inoltre carbonio ed elastomero.
• stock È un elemento cinematico che trasferisce la forza dal meccanismo di azionamento.
• Anelli di tenuta ti permettono di migliorare la tenuta. Il materiale principale è la gomma.
• Connettore per tubo in acciaio anodizzato - Questo è un pezzo sotto forma di un manicotto, che è necessario per il collegamento al sistema di condotte.
• Dado a cappuccio si riferisce agli elementi della connessione del tubo filettato per l'implementazione della trasmissione elicoidale.
• Manico in silumin con vite di fissaggio consente di eseguire azioni di base sulla sovrapposizione di acqua

NOTA! Insieme a questo prodotto viene solitamente fornito uno speciale diffusore in plastica ABS. Il materiale stesso è una resina resistente ai danni meccanici.

Dimensioni generali

Per una migliore comprensione dei parametri, si propone di dare un'occhiata a una tabella speciale, in cui sono riportati i dati di base per i modelli di accoppiamento a sfera. La dimensione del filetto è solitamente indicata da una frazione, ma in questo caso la barra viene omessa.

Istruzioni di installazione

• L'accoppiamento del prodotto con i tubi deve essere effettuato con l'uso di materiali fluoroplastici per la compattazione al fine di migliorare le prestazioni di tenuta.
• Durante l'installazione, si sconsiglia l'uso di chiavi a tubo di tipo a leva appartenenti alla categoria sopra il secondo numero. L'impatto è consentito direttamente sull'esagono dell'ugello.
• La fissazione dei tubi flessibili ai raccordi deve essere eseguita utilizzando i tradizionali morsetti a vite. L'uso di vari tipi di cavi in ​​questo caso non è consentito.
• Installando la valvola, non è possibile superare la coppia massima possibile. Per prodotti con filo? - 30 Nm e per una connessione filettata in incrementi? - 40 Nm.

Consigli per l'uso

• I prodotti devono essere utilizzati a determinate condizioni di pressione e temperatura. Questi dati sono solitamente menzionati nella descrizione delle caratteristiche tecniche dei prodotti.
• Non utilizzare il dispositivo se il dado che fissa la maniglia si trova in uno stato indebolito. In caso contrario, lo stock potrebbe non riuscire.

Possibili errori

Molto spesso vi è una perdita nel giunto, che è dovuta principalmente alla scarsa tenuta del giunto durante i lavori di installazione. È possibile risolvere il problema sostituendo il sigillo, ma dovrà smontare.

Perdite di fluido possono verificarsi anche da sotto il dado a risvolto. In questo caso, si può presumere che la guarnizione di tenuta sia danneggiata. Dopo la sua sostituzione, il prodotto funziona normalmente normalmente.

Se scorre direttamente da sotto lo stelo, allora con alta probabilità possiamo parlare dell'usura della guarnizione del premistoppa, il che significa che sarà necessaria una sostituzione completa della gru.

Trasporto e stoccaggio

• I prodotti di questo tipo dovrebbero essere conservati nella confezione in cui sono stati consegnati al mercato dei consumatori. Le principali condizioni che richiedono la conformità sono presentate nei paragrafi di GOST 15150.
• Per quanto riguarda il trasporto di prodotti finiti, dovrebbe essere effettuato in stretta conformità con la stessa documentazione tecnica di cui al paragrafo precedente.

In conclusione

Sopra è stata presentata l'istruzione per familiarizzare con il fatto che tali rubinetti per l'analisi di liquidi provenienti da sistemi di approvvigionamento idrico e altre reti di comunicazione. Quando si vendono simboli solitamente indicati. Esempio: KV 15 DN15. Ciò significa che viene offerto un tipo specifico di rubinetto dell'acqua con un diametro nominale di 15 mm. Altri dettagli si riflettono nel video in questo articolo.
