Rubinetto angolare per radiatore. dispositivo e dimensioni

Le batterie per il riscaldamento dell'ambiente sono strutture progettate per lo scambio di calore. Le tubazioni del sistema sono generalmente collegate a ciascun lato. In relazione alla possibilità di situazioni impreviste, può essere prevista l'installazione di valvole, i cui elementi principali sono spesso valvole angolari per radiatori.

Scopo principale

I prodotti per l'interruzione dell'erogazione del refrigerante vengono installati nelle reti di teleriscaldamento e in singoli edifici di vario tipo. Con il loro aiuto, è possibile migliorare significativamente la funzionalità di un particolare sistema di riscaldamento.

Le valvole di intercettazione vengono solitamente installate sulle tubazioni di ingresso e di uscita, aprendo così ampie possibilità.

• Se necessario, è possibile sostituire il riscaldatore senza prima rimuovere il liquido di raffreddamento dal sistema.
• Per mezzo di una gru, è possibile controllare le condizioni di temperatura in una particolare stanza, risparmiando risorse energetiche.
• La pulizia del radiatore può avvenire anche senza drenare il fluido di lavoro dalla rete di riscaldamento.

NOTA! Di solito, una valvola a sfera di tipo angolare viene montata direttamente davanti al riscaldatore sul tubo di ingresso e di uscita di un sistema di riscaldamento domestico a due tubi.

Informazioni di base

La valvola angolare in polipropilene radiatore è molto apprezzata dalle moderne reti di riscaldamento. Il suo prezzo è in realtà basso, ma consente un funzionamento affidabile del sistema di comunicazione. Il materiale polimerico è in grado di sopportare differenze di temperatura significative.

Specifiche del prodotto

I dispositivi con alloggiamento in polipropilene sono eccellenti per bloccare il flusso del fluido di lavoro negli impianti di riscaldamento ad acqua. La tabella seguente mostra le caratteristiche tecniche di questo dispositivo in modo che i principianti possano familiarizzarsi con loro.

Attenzione! Nonostante l'uso attivo del polipropilene nella produzione di prodotti simili, altri materiali possono essere utilizzati nel processo di produzione. L'ottone non è meno popolare, per esempio.

Dispositivo dispositivo

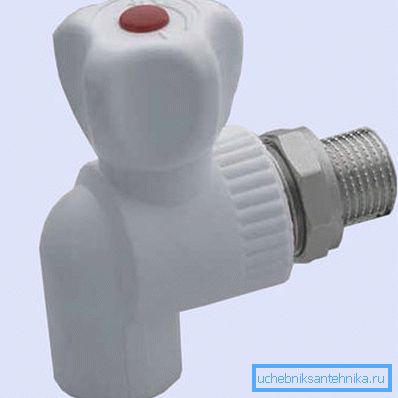

Il corpo del prodotto è realizzato in polipropilene, mentre la parte esterna contiene una tintura bianca e la parte interna no. Sotto la clip c'è una parte di inserto in ottone, dotata di una filettatura speciale, mediante la quale un elemento speciale è fissato con un anello di tenuta.

Il manico è spesso realizzato in plastica leggera. Con una piccola vite, è attaccato ad un'asta di ottone, che ha un paio di scatole di riempimento. Il flusso del fluido di lavoro è bloccato a causa della valvola a sfera.

Dimensioni generali

La valvola del radiatore ad angolo 1 2 ha un'altezza di 88 mm. La distanza dalla parte superiore della valvola all'asse centrale è di 58 mm, e dall'inizio della connessione filettata all'asse centrale - 57 mm. Per quanto riguarda il peso, un tale prodotto pesa esattamente 160 g.

Il rubinetto angolare del radiatore 25 3 4 ha un'altezza di 99 mm. Dal bordo della valvola all'asse centrale, la distanza è di 59 mm e dalla filettatura di 69 mm. Un tale dispositivo pesa 230 g.

Raccomandazioni di installazione

• I prodotti possono essere installati in qualsiasi posizione.. Non ci dovrebbero essere contaminazioni sulla superficie del dispositivo. Tutti i lavori devono essere eseguiti ad una temperatura dell'aria di almeno +10 gradi.
• Lo spigot è collegato con il tasto della rotella. Dopo il serraggio manuale, il dado del raccordo viene serrato di circa mezzo giro. La filettatura è sigillata con materiale di tenuta in PTFE.
• Il fissaggio della gru al tubo di polipropilene viene effettuato mediante esposizione termica. Durante il lavoro utilizza una saldatrice speciale. La temperatura di lavoro è solitamente di 260 gradi.

Funzionamento e manutenzione

I prodotti devono essere utilizzati a determinate condizioni e pressioni di temperatura. Questi indicatori sono indicati nella tabella con caratteristiche tecniche. Il corpo del prodotto non deve essere esposto a sostanze chimiche che possono reagire con il polipropilene.

Evitare i casi di congelamento dell'ambiente di lavoro nella parte interna del dispositivo, poiché ciò potrebbe causare danni alle parti principali. Quando si scarica la rete, è consigliabile lasciare il rubinetto aperto in modo che il liquido non rimanga nelle cavità.

Stoccaggio e trasporto

I prodotti devono essere conservati tenendo conto dei paragrafi GOST 15150, che rispecchiano i requisiti di base. I prodotti dovrebbero essere completamente protetti dall'esposizione prolungata alla luce solare. Le tende ventilate sono consigliate come prese principali.

Per quanto riguarda il trasporto, può essere effettuato con qualsiasi mezzo di trasporto, poiché i prodotti non sono classificati come merci speciali. Le operazioni di carico e scarico devono essere eseguite a una temperatura non inferiore a -10 gradi. Se il trasporto viene effettuato in condizioni gelide, devono essere prese alcune misure per impedire il trasferimento di carichi meccanici.

Parte finale

Particolare attenzione deve essere pagata valvola d'angolo del radiatore con un americano sotto pa. Si basa su un attacco a sgancio rapido costituito da tre elementi a forma di dado e controdado. Ulteriori istruzioni per l'installazione dei prodotti sono presentate nel video in questo articolo. Dopo averlo fatto, i lavori di installazione possono essere fatti facilmente a mano.
