Rubinetto dell'acqua: destinazione, specie, caratteristiche

La costruzione del sistema di approvvigionamento idrico è impossibile senza l'uso di valvole e raccordi, i cui rappresentanti più importanti sono i rubinetti per l'approvvigionamento idrico. Questi dispositivi sono utilizzati per spegnere o regolare la pressione dell'acqua nel sistema o la sua parte, nonché per dotare i punti di ingresso dell'acqua. Considereremo il dispositivo e le caratteristiche dei rubinetti dell'acqua.

Tocca per l'impianto idraulico

appuntamento

In qualsiasi rete di approvvigionamento idrico - centrale, locale o autonomo - viene utilizzata l'attrezzatura di chiusura e regolazione. Il tipo più comune di tali apparecchiature è un rubinetto per l'approvvigionamento idrico.

Il dispositivo è progettato per implementare le funzioni di regolazione della pressione e della capacità della tubazione modificando l'area della sezione trasversale del lume del canale del tubo.

I prodotti possono svolgere due funzioni principali:

1. Funzione di spegnimento. La valvola ha due posizioni - "aperto" e "chiuso" e serve per bloccare o sbloccare il canale del tubo. Fondamentalmente, le valvole di intercettazione hanno una versione sferica e un piccolo angolo di rotazione della maniglia;
2. Funzione di regolazione. Qui, le posizioni chiuse e aperte sono punti estremi e il dispositivo consente di modificare senza problemi la sezione trasversale del lume tra queste posizioni estreme. Tali rubinetti sono utilizzati nei lavandini e nei lavandini, così come nelle prestazioni del canale. Può avere diversi disegni.

Le valvole di intercettazione e spegnimento e di regolazione sono installate sugli ingressi dei tubi principali dell'impianto, in ogni locale separato, nei siti di diramazione e di intersezione, prima e dopo gli impianti idraulici e le attrezzature di misurazione, prima e dopo il pompaggio, nei punti di ingresso dell'acqua.

Un tale uso massiccio è spiegato dal fatto che le apparecchiature sanitarie spesso falliscono e richiedono riparazioni, inoltre, spesso vengono prese misure preventive che richiedono la chiusura della fornitura d'acqua. Con l'aiuto delle valvole, è possibile tagliare l'area di rete o il dispositivo dal sistema e sostituirlo tranquillamente senza scaricare l'acqua.

Fai attenzione! Un sistema di approvvigionamento idrico ben costruito consente di spegnere qualsiasi dispositivo o parte della rete utilizzando una gru.

Dispositivo e variazioni

La classificazione dei dispositivi può essere condotta secondo diversi criteri.

Per cominciare, dovresti separarli per scopo:

• Prodotti per esigenze domestiche. Questi sono i soliti rubinetti su lavandini e vasche da bagno, elettrodomestici da cucina, ecc .;
• Per i bisogni della famiglia. Questi sono rubinetti montati all'estremità del tubo per il collegamento di tubi di irrigazione, irrigazione e altre esigenze simili. Può essere palla o valvola;
• Per le esigenze del sistema di approvvigionamento idrico. Questi dispositivi sono integrati nel sistema e hanno una versione frizione (il più delle volte). Con rare eccezioni, queste sono valvole a sfera.


Per uso domestico non è semplice costruzione e miscelazione. Permettono di regolare non solo la pressione, ma anche la temperatura dell'acqua mescolando flussi caldi e freddi in proporzioni diverse.

Ecco le possibili soluzioni:

1. Dvuhventilnye. Il miscelatore ha due valvole separate per acqua calda e fredda. La regolazione è fatta da entrambe le pecore;
2. Singola leva o chirurgica. Sul mixer, c'è una maniglia che controlla la proporzione della miscela e la pressione;
3. Automatico. Il miscelatore è una valvola a tre vie con un termostato e l'apertura viene eseguita con una convenzionale bussola in ceramica o servo attuatore mediante un comando del sensore di movimento. Tali disegni sono ancora caratterizzati da un prezzo troppo alto.

Esistono quattro tipi di design: viti senza fine, sfere, scatole per valvole in ceramica e cartucce ceramiche per il miscelatore.

I primi sono moralmente obsoleti e praticamente non utilizzati, poiché sono i meno affidabili e richiedono frequenti sostituzioni delle guarnizioni in gomma.

Le strutture a sfera sono disposte semplicemente: un tappo sferico con una fessura assiale è installato nell'alloggiamento del giunto, che si adatta perfettamente alla sella in cui si trova. Un fuso è attaccato alla palla. Con l'aiuto del fuso, possiamo trasformare il tappo da una fessura sul lume del canale o da un lato senza uno slot.

Nei meccanismi di chiusura in ceramica, viene utilizzato lo stesso principio, solo la piastra non si muove, ma una piastra rispetto a un'altra. Le boccole in ceramica e le cartucce si distinguono per affidabilità, silenziosità e silenziosità. Tuttavia, sono sensibili alla qualità dell'acqua e richiedono l'installazione di filtri di pulizia.

Le gru domestiche sono solitamente più semplici: non hanno un miscelatore e sono un caso semplice con un meccanismo di bloccaggio a valvola. Nei modelli moderni, è installato un meccanismo a sfera o una scatola di gru in ceramica, le valvole a vite vengono gradualmente estratte dal mercato.

Devo dire che i meccanismi a sfera e valvola non sono utilizzati solo nelle reti di approvvigionamento idrico: si trovano su tutti i tipi di tubi, quindi l'acquirente spesso non riesce a capire la differenza tra un rubinetto del gas e un rubinetto dell'acqua. I loro disegni sono gli stessi, solo i materiali e alcune sfumature differiscono.

Fai attenzione! Nonostante disegni simili, ogni modello dovrebbe essere usato rigorosamente per lo scopo previsto. In caso contrario, eventuali reclami sulla qualità del lavoro non saranno presi in considerazione.

montaggio

Il design del giunto con valvola a sfera è molto facile da montare. Per prima cosa devi scegliere la dimensione, per questo usiamo la tabella:

Quindi, alla fine del tubo, tagliare il filo esterno con un dado. Il filo viene compattato con lino e pasta sigillante, quindi la valvola viene avvitata con una chiave girevole 4-4,5. L'installazione non differisce dall'installazione del normale accoppiamento.

Anche un rubinetto con un mixer non è difficile da installare. Ci sono modelli con montaggio a parete e montaggio sul lavello.

Le istruzioni di installazione per il mixer a parete hanno questo aspetto:

1. Alle estremità dei tubi rimossi, tagliamo la filettatura interna e avvitiamo gli eccentrici. Sigillare il filo con il lino o il nastro FUM;

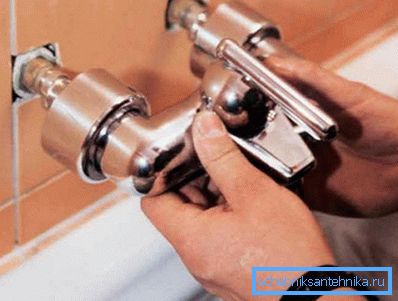

1. Assembliamo l'alloggiamento del miscelatore secondo le istruzioni del produttore e lo portiamo agli eccentrici. Li esponiamo in modo che coincidano con i cap nuts dei canali di input del dispositivo e si trovino su un livello strettamente orizzontale;

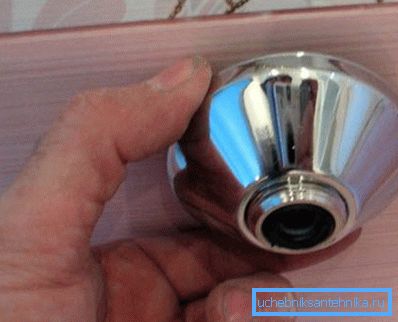

1. Torciamo eccentrici decorativi sui fili eccentrici;

1. Mettiamo il caso alle estremità degli eccentrici e stringiamo i dadi del sindacato con una chiave idraulica. Stringerli con forza, altrimenti si danneggeranno le guarnizioni in gomma;

1. Collegare il tubo flessibile del soffione, il sensore di posizione del rubinetto (se necessario) e altre parti. Forniamo acqua e viviamo il lavoro.

Fai attenzione! Prima di installare il miscelatore, assicurarsi che le guarnizioni di gomma nei dadi siano presenti, poiché a volte cadono.

conclusione

Le valvole di intercettazione e controllo sono un elemento necessario e importante di qualsiasi sistema di approvvigionamento idrico. Installare un rubinetto su 15 o su qualsiasi altro non è difficile, come si può vedere con l'aiuto del video in questo articolo.
