Scegliamo e installiamo la valvola mom-mom, mom-dad e altri

In questo articolo parleremo di cosa sia una gru mamma-papà e di come si differenzia da dispositivi simili con altri tipi di elementi di connessione. Inoltre, consideriamo la classificazione delle gru in base al tipo di connessione e apprendiamo le caratteristiche del funzionamento di questi dispositivi.

Classificazione delle connessioni filettate ad attacco rapido

Non sai come il padre di tap 1 2 differisce dal dispositivo simile mom-mom? Per dare una risposta esauriente a questa domanda, consideriamo le caratteristiche delle connessioni filettate utilizzate nell'assemblaggio dei sistemi di condotte.

Per collegare il tubo al raccordo, è necessario che, da un lato, il raccordo sia l'elemento di collegamento e, dall'altro, l'accoppiamento. Pertanto, il raccordo viene avvitato nel giunto, in conseguenza del quale viene raggiunta la forza di fissaggio richiesta.

Naturalmente, affinché il metodo descritto di fissaggio sia applicato in condizioni reali, l'elemento di accoppiamento sotto forma di giunto deve essere dotato di una filettatura interna e il raccordo deve essere esterno.

Tradizionalmente, "mamma" è chiamata l'elemento di collegamento, realizzato sotto forma di unione di accoppiamento. Quindi, il "padre" è un elemento di collegamento, realizzato sotto forma di soffocamento.

Importante: i diagrammi di cablaggio che funzionano con l'uso di "mamma" e "papà" sono comunemente usati nella costruzione di condotte di diametro medio-piccolo e medio. L'installazione di grandi sistemi di tubazioni con un diametro della sezione trasversale superiore a 50 mm viene solitamente eseguita utilizzando una flangia più robusta o un giunto saldato.

Quindi, abbiamo deciso i principali tipi di connessioni filettate utilizzate nella costruzione di condotte, tornando alla considerazione delle valvole.

Connettori filettati sulle valvole

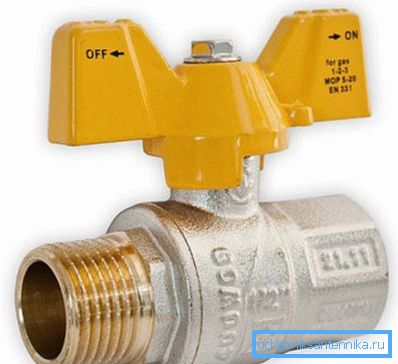

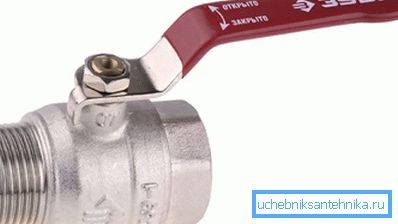

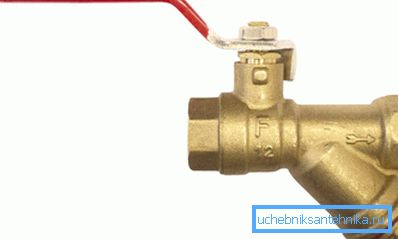

• Crane 1 2 mom dad, cosa caratterizza il suo design?

Sul corpo del dispositivo, oltre all'asta con il volano, possiamo vedere due ugelli posizionati sullo stesso asse. Da un lato, l'ugello termina con un accoppiamento filettato femmina, il cui diametro è 1/2 (12,7 mm).

D'altra parte, il tubo termina con un ugello filettato maschio.

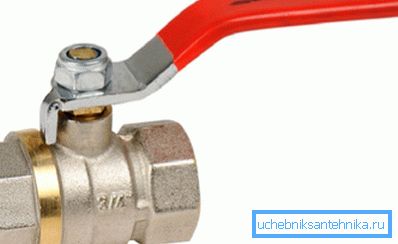

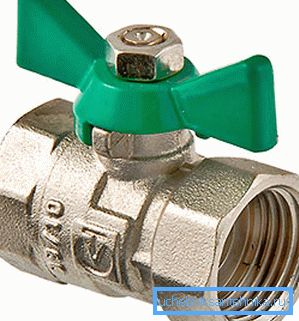

• Le valvole madre-madre su entrambi i lati sono dotate di ugelli che terminano in accoppiamenti. Tali dispositivi sono la soluzione migliore per l'installazione di una gru nella rottura della tubazione.

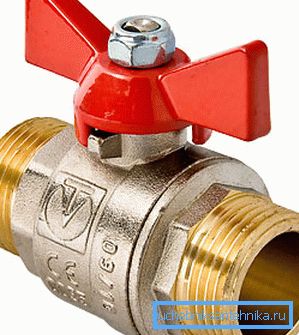

• I dispositivi con elemento di collegamento del tipo "padre-padre" sono accessori sanitari, su entrambi i lati sono presenti raccordi con fili esterni.

Importante: in tutti i dispositivi elencati, la custodia e gli elementi di collegamento sono realizzati in ottone o acciaio inossidabile AISI 316L. Non è raccomandata l'acquisizione di valvole da metalli ferrosi o leghe leggere con l'aggiunta di alluminio.

Caratteristiche dell'applicazione

Una moderna valvola a sfera viene utilizzata per costruire tubazioni progettate per il trasporto di fluidi liquidi e gassosi. Ecco perché è possibile trovare i dispositivi in ​​vendita, con elementi di collegamento tipo giunto, progettati per lavorare con il gas o per lavorare con l'acqua.

Quindi, in che modo le modifiche del gas differiscono da quelle dell'acqua, tranne che nel colore delle penne?

1. Le valvole di arresto del gas sono fabbricate tenendo conto dei requisiti di sicurezza della fornitura di gas. Il rispetto di questi requisiti influisce sulla qualità dei materiali utilizzati e sulla precisione di assemblaggio di tutti gli elementi strutturali.

Ancora una volta, tutte le valvole prodotte ufficialmente per le reti di distribuzione del gas sono soggette a controllo di qualità obbligatorio e quindi certificate per l'uso nel territorio della Federazione Russa e dei paesi della CSI.

Le valvole per gas si distinguono per le seguenti caratteristiche:

• Tutti i componenti strutturali, incluso lo stelo, sono assemblati all'interno della custodia, il risultato è che il dispositivo è ottenuto assolutamente stretto e non separabile.
• La presenza di un'asta antideflagrante rende l'operazione sicura sia in ambienti domestici che industriali.
• La presenza di dispositivi tecnologici progettati per bloccare e sigillare il volano.
• La capacità di utilizzare dispositivi in ​​un ampio intervallo di temperature (da -40 ° C a +60 ° C), che è più che rilevante quando si opera in condizioni climatiche interne.
• La possibilità di utilizzare i dispositivi in ​​una vasta gamma di indicatori di pressione (i maschi sono progettati per una pressione nominale fino a 5 bar e un massimo di 20 bar).

1. Le valvole a sfera per acqua sono realizzate con un minor numero di requisiti per la qualità del risultato finale.

L'unico requisito essenziale che il prodotto finito deve soddisfare è una combinazione di tenuta ed elevata resistenza alla corrosione.

Esternamente, le valvole a sfera per l'acqua non differiscono molto da dispositivi simili progettati per funzionare con gas naturale. Ma c'è un punto importante: se il rubinetto del gas può essere inserito nel sistema di alimentazione dell'acqua, allora le valvole di intercettazione dell'acqua non possono essere utilizzate per lavorare con il gas!

Caratteristiche dell'installazione delle valvole del gas

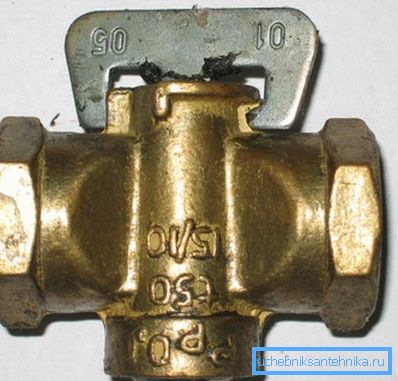

Fino a poco tempo fa, l'approvvigionamento di gas naturale per abitazioni o appartamenti era controllato da rubinetti di sughero madre-madre. Tali dispositivi erano avvolti su fili esterni nella rottura della tubazione.

Per garantire la necessaria tenuta, il giunto filettato è stato fatto scorrere con il traino e successivamente con un nastro fumante. Al fine di prolungare la vita della connessione, la fessura lungo il contorno dei raccordi nel giunto è stata verniciata con vernice ad olio, che, dopo l'essiccazione, ha eliminato la possibilità di perdite.

Oggi, le gru di sughero primitive e non durevoli sono state sostituite da più avanzate modifiche della palla con una grande risorsa.

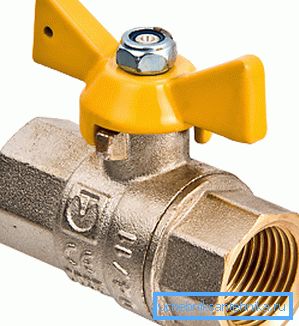

Nuovi dispositivi, come le vecchie versioni, sono dotati di elementi di connessione del tipo "madre-madre". Ciò viene effettuato per facilitare l'installazione nella rottura della tubazione senza la necessità di raccordi di transizione aggiuntivi, che possono influire negativamente sul grado di tenuta della struttura.

Importante: durante la costruzione di reti di distribuzione del gas vengono utilizzate solo attrezzature di chiusura certificate speciali. Cioè, comprando una valvola per il gas, non dimenticare di assicurarti che il certificato sia disponibile.

La sostituzione dell'attrezzatura di chiusura viene eseguita da specialisti con tolleranze speciali. L'installazione indipendente è, prima di tutto, potenzialmente pericolosa e, inoltre, può comportare sanzioni.

Caratteristiche dell'installazione di valvole idrauliche

L'installazione di una valvola a sfera su tubi metallici può essere eseguita a mano senza la necessità di assumere specialisti.

L'istruzione di lavoro è la seguente:

• Se è necessario installare un dispositivo come "madre-madre", tagliamo la tubazione, avendo precedentemente spento l'alimentazione idrica. Taglia un pezzo di tubo delle dimensioni del corpo della gru, senza contare i tubi laterali.
• Lavoriamo le estremità dei tubi con una smerigliatrice, pulendo le sbavature. Quindi rimuoviamo lo smusso esterno, che semplificherà il processo di filettatura.
• Quindi, preparare la taglierina (stampo) e inserirvi un taglierino, corrispondente alla dimensione del filetto del rubinetto.
• L'estremità del tubo è lubrificata con un sottile strato di grasso, ad esempio, è possibile utilizzare il litio. Applicare lo stesso lubrificante sulla taglierina.
• Applichiamo il cutter all'estremità del tubo e con un certo sforzo iniziamo a tagliare i fili rigorosamente in senso orario. Taglia circa 6-7 giri.

La gru sul tubo di ferro deve essere avvolta per almeno 5 giri. Oggi sul mercato è possibile acquistare dispositivi con un capone, progettato per 3 turni, non si dovrebbero acquistare tali rinforzi, poiché è progettato per tubi in ottone e rame.

Importante: se dopo diversi giri la piastra si stringe, torniamo indietro di un giro e quindi tagliamo le patatine. Dopo di ciò, puoi andare avanti di nuovo.

• Puliamo la segatura di metallo dal filo finito e dal vento o dal nastro fumogeno.

L'avvolgimento viene eseguito nella direzione dell'avvolgimento della gru. Se si agita nella direzione opposta, il giunto attorcigliato assembla la guarnizione in un grumo.

• Raccogliamo la gru sulle estremità preparate dei tubi precedentemente rimossi dalle staffe. Afferrando con una chiave inglese, avvolgiamo le valvole, fino a 4-4,5 giri da ciascuna estremità. Assicurati che il volano del dispositivo entri nella posizione scongelata, dove girerà.

Varietà polimeriche di valvole del tipo "madre-madre"

Oltre ai dispositivi metallici elencati in precedenza con connettori di accoppiamento sugli ugelli, vengono comunemente utilizzate valvole di arresto in materiali polimerici. Un tipico esempio sono i rubinetti in polipropilene destinati all'installazione in sistemi idraulici.

Tali dispositivi sono dotati ad entrambe le estremità di giunti in cui sono inserite le estremità dei tubi durante il processo di saldatura. I raccordi idraulici in polipropilene, così come gli analoghi in metallo, sono selezionati in base al diametro degli ingressi, misurati in pollici. Tuttavia, il prezzo dei prodotti polimerici è più conveniente rispetto al costo dei prodotti in metallo.

Quasi tutte le gru in polipropilene sul mercato sono dispositivi a sfera con elementi di connessione madre-madre.

conclusione

Ora che abbiamo appreso quali tipi di connessioni sono utilizzate sulle valvole e in che modo alcuni tipi di valvole differiscono dagli altri, è il momento di mettere in pratica queste conoscenze.

Avete domande per le quali non avete ricevuto risposte interessanti? Altre informazioni utili possono essere trovate guardando il video in questo articolo.
