Schema di approvvigionamento idrico: costruiamo reti di
Gli schemi delle reti di approvvigionamento idrico forniscono il necessario per la vita e la gestione dell'approvvigionamento idrico, senza il quale nel nostro tempo non si può fare una sola abitazione. Schema assonometrico di approvvigionamento idrico è l'elemento principale del progetto, sulla base del quale la costruzione del sistema. Analizzeremo i principali tipi di cablaggio dei tubi all'interno e all'esterno della casa e forniremo anche una serie di suggerimenti utili a coloro che decidono di costruire la rete con le proprie mani.

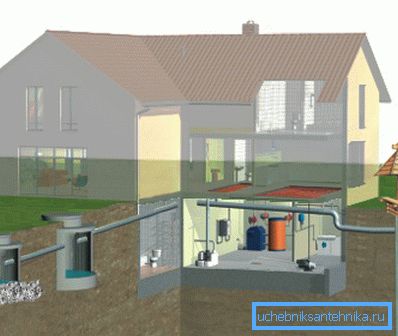

Reti esterne e fonti d'acqua

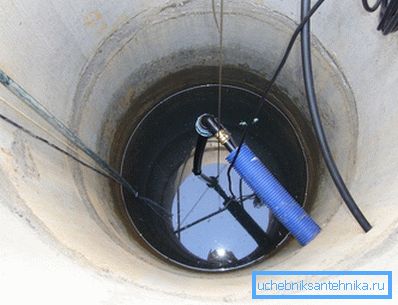

Pozzi e pozzi poco profondi
L'approvvigionamento idrico centralizzato è l'opzione più accettabile, dal momento che non è necessario costruire e mantenere l'intera rete, così come risolvere il problema dell'estrazione dell'acqua. Tuttavia, non tutte le regioni hanno una tale convenienza, specialmente quando si tratta di case di campagna. Pertanto, la prima domanda che affronta il proprietario è la questione della fonte di approvvigionamento idrico.
Qui la scelta è piccola - puoi realizzare solo due opzioni:
- Praticare un pozzo in una falda acquifera (un cosiddetto pozzo artesiano). Questo è il più accettabile in termini di qualità e funzionamento, ma anche l'opzione più complessa e costosa per la costruzione;
- Scavare un pozzo o scavare un pozzo poco profondo (la cosiddetta "sabbia" bene). Qui i costi sono ridotti al minimo, un pozzo o un pozzo abissino possono essere costruiti indipendentemente, non sono richiesti permessi e attrezzature speciali.
In questo capitolo, vedremo la seconda opzione: un pozzo e un pozzo poco profondo. In effetti, le differenze tra queste opzioni sono ridotte solo al metodo di apertura dell'acquifero, e la qualità dell'acqua in entrambi i casi è all'incirca la stessa. Il pozzo è considerato un po 'più sicuro a causa della maggiore profondità e della bocca chiusa.

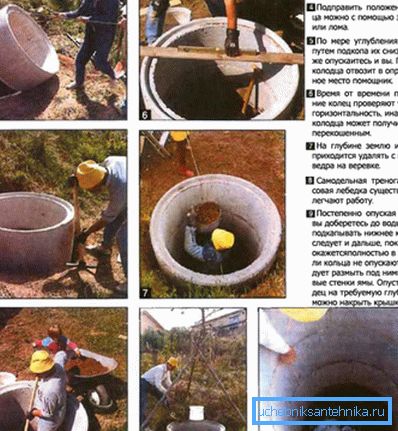

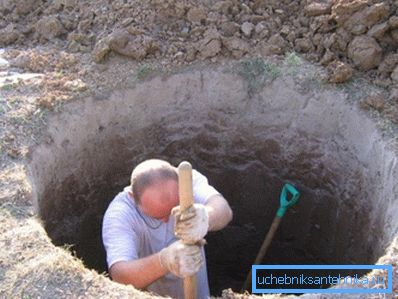

È più facile scavare un pozzo utilizzando anelli di cemento armato: in primo luogo, una pala scava un foro poco profondo per adattarsi all'anello, quindi abbassa il primo anello, lo livella e inizia a scavare. Mentre scende, il seguente viene aggiunto in cima - e così via. Questo è il metodo più semplice e sicuro.
Anche il pozzo sulla sabbia non è molto complesso, tuttavia sono già richieste attrezzature di perforazione e la partecipazione di specialisti. Oggi ci sono molti appassionati che trivellano tali pozzi da sé, inoltre, alcuni di loro addirittura creano impianti di perforazione fatti in casa, ma questa è l'eccezione piuttosto che la regola.

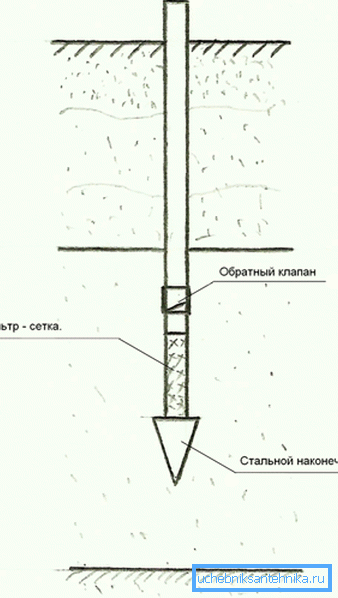

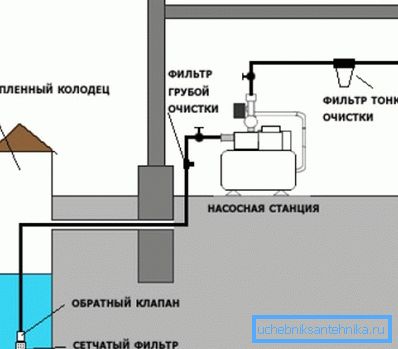

Il pozzo abissino (o il pozzo abissino) è il più semplice nell'esecuzione indipendente. In realtà, si tratta di un tubo con una punta acuminata, che trafigge il terreno fino alla falda acquifera. L'acqua inizia a penetrare nei fori delle pareti sul fondo del tubo e, con l'aiuto di una pompa, può essere estratta e inviata alla casa.
Nei pozzi e nei pozzi poco profondi, l'acqua non è di alta qualità, in quanto vi è uno scambio con il fluido di superficie, specialmente durante le inondazioni e lo scioglimento stagionale della neve. Inoltre, lo spessore del filtro naturale varia da 4 a 30 - 40 metri, il che non è tanto.
Un altro inconveniente è una risorsa piuttosto limitata. Con il consumo attivo di una famiglia numerosa con un'azienda agricola, tale fonte può essere esaurita in 5 o 20 anni. Naturalmente, ci sono molti esempi di anni di servizio, ma questa funzione dovrebbe essere presa in considerazione.
Infine, i pozzi poco profondi richiedono un funzionamento costante, altrimenti sono insabbiati e smettono di funzionare. Anche i pozzi sono preoccupati, ma possono essere puliti e riutilizzati, ma con i pozzi è molto più difficile da fare.
Fai attenzione! Pozzi e pozzi nella sabbia sono economici e facili da costruire, ma la qualità della loro acqua lascia molto a desiderare. Per l'uso nel cibo tale acqua richiede un'accurata pulizia e preparazione.

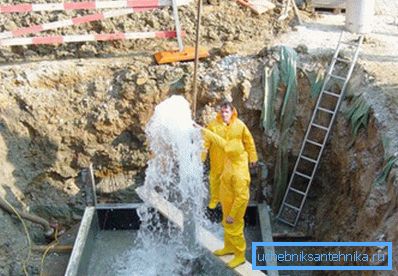

Pozzi artesiani
Se vuoi avere una fonte d'acqua di alta qualità, allora dovresti scegliere un pozzo artesiano. Questa specie si distingue per il fatto che l'acqua sorge da una notevole profondità - 50 - 150 metri da una falda acquifera calcarea. Prima di entrare in questo orizzonte geologico, il liquido passa in modo enorme, a poco a poco viene pulito dalle impurità e filtrato.
Inoltre, a causa del contatto con vari tipi di terreni e rocce, l'acqua viene mineralizzata, che è molto utile per il nostro corpo. Spesso la mineralizzazione può essere troppo alta, ma questo problema viene risolto utilizzando il filtraggio chimico.
Per lo sviluppo di fonti artesiane è necessario il permesso e il lavoro può essere svolto solo da un'organizzazione specializzata. Inoltre, in caso di inquinamento da orizzonte, sarai legalmente responsabile dello stato.
Vantaggi delle fonti artesiane:
- Alto grado di purificazione dell'acqua grazie alla filtrazione naturale. Il liquido passa attraverso un grosso spessore di roccia di diversi gradi di permeabilità e viene completamente pulito;
- Acqua di alta qualità in termini di composizione minerale. Il liquido è arricchito da un gran numero di minerali presenti nel terreno;

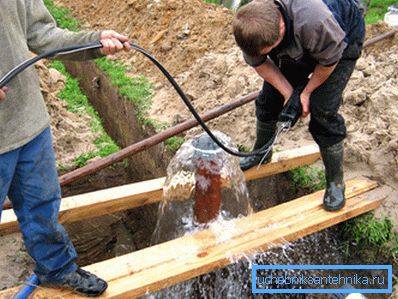

- Nella maggior parte dei casi, gli orizzonti calcarei sono sottoposti a forti pressioni e l'acqua sale alla superficie stessa. Ciò elimina la necessità di attrezzature di pompaggio gravi e semplifica la manutenzione del sistema;
- La risorsa dei laghi profondi è praticamente inesauribile, quindi la vita di servizio della sorgente è molto più lunga che al pozzo;
- I pozzi artesiani sono caratterizzati da alte prestazioni, quindi è possibile costruire un punto di produzione di acqua in diverse aree adiacenti. Ciò ridurrà significativamente i costi.
Fai attenzione! Uno svantaggio significativo di tutte le fonti artesiane è l'alto costo della loro costruzione e la necessità di ottenere permessi dalle autorità di vigilanza statale e dai servizi sanitari.
Reti interne

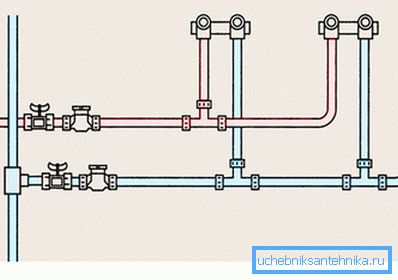

Layout a T

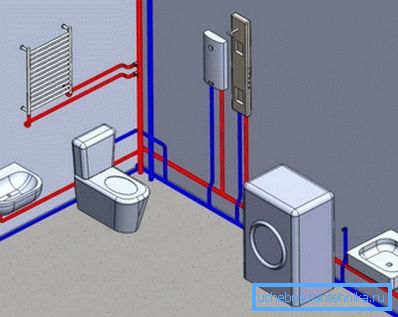

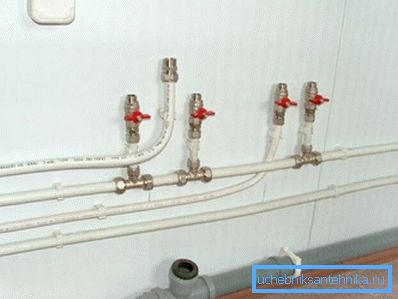

Il metodo più comune di distribuzione dei tubi interni del sistema di approvvigionamento idrico è un circuito sequenziale o a T. Differisce dal fatto che tutti i dispositivi sono collegati in serie.
Di solito il sistema è organizzato in questo modo:
- C'è un montante per acqua calda e fredda, che è collegato direttamente alla linea principale;
- Tubi orizzontali o lettini si staccano dal montante su ogni piano attraverso un tee. Il cablaggio più spesso usato più spesso quando il lettino si trova sul pavimento o nel massetto;
- Più lontano dal lettino, attraverso i tee, i tubi del rivestimento sono scaricati su ciascun dispositivo.
Fai attenzione! Con un tale layout di tubature, il consumo di materiali da costruzione sarà minimo. Il volume del lavoro di installazione è anche piccolo, rispettivamente, il costo del progetto sarà inferiore.
Tuttavia, c'è un grosso inconveniente: con l'accensione simultanea di due o più dispositivi di aspirazione dell'acqua (un rubinetto in cucina e una doccia nel bagno), la pressione dell'acqua scende notevolmente, rispettivamente, meno liquido scorrerà in ogni dispositivo. Anche sulle gru più remote, la pressione sarà significativamente inferiore a quella di quelle poste vicino al montante.
Questa funzione non è così essenziale per le piccole case o gli appartamenti in città. Tuttavia, per le grandi ville e i cottage con molte camere e bagni, questo svantaggio sarà evidente e ridurrà il comfort del rifornimento idrico.
Cablaggio del collettore

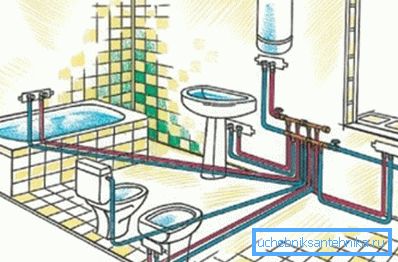

Per le case di grandi dimensioni e gli appartamenti con più camere con più bagni, viene utilizzata più spesso la distribuzione dei collettori delle tubature dell'acqua. Differisce dal rivestimento del riser a ciascun dispositivo sanitario separatamente.
Di conseguenza, quando due o più valvole vengono attivate simultaneamente, non si verifica alcuna perdita di carico nel sistema. Nel caso di un gran numero di residenti e di ampie aree della stanza, questa caratteristica è importante e persino decisiva quando si sceglie un programma di approvvigionamento idrico.
Un altro vantaggio del sistema con cablaggio del collettore è la possibilità di scollegare qualsiasi dispositivo dall'alimentazione idrica senza interrompere l'alimentazione del fluido agli altri punti della presa d'acqua. In caso di guasti e riparazioni, oltre alla sostituzione dell'impianto idraulico, questa funzione è molto importante.
Gli svantaggi di tale sistema includono le seguenti qualità:
- Per l'implementazione del sistema è necessario un numero molto maggiore di tubi, raccordi e altre attrezzature;
- La costruzione del sistema è più complessa e richiede tempo;

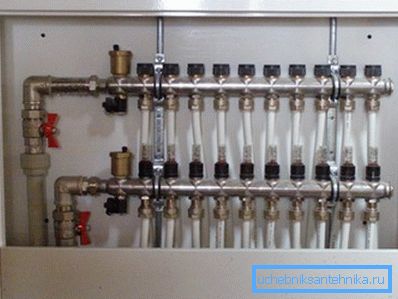

- Richiede unità di raccolta e armadio sanitario. A volte viene utilizzato un seminterrato o una stanza separata invece di un armadio;
- Il circuito richiede l'uso di un riduttore di pressione.

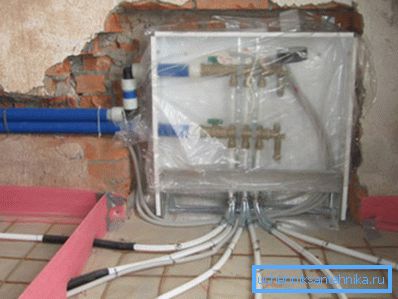

È inoltre possibile notare che l'istruzione prevede l'uso di tubi in plastica più costosi. Inoltre, un gran numero di sedie a sdraio orizzontali deve essere nascosto da qualche parte, e ciò richiede una decorazione speciale o un'ombreggiatura del muro. È inoltre possibile nascondere i tubi nel massetto durante la finitura ruvida.
Fai attenzione! L'impianto idraulico con cablaggio del collettore ha un costo e una complessità maggiori nella costruzione. Tuttavia, per grandi case e cottage non esiste un'alternativa migliore.
conclusione
Il sistema idraulico può essere organizzato in vari modi. Dopo aver letto l'articolo, sarai in grado di determinare qual è il miglior schema di raccolta o tee-line dell'acquedotto, oltre a scegliere una fonte d'acqua adatta. Il video in questo articolo ti aiuterà a mettere in pratica il tuo progetto di fornitura di acqua a casa.
