Schema di approvvigionamento idrico: diverse opzioni per

Sembrerebbe che un'impresa molto seria sia scavare un pozzo e garantirne il normale funzionamento. È necessario molto lavoro. Ma questo è proprio quello che saranno i "fiori". "Bacche" è tutto un lavoro reale, inizierà solo dopo, quando inizi a implementare il tuo piano di approvvigionamento idrico, qui hai bisogno di competenze e costi certi.

Punti principali

Inoltre, se tale lavoro non è previsto in anticipo, è destinato a gravi difficoltà di attuazione:

• in primo luogo, l'intero sistema di approvvigionamento idrico dovrà essere pensato in anticipo, anche nella fase di progettazione della casa;
• in secondo luogo, È necessario collegare questo schema con un luogo già determinato per scavare un pozzo;
• in terzo luogo, quando si crea un pozzo, è necessario fornire un colpetto nel muro del pozzo, che poi entrerà in casa; va tenuto presente che la rimozione e la guarnizione stessa devono necessariamente essere inferiori al livello di congelamento del suolo nella stagione fredda, e questo è un altro piccolo studio.

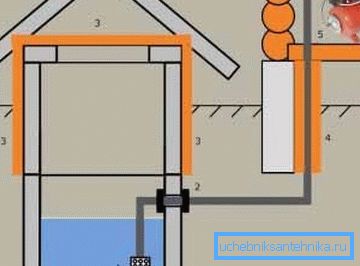

Se tutte queste sfumature fossero attentamente pensate e implementate, l'implementazione del progetto sarà molto più semplice, e in una versione semplice apparirà come quella mostrata nella Figura "A":

• 1 - nel pozzo c'è un filtro con una valvola di ritegno, incorporato o esterno;
• 2 - sistemi per sigillare l'uscita della pipeline dal pozzo; ti consigliamo di prestare attenzione alla perfetta qualità di sigillare questa uscita;
• 3 - isolamento della parte superiore del pozzo; potrebbe non essere una parte obbligatoria, ma altamente raccomandata dell'intera struttura;
• 4 - isolamento dell'intera sezione esterna del tubo; è molto importante e in nessun caso consiglia di non trascurarlo;
• 5 - attrezzature di pompaggio già presenti nell'edificio; nota, questa è una caratteristica di questo schema, spesso la pompa è installata nel pozzo stesso, che sarà chiaramente dimostrato dai diagrammi seguenti.

Lo schema è più complicato con un'aggiunta molto importante

Non è consigliabile pompare direttamente acqua direttamente nel sistema di approvvigionamento idrico della casa, è necessario installare un collettore di acqua sotto forma di un serbatoio da 40-60 litri, che, tra le altre cose, fornirà energia per la casa in caso di situazioni impreviste.

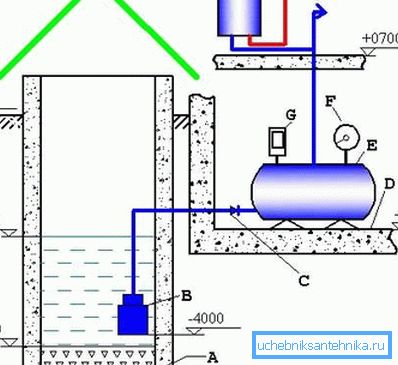

Un tale schema con un serbatoio può avere i seguenti elementi:

• A - uno strato di ghiaia, meglio di tutti - il silicio, che è un eccellente filtro naturale aggiuntivo;
• B - pompa sommergibile; qui la pompa è direttamente nel pozzo, in contrasto con lo schema precedente;
• C - valvola di ritegno; ma questo elemento è derivato dal pozzo;
• D - l'intero schema è costruito su tre livelli: il pozzo - il seminterrato della casa - la stanza stessa; qui "D" è il piano seminterrato;

• E - serbatoio di raccolta dell'acqua;
• F - manometro - un elemento essenziale del controllo della pressione;
• G - pressostato - e questo è già necessario per la chiusura di emergenza del sistema di alimentazione in caso di perdita massima o forte aumento della pressione;
• H - scaldacqua, come elemento del sistema già al consumatore.

Buon consiglio! Quando si progetta un sistema, assicurarsi di considerare la caratteristica utile dello schema presentato con un serbatoio: qui ci sono i livelli di posizionamento di tutti gli elementi. Quindi è chiaro che la profondità del pozzo è di 6 metri, lo strato di ghiaia sul fondo è di 50 cm, l'acqua dall'alto è di 3 metri, e il pavimento del seminterrato è ad una profondità di 2,5 metri.

Prestiamo particolare attenzione - la pompa si trova a una distanza di 1,5 metri dalla ghiaia - questo è un bel po ', per il normale funzionamento della pompa si consiglia di installarlo ad un'altezza di 70-80 cm dal fondo.

Circuiti avanzati per tutte le occasioni

In primo luogo, si consideri uno schema in cui un atteggiamento molto esigente per la purezza dell'acqua fornita, e questo è sempre il benvenuto. Tuttavia, ha uno svantaggio, che può sembrare significativo.

Circuito di pulizia a tre stadi

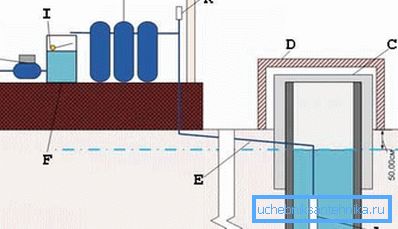

Presentazione di un'altra opzione di approvvigionamento idrico, composta da:

• A - pompa sommergibile;
• B - ecco il livello della falda freatica;
• C - pozzo isolante; lastre di schiuma usate spesso 10 pollici;
• D - il pozzo del pozzo per la protezione da detriti e pioggia;
• E - impianto idraulico con filo di riscaldamento 100 W; molto importante, ma anche costosa parte dello schema, considerando il costo dell'elettricità per il riscaldamento costante da ottobre ad aprile;

• F - serbatoio dell'acqua;
• G - un altro, già più potente, pompa sotto forma di una stazione di pompaggio a tutti gli effetti;
• H: toccare per il consumatore;
• I - meccanismo a galleggiante per il controllo del funzionamento di una pompa sommergibile; si noti che il funzionamento della pompa non è monitorato dalla pressione nel sistema, ma dal livello dell'acqua nel serbatoio di stoccaggio; quando il livello nel serbatoio raggiunge il valore limite, la pompa nel pozzo smette di funzionare;
• J - sistema di purificazione dell'acqua; In effetti, solo i sistemi a più stadi danno un vero e proprio effetto di purificazione dell'acqua, ogni fase in cui è responsabile del suo compito di portare l'acqua in ordine;
• K - valvola di ritegno.

Attribuiamo la seguente considerazione agli svantaggi dello schema presentato:

• puoi scavare un pozzo al posto del pozzo per fornire acqua al tuo sito;

• ma il bene e il bene proficuo - l'acqua è a vostra disposizione costantemente e con le proprie mani; puoi fornire l'acqua alla casa attraverso un oleodotto o, prendendolo dall'alto, che è chiamato "nella vecchia maniera" - un secchio; questa opportunità è molto utile per andarsene;
• sullo schema presentato, questa possibilità è esclusa a causa del blocco completo dell'uscita del pozzo in alto dal riscaldatore; Questo dovrebbe essere riconosciuto come un piccolo inconveniente dello schema.

Ci concentriamo sulla protezione

La protezione di tutti gli elementi del sistema di approvvigionamento idrico dal congelamento quando si tratta di approvvigionarsi da un pozzo è molto importante.

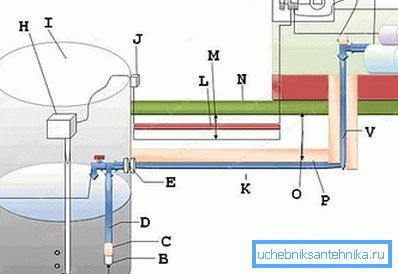

Il seguente schema può servire da esempio a questo proposito:

• A - questa distanza dal filtro non deve essere inferiore a 50 cm;
• B - filtro del filtro;
• C - valvola di ritegno;
• D - pipeline;
• E - uscita accuratamente sigillata dal pozzo;
• F - T e valvola di scarico dell'acqua, come elemento del meccanismo di protezione;

Buon consiglio! Il drenaggio di sicurezza dell'acqua dal sistema è molto importante, ma spesso viene eseguito al piano di sopra, sul terreno vicino al pozzo. Se scegli questa opzione, ti consigliamo di effettuare un prelievo il più lontano possibile dal pozzo, con il lucchetto di argilla protettiva più completamente attrezzato attorno al pozzo.

• G - piastre isolanti; forse il riscaldamento in questo posto è un'eccessiva misura di protezione;
• H - compressore con funzione di aerazione; l'elemento di protezione penetrato nello schema anche qui - aerazione dell'acqua, saturazione con ossigeno, uno dei metodi più efficaci per pulirlo ossidando le impurità, prima di tutto - i metalli; l'ossidazione viene raccolta sul fondo sotto forma di un precipitato che deve essere raccolto;
• Io - bene;

• J - presa del sistema di controllo elettronico - le attività richiedono;
• K - la conduttura riscaldata;
• L - protezione del cavo elettrico;
• M - il cavo è posato ad una profondità di 50-70 cm;
• O è la profondità del suolo che si congela; notare l'inconveniente dello schema: il tubo deve essere posato 20-30 cm sotto il livello di congelamento;
• P - isolamento; come dimostra la pratica, l'isolamento termico così organizzato non dà l'effetto desiderato, è meglio riscaldare direttamente il tubo;
• Q - sistema di spegnimento automatico per 6-10 ampere;
• R è un elemento del sistema di spegnimento già a 25 A;
• S - cavo scaldante;
• T - stazione di pompaggio;
• V - pipe; diametro consigliato - 32 mm;
• U - Messa a terra, che non dovrebbe mai essere dimenticata.

Risolvere il problema del posizionamento di una pompa sommergibile

Un corretto posizionamento nel pozzo di una pompa sommergibile contribuirà a garantire la corretta pressione di alimentazione dell'acqua e la sua qualità. Quando parliamo del posizionamento corretto, intendiamo la distanza della pompa fino al fondo del pozzo - dovrebbe essere di almeno 50 cm e idealmente di 60-70.

Se la pompa viene posizionata più in basso, solleverà i sedimenti dal fondo, che fluiranno nella conduttura e, quindi, degraderanno la qualità dell'acqua.

Lo schema seguente presenta due opzioni per posizionare una pompa sommergibile:

• E - posizionamento verticale, quando il livello dell'acqua nel pozzo e le dimensioni della pompa stessa lo consentono, il posizionamento più preferito;
• B - posizionamento orizzontale; questo viene usato solo quando c'è una carenza di acqua nel pozzo e la distanza dal fondo di 15 cm specificata dagli sviluppatori deve essere riconosciuta come inaccettabile, ma spesso non c'è nulla che tu possa fare al riguardo; Una sola conclusione: molto probabilmente l'acqua primaria in entrata sarà confusa e dovrai installare filtri aggiuntivi.

Gli elementi costitutivi dello schema sono:

• A - questa è la distanza problematica di 15 cm;
• B - è necessario in questa situazione utilizzare un tubo flessibile da 1 pollice;
• C - valvola di ritegno;
• D - tubazioni da 32 mm;
• E - c'è già una distanza di 50 cm e questo è normale;
• F - te e valvola di scarico di sicurezza;
• G - isolamento;
• H - presa elettrica - l'uso di elettricità sempre all'aria aperta causa problemi di protezione dall'esposizione all'ambiente;

• I - compressore con funzione di aerazione;
• J - bene;
• K - presa;
• L - uscita dal pozzo, la qualità delle connessioni non dovrebbe causare alcun reclamo;
• M - protezione del cavo;
• O - il cavo stesso, che si consiglia di posare ad una profondità di 50-70 cm, ma abbinare questo livello con la profondità del congelamento del terreno;
• P è la profondità della penetrazione del gelo;
• Q - isolamento;
• R - Tubazioni da 32 mm;
• S - messa a terra;
• T - tappo automatico per 3-6 A;
• V - plug 25 A;
• U - cavo scaldante;
• W - pressostato.

Non dimenticare la casa

Non dimenticare, alla fine, per il quale è stata avviata tutta la confusione - per il bene dell'acqua in casa.

Di seguito è riportato un diagramma che rivela le sfumature della connessione dal cosiddetto lato del consumatore:

• 1 - una valvola di scarico, che deve essere posizionata sotto il filtro e la stazione di pompaggio, il costo dell'errore è semplice - bassa o nessuna pressione dell'acqua;
• 2 - tripla uscita dal filtro grossolano;
• 3 - filtro grossolano;
• 4 - tubo in acciaio inossidabile dello spessore di 1 pollice e lungo 15-20 cm;
• 5 - idroaccumulatore;
• 6 - il motore e la pompa con un riduttore;
• 7 - pressostato con manometro;
• 8 - la gru ha girato con una bocca verso l'alto;
• 9 - l'imbuto inserito nella valvola - deve trovarsi sopra il punto di uscita della pompa;
• 10 - toccare che consente di bloccare la linea dal riscaldatore;

• 11 - filtro fine con manometro e valvola di scarico;
• 12 - valvola di scarico; Prestare attenzione a questa caratteristica del circuito - l'uso di fusibili da situazioni di emergenza - le valvole di scarico sono molto utili e importanti;
• 13 - valvola limitatrice di pressione;
• 14 - valvola di scarico, il suo scopo - il rilascio del sistema prima dell'inizio del freddo;
• 15 - tubi di aspirazione;
• 16 - ritiro dall'acciaio inossidabile al di sotto del livello di congelamento del suolo;
• 17 - valvola di sfiato aria;
• 18 - miscelatore acqua calda e fredda;
• 19 - valvola di ritegno;
• 20 - 50 litri di caldaia;
• 21 - drenaggio dell'acqua dal sistema.

Collettore di acqua fredda

Qualsiasi sistema di approvvigionamento idrico - la massa di connettori e collettori. Di seguito è riportato un esempio di un raccoglitore per la distribuzione di acqua fredda fornita da un pozzo.

Il raccoglitore di acqua calda può avere lo stesso aspetto:

• A - al lavandino;
• B - al miscelatore della doccia;
• C - alla toilette e alla lavatrice;

• D - in cucina;
• E - tubo collettore 32 mm (e 25);
• F - linea dal filtro;
• G - oltre al riscaldatore.

Il collettore viene presentato in 4 punti vendita, anche se, naturalmente, è possibile aumentare il proprio numero a propria discrezione, senza dimenticare il corrispondente aumento della pressione di alimentazione.

risultati

Sì, la vita inizia solo quando hai completato il lavoro sul pozzo. Ora dovrò dimostrare alla mia famiglia che non devono correre continuamente dietro l'acqua per la strada. Per fare questo, portiamo dal pozzo un vero e proprio sistema di approvvigionamento idrico, che richiede grande lungimiranza e lavoro.

Assicurati di guardare il video aggiuntivo in questo articolo, può aiutarti a scegliere lo schema necessario, tenendo conto delle tue preferenze e condizioni operative.
