Schema di collegamento della pompa del foro trivellato:

Gli ingegneri elettronici hanno un famoso proverbio: "L'elettronica è la scienza dei contatti". È possibile con un grado abbastanza grande di coincidenza dire che i sistemi idraulici obbediscono anche a questa affermazione.

Qui troppo dipende dalla qualità delle connessioni e dalle condizioni delle condotte. Allo stesso tempo, vi è una differenza significativa: se si intende implementare uno schema di connessione Wellbore, è necessario conoscere, almeno in termini generali, sia i principi di disposizione del pozzo stesso sia il tipo e il design della pompa utilizzata.

Assicurati che anche le tubature dell'acqua siano soggette alla scienza dei contatti.

Quindi, analizziamo quali pompe sono a nostra disposizione in generale secondo il loro progetto:

• orizzontale o verticale - a seconda dell'orientamento dell'asse di rotazione dell'albero di lavoro;
• con supporti esterni o interni;
• con entrata dell'acqua laterale o assiale;
• monostadio o multistadio - a seconda del numero di stadi di erogazione dell'acqua;
• sezionale - ogni fase ha un connettore alla fine;
• con connettore finale o assiale;
• con un rivestimento protettivo interno o esterno;
• sommergibile - la sua posizione sotto il livello dell'acqua;
• semi-sommergibile - il dispositivo stesso è sotto il livello dell'acqua e il motore è più alto;
• autoadescante - produce il riempimento automatico e indipendente della linea di alimentazione;
• regolabile - in grado di regolare indipendentemente il volume di erogazione dell'acqua;
• ermetico: è escluso il contatto con l'acqua con l'atmosfera.

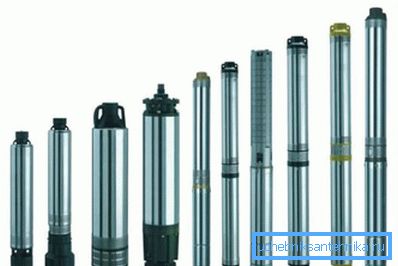

Ci sono altre caratteristiche di design, ma già, a giudicare dalla varietà di soluzioni di design presentate, si può concludere che il mercato offre un enorme numero di pompe per la produzione di acqua dai pozzi.

Ma più spesso usato:

• verticale: sono grandi per l'applicazione in questione;
• monoblocco - qui è necessaria la semplicità, considerando il livello delle impurità;
• con supporti interni;
• con ingresso assiale - anche secondo la configurazione dell'involucro;
• monostadio - secondo i principi della semplicità;
• con connettore terminale;
• utilizzando la protezione della superficie interna;
• sommergibile, e
• sigillato.

sommergibile

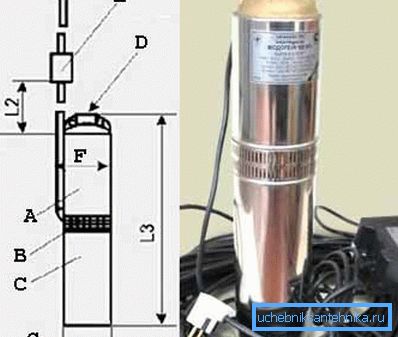

Uno degli schemi più famosi della pompa sommergibile è mostrato nella foto "A".

qui:

• A - parte pompante;
• B - filtro;
• C - motore elettrico;
• D - Filo da 1 pollice;
• E - scatola di condensatori;
• F - questo modello ha un diametro interno massimo della cassa di 105 mm.

Collegamento elettrico

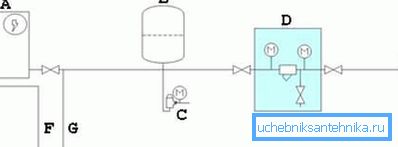

Lo schema elettrico di base della connessione di una tale pompa è:

• A - scaldabagno;
• B - serbatoio di accumulo 40-50 litri;
• C - pressostato - per protezione contro una pressione eccessiva;

• D - filtro grossolano;
• E - posizionamento del dispositivo nel pozzo;
• F - conduttura dell'acqua calda alla casa;
• G - Conduttura dell'acqua fredda alla casa.

Buon consiglio! Ti consigliamo di acquistare metodi di connessione specifici dai rispettivi produttori. Le differenze possono risiedere nei parametri di connessione di rete e la necessità di installare ulteriori fusibili.

Schemi elettrici completi

Esistono diversi sistemi di connessione. Ne presentiamo alcuni, i più tipici.

Collegamento con l'uso di una camera del cassone

Se decidete di costruire una camera a cassettoni, procedete a questo all'ultimo stadio dell'attrezzatura del pozzo.

Allo stesso tempo, la connessione completa sarà simile a questa:

• A - camera del cassone;
• B - livello dell'acqua costante;
• C - cavo di sicurezza;
• D - la pompa;
• E - sensori di funzionamento a secco - prestare attenzione a questi elementi ausiliari molto utili del sistema, non sono spesso installati, ma a volte sono indispensabili quando si analizzano i progressi del lavoro;
• F - involucro esterno;
• G - cavo di controllo;

• H - pannello di controllo;
• I - pressostato - un altro elemento importante che controlla il sistema;
• J - l'unione su cinque ingressi;
• K - testa del tubo - si consiglia di prestare particolare attenzione all'impaginazione e alle condizioni della testa;
• L - valvola di scarico dell'acqua, come elemento del sistema di protezione;
• M - idroaccumulatore;
• N - manometro - è necessario conoscere costantemente la pressione nel sistema;
• Filtro P - foro - una caratteristica di questo schema - il filtro è già all'uscita del sistema;
• Q - valvola di ritegno.

Collegamento con enfasi sull'idroaccumulatore

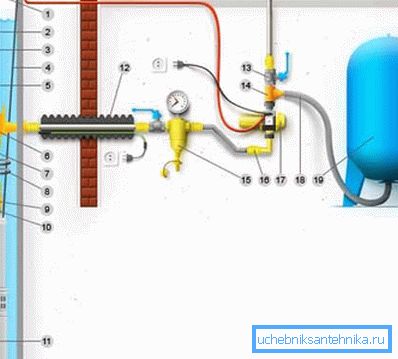

Si prega di notare che nella figura seguente il filtro è installato nel mezzo e usa la protezione antigelo:

• 1 - testa di pozzo;
• 2 - cavo elettrico;
• 3 - tubo zincato - la protezione contro la corrosione è molto importante per dispositivi di questo tipo;
• 4 - cavo di sicurezza;
• 5 - scatola cavi ermetica;
• 6 - adattatore;
• 7 - tubo;
• 8 - fascette;
• 9 - valvola di ritegno;

• 10 - capezzolo;
• 11 - pompa per pozzo;
• 12 - protezione antigelo;
• 13 - rubinetto;
• 14 - tee;
• 15 - filtro principale;
• 16 - adattatore;
• 17 - unità di automazione elettronica;
• 18 - cablaggio;
• 19 - idroaccumulatore.

Limitare l'attenzione ai raccordi

Un'altra opzione dimostra l'attitudine più attenta all'intero sistema connettivo, ricordando che gli oleodotti sono anche la scienza dei contatti.

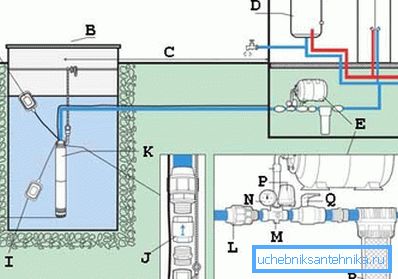

Prestare attenzione al funzionamento del sensore utilizzato e allo stato "asciutto":

• A - la posizione del sensore nella posizione di lavoro della pompa, quando c'è abbastanza acqua nel canale;
• B - testa di pozzo;
• C è l'orizzontale del livello del suolo superiore;
• D - scaldacqua;
• E - idroaccumulatore;
• F - profondità totale;
• G - livello dinamico, in costante cambiamento;
• H è la distanza minima dal bordo del dispositivo al fondo del pozzo;

• I - la posizione del sensore, in caso di arresto di emergenza a causa della mancanza d'acqua, modalità "dry";
• J - la posizione della valvola di ritegno, prestare attenzione al sistema di raccordi;
• K - pompa sommergibile con galleggiante;
• L - accoppiamento;
• M - raccordo per 5 uscite;
• N - manometro;
• P - pressostato;
• Q - valvola a sfera;
• R - pre-filtro.

Connessione della pompa di superficie

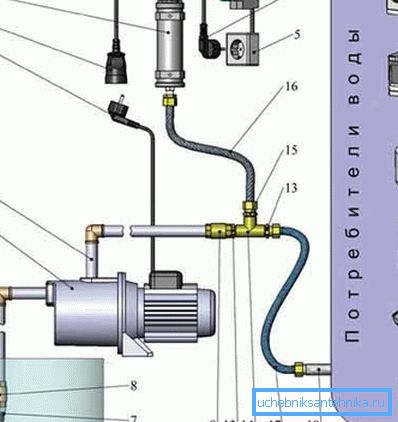

Presentazione e collegamento della pompa di superficie:

• 1 - sistema di controllo;
• 2 - cavo di alimentazione e spina;
• 3 - cavo di alimentazione e presa;
• 4 - interruttore automatico - un elemento obbligatorio per la protezione contro i sovraccarichi e preservare, tuttavia, il sistema in condizioni di lavoro;
• 5 - presa di corrente, lo schema proposto funziona da una rete standard di 220 V e 50 Hz;
• 6 - bene;
• 7 - filtro di input;
• 8 - valvola di ritegno;

• 9 - tubo di aspirazione;
• 10 - pompa di superficie;
• 11 - cavo e spina di alimentazione della pompa;
• 12 - tubo di iniezione;
• 13 - capezzolo;
• 14 - tee;
• 15 - capezzolo di transizione;
• 16 - eyeliner flessibile;
• 17 - eyeliner;
• 18 - condotta per i consumatori.

Buon consiglio! Quando si sceglie una pompa, si consiglia di essere guidati dai seguenti criteri: scopo, prestazioni e altezza richiesta del sollevamento dell'acqua, tipo di tubo di aspirazione, se si tratta di una pompa di superficie - la forma e il diametro della sezione trasversale interna possono ridurre le prestazioni della pompa, in quali condizioni si svolgerà all'interno o all'esterno l'aria

risultati

Ci sono molte opzioni per collegare le pompe per fornire acqua da un pozzo. Senza esperienza, impostare questi schemi con le tue mani, anche se c'è un'istruzione, sarà molto difficile. Teniamo conto che il prezzo di eventuali errori è troppo alto.

Offri di fare tutto il lavoro dei professionisti. Tuttavia, questo non esclude la necessità di conoscere in dettaglio tutte le sfumature dei processi in corso, quindi assicurati di guardare il video in questo articolo più di una volta.
