Stazione di approvvigionamento idrico: informazioni generali

Cosa sono le stazioni di pompaggio dell'acqua? Quali funzioni possono svolgere nei sistemi di approvvigionamento idrico di case private e plurifamiliari? Come collegare correttamente la stazione di pompaggio alla rete idrica quando l'acqua viene fornita dal pozzo? Scopriamolo.

Cos'è?

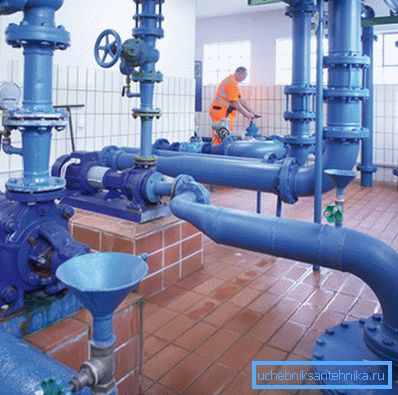

Il pompaggio di un condominio è costituito da una o più pompe stazionarie che forniscono acqua ai piani superiori con una mancanza di pressione nel percorso.

In quali casi è necessaria la loro installazione?

• Con edifici circostanti a pochi piani. In SNiP 2.04.02-84, è consigliato direttamente per le aree costruite con case a un piano per mantenere la pressione nella rete idrica a livello di 10 metri.

Riferimento: 10 metri di colonna d'acqua corrispondono a una sovrapressione di una atmosfera. Parlando in un modo un po 'semplificato, ogni atmosfera di pressione nella linea prevede l'innalzamento dell'acqua a tre piani.

• Con un significativo deterioramento dell'autostrada e l'impossibilità della sua riparazione o sostituzione per qualsiasi motivo. I tubi d'acciaio, che hanno sostituito le tubature dell'acqua in ghisa nella seconda metà del secolo scorso, per venti o trenta anni di funzionamento, sono ricoperti di calce e ruggine, il che porta a una diminuzione della produttività di molte volte.
• Con differenze significative nel terreno. La pressione di 3,5 kgf / cm2 è sufficiente per fornire acqua per un edificio di nove piani su una pianura; ma per la stessa casa, in piedi su una collina di 20 metri, è necessario avere almeno 5,5 kgf / cm2.

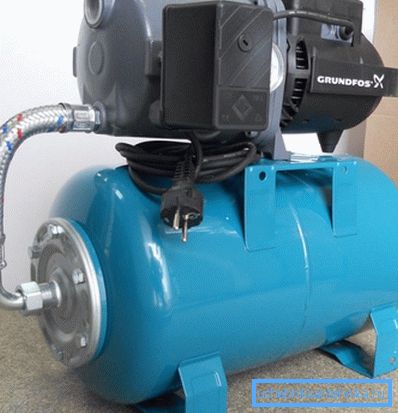

Le stazioni idriche per l'approvvigionamento idrico domestico o per i cottage estivi sono pompe centrifughe superficiali relativamente inefficienti con i propri accumulatori che forniscono l'approvvigionamento idrico autonomo da fonti naturali.

Poiché, come già accennato, la caduta di pressione in una atmosfera può sollevare una colonna d'acqua di 10 metri, qualsiasi stazione di superficie non può funzionare a una distanza maggiore dallo specchio d'acqua alla superficie. La girante della pompa non crea un vuoto assoluto, quindi, in pratica, la profondità massima è ancora più piccola - 7-9 metri.

Il prezzo delle pompe di superficie più economiche è di circa 4-5 mila rubli. Il costo massimo è determinato sia dalla prestazione del prodotto che dal nome del produttore: è possibile trovare stazioni in vendita che costano al proprietario 100 o più migliaia di rubli.

Nota: i prodotti occidentali costano molto più costosi dei dispositivi domestici con la stessa funzionalità. Motivi: costi di spedizione e dazi doganali

Per familiarizzare il lettore con il tema della nostra ricerca, presentiamo le principali caratteristiche della stazione di pompaggio della produzione nazionale di BISON ZNAS-1200.

montaggio

Il collegamento della stazione di pompaggio alla rete idrica è determinato principalmente dalla sua classe.

scambio

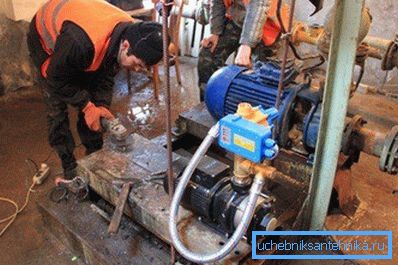

Gli scambiatori fissi sono montati su una fondazione in cemento armato che non ha un legame con la fondazione dell'edificio (al fine di escludere la trasmissione di vibrazioni). Il letto della stazione di solito è ankered alla fondazione; I supporti antivibranti (a molla o con guarnizioni in gomma) sono meno utilizzati.

La porta di aspirazione della coclea della pompa (situata lungo il suo asse longitudinale) si inserisce nel gruppo del contatore dell'acqua dopo le valvole e il contatore; l'uscita è collegata direttamente all'imbottigliamento di acqua fredda. Tra i tiranti è necessario bypassare più grande del diametro della pompa di collegamento con una valvola di ritegno, una valvola o una valvola.

Perché è necessario?

• Quando la pompa è in funzione, il bypass è bloccato e non gli consente di guidare l'acqua in circolo.
• Quando la pompa viene spenta, il bypass aperto alimenta la casa con acqua, senza limitare il flusso verso i passanti e la passabilità della lumaca.

Inoltre: un flusso costante di acqua attraverso la pompa a vuoto porterà alla rapida crescita eccessiva della coclea.

Quando si installa la coclea e il motore elettrico, i loro alberi devono essere strettamente coassiali: il battito distruggerà rapidamente il collegamento del tubo o della flangia.

Se, per qualche motivo, la coassialità non può essere garantita, una semplice istruzione salverà la situazione:

1. Il motore e la coclea sono sparsi sul letto in modo che tra le flange degli alberi ci siano 3-4 cm.
2. Le flange sono collegate con cinghie flessibili serrate con bulloni. Sono facili da tagliare le mani dal nastro trasportatore.

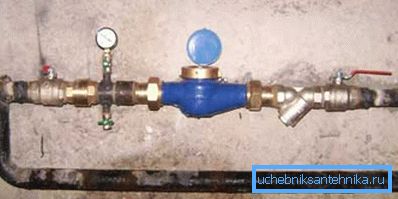

Prima di installare la pompa, si consiglia vivamente di installare un pozzetto. La sabbia e le scorie non sono rare nella conduttura dell'acqua fredda; colpendo una girante rotante, nella migliore delle ipotesi accelleranno la sua usura, e nel peggiore dei casi si sgretoleranno una o più lame.

Inoltre, il collegamento è migliore per fornire un pompaggio della valvola di intercettazione. Le gru sferiche sono le più adatte per questo ruolo: oltre alla tolleranza ai guasti, hanno una resistenza idraulica eccezionalmente bassa.

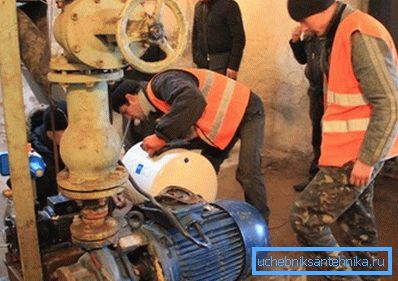

La manutenzione periodica della pompa si riduce all'imballaggio periodico della ghiandola.

Approvvigionamento idrico dal pozzo

In questo caso, lo schema di collegamento della stazione di pompaggio al sistema di alimentazione idrica è estremamente semplice: basta collegare l'uscita della pompa al sistema di alimentazione dell'acqua, abbassare il tubo di aspirazione in un pozzo o in un altro serbatoio e fornire energia.

Sottigliezze, tuttavia, ci sono qui.

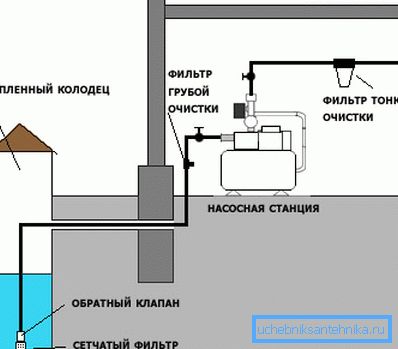

• L'estremità del tubo di aspirazione deve essere dotata di una valvola di ritegno. Altrimenti, se si interrompe l'alimentazione della pompa, l'acqua semplicemente tornerà indietro.
• Come collegare la stazione di pompaggio alla rete idrica se si prevede di utilizzare l'acqua tutto l'anno? È necessario isolare il pozzo e la pompa installati in modo affidabile e posizionare l'ingresso dell'acqua dal pozzo più in profondità rispetto al livello di congelamento. Il modo più semplice per realizzare un isolamento termico affidabile con le proprie mani è costruire una casa con pareti isolate sopra il pozzo.

A proposito: la casa allo stesso tempo risolve completamente il problema del rumore dalla pompa.

• Per proteggere la pompa da detriti (rami, foglie morte, ecc.) L'ingresso è protetto da un filtro a rete.

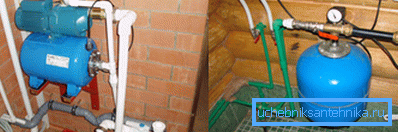

• L'installazione dopo la stazione di pompaggio di un ulteriore accumulatore di idrocarburi contribuirà ad aumentare i periodi di fermo macchina Maggiore è la sua capacità, più lunga è la pausa nella stazione. Lo schema con un accumulatore aggiuntivo, tuttavia, funzionerà solo fino a quando la velocità di pompaggio supera la portata del pozzo.

conclusione

Speriamo che il nostro materiale sia utile sia per l'installazione di scambio e per la costruzione di un sistema di approvvigionamento idrico autonomo di una casa privata o cottage. Il video in questo articolo, come sempre, offrirà ulteriori informazioni. Buona fortuna!
