Tabella delle taglie delle tubature dell'acqua: selezione di

Chiunque pianifichi di installare il sistema di approvvigionamento idrico da solo dovrebbe studiare le dimensioni standard dei tubi dell'acqua sul mercato. Questa informazione sarà molto utile, perché solo conoscendo le sezioni e i diametri delle parti che vengono utilizzate nel lavoro, saremo in grado di selezionare i raccordi e gli adattatori appropriati, oltre a dotare la connessione di elettrodomestici.

Di seguito forniamo informazioni generali sulle dimensioni dei tubi e forniamo dati di riferimento che faciliteranno la selezione delle apparecchiature in fase di progettazione.

Parametri di base

Dimensioni chiave

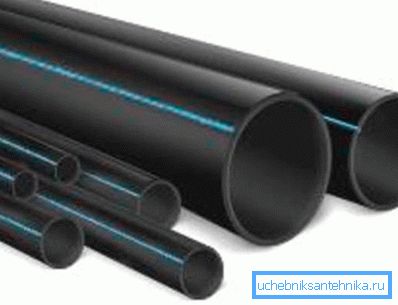

Per la costruzione di sistemi di fornitura di acqua calda e fredda oggi vengono utilizzati tubi di vari materiali.

Se stai pianificando di eseguire personalmente l'installazione, molto probabilmente utilizzerai questi tipi:

• Acciaio.
• Rame.
• Polietilene.
• Polipropilene.
• Metallo e plastica.

Nonostante la gamma di prodotti di ciascuna categoria sia piuttosto ampia e le sezioni siano sostanzialmente standardizzate, alcune differenze sono ancora presenti. Ecco perché quando si acquistano materiali per la posa di tubature in una casa privata è necessario prestare attenzione ai parametri funzionali dei prodotti.

Le dimensioni dei tubi dell'acqua sono determinate da tali valori:

• Dn è il diametro nominale.
• DY - passaggio condizionale (sezione interna, espressa in millimetri).
• Spessore della parete (più è alto - più forte è la struttura e maggiore è la pressione che resisterà).
• Diametro esterno

Fai attenzione! La dimensione del diametro esterno è molto importante quando pianifichiamo un'installazione nascosta di approvvigionamento idrico e prepariamo le scanalature per tracciare i contorni. In altri casi, è meglio operare con il concetto di "passaggio condizionale".

Pollici e millimetri

Molto spesso, i produttori indicano la dimensione dei tubi dell'acqua in pollici - e un millimetro in su o in giù può causare una connessione insufficiente:

• Quando si uniscono prodotti dello stesso materiale, tali situazioni si verificano raramente, ma quando si sostituiscono, ad esempio, strutture in acciaio con plastica o rame, è possibile che si verifichi una situazione spiacevole.

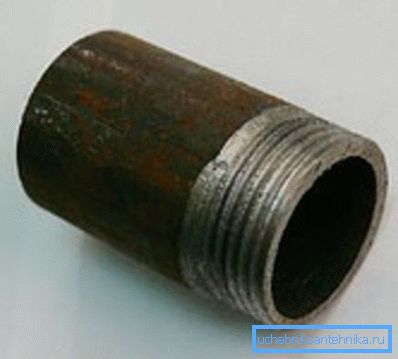

• Il fatto è che i pollici sono usati per marcare il filo che viene tagliato sulla superficie esterna. E poiché lo spessore delle pareti di diversi modelli può variare, c'è il rischio di errore.

Suggerimento: Per non confonderlo, è meglio concentrarsi non sul diametro esterno del prodotto, ma sul valore di Dy - è proprio questo che corrisponde al segno del pollice.

Le dimensioni più comuni dei tubi dell'acqua in mm e pollici sono indicate nella tabella seguente:

Per quanto riguarda l'uso pratico, di solito si concentrano sui seguenti dati:

• L'istruzione raccomanda l'uso di tubi con una sezione da 3/4 pollici a 1 1/2 pollici, a seconda della capacità richiesta.
• I prodotti più spessi vengono solitamente utilizzati per la posa di riser e la sistemazione di autostrade portanti.

Dimensioni generali

metallo

Fino a poco tempo fa, il tipo più comune di parti per la posa delle tubature dell'acqua era costituito da prodotti in acciaio.

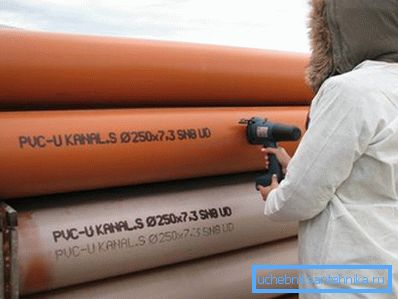

L'etichettatura di tali elementi di solito indica due parametri:

1. Diametro esterno
2. Spessore della parete

Per scoprire la sezione interna, è sufficiente sottrarre due spessori di parete (in millimetri) dalla dimensione del diametro.

Il mix di costruzioni in acciaio più popolare è elencato di seguito:

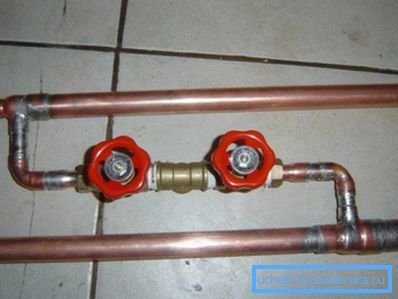

Nonostante il fatto che il prezzo del materiale non sia democratico, in alcuni casi i circuiti in rame vengono utilizzati per l'approvvigionamento idrico. Le loro dimensioni sono in qualche modo diverse dai prodotti in acciaio:

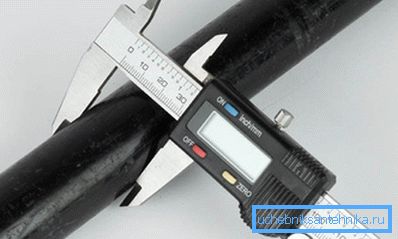

Suggerimento: Scegliendo elementi metallici per l'installazione di acqua, vale la pena misurare le dimensioni di diversi prodotti dal lotto acquistato utilizzando calibri. Quindi la precisione della definizione sarà molto più alta!

plastica

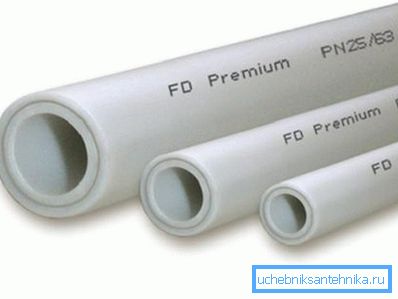

Anche le dimensioni dei tubi di plastica per l'approvvigionamento idrico, oggi ampiamente utilizzati come alternativa ai contorni metallici, sono molto diversi. Allo stesso tempo, molti produttori di componenti in polipropilene, polietilene e metallo-plastica utilizzano le proprie griglie dimensionali, pertanto è preferibile utilizzare disegni della stessa marca all'interno dello stesso sistema.

Naturalmente, le discrepanze, se si presentano, saranno insignificanti, ma per un maestro inesperto possono essere difficili.

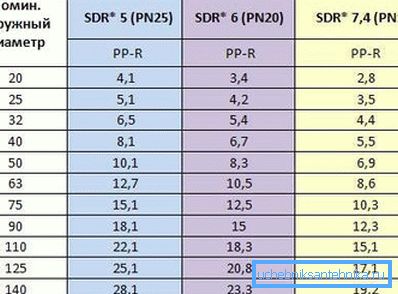

La tabella delle misure dei tubi di plastica per l'approvvigionamento idrico (polipropilene di diversa densità) contiene informazioni sui modelli più popolari. Tutte le dimensioni sono espresse in millimetri:

Naturalmente, quando si effettuano le comunicazioni, è possibile utilizzare altre tubazioni dell'acqua in plastica. Tuttavia, per risolvere la maggior parte dei problemi che si presentano durante l'esecuzione delle riparazioni di routine, le informazioni indicate nella tabella saranno abbastanza sufficienti.

conclusione

Le dimensioni dei tubi per l'impianto idraulico devono essere rispettate il più accuratamente possibile. Anche con una deviazione di una frazione di pollice, la connessione ermetica di due sezioni della rete o la connessione del raccordo sarà quasi impossibile, il che significa che l'affidabilità dell'intero sistema sarà compromessa (vedere anche l'articolo Che profondità di tubi dell'acqua è ottimale).

Puoi studiare le dimensioni e la marcatura in modo più dettagliato leggendo i documenti normativi e guardando il video in questo articolo.
